Tout savoir sur les transmetteurs de pression 4-20 mA

Qu'est-ce qu'un transmetteur de pression 4-20mA ?

Un transmetteur de pression à sortie 4-20 mA est un appareil de mesure de pression utilisé en usine ou ailleurs. Il convertit la valeur de pression mesurée en un signal de courant électrique compris entre 4 et 20 milliampères. Ce signal analogique (contrairement aux transmetteurs de pression à sortie numérique ) affiche la pression mesurée de manière proportionnelle à sa valeur réelle. Par exemple, 4 mA correspond généralement à une absence de pression (0 psi) ou à la pression la plus basse, tandis que 20 mA correspond à la pression maximale admissible par le transducteur (ou à la valeur maximale souhaitée par l'utilisateur). Cette sortie analogique standardisée permet aux transmetteurs de pression 4-20 mA de fonctionner avec tout automate programmable (PLC), système de contrôle-commande distribué (DCS) ou système d'acquisition de données, quel que soit le secteur d'activité. Ceci est très différent des manomètres mécaniques, qui ne possèdent généralement pas de sortie analogique.
La norme 4-20 mA est devenue essentielle en instrumentation industrielle grâce à ses nombreux avantages. Les signaux de courant 4-20 mA ne sont pas affectés par les chutes de tension dues à la longueur des câbles de connexion. Ceci diffère des transducteurs de pression à signal de tension (comme les transducteurs 0-5 V CC). De plus, le zéro actif à 4 mA permet aux opérateurs de distinguer une lecture nulle réelle d'une coupure de câble ou d'une défaillance du transmetteur, qui afficherait alors 0 mA. Cette fonction de diagnostic rend les transducteurs de pression 4-20 mA indispensables pour les applications critiques en matière de sécurité dans les secteurs du pétrole et du gaz, du traitement de l'eau, de la pharmacie et de la production industrielle.

Pourquoi utilisons-nous des transmetteurs de pression à boucle 4-20 mA ?

Les ingénieurs utilisent des transducteurs de pression 4-20 mA en raison de leurs nombreux avantages opérationnels et économiques. Ces capteurs de pression analogiques permettent notamment aux usines de surveiller la pression (ou la pression négative, la pression différentielle, la pression composée ou le vide) en temps réel. Les techniciens d'instrumentation peuvent ainsi effectuer une maintenance prédictive et éviter les pannes coûteuses et les arrêts de production imprévus. Dans de nombreuses applications de contrôle de processus, le maintien de niveaux de pression ou de différence de pression corrects garantit le bon fonctionnement des lignes de production, la qualité des produits, une consommation d'énergie minimale et le respect des normes.

Dans les usines modernes, de nombreux instruments de terrain doivent résister à des conditions difficiles telles que des températures extrêmes, des pressions élevées, des vibrations, des interférences électromagnétiques et des milieux corrosifs. Le transducteur de pression 4-20 mA résout ces problèmes grâce à l'utilisation de matériaux anticorrosion pour les pièces en contact avec le fluide, comme l'acier inoxydable, le tantale, l'alliage Hastelloy, une électronique hermétiquement scellée et des connecteurs de qualité industrielle (par exemple, un transducteur de pression submersible 4-20 mA certifié IP65, IP67 ou même IP68). La topologie en boucle de courant offre également une meilleure protection contre le bruit que les systèmes à tension, garantissant ainsi la clarté des signaux même dans les environnements industriels fortement perturbés par les interférences électriques.

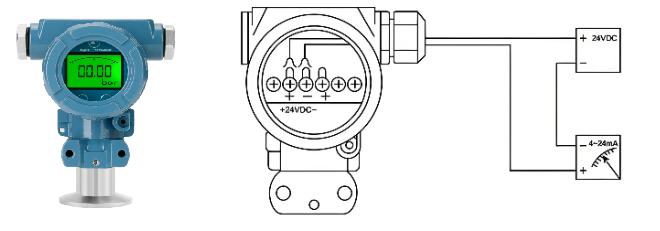

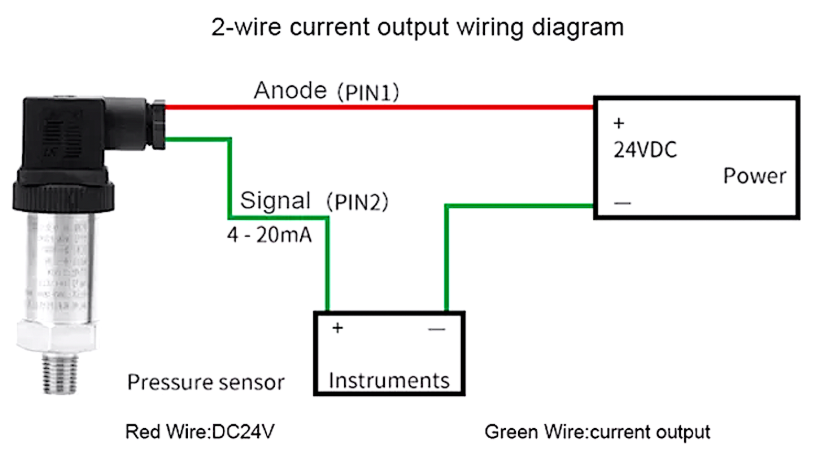

De plus, la simplicité d'installation d'un capteur de pression à boucle 4-20 mA réduit le temps de mise en service et les coûts de maintenance. Un capteur de pression standard à deux fils ne nécessite qu'une alimentation et le capteur lui-même. Ces deux mêmes fils transportent à la fois l'alimentation et le signal. Cette simplicité se traduit par des coûts d'installation moindres, un câblage moins complexe que pour les instruments de terrain à 3 ou 4 fils, et un dépannage bien plus aisé.

Fonctionnement des transducteurs de pression à boucle 4-20 mA

La plupart des capteurs de pression 4-20 mA utilisent soit la technologie capacitive au silicium monocristallin, soit la technologie piézorésistive. Lorsqu'une pression exerce une contrainte sur la membrane, celle-ci, constituée de jauges de contrainte en silicium, se modifie en résistance. Cette variation de résistance est convertie en un courant analogique précis de 4-20 mA, directement proportionnel à la pression ou au DP appliqué. Cette technologie de mesure de pression est très précise, généralement à ±0,25 % de la pleine échelle, voire mieux. Elle présente également une bonne stabilité en température et des temps de réponse rapides, ce qui la rend idéale pour la mesure de pressions dynamiques.

Une autre technologie courante pour les transducteurs de pression 4-20 mA est la détection capacitive. Ces capteurs mesurent la variation de capacité entre un joint à membrane sensible à la pression et une électrode fixe. Les capteurs capacitifs excellent dans la mesure de basses pressions, comme 1 kPa ou 5 psi, avec une grande précision et une stabilité de mesure constante. Ils fonctionnent également mieux en présence de fortes pressions statiques, ce qui les rend idéaux pour les applications sujettes à des pics de pression ponctuels.

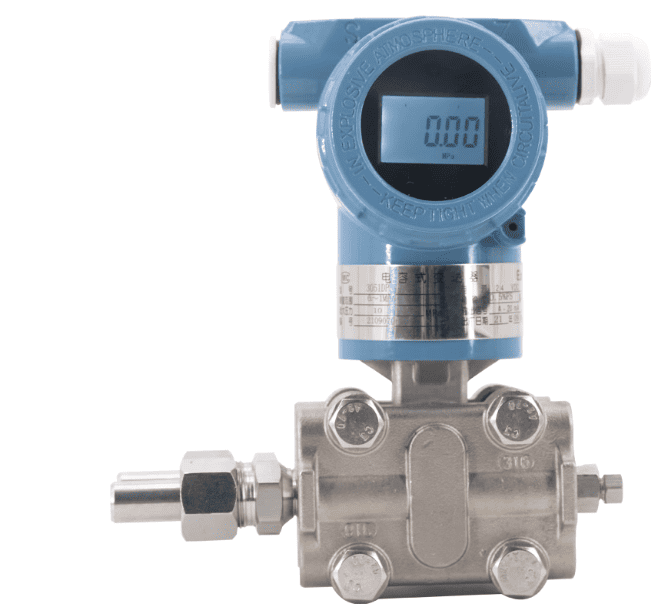

Transmetteur de pression différentielle 4-20 mA

Les transmetteurs de pression différentielle ( sortie 4-20 mA) mesurent la différence de pression entre deux raccords de process. Ils sont fréquemment utilisés pour mesurer le débit, contrôler l'étanchéité des filtres et mesurer le niveau dans les cuves fermées. Ces transmetteurs spécialisés utilisent soit deux éléments de détection, soit un seul élément doté de ports haute et basse pression distincts, pour calculer la différence de pression et générer un signal 4-20 mA proportionnel à cette différence.

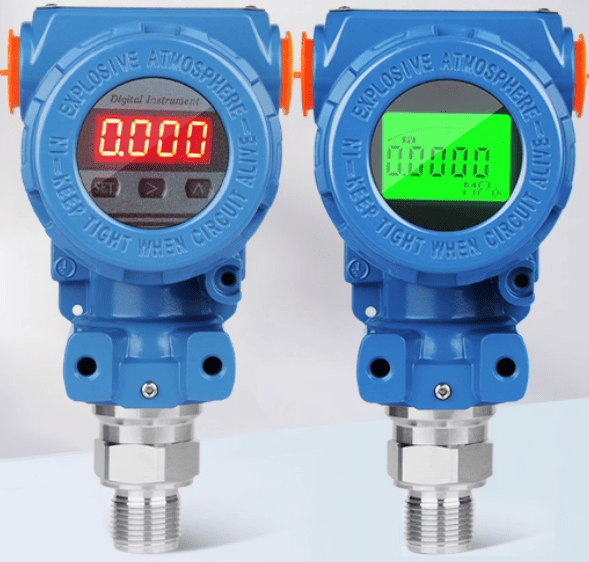

Avantages du transmetteur de pression 4-20 mA avec affichage

Un transmetteur de pression 4-20 mA avec affichage combine une sortie analogique traditionnelle et un affichage numérique local, ce qui simplifie considérablement son utilisation. L'affichage intégré permet aux techniciens de vérifier les mesures directement sur le site d'installation, sans outil de diagnostic supplémentaire. Cette fonctionnalité est très pratique pour les techniciens d'instrumentation lors de la mise en service, du dépannage et de la maintenance régulière, car elle réduit le temps nécessaire à la détection des problèmes de process.

La plupart du temps, ces transmetteurs de pression ou de pression différentielle avancés sont équipés d'écrans LCD ou LED affichant les valeurs de pression dans des unités d'ingénierie telles que PSI, bar, MPa, mmH₂O, kPa ou des unités de pression personnalisées. La plupart des transducteurs de pression à affichage numérique disposent d'une configuration à boutons-poussoirs permettant aux techniciens de modifier l'amortissement, le décalage du zéro et la plage de mesure directement sur le terrain, sans avoir à débrancher l'appareil. Certains nouveaux transmetteurs de pression 4-20 mA avec affichage intègrent également des fonctions de diagnostic indiquant les valeurs minimales et maximales enregistrées, l'état des alarmes et les codes d'erreur, ce qui accélère le dépannage.

L'affichage électronique du capteur de pression est particulièrement utile dans les endroits difficiles d'accès ou trop exigus pour accueillir un écran de système de contrôle. Les opérateurs peuvent ainsi effectuer rapidement des vérifications visuelles lors de leurs rondes et repérer immédiatement les problèmes sans avoir à retourner aux salles de contrôle ni à utiliser de communicateurs portables.

Plages de pression courantes : 4–20 mA 0–10 bar et plus pour les transmetteurs de pression

Différentes plages de pression sont nécessaires selon les applications industrielles. Par exemple, le transmetteur de pression 4-20 mA 0-10 bar (environ 0-145 PSI) est très courant pour les procédés industriels généraux, les systèmes d'air comprimé et les circuits hydrauliques. Une pression de 10 bar convient également à de nombreuses applications de vapeur basse pression, aux réseaux de distribution d'eau et aux systèmes pneumatiques. Outre cette plage de 10 bar, nous proposons également des transmetteurs à 100 psi, 200 psi, 10 MPa et jusqu'à 700 bar. La plupart des fabricants chinois de capteurs de pression commercialisent ces transmetteurs de pression ou DP neufs avec différents types de raccords, tels que filetage 1/2" NPT, filetage G, raccord Tri-Clamp et brides, afin de les adapter à différents systèmes de tuyauterie.

Les transmetteurs de pression 0-100 PSI (environ 0-7 bar) sont tout aussi répandus. Ils fonctionnent avec les réglages de pression courants des systèmes CVC, de la surveillance des pompes et du contrôle des compresseurs. Les systèmes hydrauliques, les applications de gaz haute pression et les presses à injecter utilisent des plages de pression plus élevées, comme 0-1000 PSI ou 0-6000 PSI. L'avantage majeur de la technologie standardisée des transducteurs de pression 4-20 mA réside dans la constance du signal de sortie, quelle que soit la plage de pression. Ceci facilite l'intégration des systèmes et le remplacement des instruments.

Les transmetteurs de vide et de pression composée permettent de mesurer à la fois le vide et la pression positive, ce qui est essentiel pour les systèmes de réfrigération, les colonnes de distillation et le conditionnement sous vide. Ces instruments de mesure de pression spécialisés conservent un courant de sortie de 4-20 mA constant tout en mesurant des plages de pression telles que -1 à +3 bar, -14,7 à +15 PSI ou -5000 à +5000 mmEG (détection de pression composée).

Applications courantes des transducteurs de pression à boucle 4-20 mA : surveillance de la pression de l’eau, de l’huile et de la vapeur

Transmetteur de pression d'eau 4-20 mA

Les transmetteurs de pression d'eau avec boucle 4-20 mA trouvent de nombreuses applications dans les stations d'épuration municipales, les réseaux de distribution, les systèmes d'irrigation et les systèmes de gestion technique des bâtiments. Ces transducteurs de pression d'eau 4-20 mA surveillent les pressions au refoulement des pompes, dans le système de filtration et sur la conduite de distribution afin de garantir une alimentation en eau continue et de détecter les fuites. Ils gèrent les cycles de lavage à contre-courant, assurent le dosage précis des produits chimiques et préviennent le fonctionnement à sec des pompes dans les stations d'épuration. Pour maintenir une hygiène optimale et assurer le contrôle des systèmes de nettoyage en place (NEP) et des lignes de transfert de produits, les industries agroalimentaires utilisent des transmetteurs de pression d'eau de qualité sanitaire, en acier inoxydable poli avec raccords Tri-Clamp.

Transmetteurs de pression d'huile avec sortie 4-20 mA

Les transmetteurs de pression d'huile à sortie 4-20 mA sont des composants essentiels des systèmes hydrauliques, des circuits de lubrification et des installations de traitement des produits pétroliers. Ces capteurs de pression protègent les pièces hydrauliques coûteuses des engins mobiles et des machines industrielles en surveillant la pression du système et en déclenchant des alarmes en cas de dépassement des seuils de sécurité ou de non-respect des seuils minimaux, ce qui peut indiquer une panne de pompe ou une fuite. Les transmetteurs de pression d'huile en acier inoxydable, résistant aux hydrocarbures, sont utilisés dans les raffineries et les usines pétrochimiques pour mesurer la pression dans les oléoducs, les colonnes de distillation et les parcs de stockage de produits pétroliers. Ils sont également utilisés dans les secteurs maritime, de la production d'énergie et des tests automobiles pour garantir une pression de lubrification suffisante et éviter ainsi des dommages importants aux équipements.

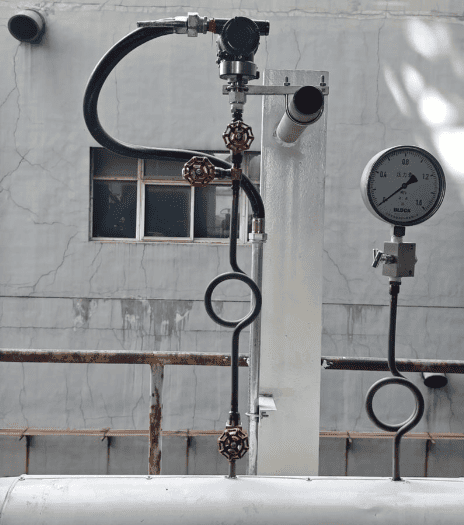

Transmetteurs de pression de boucle vapeur 4-20 mA

Les transmetteurs de pression de vapeur sont essentiels à la production d'électricité, au traitement chimique, à la stérilisation des aliments et au chauffage de quartiers entiers. Ces capteurs de pression haute température supportent des températures de vapeur supérieures à 200 °C (400 °F) grâce à une conception spéciale intégrant des éléments de refroidissement, des joints déportés ou des systèmes capillaires qui protègent les composants électroniques sensibles de la chaleur extrême. Les systèmes de contrôle des chaudières utilisent des transmetteurs de pression de vapeur pour maintenir les pressions de fonctionnement optimales. Ceci garantit la sécurité et l'efficacité des opérations et prévient les surpressions dangereuses. Les usines pharmaceutiques et de dispositifs médicaux utilisent des transmetteurs de pression de vapeur dans les autoclaves et les équipements de stérilisation. Ces appareils assurent une pression toujours précise, garantissant ainsi l'efficacité des cycles de stérilisation et la conformité aux normes de sécurité en vigueur.

Ce qu'il faut savoir sur le prix d'un transmetteur de pression 4-20 mA

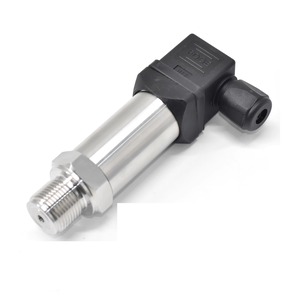

Le prix des transmetteurs de pression 4-20 mA peut varier considérablement selon leurs caractéristiques, leur principe de fonctionnement, leurs spécifications, leur précision et leur niveau de qualité. Différentes entreprises proposent des transmetteurs de pression 4-20 mA d'entrée de gamme à moins de 100 $. Ces modèles offrent généralement des fonctionnalités de base et une précision suffisante pour les applications non critiques. Ces capteurs de pression économiques à 100 $ sont généralement dépourvus d'affichage électronique et de protocole HART, et présentent des plages de pression et des fonctionnalités limitées.

Les transmetteurs de pression ou de pression différentielle offrent de meilleures fonctionnalités, coûtent entre 100 et 300 dollars, sont plus précis (de ±0,5 % à ±0,25 %), sont fabriqués en acier inoxydable et sont numériques.

Ces transducteurs, dotés d'un affichage pour lecture directe ou configuration, fonctionnent dans une plage de températures et de pressions statiques plus étendue et offrent une meilleure stabilité dans le temps. Ils sont adaptés à la plupart des environnements industriels où la précision et la fiabilité sont essentielles, en l'absence de conditions extrêmes. Les transmetteurs haut de gamme, dont le prix dépasse 300 $, offrent une précision accrue (±0,1 % ou mieux 0,075 %), une certification pour les zones dangereuses (homologation ATEX), des diagnostics avancés et sont fabriqués avec des matériaux adaptés aux environnements corrosifs ou sanitaires.

Le prix du transmetteur de pression 4-20 mA inclut également les certifications et homologations. Les appareils certifiés pour atmosphères explosives (ATEX, IECEx, CSA), applications sanitaires (3-A, EHEDG) ou conformes aux directives relatives aux équipements sous pression coûtent plus cher car ils doivent subir de nombreux tests et démarches administratives. Lors de l'achat d'un nouveau transmetteur de pression 4-20 mA, ne vous fiez pas uniquement au prix d'achat initial. Considérez plutôt le coût total de possession, qui comprend l'installation, l'étalonnage et la maintenance. En effet, les instruments de meilleure qualité offrent généralement un meilleur rapport qualité-prix à long terme grâce à une fréquence de pannes réduite et des intervalles d'étalonnage plus espacés.

5 questions fréquentes sur le transmetteur de pression 4-20 mA (FAQ)

1. Quelle est la différence entre un transducteur de pression et un transmetteur de pression ?

Il existe de légères différences entre les deux termes, même s'ils sont souvent utilisés indifféremment. Un capteur de pression 4-20 mA convertit la pression en un signal électrique. Un transmetteur de pression, quant à lui, possède des circuits supplémentaires qui conditionnent le signal afin de le rendre plus robuste et plus stable à 4-20 mA. Dans l'industrie, ces deux appareils ont la même fonction : ils mesurent la pression et fournissent un courant de sortie standard lisible par les systèmes de contrôle. La norme 4-20 mA est la norme industrielle pour les applications de contrôle de processus, car elle est compatible avec la quasi-totalité des automates programmables et des systèmes de contrôle-commande distribués.

2. Est-il acceptable d'utiliser un transmetteur de pression coûtant moins de 100 $ à des fins industrielles ?

Les transmetteurs de pression bon marché (4-20 mA, moins de 100 €) conviennent à une surveillance peu critique, aux établissements scolaires ou à des installations temporaires. Cependant, pour les processus industriels importants exigeant une grande précision, une fiabilité à long terme et la conformité aux normes de sécurité, il est préférable d'opter pour des transmetteurs de milieu ou haut de gamme. Ces appareils de meilleure qualité offrent une précision supérieure (±0,25 % ou mieux), une meilleure stabilité thermique, une construction robuste avec un boîtier en acier inoxydable et les certifications requises pour les zones dangereuses. Il est essentiel de considérer le coût total de possession. Un transmetteur bon marché défectueux peut engendrer des pertes de temps et de matériel bien supérieures aux économies réalisées à l'achat.

3. Quand vais-je recevoir un transmetteur de pression 4–20 mA avec affichage ?

Un transmetteur de pression à boucle avec affichage numérique est très utile pour la maintenance et le dépannage. Son écran intégré permet aux techniciens de vérifier les valeurs de pression directement sur le terrain, sans avoir à connecter d'outils de diagnostic ni à se rendre en salle de contrôle. L'écran LCD est également pratique lors de la mise en service de capteurs, des inspections régulières ou des opérations de vérification et de réparation. De nombreux transducteurs avec affichage permettent aussi de modifier les paramètres sur le terrain par simple pression d'une touche, d'afficher des informations de diagnostic telles que les valeurs de pression minimale et maximale, l'état des alarmes ou d'effectuer un ajustement du zéro. Les transmetteurs de pression à affichage local permettent un gain de temps considérable et optimisent les opérations dans les endroits difficiles d'accès pour consulter les écrans du système de contrôle, comme les installations isolées ou les espaces restreints.

4. Quelle plage de pression dois-je choisir pour mon utilisation ?

Le transmetteur de pression le plus courant est un modèle 4-20 mA de 0 à 10 bar (0 à 145 PSI), adapté à la plupart des procédés industriels, des systèmes d'air comprimé et des réseaux de distribution d'eau. Choisissez un transmetteur dont la pleine échelle est 1,5 à 2 fois supérieure à la pression maximale prévue pour l'application. Cela vous offrira une sécurité accrue. Dans les réseaux d'eau potable, les transmetteurs de pression d'eau fonctionnent généralement dans la plage 0-10 bar (0-100 PSI). Dans les systèmes hydrauliques, les transmetteurs de pression d'huile peuvent nécessiter une plage de 0 à 250 bar (0 à 3 600 PSI) voire plus. Les transmetteurs de pression de vapeur doivent généralement fonctionner à haute température et avoir des plages de pression adaptées aux conditions de la chaudière. Pour la vapeur basse pression, cette plage est généralement de 0 à 16 bar (0 à 232 PSI), et pour les procédés industriels, elle est généralement plus élevée.

5. Comment puis-je déterminer le prix juste d'un transmetteur de pression 4-20 mA ?

Le prix d'un transmetteur de pression 4-20 mA dépend de plusieurs facteurs, tels que sa précision, les matériaux utilisés pour sa fabrication, ses certifications et ses fonctionnalités supplémentaires. Les modèles d'entrée de gamme, à moins de 100 $, conviennent aux applications basiques peu exigeantes. Les transmetteurs de milieu de gamme (100 à 300 $) offrent des performances de qualité industrielle avec une précision de ±0,25 à 0,5 %, sont fabriqués en acier inoxydable et présentent une grande stabilité dans le temps, ce qui les rend adaptés à la plupart des usages. Les transmetteurs haut de gamme (plus de 300 $) offrent une précision supérieure (±0,1 %), des certifications pour les zones dangereuses (ATEX, CSA), des homologations pour les applications sanitaires (3-A, EHEDG) et des fonctions de diagnostic avancées. Lors de l'achat d'un nouveau transmetteur de pression 4-20 mA, ne vous fiez pas uniquement au prix d'achat initial. Il faut plutôt considérer le coût total de possession, qui inclut la complexité de l'installation, la fréquence d'étalonnage, la durée de vie prévue et les temps d'arrêt potentiels. Même si l'investissement initial est plus important, un transmetteur fiable et précis est souvent plus rentable à long terme.
