Débitmètre de chlorure de méthyle

Qu'est-ce que le chlorure de méthyle ?

Le chlorure de méthyle (CH₃Cl), également connu sous le nom de chlorométhane, est un liquide incolore largement utilisé comme réfrigérant et solvant.

Pourquoi mesurer le débit de liquide de chlorure de méthyle ?

1. Conformité aux normes de sécurité : Le chlorure de méthyle est dangereux. Un contrôle précis du débit prévient les fuites et l'exposition.
2. Efficacité du processus : un dosage approprié garantit une qualité de produit constante dans les réactions chimiques.
3. Économies de coûts : minimiser les déchets réduit les dépenses opérationnelles.

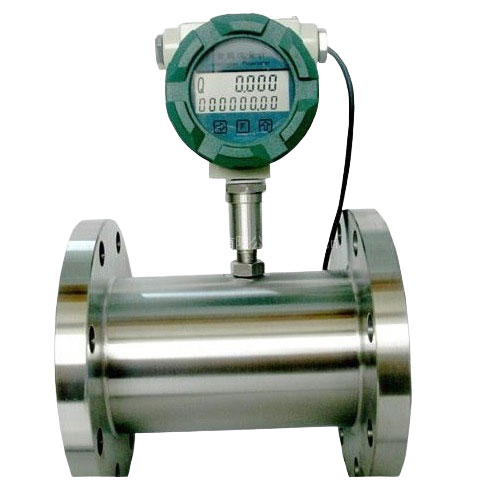

Pourquoi utiliser un débitmètre à turbine liquide pour le chlorure de méthyle ?

Les débitmètres à turbine liquide sont idéaux pour mesurer le chlorure de méthyle à l'état liquide.

Principaux avantages du débitmètre à turbine liquide

Haute précision : mesure les débits avec une précision de ± 0,5 % à ± 1 %.
Large plage de débit : convient aux débits faibles et élevés (par exemple, 0,1 LPM à 10 000 LPM).
Durabilité : Le capteur de débit en acier inoxydable résiste à la corrosion causée par le chlorure de méthyle.
Bon marché : Débitmètre CH₃Cl à faible coût lors de l'utilisation du débitmètre à technologie TUF.

-Spécifications techniques des débitmètres à turbine au chlorure de méthyle :

Matériau : Pièces en contact avec le liquide du capteur de débit : débitmètre en acier inoxydable
Plage de température : -50 °C à 150 °C (-58 °F à 302 °F)
Pression nominale : jusqu'à 1 000 psi (69 bar) Signal de sortie : 4-20 mA, impulsion ou Modbus, RTU, RS485 Installation : horizontale ou verticale
Rapport de réduction : 1:10~1:20
Raccordement au processus : bride, wafer, filetage, tri-clamp

-Plage de débit pour les capteurs de débit de turbine au chlorure de méthyle :

Avantages des débitmètres à turbine pour le chlorure de méthyle

1. Rentable : coût initial inférieur par rapport aux débitmètres Coriolis .
2. Installation facile : la conception compacte s'intègre dans les canalisations existantes.
3. Données en temps réel : le débitmètre à affichage numérique fournit des lectures instantanées du débit et du volume totalisé.

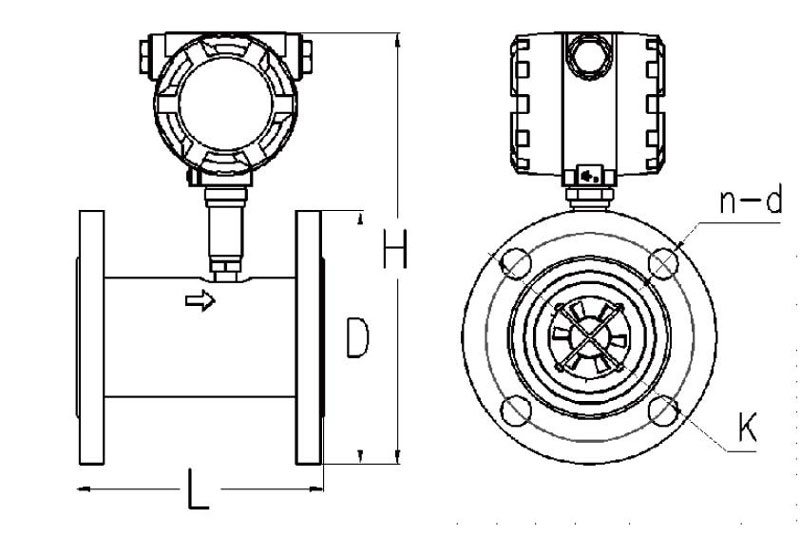

Dimensions du débitmètre à turbine pour chlorure de méthyle

Comment installer correctement un débitmètre de chlorure de méthyle ?

Positions de montage
Les débitmètres à turbine doivent être installés sur place conformément aux exigences ci-dessous :
Entretien facile / Pas de vibration / Pas d'interface électromagnétique / Loin de la source de chaleur / Sens d'écoulement
(Tous les débitmètres à turbine SILVER sont conçus pour mesurer le débit dans une seule direction. La flèche sur le corps indique la direction.)

Longueurs requises des lignes droites

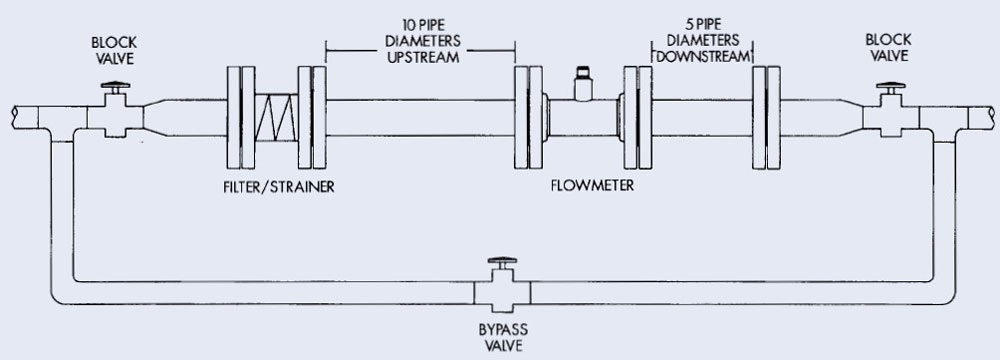

Les dispositifs modifiant le débit, tels que les coudes, les vannes et les réducteurs, peuvent affecter la précision. Voir le schéma 1 pour une installation type d'un système de débitmètre.

Les recommandations sont données pour améliorer la précision et optimiser les performances. Les distances indiquées ici sont des exigences minimales ; doublez-les pour obtenir les longueurs de tuyau droites souhaitées.
En amont : prévoyez une longueur de tuyau rectiligne minimale d'au moins dix fois son diamètre intérieur. Par exemple, pour un tuyau de 50 mm, 500 mm de tuyau rectiligne doivent être placés immédiatement en amont. La longueur de tuyau rectiligne souhaitée en amont est de 1 000 mm.

En aval : prévoyez une longueur de tuyau rectiligne minimale d'au moins cinq fois son diamètre intérieur. Par exemple, pour un tuyau de 50 mm, il faut prévoir 250 mm de tuyau rectiligne immédiatement en amont. La longueur de tuyau rectiligne souhaitée en amont est de 500 mm.

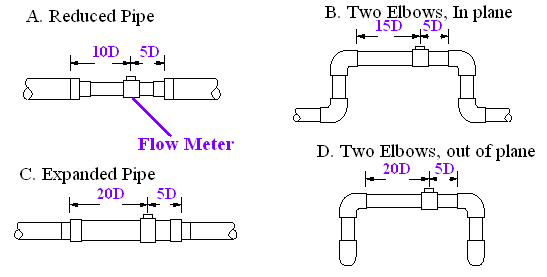

Voir le schéma 2 pour connaître la longueur de tuyau droit requise lorsqu'il y a un dispositif de modification.

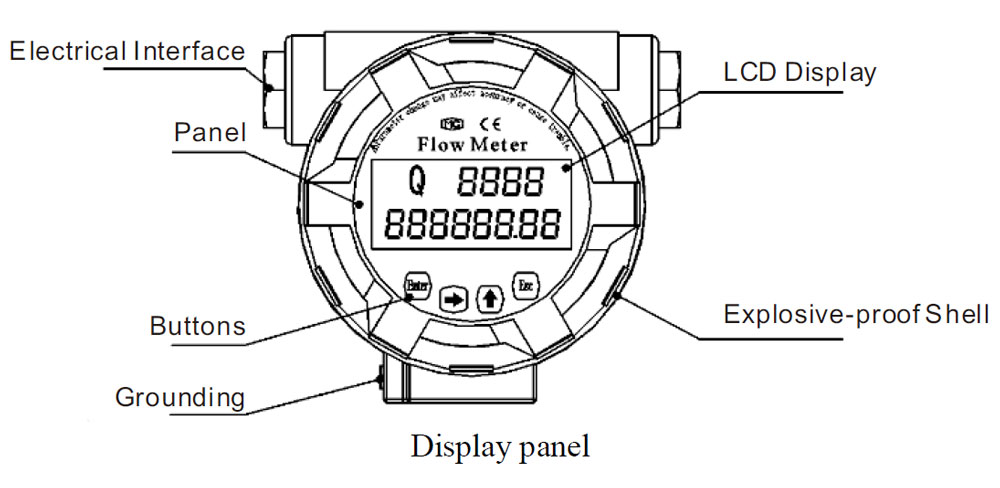

À quoi ressemble l'affichage numérique de notre débitmètre à turbine
