Guide d'installation complet du transmetteur de pression — Câblage électrique, montage et étalon

Installation d'un transmetteur de pression Un réglage correct est essentiel pour garantir des mesures fiables, stables et précises de la pression, de la pression différentielle ou du niveau de liquide dans tout processus industriel.
Ce guide détaillé de Silver Automation Instruments fournit des instructions étape par étape et des bonnes pratiques pour l'installation électrique , le montage mécanique , la disposition de la ligne d'impulsion et la configuration du joint à membrane à distance .

Que vous soyez en train de mettre en place un Transmetteur de pression différentielle Qu'il s'agisse d'un transmetteur de pression manométrique ou d'un transmetteur de niveau , une installation correcte garantit la précision de la mesure, la longévité de l'appareil et un fonctionnement sûr dans des conditions industrielles exigeantes.

---

1. Installation électrique et câblage des transmetteurs de pression

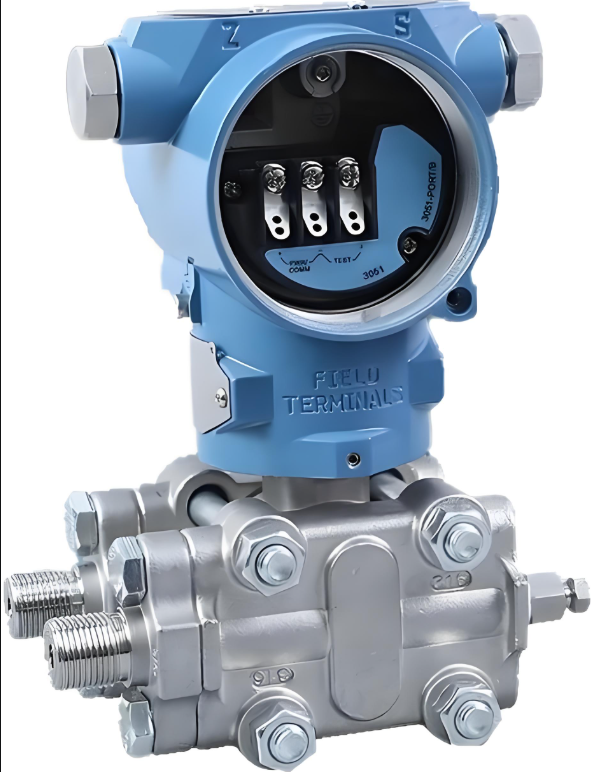

Terminal de l'émetteur DP

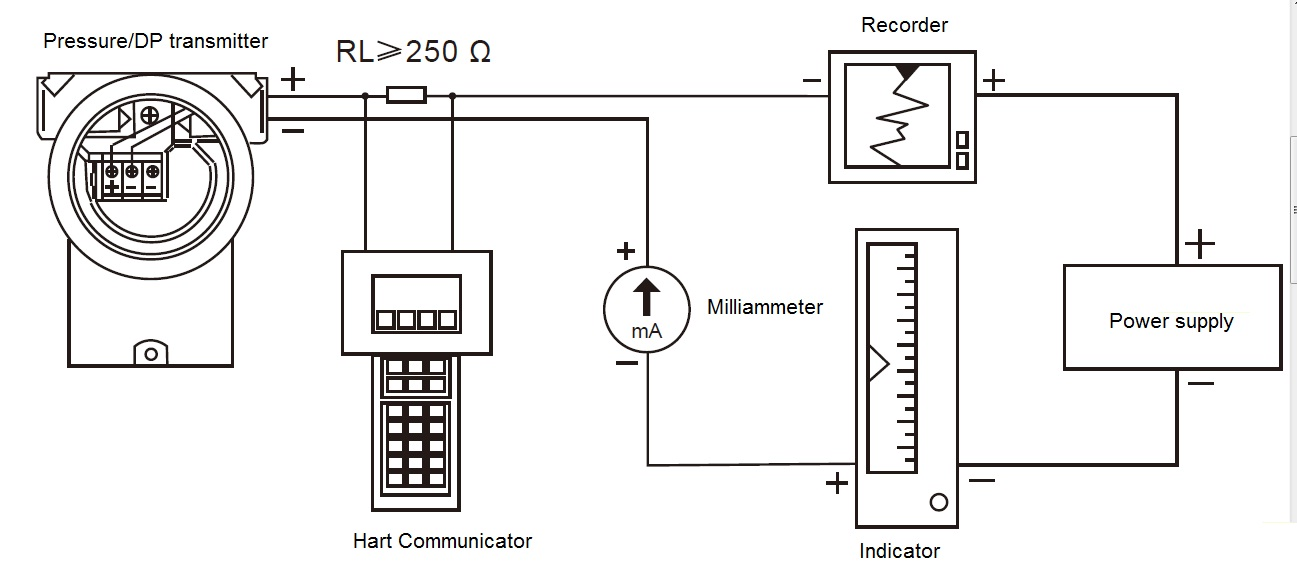

Le câblage électrique est essentiel à la stabilité de la transmission du signal. Le câble d'alimentation et le câble de signal partagent le même câble , ce qui simplifie l'installation et réduit les risques d'erreurs de câblage.

Pour commencer, retirez le couvercle du boîtier côté bornier et connectez les fils positif et négatif aux bornes correspondantes. Silver Automation Instruments recommande l'utilisation d'un câble à paires torsadées ou blindé afin de minimiser les interférences électromagnétiques (IEM) et d'assurer la stabilité du signal, notamment dans les environnements fortement perturbés électriquement, tels que les raffineries, les usines chimiques ou les centrales électriques.

• Section de fil recommandée : 0,5 mm² ≤ S ≤ 2,5 mm²
• Blindage et mise à la terre : Mettez toujours le blindage correctement à la terre pour éviter la dérive du signal.
• Protection contre l'humidité : Boucher et sceller toute entrée de conduit inutilisée afin d'empêcher l'accumulation d'humidité à l'intérieur du compartiment terminal.
• Séparation des conduits : Ne faites pas passer le câble de signal dans le même conduit que les lignes électriques à haute tension.

Si le conduit ne peut pas être scellé, il doit être orienté vers le bas (« adown ») pour éviter l’accumulation de condensation à l’intérieur du boîtier de l’émetteur.

Une installation électrique correcte garantit le bon fonctionnement de la sortie de votre transmetteur de pression ( 4–20 mA , impulsionnel ou signal numérique HART/Modbus) reste stable et précis tout au long de la durée de vie de l'appareil.

2. Méthodes d'installation et de montage mécaniques

Installation du transmetteur DP à joint à diaphragme

Les transmetteurs de pression peuvent être montés directement sur les prises de process ou à distance à l'aide de supports et de lignes d'impulsion . Silver Automation Instruments propose plusieurs configurations de montage , notamment :

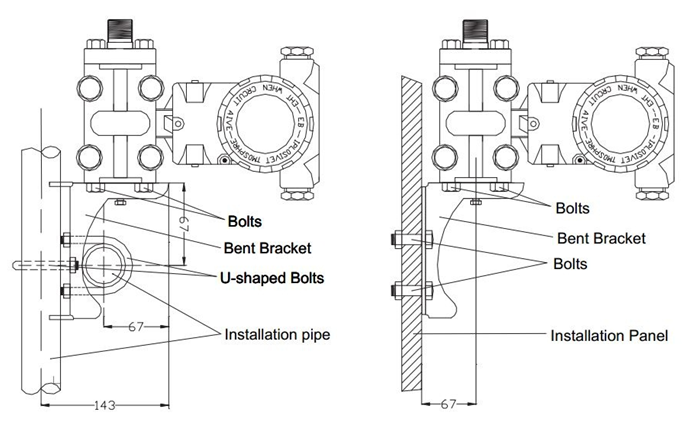

• Support de tuyau coudé
• Support de fixation du panneau plié

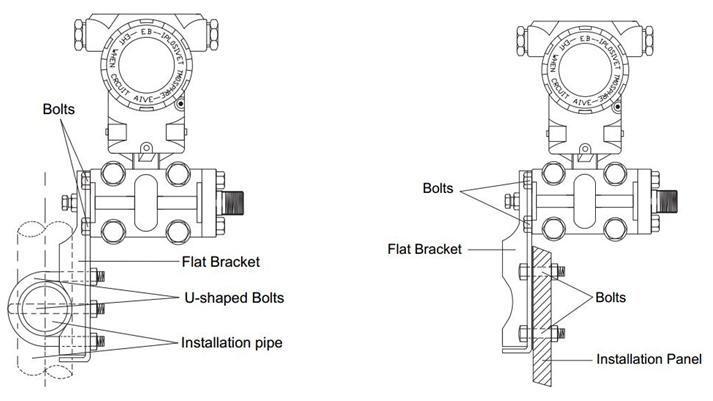

• Support de tuyau à plat
• Support de montage plat sur panneau

Ces configurations permettent une installation flexible en fonction de la configuration et de l'accessibilité de l'usine.

2.1 Conseils de raccordement et de montage

La plupart des transmetteurs sont équipés d'un raccord process de ¼ NPT sur la bride, avec des adaptateurs disponibles pour les filetages coniques de ½ NPT .
Lors du raccordement des lignes d'impulsion, serrez les boulons progressivement en croix pour éviter toute déformation, en utilisant un couple maximal de 40 N·m .

Principales recommandations mécaniques :

• Maintenez les tuyaux d'impulsion aussi courts et droits que possible.
• Évitez les variations brusques de température, les vibrations ou les atmosphères corrosives .
• Monter la capsule de pression verticalement pour éviter tout décalage du zéro.
• Pour les transmetteurs de pression différentielle mesurant les canalisations verticales, compensez la différence de hauteur à l'aide d'un « ajustement de pression zéro » via l'affichage ou le communicateur HART .

Le montage correct du transmetteur de pression et des lignes d'impulsion influe directement sur la précision et la répétabilité des mesures.

3. Installation de la ligne d'impulsion et prévention des erreurs

Les lignes d'impulsion transmettent la pression des prises de process au transmetteur. Une conception ou une installation incorrecte de ces lignes peut entraîner une dérive de mesure ou des erreurs systématiques .

Causes fréquentes d'erreurs de mesure

• Fuites ou raccords desserrés
• Érosion ou abrasion due au gaz ou au liquide de purge
• Bulles de gaz dans les conduites de liquide ou bouchons de liquide dans les conduites de gaz
• Température inégale de part et d'autre des deux branches d'impulsion
• Une pente incorrecte provoque l'emprisonnement de gaz ou de condensats.

Meilleures pratiques pour minimiser les erreurs

• Veillez à ce que les tuyaux d'impulsion soient courts et de longueur égale .
• Pour le service liquide , inclinez la tuyauterie d'impulsion vers le haut (≥1/12) du transmetteur au processus.
• Pour le service de gaz , inclinez-le vers le bas (≥1/12) du transmetteur au processus.
• Évacuer les gaz des tubes de liquide et évacuer les condensats des tubes de gaz.
• Utilisez des tubes de grand diamètre pour éviter les pertes par frottement et les obstructions.
• Lors de la purge, raccordez les conduites de purge près des prises de process et purgez à travers des tuyaux de même longueur — ne purgez jamais à travers le transmetteur .
• Maintenir les deux lignes d'impulsion à une température similaire afin d'éviter les différences de densité.

Ces directives sont essentielles pour une mesure fiable de la pression différentielle et une stabilité à long terme du transmetteur.

4. Directives d'installation des joints à membrane à distance

Dans les applications impliquant une viscosité élevée , une température élevée ou des milieux corrosifs , Émetteurs à membrane étanche à distance sont utilisées pour isoler l'élément de détection du fluide de procédé.

Meilleures pratiques d'installation

• Maintenir les capillaires aussi courts que possible afin de réduire le temps de réponse.
• Évitez la lumière directe du soleil ou les sources de chaleur pour prévenir la dérive thermique.
• Assurez-vous que les deux capillaires soient de longueur égale lors de l'utilisation de doubles joints à distance .
• Monter les transmetteurs avec un joint à membrane au niveau ou en dessous du niveau de raccordement au procédé.
• Pour deux joints déportés, installez l'émetteur entre ou légèrement en dessous des deux joints.

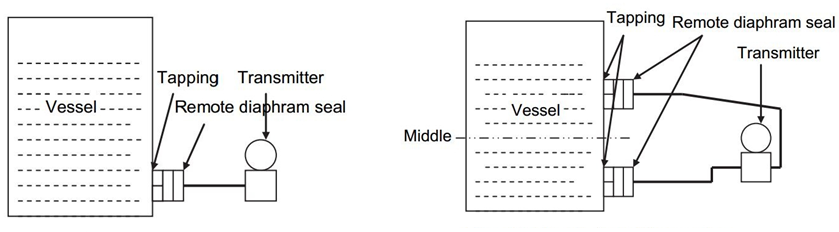

Installation à distance du transmetteur de pression à membrane étanche

Un acheminement capillaire correct et des longueurs de joint égales garantissent des lectures stables et une mesure précise de la pression ou du niveau dans les réacteurs, les réservoirs et les canalisations.

5. Mesure du débit des liquides, des gaz et de la vapeur

Les différents supports nécessitent des orientations d'installation spécifiques pour garantir la précision et éviter les phases piégées.

5.1 Mesure du débit de liquide

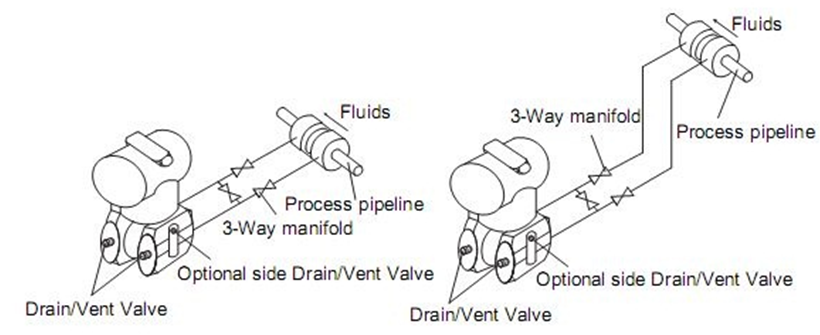

Mesure du débit de liquide

• Installez les robinets sur le côté de la conduite pour éviter l'accumulation de sédiments.
• Installez le transmetteur à côté ou en dessous des robinets afin que les gaz puissent s'évacuer dans le processus.
• Maintenez la vanne de vidange/d'aération orientée vers le haut pour permettre l'évacuation des gaz.

5.2 Mesure du débit de gaz

• Installez les robinets sur le dessus ou le côté de la canalisation.
• Installez le transmetteur au-dessus des robinets pour permettre aux liquides de s'écouler dans la conduite.

5.3 Mesure du débit de vapeur

• Installez des prises de courant sur le côté de la conduite et montez le transmetteur en dessous de ces prises pour maintenir les conduites d'impulsion remplies de condensat.
• Pour la vapeur à une température supérieure à 250 °F (121 °C) , remplissez les conduites d'impulsion avec de l'eau afin de protéger le capteur et de maintenir la précision de la mesure.
• Veillez à ce que la température du procédé ne dépasse pas la limite nominale du transmetteur.

Ces directives garantissent des mesures de débit précises pour différents milieux et conditions de fonctionnement.

6. Mesure de niveau à l'aide de transmetteurs de pression

Les transmetteurs de pression peuvent également être utilisés pour mesurer le niveau de liquide dans des récipients ouverts ou fermés en détectant la pression hydrostatique de la colonne de liquide.

6.1 Navires ouverts

Raccordez le côté haute pression du transmetteur à la prise inférieure, le côté basse pression étant mis à l'air libre.
Si l'émetteur et le robinet sont au même niveau :

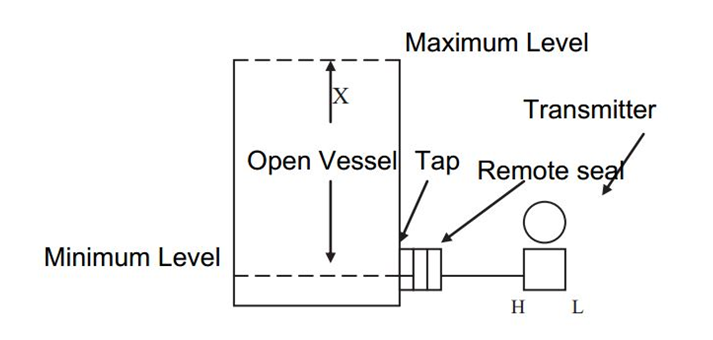

Émetteur au même niveau que le robinet

Px=x×ρ×g

où x = hauteur du liquide (m), ρ = densité du fluide (kg/m³), g = 9,80665 m/s².

Exemple : Pour x = 6,5 m et ρ = 1000 kg/m³ ,
Plage = 0 ~ 63,7 kPa.

Si le transmetteur est plus haut ou plus bas que le robinet, des termes supplémentaires (±hρ₀g) doivent être inclus pour corriger les différences de hauteur et la densité du fluide de remplissage (ρ₀).

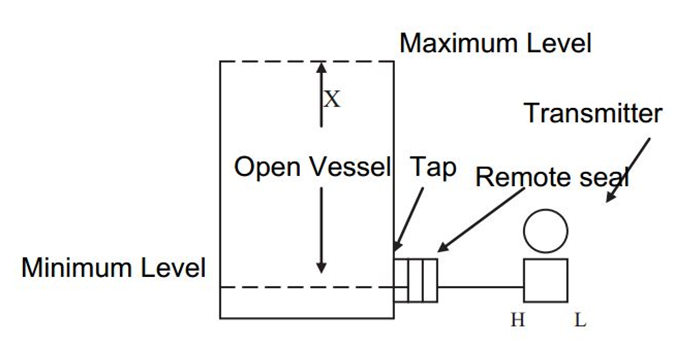

Émetteur avec un niveau supérieur à celui du robinet

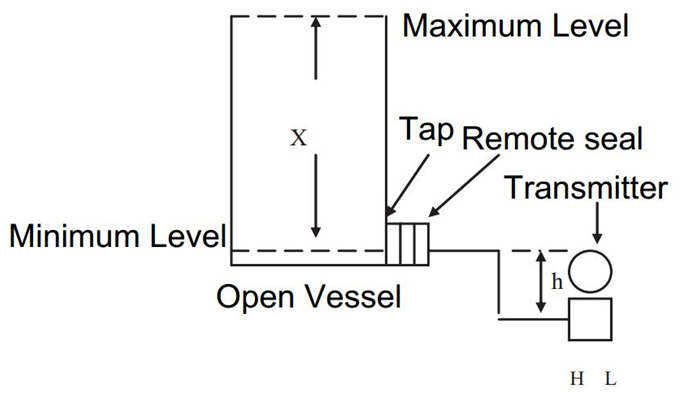

Émetteur avec un niveau inférieur à celui du robinet

Dans les réservoirs fermés, le transmetteur doit compenser la pression de vapeur ou de gaz au-dessus du liquide.
Deux méthodes principales sont utilisées :

• Condition de jambe sèche : le gaz au-dessus du liquide ne se condense pas ; le côté basse pression reste vide.
• Condition de jambe mouillée : Les deux côtés sont remplis de liquide à l'aide de doubles joints à distance pour éviter les erreurs de condensation.

Exemple de calcul (jambe mouillée) :

Gamme = g ( yρ − hρ 0 ) g [( x + y ) ρ − hρ 0 ]

Cela garantit que la pression différentielle reflète uniquement le niveau réel du liquide, et non les variations de pression dans le récipient.

⚠️ Attention : Le fluide de traitement ne doit pas geler, car cela pourrait endommager le diaphragme d'isolation ou le module transmetteur.

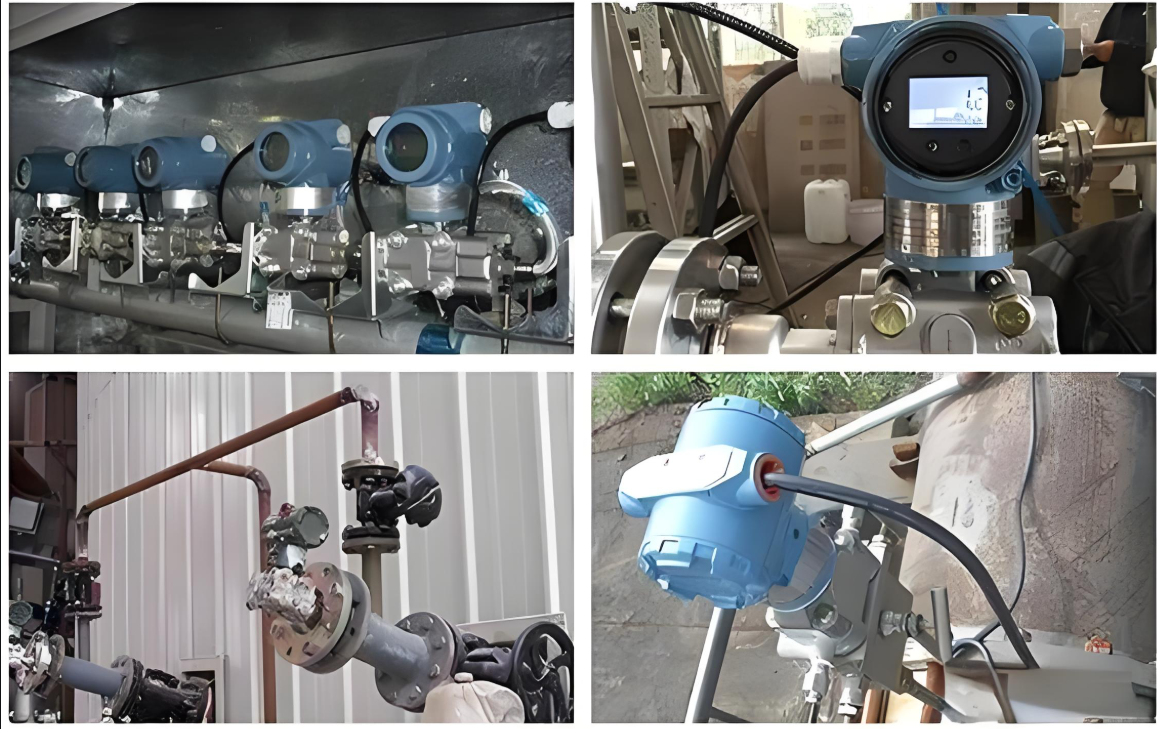

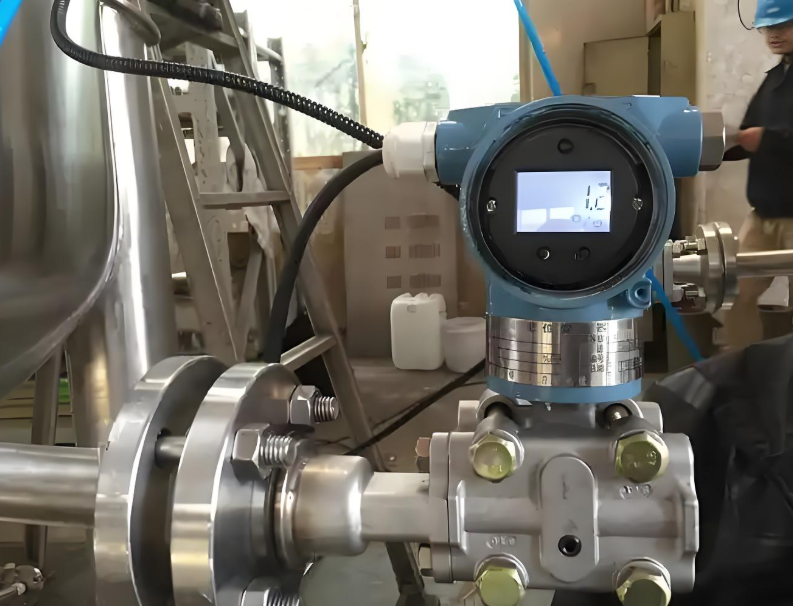

Installation de l'émetteur et de l'émetteur DP

7. Considérations environnementales et de sécurité

• Évitez d'installer les émetteurs dans des zones sujettes à de fortes vibrations , à des variations de température extrêmes ou à la lumière directe du soleil .
• Utiliser des chemises chauffantes pour les huiles visqueuses ou lourdes.
• Pour les modèles antidéflagrants, assurez-vous de la conformité à la certification pour zones dangereuses (ATEX / Exd) .
• Toujours dépressuriser et purger les conduites avant toute maintenance ou étalonnage.

Le respect de ces recommandations en matière de sécurité et d'environnement garantit une fiabilité à long terme et la conformité aux normes industrielles.

Un entretien préventif et des contrôles d'installation appropriés permettent d'éliminer la plupart des problèmes rencontrés lors de la mise en service sur site.

9. Pourquoi choisir Silver Automation Instruments

Silver Automation Instruments est un fabricant de transmetteurs de pression de confiance en Chine , au service de clients du monde entier dans des secteurs tels que le pétrole et le gaz, la production d'énergie, le traitement de l'eau et la transformation chimique.

Nous proposons :

• Transmetteurs de pression différentielle, relative et absolue
• Modèles avec joints à membrane déportés , sortie HART/Modbus et boîtier antidéflagrant
• Calibrage en usine et conformité totale à la norme ISO 9001
• Raccordements et matériaux sur mesure pour applications corrosives

Visitez notre site web www.silverinstruments.com pour découvrir notre gamme complète d' instruments d'automatisation industrielle , y compris les débitmètres massiques Coriolis , les débitmètres magnétiques et les débitmètres volumétriques .

Conclusion

Une installation et un câblage corrects du transmetteur de pression sont essentiels pour obtenir des données de processus précises et maintenir l'efficacité de l'installation.
En suivant les recommandations électriques, mécaniques et d'étalonnage fournies par Silver Automation Instruments , vous pouvez garantir le bon fonctionnement de votre transmetteur dans toutes les conditions, qu'il s'agisse de mesurer le débit de vapeur , le niveau du réservoir ou la pression du processus .

Grâce à une attention particulière portée aux détails tels que le routage des lignes d'impulsion , le placement des capillaires et la protection de l'environnement , votre transmetteur vous offrira des années de service précis et sans entretien.

FAQ : Installation, câblage et étalonnage des transmetteurs de pression

1) Quel câble dois-je utiliser pour un transmetteur de pression 4–20 mA/HART ?

Utilisez un câble blindé à paires torsadées (0,5–2,5 mm²). Mettez le blindage à la terre à une seule extrémité (généralement la salle de contrôle) afin de réduire les boucles de masse et les interférences électromagnétiques.

2) Puis-je faire passer le câble du signal de l'émetteur dans le même conduit que les lignes électriques ?

Non. Faites passer les câbles de signalisation basse tension dans une gaine séparée. Si l'entrée de la gaine ne peut être scellée, orientez-la vers le bas pour éviter les infiltrations d'humidité.

3) Comment puis-je empêcher l'humidité de provoquer une dérive ou des signaux intermittents ?

Obturez les entrées inutilisées, utilisez des presse-étoupes adaptés, prévoyez un système d'égouttement et envisagez l'utilisation d'un sachet déshydratant dans les zones humides. Vérifiez régulièrement l'absence de condensation.

4) Quelles orientations de montage et de course droite permettent de minimiser le décalage du zéro ?

Monter la capsule verticalement lorsque cela est possible. Pour les applications DP, les lignes d'impulsion doivent être courtes, de longueur égale et correctement inclinées (liquide : vers le haut, en direction du procédé ; gaz : vers le bas, en direction du procédé).

5) Quand dois-je choisir une jambe humide plutôt qu'une jambe sèche pour les cuves fermées ?

Jambe sèche : L'espace de vapeur ne se condense pas (reste sec).
Jambe humide : La vapeur se condense ou les températures varient ; remplissez les deux jambes (ou utilisez des joints à distance doubles) pour maintenir des densités stables et éviter les erreurs de niveau.

6) Comment dimensionner les capillaires pour les joints à diaphragme à distance ?

Maintenez-les aussi courts que possible, à l'abri de la chaleur et du soleil, et de longueur égale pour les doubles joints. Des capillaires plus courts et de longueur égale améliorent la réactivité et réduisent la dérive due à la température.

7) Quel couple dois-je appliquer aux raccords et brides de process ?

Serrer les boulons progressivement en suivant un schéma en croix ; le couple de serrage maximal typique est de 40 N·m pour les assemblages répertoriés (vérifier avec votre modèle spécifique et le matériau du joint).

8) Comment puis-je mettre à zéro et régler la portée d'un émetteur DP après l'installation ?

Isolez le processus, égalisez les deux côtés (ouvrez la vanne d'égalisation), effectuez un réglage zéro à partir de l'affichage ou du communicateur HART/Field, puis appliquez une pression connue (pompe manuelle ou poids mort) pour régler la plage.

9) Quelles sont les causes courantes de lectures instables et comment puis-je les corriger ?

Présence d'air dans les conduites de liquide, de poches de liquide dans les conduites de gaz, de raccords desserrés, d'un blindage/mise à la terre insuffisant et de différences de température entre les lignes d'impulsion. Purgez les conduites, resserrez les raccords et égalisez les longueurs et les températures des conduites.

10) Comment dois-je installer les robinets pour la mesure du débit de liquide, de gaz et de vapeur ?

Liquide : robinets latéraux ; transmetteur au niveau/en dessous des robinets pour que les gaz soient évacués vers le processus.
Gaz : robinets sur le dessus/le côté ; transmetteur au-dessus des robinets pour que les liquides s'écoulent.
Vapeur : robinets sur le côté ; émetteur sous les robinets ; remplir les pieds avec de l’eau à plus de 121 °C pour protéger le capteur.

11) Quels sont les points importants en matière de sécurité et de certification dans les zones dangereuses ?

Utilisez des émetteurs disposant des homologations appropriées (par exemple, ATEX /IECEx Ex d/Ex ia). Assurez-vous que les barrières, la mise à la terre et l'installation sont conformes à la classification de zone et au code local.

12) Comment calculer la plage de mesure du niveau dans les réservoirs ouverts ?

La portée est proportionnelle à ρ·g·H (par exemple, 1 000 kg/m³ × 9,80665 m/s² × hauteur). Si le transmetteur n'est pas à la même altitude que la prise de fond, il faut tenir compte des corrections de pression dues aux différences d'altitude et au fluide de remplissage.

13) Pourquoi mon temps de réponse est-il lent sur un système de scellage à distance ?

Une longueur capillaire excessive, un diamètre réduit ou des gradients de température augmentent la viscosité du fluide de remplissage et le temps de réponse. Il est donc conseillé de raccourcir et d'égaliser les capillaires et de les isoler des sources de chaleur.

14) À quelle fréquence un transmetteur de pression doit-il être étalonné ?

En pratique, l'intervalle d'étalonnage est généralement de 6 à 12 mois. Il est recommandé de procéder à un étalonnage plus tôt après le premier démarrage, après une opération de maintenance ou en cas de changement significatif des conditions de processus ou ambiantes.

15) Quel est le meilleur moyen de purger les lignes d'impulsion sans endommager l'émetteur ?

Introduisez la purge près des prises de process et purgez-la à travers un tube de longueur égale vers le process ou un drain sûr ; ne purgez jamais à travers le corps de l’émetteur.
