Débitmètres pour fluides à haute viscosité

Guide complet des débitmètres à haute viscosité

La mesure du débit des liquides à haute viscosité est l'une des tâches les plus exigeantes en instrumentation industrielle. Les fluides tels que les huiles lourdes, l'asphalte, les résines, polymère La mélasse est épaisse, difficile à pomper et pose des défis uniques en matière de mesure précise. Contrairement aux fluides à faible viscosité comme l'eau ou le lait qui s'écoulent facilement, ces liquides épais nécessitent des débitmètres spécialisés pour garantir l'efficacité des processus, la constance du produit et une gestion fiable des stocks. Un mauvais choix de débitmètre peut entraîner des mesures inexactes, des pertes de charge importantes, voire une défaillance complète de la mesure.

Ce guide présente une analyse détaillée des meilleures technologies de débitmètres pour applications haute viscosité. Vous découvrirez une comparaison approfondie des deux solutions principales – débitmètres massiques Coriolis et débitmètres volumétriques à engrenages ovales – ainsi que leurs applications optimales selon les secteurs industriels. L'objectif : vous permettre de sélectionner l'instrument parfaitement adapté aux contraintes spécifiques de votre procédé.

Le défi de la mesure des fluides visqueux

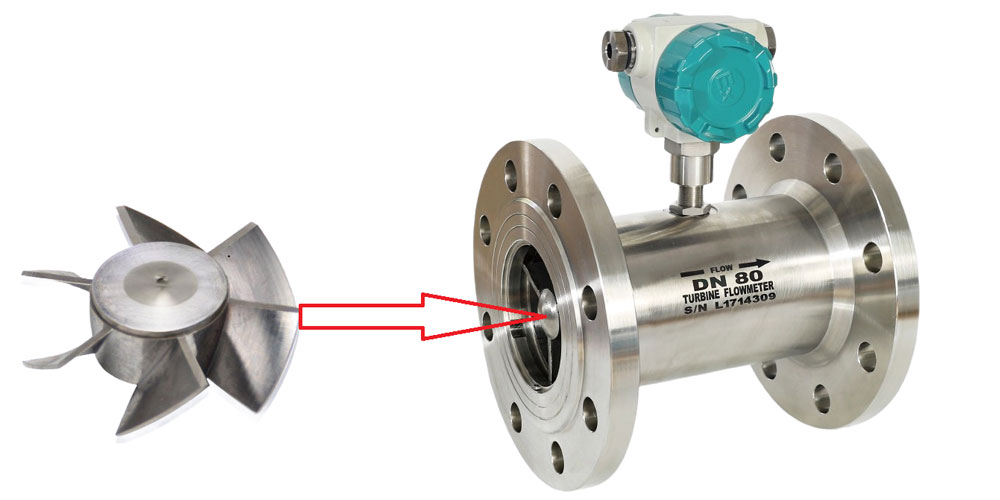

Les rotors des débitmètres à turbine peuvent être endommagés par un liquide à haute viscosité.

La viscosité élevée complique la mesure avec les débitmètres classiques. Les technologies basées sur la vitesse, telles que les débitmètres à turbine ou à diaphragme, exigent un profil d'écoulement turbulent et homogène pour garantir leur précision. Les fluides visqueux génèrent souvent un écoulement laminaire : le fluide circule plus rapidement au centre de la canalisation qu'en périphérie. Ce profil hétérogène provoque des erreurs de mesure significatives. La viscosité peut également obstruer ou dégrader les pièces mobiles des appareils mécaniques, ce qui multiplie les interventions de maintenance et occasionne des arrêts de production coûteux.

Technologies principales pour la mesure à haute viscosité

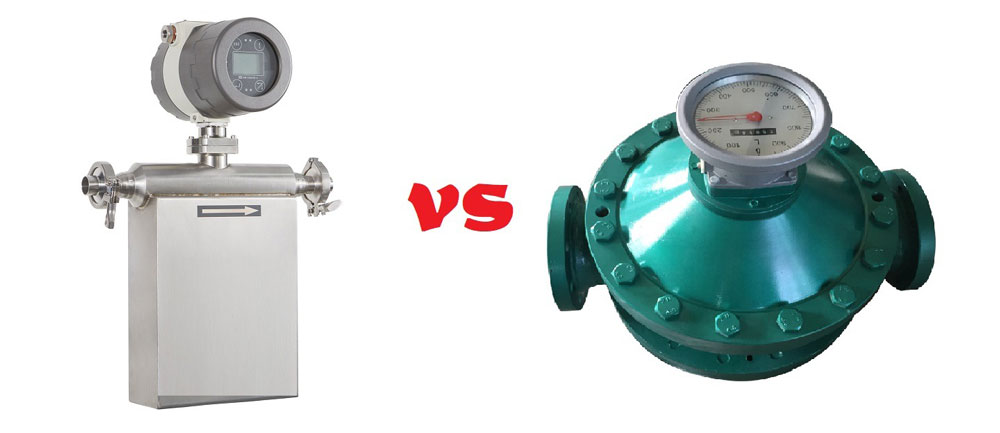

Débitmètres Coriolis et débitmètres à engrenages ovales pour liquides à haute viscosité

Deux technologies dominent depuis des décennies dans la mesure précise et fiable des fluides visqueux : les compteurs volumétriques (notamment à engrenages ovales) et les débitmètres massiques Coriolis.

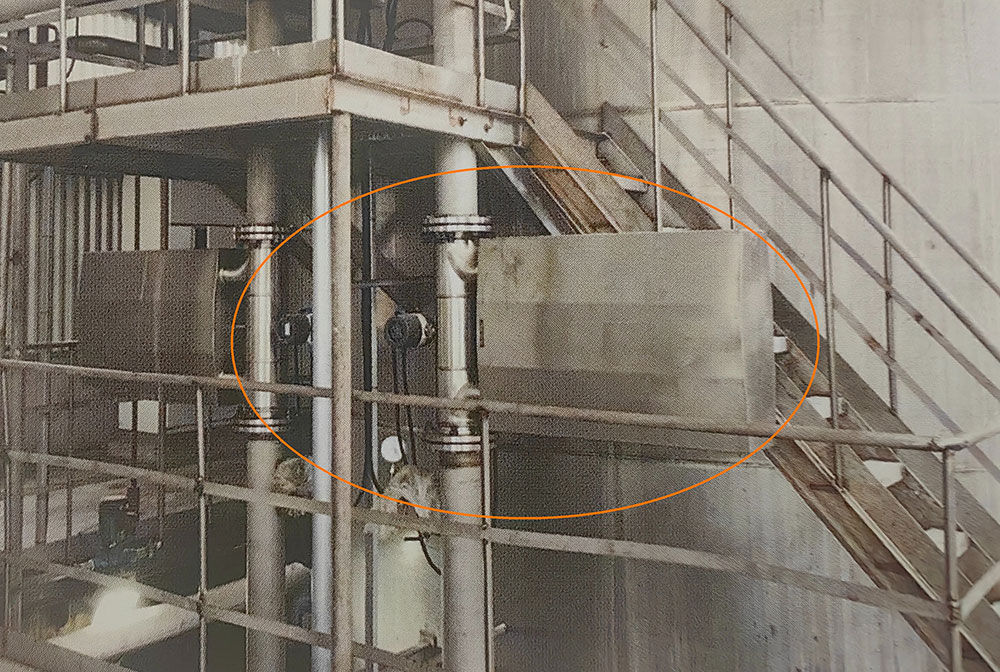

Débitmètres massiques Coriolis : la solution de référence

Avantages des débitmètres Coriolis :

• Mesure directe de la masse : Offre la mesure la plus précise du marché (jusqu'à ±0,1 %) en mesurant directement la masse réelle du fluide, ce qui élimine tout besoin de compensation liée aux conditions de process.
• Compatibilité avec les solides et les boues : Leur conception tubulaire ouverte, sans élément d'obstruction, permet la mesure de fluides chargés en particules en suspension, ce qui en fait une solution idéale pour les boues industrielles.
• Performance sur toute la gamme de viscosité : Capables de mesurer des fluides très visqueux atteignant 500 000 cP et au-delà sans perte de précision.
• Installation simplifiée : Aucune longueur droite en amont n'est nécessaire, ce qui offre une grande flexibilité d'installation dans les espaces restreints.
• Mesure multiparamètres intégrée : Un seul capteur Coriolis permet de mesurer simultanément le débit massique, le débit volumique, la masse volumique et la température du fluide.

Inconvénients des compteurs Coriolis :

• Coût élevé : Cette technologie de débitmétrie figure parmi les plus onéreuses du marché, ce qui représente un investissement initial conséquent.
• Chute de pression : La conception à tubes vibrants génère une perte de charge qui s'accentue fortement avec la viscosité du fluide et peut nécessiter des pompes de circulation plus puissantes.
• Sensibilité aux vibrations : Ces appareils restent sensibles aux vibrations externes de la tuyauterie en l'absence d'une installation et d'un supportage appropriés.

Débitmètres à engrenages ovales : le choix fiable pour les liquides propres

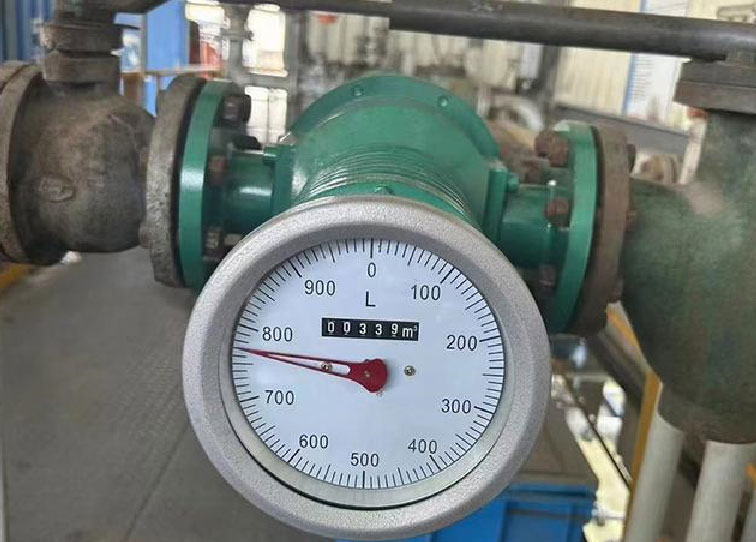

Débitmètre à engrenage ovale pour la mesure des liquides à haute viscosité

Les débitmètres à engrenages ovales sont un type de débitmètre volumétrique à déplacement positif. Leur principe de fonctionnement s'apparente à celui d'un moteur hydraulique de haute précision : deux engrenages imbriqués piègent puis laissent passer un volume de liquide précis et constant à chaque rotation. Cette mesure directe du volume garantit une excellente précision et une faible sensibilité aux variations de viscosité du fluide mesuré.

Avantages des débitmètres à engrenages ovales :

• Haute précision : Ces appareils garantissent une excellente précision (typiquement ±0,5 %) sur une large plage de viscosités.
• Faible perte de charge : Leur conception optimisée génère une perte de charge minimale dans l'installation.
• Aucune alimentation électrique requise : Les versions mécaniques avec totalisateur peuvent fonctionner sans alimentation externe, ce qui les rend parfaitement adaptées aux zones isolées ou à risque.
• Coût avantageux : Pour la mesure de fluides propres, un débitmètre à engrenages ovales en acier au carbone représente une solution nettement plus économique qu'un débitmètre Coriolis.
• Installation simple : Ils ne nécessitent aucune longueur droite et s'intègrent facilement dans les espaces restreints.

Limitations des compteurs à engrenages ovales :

• Inadaptés aux fluides chargés : Les jeux serrés entre engrenages exigent des liquides propres, exempts de particules ou de matières en suspension susceptibles de provoquer grippage et détérioration du mécanisme.
• Pièces en mouvement : Les engrenages rotatifs subissent une usure progressive et requièrent une maintenance régulière.
• Encombrement important en grands diamètres : Les compteurs à engrenages ovales de forte capacité deviennent volumineux et lourds, ce qui alourdit considérablement les frais de transport et d'installation.

Considération particulière : Débitmètres à engrenages ovales de petite taille pour faibles débits

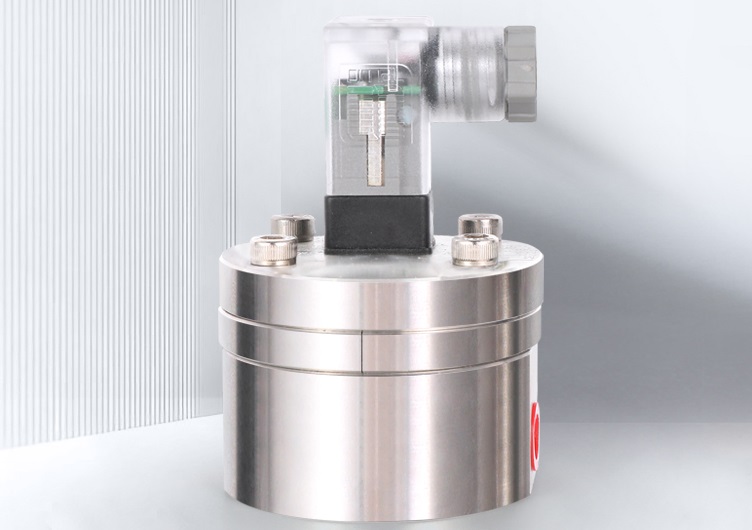

Débitmètre de petite taille pour la mesure des liquides à haute viscosité

Pour les applications nécessitant une mesure précise de fluides à haute viscosité à très faible débit (dosage chimique, injection d'additifs ou tests en laboratoire), le débitmètre à engrenages ovales de petit format représente la solution optimale. Ces instruments volumétriques compacts fonctionnent selon le même principe éprouvé que leurs homologues de plus grande capacité, mais sont spécifiquement dimensionnés pour des débits souvent inférieurs à 1 L/min. Dans les applications à faible volume et haute viscosité avec des fluides propres, ils offrent une alternative particulièrement précise et économique aux débitmètres Coriolis. La vidéo ci-dessous présente le fonctionnement de notre petit débitmètre à engrenages ovales pour la mesure de débit de liquides visqueux :

Guide de sélection rapide et tableau comparatif

Le choix entre ces deux technologies éprouvées dépend avant tout de votre application spécifique. Voici trois règles simples pour orienter votre décision :

1. Pour les **liquides propres d'une viscosité inférieure à 2000 cP** nécessitant une solution économique et précise, le **débitmètre à engrenages ovales** représente généralement le choix idéal.
2. Pour les fluides de **toute viscosité** ou ceux **contenant des solides ou des boues**, ainsi que lorsque la mesure directe du **débit massique** s'avère indispensable pour un contrôle critique du processus, le **débitmètre massique Coriolis** constitue la solution supérieure et incontournable.
3. Pour les applications à **très faible débit**, les **petits débitmètres à engrenages ovales** comme les **débitmètres micro-Coriolis** offrent d'excellentes performances en haute précision.

Applications des débitmètres haute viscosité par secteur

Les débitmètres haute viscosité sont essentiels dans de nombreux secteurs industriels. Voici les applications les plus fréquentes où nos instruments fournissent des mesures critiques pour le contrôle et l'optimisation des processus de production.

Industrie pétrolière et gazière

Mesure du débit de fioul lourd, d'huile brute, d'huile alkyde et delubrifiants : des compteurs robustes s'imposent. Pour le transfert de custody du pétrole brut, les débitmètres Coriolis sont incontournables. Les compteurs à engrenages ovales représentent quant à eux une solution éprouvée pour la distribution de carburant et le suivi précis de la consommation.

Industrie agroalimentaire

Les débitmètres Coriolis hygiéniques mesurent avec précision la masse de produits alimentaires visqueux tels que lechocolat , le miel, la crème, lessirops ou l'huile de palmiste , garantissant ainsi la reproductibilité des recettes et la qualité constante des produits finis.

Traitement chimique

L'industrie chimique s'appuie sur des compteurs de haute précision pour doser avec exactitude les résines, le glucose, la lécithine, les polymères, les solvants, les graisses, les colles et autres produits chimiques visqueux. Dans ces applications exigeantes, la compatibilité des matériaux est cruciale, qu'il s'agisse de compteurs à engrenages ovales en inox ou de débitmètres à effet Coriolis.

Production d'énergie et industrie lourde

Le dosage précis du fioul conditionne l'efficacité desfours industriels et des chaudières. Il assure une combustion optimale tout en maîtrisant les coûts énergétiques. Les installations utilisent souvent des huiles lourdes préchauffées, que les débitmètres Coriolis ou à engrenages ovales mesurent avec fiabilité.

Industrie des pâtes et papiers

Dans les papeteries, les débitmètres Coriolis mesurent le débit des suspensions épaisses de pâte à papier et des produits chimiques de couchage. Ils fonctionnent là où d'autres technologies se boucheraient rapidement et tomberaient en panne.

Procédés à haute température

De nombreux fluides visqueux, tels que l'asphalte et bitume, nécessitent une mesure à des températures extrêmes. Nos débitmètres haute température spécialisés, en particulier les modèles Coriolis, sont spécifiquement conçus pour résister à ces conditions exigeantes tout en garantissant une fiabilité exceptionnelle.

Conclusion : Choisir son débitmètre à haute viscosité

La mesure fiable des fluides à haute viscosité dépend avant tout du choix de la technologie adaptée à votre process. Pour les liquides propres, le débitmètre à engrenages ovales constitue une solution économique et d'une grande précision. En revanche, le débitmètre massique Coriolis se révèle incontournable pour les applications exigeantes : boues chargées, viscosités extrêmes ou besoin d'une mesure massique directe sans conversion.

Silver Automation Instruments se spécialise dans la fourniture de solutions robustes, même dans les conditions de mesure les plus difficiles. Notre équipe d'ingénieurs analyse vos paramètres de process et vous accompagne dans le choix de l'instrument optimal, vous garantissant ainsi la précision et la fiabilité requises pour votre installation.
