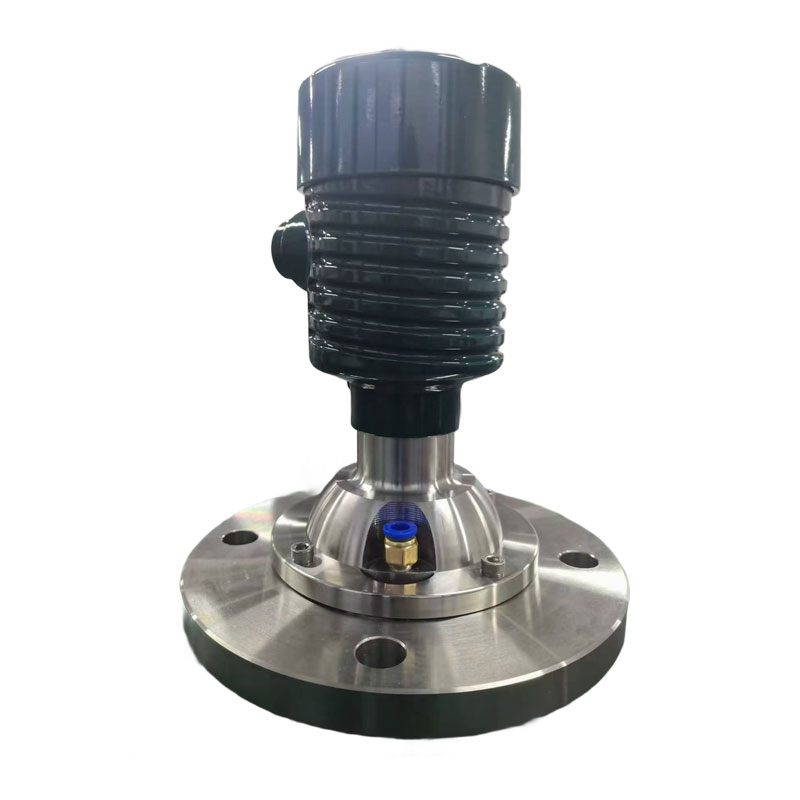

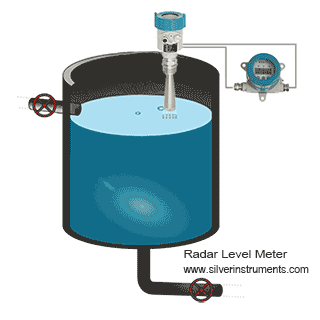

Le radar de niveau 80G est un appareil de pointe de haute précision conçu pour mesurer le niveau de divers matériaux dans les réservoirs, silos et autres conteneurs. Il utilise une modulation de fréquence continue…
Les silos sont les grands conteneurs utilisés pour le stockage en vrac. La mesure de niveau de solides en vrac comme les céréales, le charbon, la sciure de ciment, les produits alimentaires et autres solides n'est possible qu'avec un radar de silo
Dans les industries de transformation du bois, de production d'énergie à partir de biomasse et de fabrication du papier, mesure de niveau Le stockage de sciure de bois dans les silos pose depuis longtemps des problèmes importants. Ce matériau, en apparence simple, présente trois principaux écueils en matière de mesure de niveau :
1. Interférence de la poussière : La fine poussière de bois crée un « brouillard de mesure » lors du transport ; la poussière en suspension constitue un défi pour la mesure du niveau des copeaux de bois.
2. Angle de repos variable : fluctuations entre 35° et 55° selon la teneur en humidité
3. Faible constante diélectrique (ε≈1,8-2,5) entraînant une faible réflexion du signal
4. Phénomènes de pontage : L’entrelacement des fibres crée des cavités et des signaux de niveau erronés.
- Transmetteurs de niveau à ultrasons :
La poussière absorbe les ondes acoustiques, entraînant une dérive de mesure supérieure à 15 %.
Lorsque la sciure s'accumule, les espaces sont relativement grands, et l'effet de mesure de jauge de niveau à ultrasons est pauvre.
- Transmetteurs de pression submersibles :
Les fibres de bois s'emmêlent dans les sondes, provoquant des dommages permanents. Les transmetteurs de pression submersibles sont utilisés pour mesurer le niveau de liquides tels que l'eau, le diesel ou le fioul, et ne conviennent pas aux copeaux de bois.
Utilisant la technologie FMCW (Frequency Modulated Continuous Wave) avec des micro-ondes haute fréquence de 78 à 82 GHz, ce système permet une focalisation précise grâce à une longueur d'onde de 3,6 mm (un tiers de celle d'un radar conventionnel à 26 GHz) et un angle de faisceau étroit de 12°.
1. Les micro-ondes à haute fréquence pénètrent les nuages de poussière

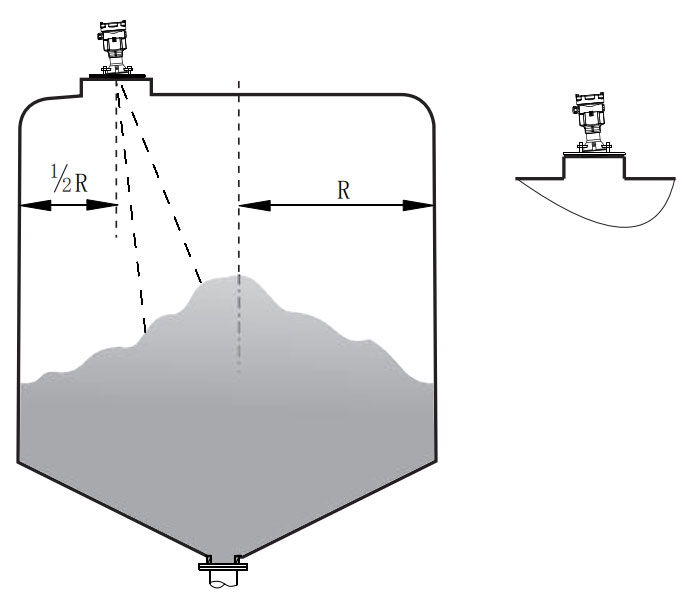

2. Le faisceau étroit évite les interférences avec les murs
3. L'algorithme de suivi de surface dynamique gère les surfaces irrégulières.
4. La technologie d'amélioration de l'écho compense les réflexions faibles.
| Paramètre | Ultrasonique | Radar 26 GHz | Radar 80 GHz |
| Pénétration de poussière | ≤30% | ≤50% | ≤85% |
| Angle du faisceau | 12°-15° | 20° | 3°-12° |
| Constante diélectrique minimale | N / A | ≥2.0 | ≥1,5 |
| Détection de pontage | Aucun | Limité | Intelligent |
- Plage de fréquences : 78-82 GHz (λ=3,6 mm)
-Le niveau maximal du silo peut atteindre 120 m
- Précision : ±2 mm (même dans des silos de 10 à 20 m de haut)
- Angle de faisceau réglable : 3°/6°/12° (configurable par logiciel)
- Température de traitement : -40~200°C (avec interface de purge d'air)
- Matériaux de l'antenne : PTFE scellé/céramique (anti-encrassement)
Traitement du signal : 64 spectres/s + reconnaissance de formes d’écho par IA
Sortie 4-20 mA, option avec HART et MODBUS RTU
- Angle de réglage de bride universel, adapté à la mesure de solides, la taille de la bride peut être de 3", 4", 5", 6" et 8 pouces.

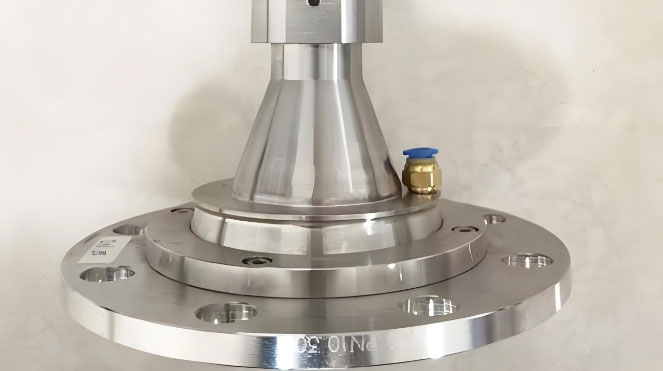

Bride de cardan pour la mesure des copeaux de bois massif
Une centrale biomasse réalisée après la mise en place d'un radar 80 GHz :
1. La stabilité des mesures est passée de 68 % à 99,2 %.
2. Économies annuelles sur la maintenance : 400 000 CNY
3. L'utilisation des silos s'est améliorée de 22 %
4. Élimination des temps d'arrêt liés au pontage
