Qu'est-ce qu'un débitmètre SCCM ?
Un débitmètre SCCM est un instrument de précision utilisé pour mesurer de très faibles débits de gaz ou d’air, généralement exprimés en SCCM (centimètres cubes standard par minute), tels que 2 sccm, 10 sccm ou 20 ml/min. Le terme « standard » signifie que le débit est rapporté à des conditions spécifiques de température et de pression, souvent 0 °C et 1 atm, ce qui permet d’obtenir des mesures cohérentes et comparables entre différentes applications. Pour plus d’informations sur les conditions de gaz standard et réelles, veuillez consulter cet article :
[m³/h vs Nm³/h vs Sm³/h : le guide ultime des unités de débit de gaz] .

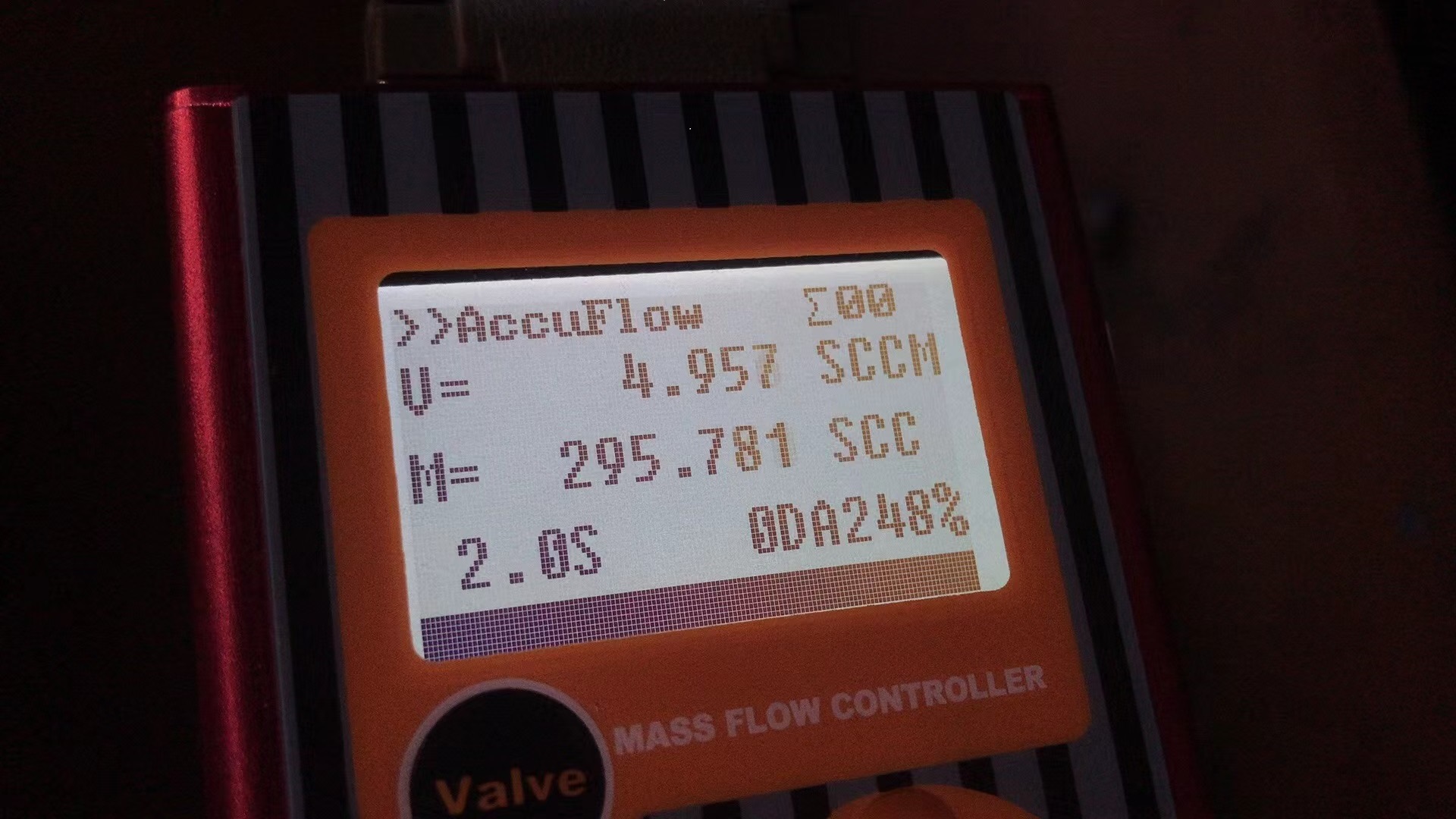

unité de débit SCCM micro débitmètre de gaz
Contrairement aux
débitmètres de gaz industriels classiques qui mesurent de grands volumes de gaz (avec des unités comme MMscfd, GPM ou m³/h), les débitmètres SCCM sont conçus pour la mesure de micro-débits de gaz. Ils sont largement utilisés dans les secteurs où le contrôle précis du gaz est essentiel — tels que la fabrication de semi-conducteurs, la recherche en laboratoire, la production d’appareils médicaux, la détection de fuites de gaz et les instruments d’analyse. Même le plus petit changement de débit de gaz peut avoir un impact significatif sur la qualité du procédé et le rendement du produit dans ces domaines.
Pourquoi la mesure du débit en SCCM est-elle importante
Comment fonctionnent les débitmètres SCCM
Les débitmètres SCCM peuvent être basés sur différents principes de mesure. Les deux types les plus courants sont les débitmètres massiques thermiques et les débitmètres à pression différentielle.
Un micro débitmètre massique thermique mesure le débit de gaz sur la base du transfert de chaleur. À l’intérieur du capteur, un petit élément chauffant réchauffe une partie du flux gazeux, et des capteurs de température surveillent la vitesse à laquelle la chaleur est emportée par le gaz. Plus le gaz circule rapidement, plus la chaleur est dissipée.
Comme cette méthode dépend des propriétés thermiques du gaz, elle mesure directement le débit massique — sans nécessiter de compensation de température ou de pression. Cela la rend idéale pour les applications où la composition du gaz et les conditions de fonctionnement sont stables.
Les micro débitmètres thermiques avec des unités de débit en ml/min conviennent particulièrement à la mesure de gaz à basse pression et faible débit, offrant une grande précision, une excellente répétabilité et un temps de réponse rapide.
Une autre approche courante est le débitmètre à pression différentielle (DP). Il fonctionne en plaçant une restriction (comme un orifice ou un élément d’écoulement laminaire) dans le passage du gaz. Lorsque le gaz s’écoule à travers cette restriction, il crée une chute de pression proportionnelle au débit.
En mesurant cette différence de pression et en connaissant la densité du gaz, le système peut calculer le débit volumétrique ou massique. Pour la mesure de micro-débits en unités SCCM, l’élément DP doit être soigneusement conçu afin de générer des différences de pression mesurables même à des débits très faibles.
Les débitmètres SCCM basés sur la pression différentielle sont réputés pour leurs performances robustes et leur compatibilité avec divers gaz, mais ils nécessitent généralement une correction de température et de pression pour maintenir une grande précision.
Applications des débitmètres SCCM
Les débitmètres SCCM sont des outils essentiels dans tout procédé nécessitant un contrôle précis du débit de gaz. Voici quelques applications typiques :
-
Fabrication de semi-conducteurs et d’équipements électroniques
Utilisés pour contrôler les gaz vecteurs, les gaz de dépôt et les systèmes de gravure plasma. La précision des débitmètres SCCM garantit une production stable des plaquettes et une qualité constante.
Dans les laboratoires de R&D, les scientifiques utilisent des débitmètres SCCM pour la chromatographie en phase gazeuse, la spectroscopie et les études de cinétique de réaction, où un dosage précis du gaz est requis.
-
Pharmaceutique et biotechnologie
Ils régulent l’alimentation en gaz dans les fermenteurs, les bioréacteurs ou les chambres de stérilisation, en maintenant des conditions optimales de croissance ou de réaction.
-
Équipements environnementaux et analytiques
Les débitmètres SCCM aident à surveiller l’échantillonnage de l’air, les systèmes d’étalonnage de gaz et l’analyse des émissions, garantissant que les gaz traces sont correctement mesurés.
-
Dispositifs médicaux et sciences de la vie
Dans des applications telles que la thérapie respiratoire, l’anesthésie et les systèmes de mélange de gaz, le contrôle au niveau SCCM assure la sécurité du patient et la précision des équipements.
Importance de la précision et de la stabilité
Les débitmètres SCCM doivent offrir une précision exceptionnelle, souvent dans une marge de ±1 % de la lecture ou mieux. La sensibilité et la stabilité du zéro sont également essentielles — même une légère dérive peut provoquer des erreurs importantes lors d’un fonctionnement à long terme.
Dans les systèmes de fabrication automatisés, les débitmètres SCCM s’intègrent souvent à des sorties 4–20 mA, RS485 MODBUS ou à des affichages numériques. Cela permet la surveillance en temps réel, l’enregistrement des données et le contrôle en boucle fermée, garantissant que le débit de gaz reste dans des limites strictes.
Certains modèles avancés permettent aux utilisateurs de définir une densité de gaz fixe afin de convertir le débit volumétrique en débit massique (par exemple, kg/h ou lb/min). Cependant, si la densité du gaz change en raison de variations de pression ou de température, la mesure peut ne plus être exacte. Pour cette raison, les débitmètres massiques thermiques, qui mesurent intrinsèquement le débit massique, sont préférés pour les applications critiques de micro-débit.
Choisir le bon débitmètre SCCM
Lors du choix d’un débitmètre SCCM, les ingénieurs doivent prendre en compte plusieurs facteurs :
Plage de débit – L’instrument doit couvrir la plage de mesure souhaitée (par exemple 0–10 SCCM, 0–500 SCCM) avec une précision suffisante.
Type de gaz – Certains débitmètres sont spécifiques à un gaz, tandis que d’autres peuvent être étalonnés pour plusieurs gaz.
Conditions de fonctionnement – La pression, la température et l’humidité peuvent influencer les performances.
Sortie de signal – Choisissez entre analogique (4–20 mA) ou numérique (MODBUS, RS485 ou USB) selon votre système de contrôle. Plus d’informations sur le paramétrage MODBUS RTU du débitmètre SCCM :
Débitmètre micro-gaz SCCM MODBUS RTU
Installation et temps de réponse – Les applications de micro-débit exigent souvent une réponse rapide et un format compact.
Câblage du débitmètre micro-gaz SCCM
Directives pour une utilisation et une installation correctes des débitmètres de gaz SCCM
1. Installation de filtres
Pour garantir des mesures précises et protéger le débitmètre, le gaz doit être propre et exempt de poussière, de liquide et d’huile. Si nécessaire, installez un filtre approprié. Lors de la connexion d’un flacon source de liquide à la sortie du débitmètre, il est recommandé d’ajouter une vanne unidirectionnelle à la sortie pour éviter le reflux, qui pourrait endommager le débitmètre.
2. Manipulation des gaz corrosifs
Les canaux du débitmètre sont construits à partir de matériaux résistants à la corrosion tels que SUS 316L (00Cr17Ni14Mo2), SUS 417J1 (00Cr30Mo2) et caoutchouc fluoré. Ces débitmètres peuvent gérer des gaz modérément corrosifs et des solvants organiques, à condition que le système de l’utilisateur soit propre, à faible fuite et correctement entretenu. Pour les gaz particulièrement corrosifs, tous les matériaux d’étanchéité doivent être adaptés en conséquence. Il est toujours nécessaire de spécifier le type de gaz lors de la commande.
3. Position d’installation
Bien qu’il soit recommandé d’installer le contrôleur sur une surface plane, l’appareil n’est pas très sensible à l’orientation et peut être installé dans différentes positions. Si un décalage du zéro se produit lorsque le débitmètre est installé en position non horizontale, le point zéro peut être ajusté après l’installation.
4. Étanchéité des vannes
La vanne interne du contrôleur de débit fonctionne comme une vanne de régulation, et non comme une vanne d’arrêt. Les utilisateurs doivent prévoir une vanne d’arrêt séparée à l’entrée et à la sortie, en particulier lors de la manipulation de gaz corrosifs, pour garantir la sécurité de fonctionnement. Après une utilisation prolongée, un taux de fuite de vanne inférieur à 2 % de l’échelle complète (F.S.) est considéré comme normal. Si la fuite dépasse ce seuil, un entretien est nécessaire.
5. Étalonnage et conversion des gaz
Les débitmètres sont généralement étalonnés à l’azote (N₂). Pour les applications nécessitant un étalonnage avec d’autres gaz, cela doit être spécifié lors de la commande. Les utilisateurs peuvent convertir les lectures pour différents gaz en utilisant le facteur de conversion fourni en annexe afin d’assurer une mesure précise.
Annexe : facteur de conversion des débits de gaz.
Conclusion
Un débitmètre SCCM joue un rôle essentiel dans les industries modernes qui dépendent d’un contrôle précis du débit de gaz. Qu’il s’agisse de déposer des couches minces sur des semi-conducteurs, de mener des recherches chimiques sensibles ou d’assurer un dosage précis du gaz dans les équipements médicaux, ces instruments garantissent stabilité, efficacité et qualité.
En comprenant leurs principes de fonctionnement — en particulier les types massique thermique et pression différentielle — les utilisateurs peuvent choisir le débitmètre SCCM le plus adapté à leur procédé. Dans toute application où de faibles flux de gaz sont critiques, un débitmètre SCCM précis n’est pas seulement un outil — c’est le cœur de la gestion de précision des gaz.
La vidéo ci-dessous montre le fonctionnement de notre débitmètre SCCM :
