Débitmètre de carburant diesel

Réponse rapide

Les débitmètres de carburant pour le diesel, l'essence, le kérosène, les mélanges de biodiesel et le fioul lourd se répartissent en trois technologies principales : à engrenage ovale, à turbine et à effet Coriolis.

Les débitmètres à engrenages ovales couvrent les DN10 à DN200 (3/8 pouce à 8 pouces) avec une précision de 0,2 à 0,5 %, ne nécessitent pas de conduite droite et peuvent gérer tous les fluides, de l'essence fluide au fioul lourd de 2000 cP avec le bon jeu d'engrenages.

Les débitmètres à turbine coûtent moins cher, fonctionnent de DN6 à DN200 (1/4 pouce à 8 pouces) et conviennent aux carburants propres à faible viscosité tels que l'essence, le diesel et le kérosène.

Les débitmètres massiques Coriolis ont une précision de 0,15 à 0,2 % et fournissent simultanément le débit massique, la densité et la température, ce qui en fait la norme pour le transfert de propriété, le soutage et le mélange de carburants.

Silver Automation Instruments fabrique les trois technologies avec des pièces en contact avec le fluide en acier inoxydable 316L ou en acier moulé, avec une sortie 4-20 mA, impulsionnelle, HART ou Modbus RTU (RS485), y compris des options certifiées ATEX pour l'essence et autres carburants volatils.

Pourquoi la consommation de carburant nécessite un véritable débitmètre, et non une estimation.

Le carburant est rarement le produit lui-même. C'est l'intrant qui permet à un groupe électrogène, un navire, une flotte ou un four de traitement C'est précisément pour cette raison qu'elle est sous-estimée. Personne ne prévoit de ligne budgétaire pour le comptage, qui ressemble à une facture d'énergie, jusqu'à ce que cette dernière devienne trop élevée pour être ignorée.

Les fabricants de moteurs et de brûleurs publient les courbes de consommation de carburant en usine. Ces valeurs sont fiables sur banc d'essai. Sur le terrain, elles varient car le profil de charge, la température ambiante, la qualité du carburant et l'usure du matériel influent sur la consommation réelle par rapport aux données techniques.

Plus de détails : Étude de cas : Débitmètre de gazole pour l’alimentation en combustible des chaudières et des brûleurs

Le vol est l'autre facteur, et il ne se limite pas au diesel. Les stations-service perdent du volume à cause de la fraude aux compteurs. Les livraisons de fioul lourd sont souvent incomplètes entre la jauge de la barge et le sondage des cuves du navire. Les groupes électrogènes diesel installés sur les pylônes de télécommunications isolés et les chantiers de construction deviennent des cibles faciles lorsque les prix du carburant augmentent. Dans chacun de ces cas, la solution est la même : installer un système de sécurité. débitmètre dans la conduite et enregistrez la mesure, afin que l'écart entre le carburant livré et le carburant consommé devienne un chiffre et non une estimation.

C’est pourquoi les débitmètres de carburant sont désormais présents dans un éventail d’applications plus large que le seul diesel : terminaux de distribution d’essence et de diesel, salles des machines et stations de soutage marines, lignes de mélange de biodiesel et d’huiles de cuisson usagées, et stations de ravitaillement de générateurs portables.

Mais le débitmètre en lui-même ne résout que la moitié du problème. Une mesure de débit non enregistrée est à peine mieux que l'absence de débitmètre. La plupart des sites avec lesquels nous collaborons associent la sortie du débitmètre de carburant (à impulsions, 4-20 mA ou Modbus RTU) soit à un contrôleur moteur disposant déjà d'une entrée libre, soit à une petite unité terminale distante qui transmet les totaux journaliers via une liaison cellulaire. Le choix du matériel au niveau du débitmètre doit être fait en tenant compte de ce système d'enregistrement en aval, et non de manière isolée.

Types de carburants que nous mesurons et technologie adaptée à chacun

Différents carburants nécessitent différents types de débitmètres

Le terme « débitmètre de carburant » désigne en réalité une catégorie regroupant plusieurs fluides différents, et le débitmètre approprié varie selon le fluide. Voici comment nous adaptons généralement la technologie au type de carburant en fonction de sa viscosité et de sa classification de dangerosité. mécanique , ou débitmètre d'huile numérique et besoin de précision.

Deux éléments demeurent constants pour chaque ligne de ce tableau. Premièrement, aucun de ces fluides n'est conducteur ; les débitmètres magnétiques sont donc inadaptés, quel que soit le type de carburant. Deuxièmement, la viscosité détermine le rapport d'engrenage, le jeu du rotor et, parfois, la nécessité d'un traçage thermique de la conduite avant même le démarrage du débitmètre.

Ligne d'approvisionnement vs consommation nette : deux façons de mesurer le débit de carburant

Un moteur diesel ou fioul lourd alimente les injecteurs en carburant sous pression grâce à une pompe de gavage. Les injecteurs utilisent uniquement la quantité nécessaire au moteur à un instant donné et renvoient le reste au réservoir par une conduite de retour séparée. Un seul manomètre sur la conduite d'alimentation indique la quantité totale de carburant injectée dans la rampe d'injection, et non la quantité réellement brûlée.

Pour mesurer la consommation réelle, installez un débitmètre sur la conduite d'alimentation et un second débitmètre, identique, sur la conduite de retour. Soustrayez ensuite électroniquement la mesure de retour de celle d'alimentation. Cette méthode s'applique aux systèmes diesel et fioul lourd équipés d'une conduite de retour. Les moteurs essence des équipements de petite taille et la plupart des applications à turbine ne disposent pas d'un circuit de retour comparable ; un seul débitmètre en ligne sur la conduite d'alimentation est donc généralement suffisant.

La méthode de soustraction à deux débitmètres est plus complexe à mettre en œuvre qu'il n'y paraît. Les deux débitmètres de carburant doivent être parfaitement étalonnés et compensés en pression et température, et un automate programmable (PLC) doit effectuer la soustraction en temps réel sans dérive. La plupart des transmetteurs pour engrenages ovales et turbines que nous fournissons pour cette application sont équipés d'une sortie 4-20 mA ou impulsionnelle, permettant ainsi une alimentation directe par un automate programmable ou un contrôleur moteur. L'interface Modbus RTU sur RS485 est disponible lorsque plusieurs débitmètres partagent un même contrôleur et que le client souhaite éviter le câblage de boucles analogiques séparées.

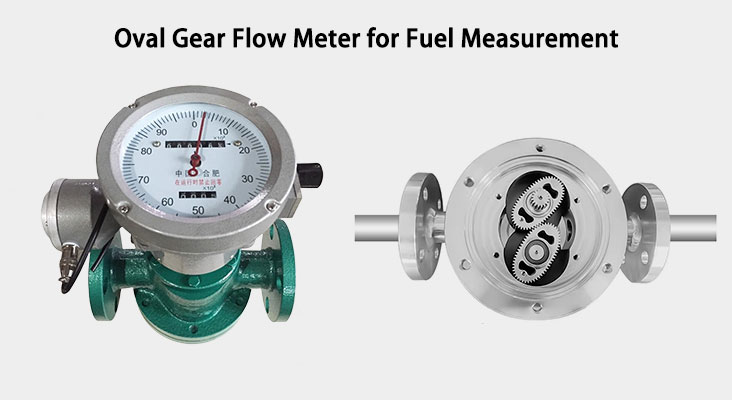

Débitmètre à engrenages ovales pour la mesure du carburant

Débitmètres à engrenages ovalessont compteurs volumétriques positifs Deux engrenages ovales tournent contre le corps du compteur, piégeant un volume fixe de carburant à chaque rotation. Le nombre de rotations permet de calculer directement le volume, sans dépendre d'un profil de vitesse ni d'un nombre de Reynolds minimal.

C’est la principale raison pour laquelle cette technologie est compatible avec la plus large gamme de carburants présentée dans ce guide, de l’essence fluide au fioul lourd chauffé à 2 000 cP. De plus, elle ne nécessite pas de tuyauterie droite avant ou après le compteur ; les installateurs peuvent donc la monter directement après un coude, une vanne ou un filtre sans perte de précision, un point crucial pour les unités compactes où les longueurs de tuyauterie sont volontairement réduites.

Spécifications des engrenages ovales pour le service de carburant

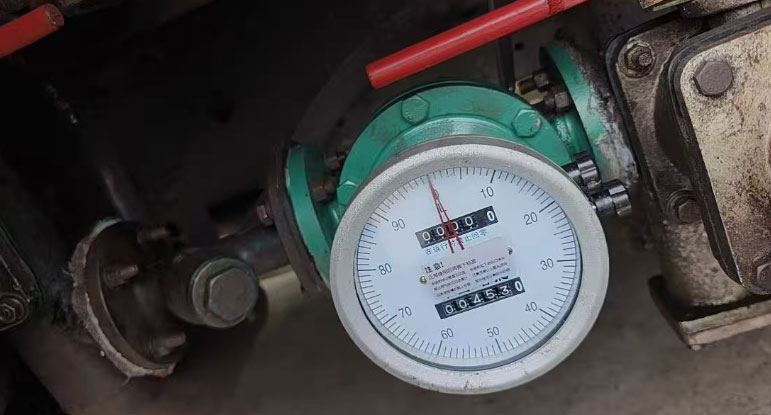

La version à compteur mécanique ne nécessite aucune alimentation et affiche directement le volume en litres ou en gallons sur un cadran. C'est pourquoi on la retrouve encore sur les anciens réservoirs journaliers de groupes électrogènes et les distributeurs de carburant, où un technicien souhaite simplement une lecture visuelle du total. La version à transmetteur ajoute une sortie impulsionnelle ou 4-20 mA, ainsi qu'une option Modbus RTU lorsque le compteur doit être connecté à un système SCADA ou de gestion du carburant.

Nous avons expédié des compteurs à engrenages ovales haute viscosité pour le biodiesel mélangé à de l'huile de cuisson usagée et pour les qualités de gazole marin plus épaisses. Si votre carburant est plus épais que le gazole routier standard, veuillez nous contacter. Débitmètre à engrenage ovale haute viscosité Choisissez cette option avant de commander, car le jeu d'engrenages standard est dimensionné pour la viscosité du diesel et affichera une chute de pression excessive sur tout ce qui est plus épais, y compris la plupart des qualités de fioul lourd en dessous de leur température de fonctionnement chauffée.

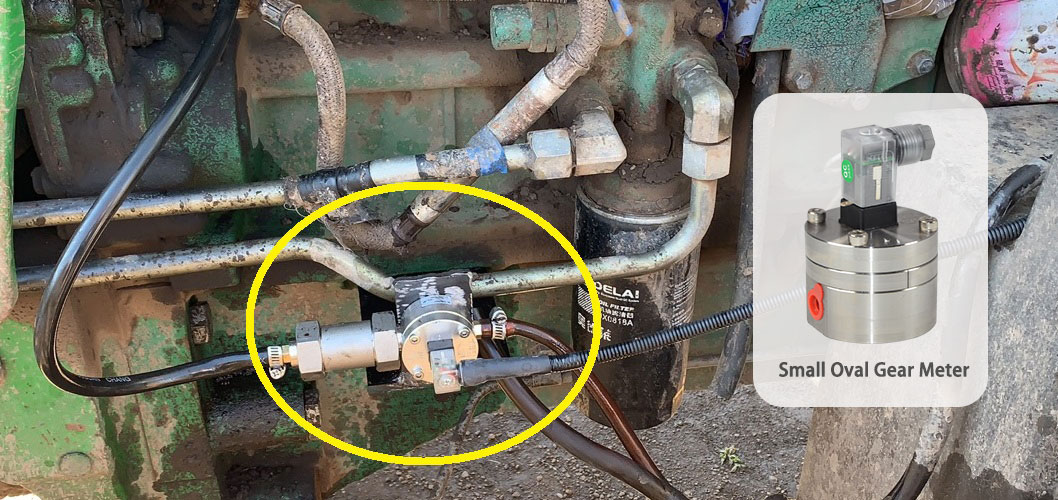

Débitmètres à engrenages ovales de petite taille pour conduites de carburant à faible débit

Toutes les conduites de carburant ne fonctionnent pas à l'échelle d'un groupe électrogène. Les conduites de dosage d'additifs, les bancs d'étalonnage, les bancs d'essai pour petits moteurs et les prises d'échantillonnage ne transportent souvent que quelques litres par heure, et un débitmètre à engrenages ovales DN15 standard est surdimensionné pour ce débit. Sa course est très courte et la lecture se situe au minimum de sa plage de réglage, là où la précision est la plus faible.

Pour cette gamme, nous construisons un petit débitmètre à engrenages ovales pour carburant à faible débit , DN2 à DN10 ( 3/8 pouce Ce débitmètre, dimensionné spécifiquement pour les faibles débits, de quelques dixièmes de litre par heure (10 ml/min) à environ 600 L/h (environ 2,6 GPH), est doté d'un engrenage usiné avec la même précision que les modèles de plus grande taille. La précision reste ainsi de 0,2 à 0,5 % et le débitmètre ne nécessite toujours pas de conduite droite. Ce format est fréquemment utilisé sur les systèmes de dosage d'huile de lubrification, les systèmes d'injection d'additifs pour carburant et les bancs d'étalonnage de débit portables, où la conduite elle-même peut n'être que de DN4 ou DN6 et où un débitmètre de taille standard engendrerait une perte de charge supérieure à ce que la pompe peut compenser. Retrouvez tous les détails de dimensionnement sur notre site web. petit débitmètre page de catégorie.

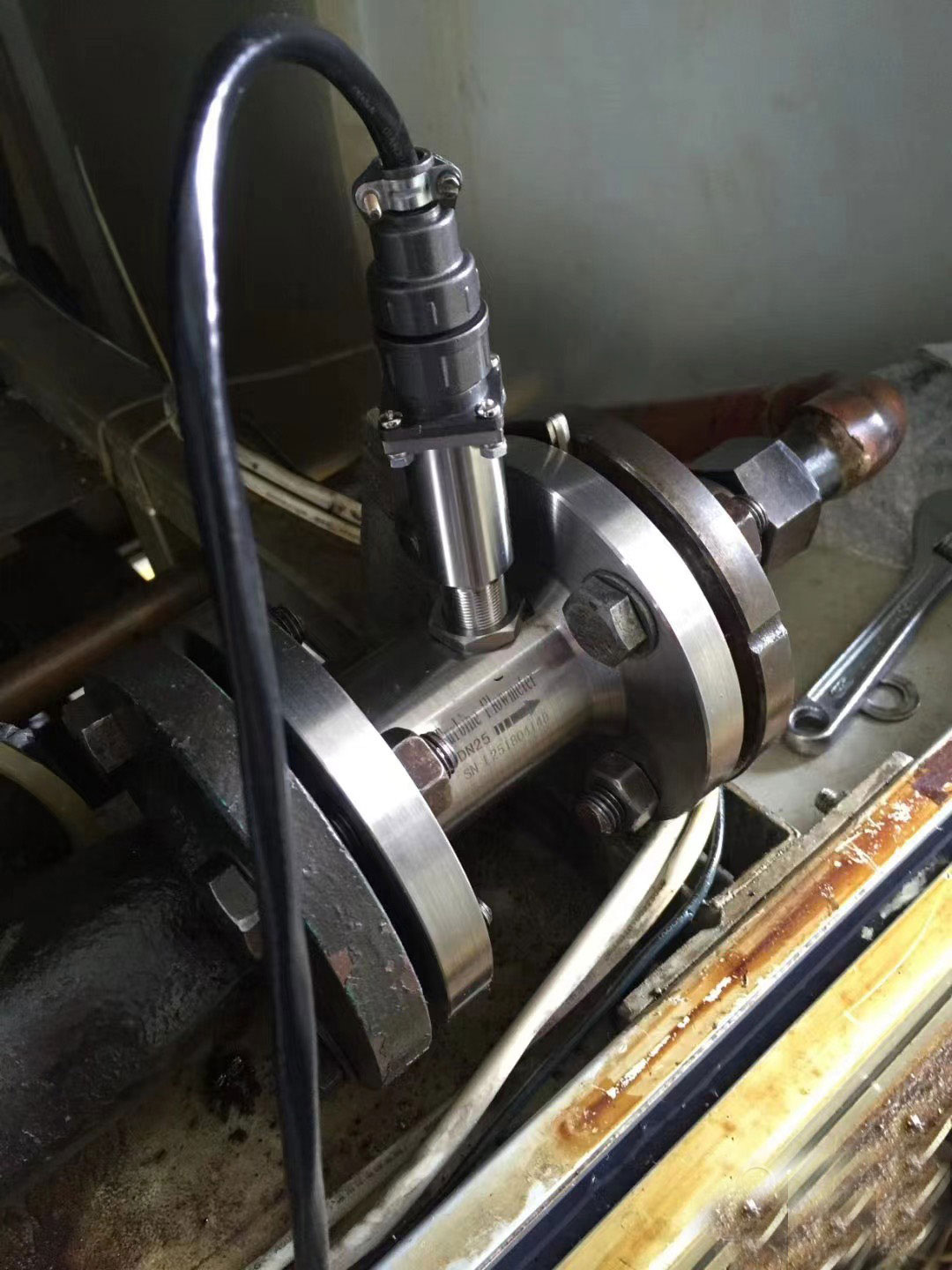

Débitmètre à turbine pour la mesure du carburant

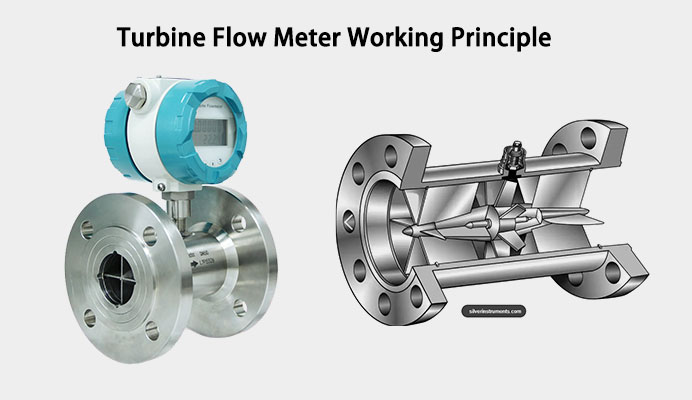

Les compteurs à turbine mesurent le débit de carburant en faisant tourner un rotor dans le circuit d'écoulement et en comptant les tours de ce rotor grâce à une bobine de détection. Plus légers, moins chers et plus compacts qu'un compteur à engrenages ovales de même diamètre, ils sont privilégiés pour l'essence, le diesel et le kérosène lorsque le budget ou l'espace disponible sont limités et que le carburant est propre.

Spécifications du compteur à turbine pour le service de carburant

Comme le rotor d'une turbine est une pièce mécanique mobile, les particules présentes dans le carburant usent les paliers au fil du temps. Ce problème ne se pose pas avec du gazole ou de l'essence filtrés acheminés par pipeline, mais il le devient avec les réservoirs anciens contenant des sédiments, ou sur les sites où le carburant est livré par camion-citerne et remué lors du transfert. Si la qualité de votre carburant est douteuse, prévoyez un budget pour un filtre en amont ou optez pour un engrenage ovale, qui tolère les particules fines avec une usure moindre.

Pour l'essence et autres carburants à point d'éclair bas, vérifiez que vous avez besoin d'un transmetteur ATEX Zone 1 ou équivalent pour zones dangereuses avant de passer commande. Un transmetteur à impulsions de base capteur de débit de turbine L'option sans affichage local est la moins coûteuse et est courante lorsque le client possède déjà un automate programmable ou un calculateur de débit pour effectuer la totalisation. Débitmètres numériques à turbine pour carburant sont disponibles avec affichage électronique, sortie 4-20 mA, HART ou même Modbus.

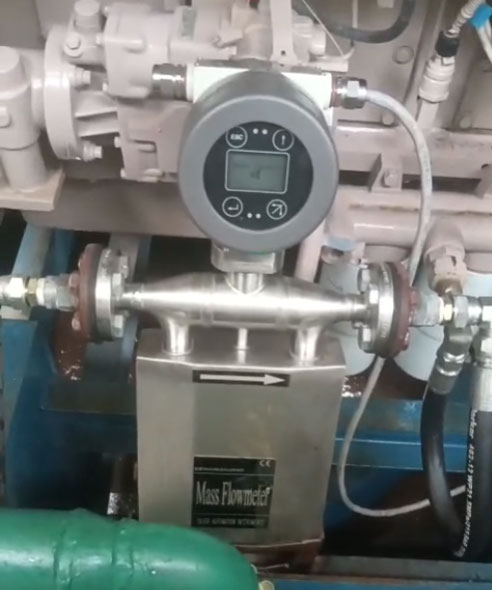

Débitmètre massique Coriolis pour la mesure du carburant

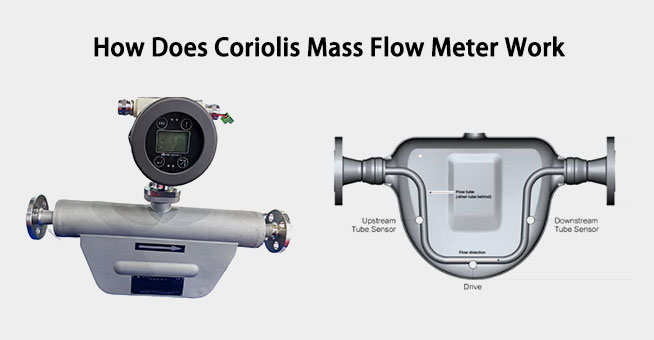

UN Débitmètre massique Coriolis mesure directement le débit massique en détectant le déphasage induit dans un tube vibrant lors du passage du carburant, avec une grande précision débitmètre massique de fioul Il n'y a aucune dépendance vis-à-vis du profil de vitesse du fluide, de la viscosité ou des hypothèses de densité, c'est pourquoi c'est la technologie vers laquelle se tournent les organismes de réglementation et les exploitants de terminaux lorsque l'argent change de mains en fonction de la lecture, qu'il s'agisse du soutage de diesel, du chargement de terminaux pétroliers ou du transfert de pétrole brut.

Spécifications Coriolis pour le service de carburant

L'affichage de la densité est un atout pratique, bien plus qu'une simple spécification. Les opérateurs de terminaux l'utilisent pour signaler en temps réel les carburants non conformes ou frelatés, sans avoir à envoyer d'échantillon au laboratoire au préalable. Ceci est particulièrement important pour l'essence, où la dilution avec des solvants moins chers est un problème connu sur certains marchés, et pour le fioul lourd, où cette même mesure de densité est directement intégrée au bilan massique utilisé pour le bon de livraison.

Les compteurs Coriolis nécessitent une pression de ligne plus élevée que les compteurs à engrenages ovales ou à turbine de même taille pour compenser la chute de pression à travers le tube vibrant. Il est donc important de vérifier la pression disponible avant de faire une spécification, en particulier sur les systèmes alimentés par gravité ou à faible hauteur manométrique.

Pour les systèmes d'injection chimique haute pression ou les stations de ravitaillement en hydrogène nécessitant également un dosage de liquide à gamme de carburant sur la même plateforme, nous construisons également un Débitmètre Coriolis haute pression calibré à 700 bars (10 150 psi).

Choisir la technologie adaptée en fonction du type de carburant et de l'application

Voilà le point essentiel : il n’existe pas de débitmètre de carburant idéal. Le choix approprié dépend du type de carburant, du diamètre de la conduite, prix du budget , la classification des risques et si la mesure doit être valable pour la facturation ou le transfert de propriété, ou simplement pour la surveillance opérationnelle.

Plus de détails sur les types de débitmètres de fioul : 4 technologies clés pour la mesure du débit d'huile

Modèles d'application typiques

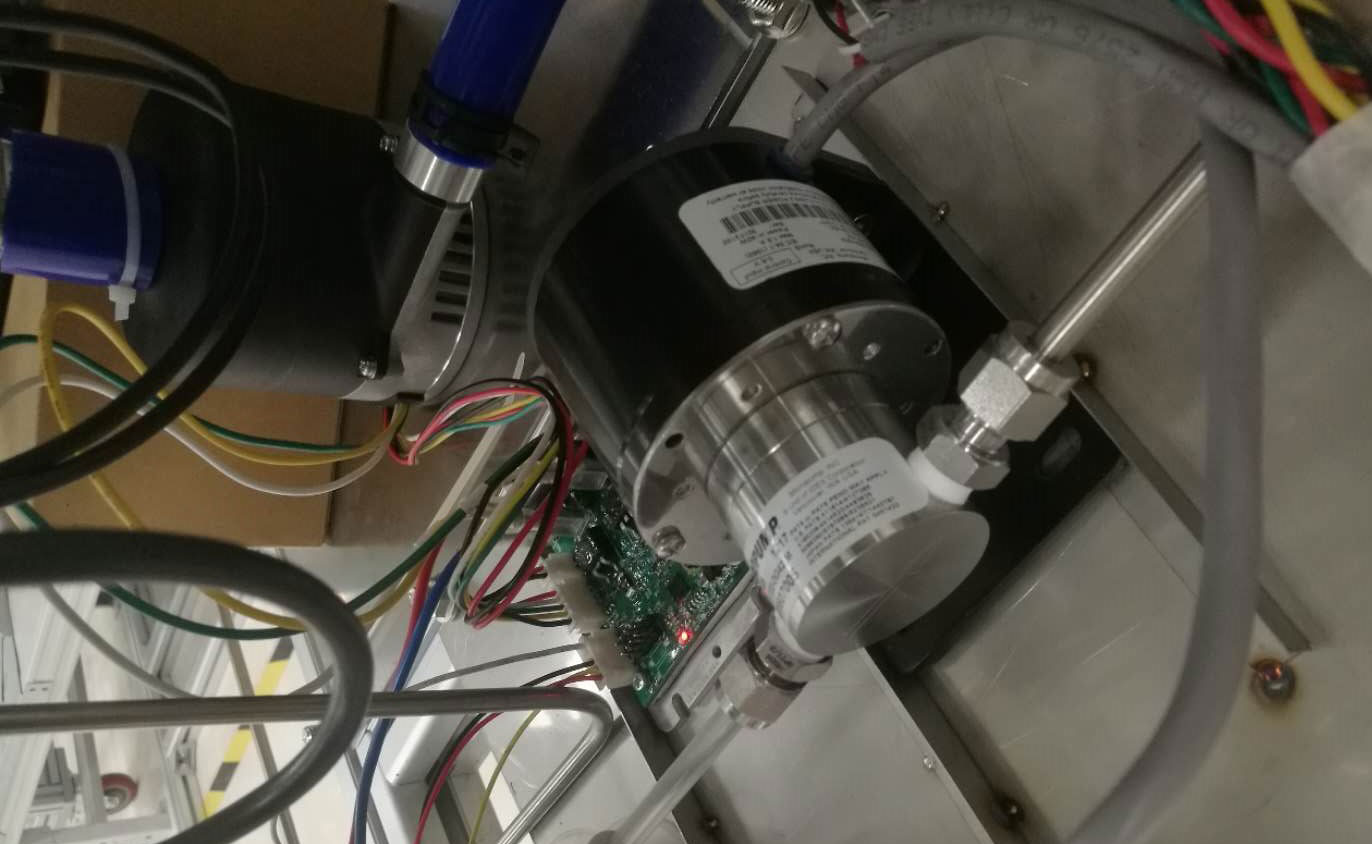

Surveillance du carburant des groupes électrogènes sur les sites isolés

Un problème que nous observons régulièrement chez les opérateurs de tours de télécommunications et sur les chantiers de construction en Asie du Sud-Est et en Afrique de l'Ouest : un groupe électrogène de secours consomme plus de diesel que ne le suggère le profil de charge, et le responsable du site est incapable de déterminer si la cause est un injecteur usé, un mauvais réglage du régulateur ou une fuite de carburant du réservoir pendant la nuit.

La solution est généralement la même : installer un réducteur ovale sur les lignes d'alimentation et de retour, avec sortie impulsionnelle, alimentant le contrôleur du groupe électrogène. Ainsi, la consommation journalière est enregistrée automatiquement, sans intervention d'un technicien pour la vidange du réservoir. Une fois que le contrôleur dispose d'une valeur précise, les cas de vol et d'usure mécanique se distinguent en une ou deux semaines grâce aux données enregistrées : le vol se manifeste par une variation brutale, tandis que l'usure mécanique se traduit par une dérive progressive.

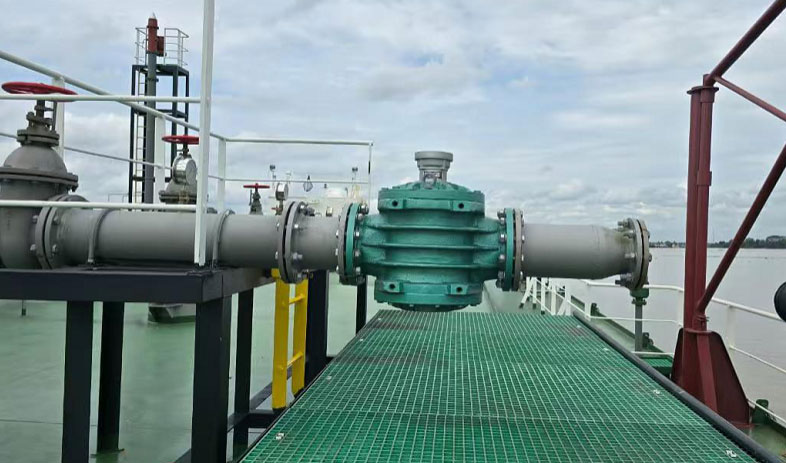

Transfert de carburant de soute et de garde du terminal

Sur le marin Côté terminal, la question récurrente est différente : non pas la quantité de carburant consommée, mais la concordance entre le volume livré et le volume facturé. Un débitmètre à engrenages ovales à haute viscosité chauffé ou un débitmètre Coriolis sur la ligne de chargement, associé à un densimètre (le cas échéant), fournit aux deux parties une valeur qu’elles peuvent vérifier sur le bon de livraison sans attendre les résultats d’une analyse en laboratoire.

Aucune de ces deux études ne constitue une étude de cas formelle avec des données publiées. Toutes deux décrivent des tendances récurrentes dans une grande partie des demandes de renseignements sur le comptage du carburant que nous recevons, et elles déterminent le type de compteur que nous recommandons par défaut : compteur à engrenages ovales à sortie impulsionnelle pour la surveillance du carburant moteur, et compteur à engrenages ovales Coriolis ou chauffés pour le transfert de propriété et le soutage, sauf si les conditions spécifiques du site du client imposent une autre solution.

Instruments complémentaires pour le stockage et la distribution du carburant

Un débitmètre indique la quantité de carburant qui circule dans une conduite. La plupart des systèmes d'alimentation nécessitent également de connaître la quantité de carburant restante dans le réservoir et la pression dans la conduite ; ces deux points nous sont fréquemment posés, il est donc pertinent de les aborder ici.

Capteurs de niveau de carburantÀ installer dans le réservoir et à associer naturellement à un débitmètre sur la ligne d'alimentation : la tendance du niveau confirme le débit total au fil du temps, et une incohérence entre les deux est généralement le premier signe d'une fuite ou d'une mauvaise connexion plutôt que d'un mauvais débitmètre.

UN manomètre de pression de carburant diesel Il est judicieux d'ajouter un dispositif en amont du débitmètre sur toute installation où la pression disponible est incertaine, car une basse pression est la raison la plus courante pour laquelle un débitmètre à engrenages ovales Coriolis ou à haute viscosité sous-estime la pression.

Pour les applications en amont, plus proches de la tête de puits ou du parc de stockage terminal, notre débitmètre de pétrole brut ligne et standard Débitmètre numérique de carburant diesel Les modèles proposés couvrent les tailles les plus couramment demandées pour les bras de chargement et le ravitaillement des camions-citernes.

Notes d'installation et de signalisation

• Installez sans problème les débitmètres à engrenages ovales et les débitmètres Coriolis à proximité des coudes ou des vannes ; les débitmètres à turbine nécessitent environ 5D en amont et 3D en aval d'un tuyau droit pour établir le profil de vitesse.
• Mettez le corps du compteur à la terre sur une tuyauterie métallique afin de dissiper les charges statiques. Ceci est particulièrement important avec l'essence et autres carburants à faible conductivité et à forte volatilité lors des opérations de remplissage rapide, où l'accumulation d'électricité statique représente un risque réel d'inflammation.
• Spécifiez des transmetteurs homologués ATEX Zone 1 ou équivalent pour les zones dangereuses pour les points de distribution d'essence et tout carburant à bas point d'éclair ; les boîtiers standard pour diesel ne sont pas automatiquement adaptés.
• Utilisez une interface 4-20 mA ou HART lorsque le compteur alimente une seule entrée analogique d'un automate programmable ; utilisez Modbus RTU sur RS485 lorsque plusieurs compteurs partagent un même contrôleur et que vous souhaitez éviter d'utiliser une carte analogique par compteur. Modbus TCP/IP n'est pas pris en charge par nos transmetteurs de compteurs de carburant.
• Prévoir une crépine en amont de tout débitmètre à turbine sur les installations alimentées par camion-citerne ou les réservoirs plus anciens, car la perturbation des sédiments pendant la livraison est la cause la plus fréquente d'usure prématurée des paliers.
• Vérifiez la pression de ligne disponible avant de spécifier un débitmètre Coriolis, en particulier pour les réservoirs journaliers alimentés par gravité, car le tube vibrant ajoute une perte de pression plus importante qu'un débitmètre à engrenage ovale ou à turbine équivalent.
• Chauffez et isolez la conduite en amont de tout compteur de fioul lourd, car une viscosité supérieure à la plage nominale du train d'engrenages bloquera le rotor ou le débit d'air à travers le corps du compteur.

Étalonnage et précision à long terme

Un débitmètre de carburant peut dériver pour différentes raisons selon la technologie, et savoir quel mode de défaillance s'applique à votre débitmètre détermine la fréquence à laquelle vous devez le démonter pour le réétalonner.

Les compteurs à engrenages ovales et à turbine subissent une usure mécanique. Le jeu des engrenages augmente et les roulements du rotor se desserrent au fil des années d'utilisation, ce qui entraîne une diminution progressive de la précision plutôt qu'une panne brutale. La plupart des exploitants procèdent à un réétalonnage tous les 12 à 24 mois, voire plus fréquemment sur les sites où la filtration du carburant est insuffisante ou où l'on utilise du fioul lourd. Les compteurs Coriolis, quant à eux, ne comportent aucune pièce mobile sujette à l'usure ; il est donc essentiel de vérifier régulièrement le point zéro, notamment après tout événement susceptible d'avoir introduit de l'air emprisonné ou une surpression dans la conduite.

Pour les contrats de transfert de propriété et de soutage, demandez un certificat d'étalonnage d'usine rattaché à une norme reconnue avant l'expédition du compteur et vérifiez que le chiffre de précision indiqué correspond à la plage de débit et au type de carburant que vous utiliserez, car la précision de certains types de compteurs diminue en bas de la plage nominale ou varie en fonction de la viscosité.

Foire aux questions

Obtenez une recommandation pour un débitmètre de carburant

Veuillez nous indiquer le type de carburant, le diamètre de la tuyauterie (DN ou pouces), le débit (L/min ou GPM), la pression de la conduite (bar ou psi), la température de fonctionnement (°C ou °F) et si l'application nécessite un dosage à l'alimentation uniquement ou à l'alimentation et au retour. Nous vous recommanderons un doseur à engrenages ovales, à turbine ou Coriolis en fonction de vos conditions de fonctionnement réelles et du type de carburant, et non selon les spécifications d'un catalogue standard.

Découvrez la gamme complète : débitmètre à engrenage ovale , débitmètre à turbine liquide , ou contactez directement notre équipe d'ingénierie à l'adresse sales@silverinstruments.com.

Pour le comptage général du fioul et du diesel, consultez notre débitmètre d'huile et débitmètre de carburant diesel pages, ou renseignez-vous sur les débitmètre à turbine options directement.

Lectures complémentaires : Sélection d'un débitmètre massique Coriolis pour le dosage du gazole , et comment choisir un débitmètre .
