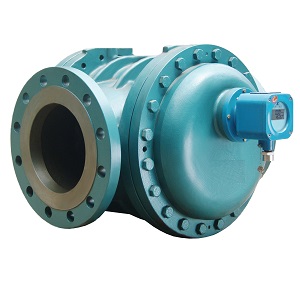

Débitmètre à déplacement positif de 12 pouces : précision, durabilité et performances

Débitmètre volumétrique à engrenages hélicoïdaux de 12 pouces (DN300) pour huile et carburant

Si les débitmètres volumétriques (DP) de petite taille, tels que les modèles de 2, 3 ou 4 pouces, sont courants, un débitmètre volumétrique de 12 pouces (DN300) est beaucoup plus difficile à trouver. Seuls quelques fabricants sont capables de fabriquer des débitmètres DP de grande capacité et fiables. Silver Automation Instruments en fait partie. Notre débitmètre à engrenages hélicoïdaux de 12 pouces est conçu pour le carburant, l'huile, le pétrole brut et le diesel , offrant des mesures volumétriques précises pour les applications industrielles exigeantes.

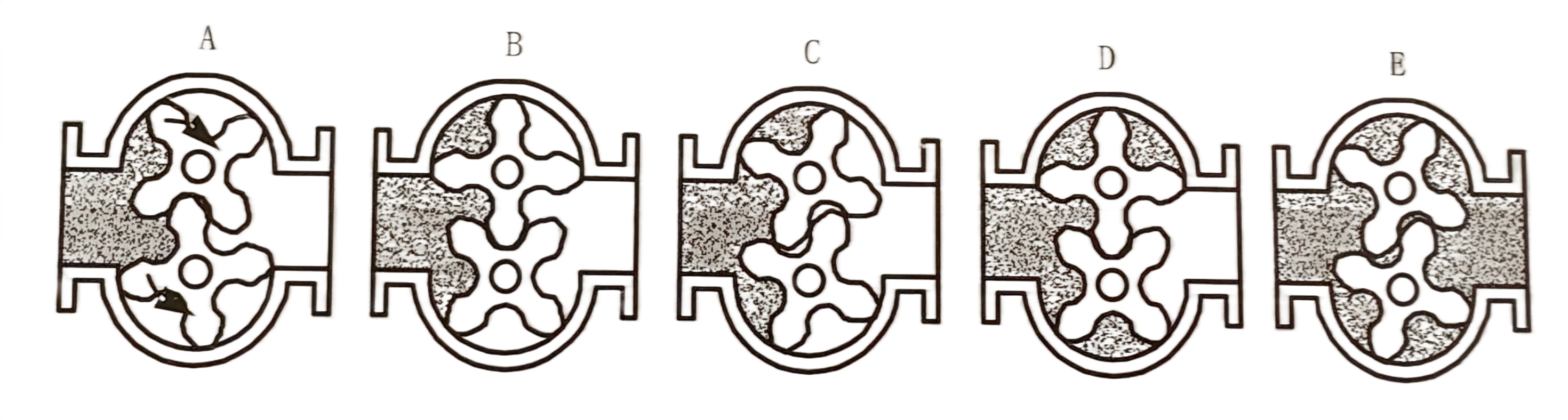

Principe de fonctionnement : Comment un débitmètre PD à engrenages hélicoïdaux mesure le débit

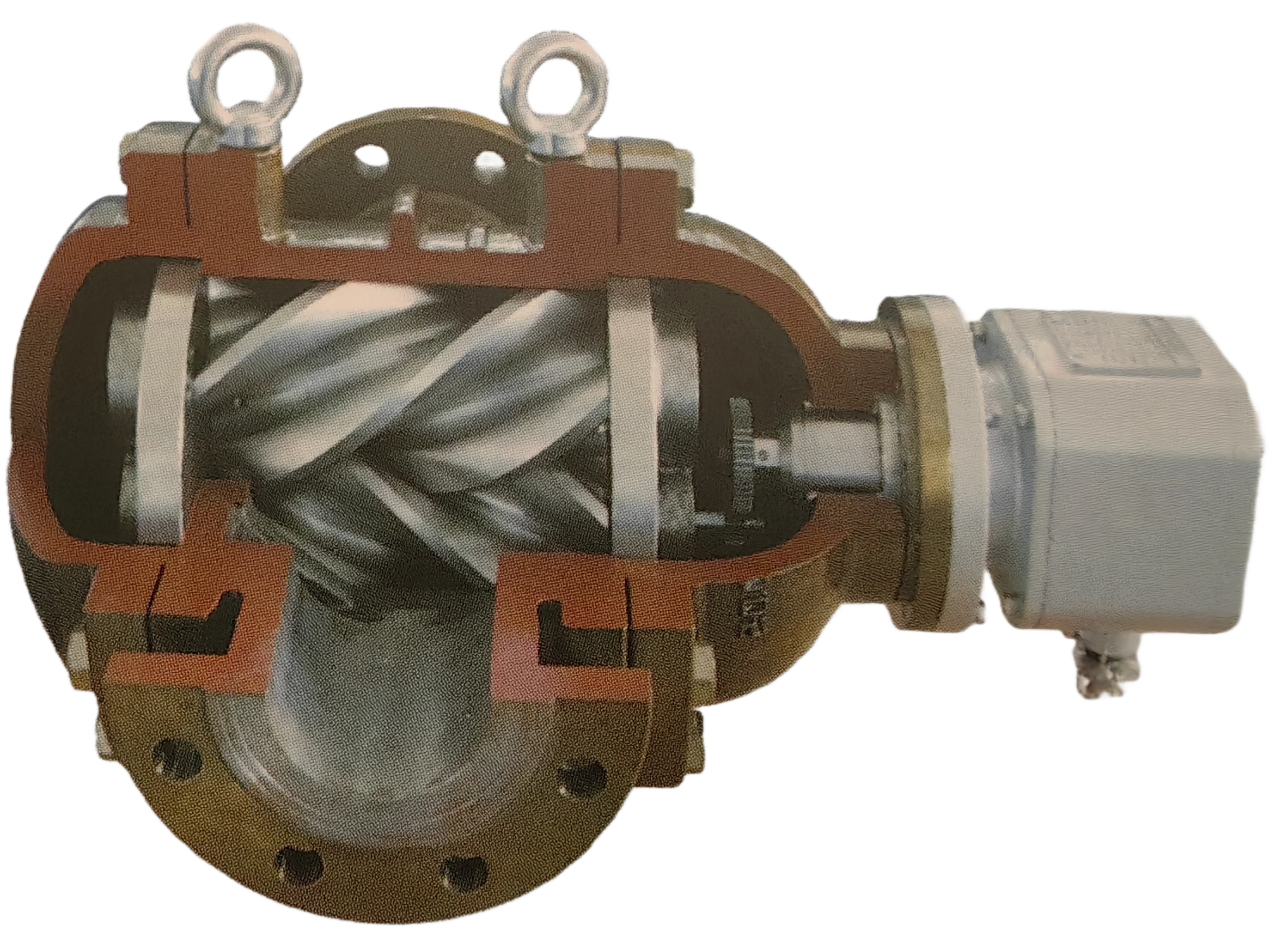

Un débitmètre volumétrique (DP) divise le fluide en volumes fixes et répétables. Dans un débitmètre à engrenages hélicoïdaux , deux rotors hélicoïdaux usinés avec précision tournent dans une chambre de mesure lors du passage du liquide. Chaque rotation complète déplace un volume de base fixe ; le nombre total de rotations est donc directement proportionnel au débit volumétrique.

Comme les rotors n'entrent pas en contact entre eux ni avec les parois de la chambre, l'usure mécanique est minimale et la durée de vie prolongée. Le profil hélicoïdal assure un écoulement régulier et à faibles pulsations , réduisant ainsi les vibrations et les ondulations de pression susceptibles d'affecter les instruments ou les vannes de régulation en aval. Cela permet de réduire le bruit, d'obtenir des signaux plus stables et des données précises pour le contrôle automatisé, ce qui est idéal pour le dosage d'huile et de carburant , où la stabilité des mesures et la répétabilité à long terme sont essentielles.

Principales caractéristiques et avantages

1. Haute précision et répétabilité — Jusqu'à ±0,2 % de précision avec une excellente répétabilité ; convient au transfert de garde et au contrôle des processus.
2. Large capacité de viscosité — Gère les liquides jusqu'à 3 500 cP , couvrant les huiles lourdes/bitumes/lubrifiants (les compteurs à engrenages ovales conviennent généralement à une viscosité plus faible ; la sélection dépend des conditions du processus).
3. Faible perte de charge et faible bruit — Les engrenages hélicoïdaux minimisent la résistance à l'écoulement et les vibrations mécaniques pour des lectures plus silencieuses et stables.
4. Résistance à la température et à la pression — Jusqu'à 250 °C (avec chemises chauffantes) et pressions nominales jusqu'à 900 psig (selon le modèle).
5. Sorties flexibles — Registre mécanique ou transmetteur électronique avec impulsion, 4–20 mA, MODBUS RTU ou HART.
6. Matériaux robustes — Acier inoxydable, acier moulé ou alliage d’aluminium (selon le modèle) pour s’adapter à différents fluides, niveaux de corrosion et budgets.
7. Entretien et étalonnage faciles — Un mécanisme simple et un usinage de précision réduisent les temps d'arrêt et les coûts du cycle de vie.

Ces atouts font du compteur PD de 12 pouces un choix polyvalent pour le raffinage du pétrole, le traitement chimique, la production d’électricité, le ravitaillement en carburant marin et la logistique des liquides en vrac.

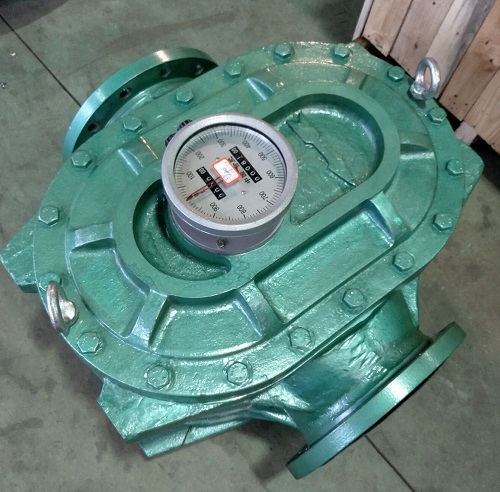

Débitmètre mécanique de 12 pouces pour la mesure du carburant et de l'huile

Un débitmètre mécanique de 12 pouces est idéal pour le transfert de grands volumes de diesel, de fioul, de pétrole brut et d'autres hydrocarbures. Sa chambre à engrenages hélicoïdaux assure une mesure fluide et à faibles pulsations, même à débits élevés (jusqu'à environ 900 m³/h , selon la viscosité). L'indicateur mécanique offre un affichage visuel direct, fiable pour les sites sans alimentation externe. Fabriqué en acier au carbone et en acier inoxydable, ce débitmètre est conçu pour une longue durée de vie dans les environnements difficiles, des terminaux de chargement aux dépôts de carburant et aux réseaux de distribution de pétrole.

Applications dans tous les secteurs

• Mesure du débit de pétrole dans les pipelines, les terminaux et les raffineries
• Dosage de carburant pour diesel, kérosène, carburants d'aviation
• Dosage et mélange de produits chimiques (liquides visqueux, options de chemise chauffante)
• Surveillance du lubrifiant et de l'huile hydraulique
• Transfert de garde entre fournisseurs et utilisateurs finaux
• Bitume/asphalte avec versions gainées

Construction et matériaux

Chaque unité comprend un capteur de débit de précision, un dispositif de réglage de précision , un registre mécanique ou numérique et un transmetteur de signal . Des engrenages de synchronisation sont situés à l'extérieur de la chambre de mesure pour synchroniser les rotors sans contact interne. Des chemises chauffantes optionnelles (eau chaude/huile/vapeur, généralement ≤ 200 °C) permettent de maintenir les liquides visqueux à des conditions optimales sans endommager le corps du compteur. Les classes de pression disponibles incluent PN16, PN25, PN40 et 6,3 MPa (selon le modèle). Des conceptions simple ou double corps sont disponibles pour s'adapter aux besoins de débit et d'installation.

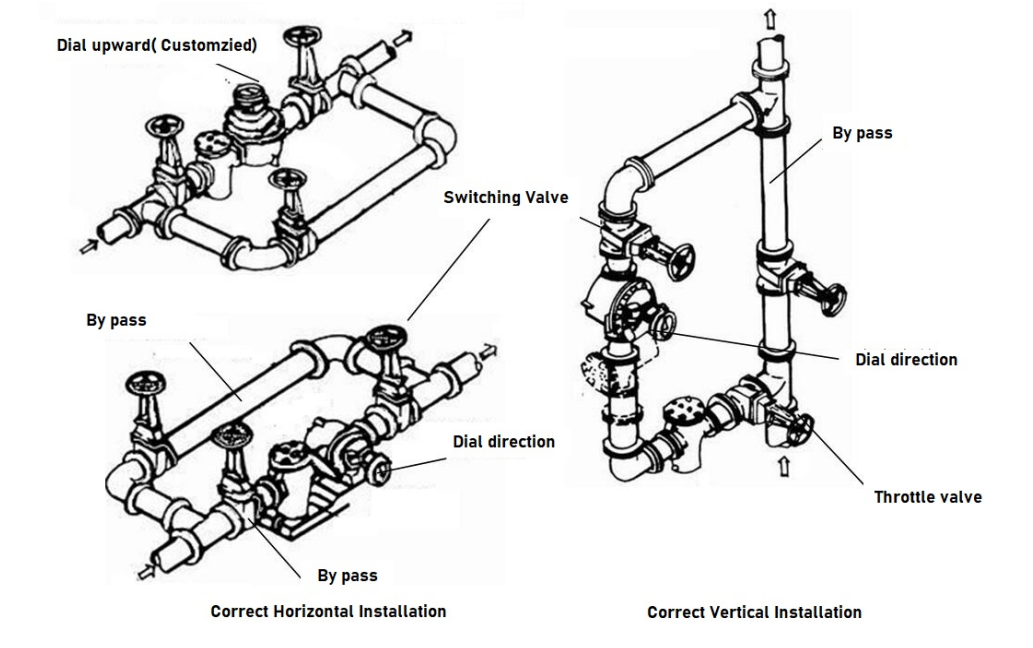

Directives d'installation

• Installez un filtre en amont pour empêcher la pénétration de débris.
• Utiliser un séparateur de gaz si du gaz/des bulles entraînés sont présents.
• Faites correspondre le sens du débit à la flèche sur le corps du compteur.
• Évitez les changements rapides de soupapes qui provoquent des chocs de pression .
• Fonctionne à 40–80 % du débit maximum pour une meilleure précision.
• Prévoir une ligne de dérivation si une mesure continue est requise pendant la maintenance.
• Évitez l’étalonnage de l’eau pour les compteurs en fonte/acier moulé, sauf approbation spécifique.

Résumé des performances techniques

• Taille : 12 pouces (DN300) — conçu pour les canalisations DN300 pour mesurer des débits de liquide importants.
• Plage de débit : jusqu'à ~800–900 m³/h (typique ; dépend de la viscosité et de la configuration).
• Précision : ±0,2 % ou ±0,5 % (selon le modèle/la configuration).
• Répétabilité : ≤ 1/3 de l'erreur de base.
• Température : −41 °C à +250 °C (avec options radiateur/enveloppe haute température).
• Capacité de viscosité : jusqu'à 3500 cP .
• Sorties : Impulsion, 4–20 mA, HART ou affichage mécanique.
• Pression nominale : jusqu'à 6,3 MPa (spécifique au modèle).
• Antidéflagrant : options pour zones dangereuses.

Viscosité vs. Débit typique (12 pouces)

Les valeurs suivantes sont des exemples basés sur des applications courantes et ne représentent pas toutes les conditions de l'industrie.

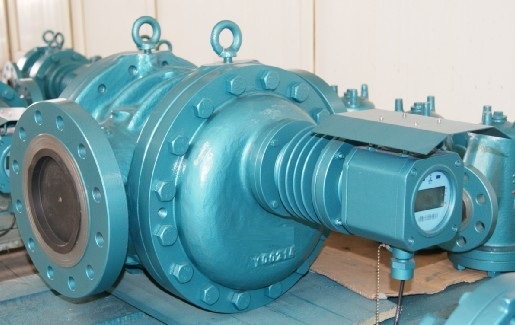

Pourquoi choisir Silver Automation Instruments

Fabricant expérimenté de débitmètres en Chine , Silver Automation Instruments fournit des débitmètres volumétriques , à turbine , à effet Coriolis et magnétiques dans le monde entier. Nous nous concentrons sur des produits économiques et performants, avec un support technique réactif. Chaque débitmètre est testé avant expédition et notre système qualité est conforme aux normes internationales (par exemple, ISO 9001, CE).

Conclusion

Le débitmètre PD à engrenages hélicoïdaux de 12 pouces (DN300) de Silver Automation Instruments offre des mesures volumétriques précises et stables pour les applications de pétrole , de carburant et autres liquides en vrac. Grâce à ses matériaux robustes, ses E/S flexibles, ses options de gaine et son entretien simplifié, il offre la fiabilité et le coût total de possession attendus par les industriels.

Que vous gériez un réseau de distribution de pétrole, une installation de stockage de carburant ou une ligne de transfert de produits chimiques, notre compteur PD de 12 pouces garantit que chaque goutte compte, avec précision et efficacité.

FAQ — Débitmètre à déplacement positif de 12 pouces (DN300)

1) Quelle est la longueur de bride à bride (face à face) d'un débitmètre PD de 12 pouces ?

La longueur face à face typique pour un débitmètre à déplacement positif de 12 pouces (DN300) est de 800 mm.

2) Combien pèse un débitmètre à déplacement positif de 12 pouces ?

Le poids net est d'environ 890 kg . Le poids total à l'expédition peut varier selon les options et les matériaux.

3) Un débitmètre PD de 12 pouces nécessite-t-il un passage droit (tuyau droit) pour l'installation ?

Aucune ligne droite n'est requise. Contrairement à de nombreux débitmètres à vitesse variable, un débitmètre PD à engrenages hélicoïdaux ne nécessite pas de longueurs droites amont/aval.

4) Le compteur PD de 12 pouces peut-il utiliser un registre mécanique (pas d'alimentation externe) ?

Oui. Un enregistreur mécanique est disponible pour une indication locale sans alimentation. Des transmetteurs électroniques sont également disponibles en option.

5) Des sorties impulsionnelles, 4-20 mA ou MODBUS RTU sont-elles disponibles ?

Oui. Nous proposons des sorties impulsionnelles , 4-20 mA et MODBUS RTU . Veuillez préciser vos besoins en E/S lors de votre commande.

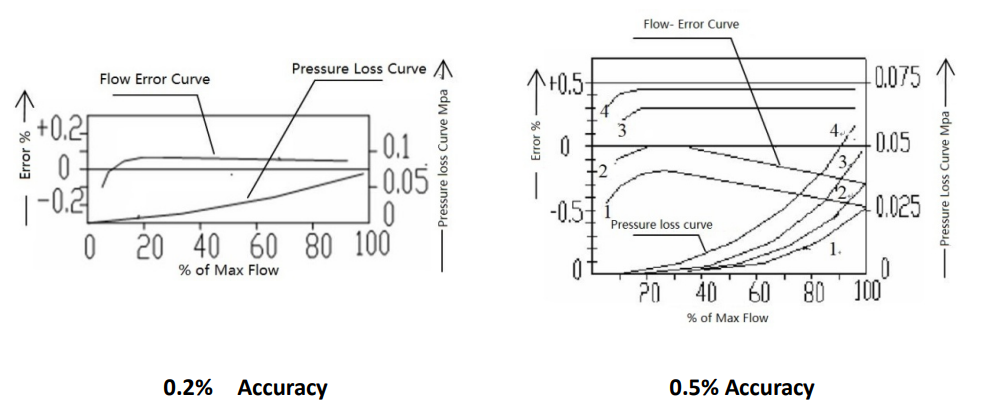

6) Pouvez-vous fournir une courbe de chute de pression (ΔP) pour le débitmètre PD de 12 pouces ?

Oui. Des courbes de perte de charge peuvent être fournies sur demande, en fonction de la viscosité, du débit et de la température de votre fluide. La courbe de perte de charge ci-dessous est fournie à titre indicatif.
