Pourquoi la mesure du débit est importante pour les inhibiteurs de corrosion
Les inhibiteurs de corrosion sont des produits chimiques importants utilisés dans l'industrie pétrolière et gazière, le traitement de l'eau et les procédés industriels pour protéger les pipelines et les équipements de la dégradation. Une mesure précise du débit garantit :
- Dosage précis de l'inhibiteur de corrosion – Un sous-dosage entraîne une protection insuffisante, tandis qu'un surdosage gaspille des produits chimiques coûteux.
- Efficacité du processus – La surveillance du débit en temps réel permet d’optimiser les taux d’injection d’inhibiteur.
- Contrôle des coûts – La mesure précise du débit évite la surutilisation de produits chimiques, réduisant ainsi les dépenses opérationnelles.
La mesure précise du débit d'inhibiteur de corrosion est importante
Cependant, la mesure du débit d’inhibiteur de corrosion présente des défis uniques : Principaux défis en matière de mesure :
- Des débits extrêmement faibles (aussi bas que 150 mL/min),
des débitmètres à faible débit sont nécessaires dans ces applications.
- Pression élevée du système (jusqu'à 200 bars ou plus), pour une mesure de débit d'environ 2900 psi ou haute pression, c'est vraiment difficile pour certains débitmètres en plastique.
- Variations de viscosité des fluides dues aux changements de température
- Compatibilité chimique – De nombreux débitmètres se dégradent lorsqu'ils sont exposés à des inhibiteurs agressifs,
les débitmètres en acier inoxydable sont donc exigeants dans ces applications.
Les débitmètres conventionnels (
débitmètre à turbine ,
débitmètre électromagnétique ou
débitmètre à ultrasons ) tombent souvent en panne dans ces conditions en raison d'une sensibilité insuffisante à de faibles débits ou de limitations de pression élevées.

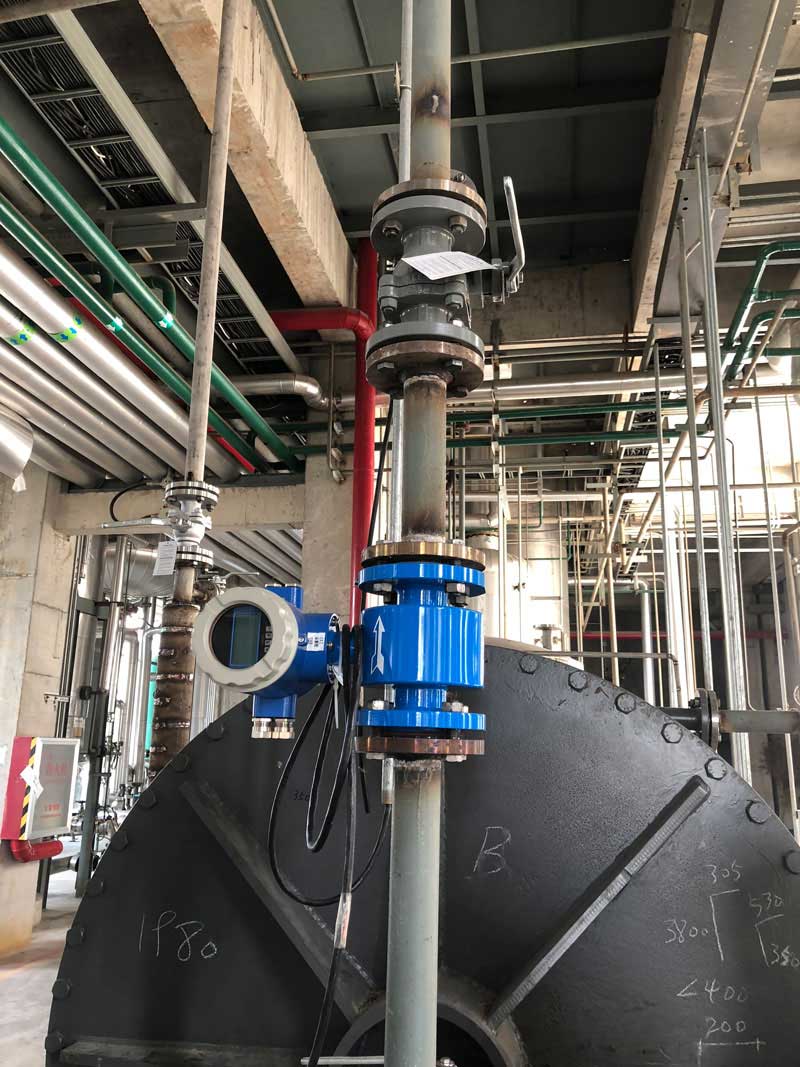

Les débitmètres conventionnels comme les débitmètres magnétiques échouent dans la mesure du débit d'inhibiteur de corrosion à faible débit

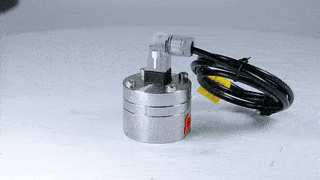

Micro-débitmètres à déplacement positif : la solution optimale pour le débit des inhibiteurs de corrosion
Les débitmètres à déplacement positif (PD) micrométriques, en particulier
les débitmètres à engrenages ovales , excellent dans les applications de mesure de débit d'inhibiteur de corrosion en raison de leur précision et de leur durabilité.

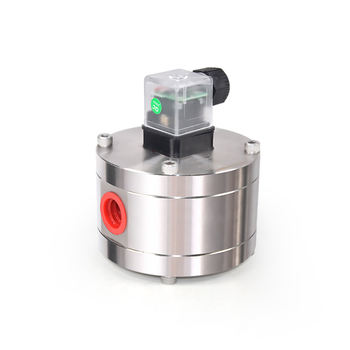

Solution optimale de mesure du débit d'inhibiteur de corrosion par débitmètre à engrenages ovales

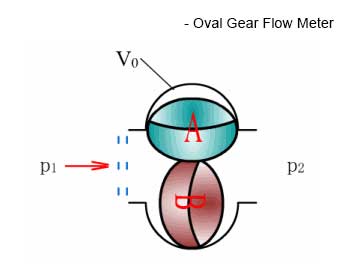

Comment fonctionnent les débitmètres à engrenages ovales
1. L'inhibiteur de corrosion pénètre dans la chambre de dosage, entraînant la rotation de deux engrenages elliptiques.
2. Des poches volumétriques précises piègent un volume fixe d'inhibiteur de corrosion par rotation.
3. Le mouvement des engrenages est détecté magnétiquement ou via des capteurs, convertissant le déplacement en débit.
✔ Haute précision même à faible débit – Mesure le débit jusqu'à 1 mL/min avec une répétabilité de ±0,5 %
✔ Supporte une pression extrême – Construction robuste résistant à plus de 200 bars
✔ Indépendant de la viscosité – Les performances restent stables même avec des inhibiteurs épaississants
✔ Résistance chimique – Disponible en acier inoxydable 316 pour la mesure des liquides corrosifs
✔ Aucune tuyauterie droite n'est requise avant et après le capteur de débit d' inhibiteur de corrosion - la conception compacte simplifie l'installation
Spécifications techniques des débitmètres Micro PD pour applications d'inhibiteurs
Tableau des plages de débit :
|
Flow meter model
|
Flow Range
|
|
LC-M2-AL
|
0.5-150 ml/min
|
|
LC-M2-SS
|
0.5-150 ml/min
|
|
LC-M5.2-AL
|
1-400 ml/min
|
|
LC-M5.2-SS
|
1-400 ml/min
|
|
LC-M5.1-AL
|
1~800ml/min
|
|
LC-M5.1-SS
|
1~800ml/min
|
|
LC-M6-AL
|
0.5~100 L/H
|
|
LC-M6-SS
|
0.5~100 L/H
|
|
LC-M9-AL
|
6~600 L/H
|
|
LC-M9-SS
|
6~600 L/H
|
|
LC-M12-AL
|
0.3~30 L/min
|
|
LC-M12-SS
|
0.3~30 L/min
|
|
LC-M25-AL
|
0.5~100L/min
|
|
LC-M25-SS
|
0.5~100L/min
|
Pression nominale : la pression standard pour le débitmètre est de 16 bars, nous pouvons fabriquer un débitmètre haute pression de 100 MPa (14 500 psi) au maximum.
Précision : +/-0,5 FS
Capteur de débit Options de matériaux : acier inoxydable 316 ou aluminium
Signal de sortie : 4-20 mA, impulsion (NPN ou PNP), MODBUS RTU
Plage de température : -40~ 350 °C
Comment choisir le bon débitmètre pour les inhibiteurs de corrosion
Lorsque vous choisissez un débitmètre micro PD pour les inhibiteurs de corrosion, tenez compte des éléments suivants :
- Plage de débit – Fournissez votre plage de débit à silverinstruments.com
- Compatibilité chimique – Vérifier que les matériaux mouillés résistent à la dégradation
- Pression nominale – Assurez-vous que le capteur de débit dépasse la pression maximale du système
- Sensibilité au débit minimum – Doit détecter le débit le plus bas attendu
- Certifications – ATEX pour zones dangereuses
-Sortie - quel type de sortie vous souhaitez, sortie numérique ou sorties analogiques
Conclusion:

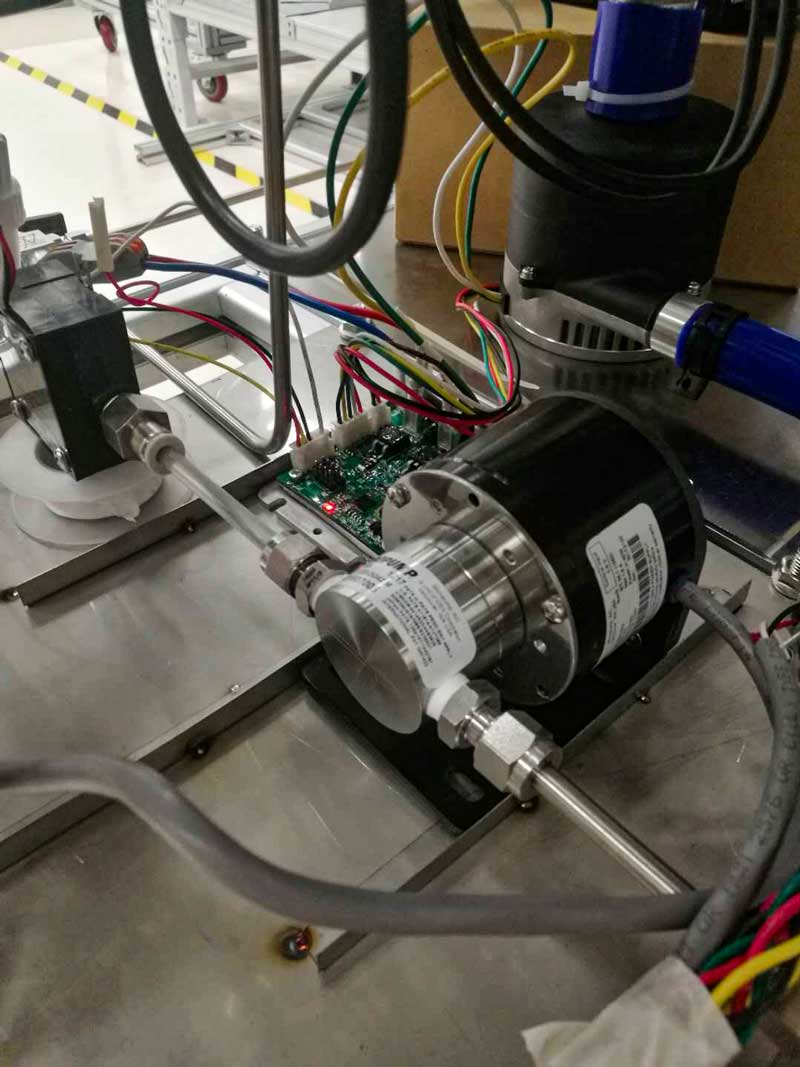

Les petits débitmètres à déplacement positif offrent une précision inégalée dans la mesure du débit des inhibiteurs de corrosion
Pour les systèmes d'injection d'inhibiteurs de corrosion, les petits débitmètres volumétriques offrent une précision inégalée dans des conditions de haute pression et de faible débit. Leur conception robuste, leur résistance aux produits chimiques agressifs et leur capacité à mesurer de faibles volumes en font la solution idéale pour des performances fiables et durables.
En investissant dans un débitmètre à engrenages elliptiques de précision, les opérateurs garantissent un dosage optimal de l'inhibiteur, une réduction des déchets chimiques et une durée de vie prolongée des actifs, offrant ainsi un retour sur investissement mesurable grâce à une meilleure prévention de la corrosion.
