Types de débitmètres de gaz naturel?

Pourquoi a-t-on besoin de mesurer le débit de gaz naturel dans l'industrie ?

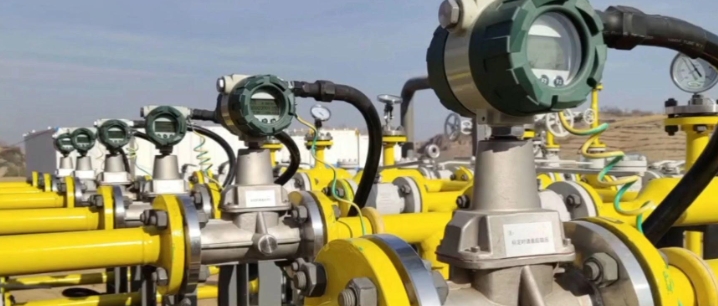

Le gaz naturel est un mélange gazeux combustible dont les hydrocarbures constituent le principal composant. Il est principalement composé d'un mélange d'hydrocarbures gazeux à faible masse moléculaire et de gaz non hydrocarbonés. Sa composition dominante est le méthane (85 %), auquel on ajoute de faibles quantités d'éthane (9 %), de propane (3 %), d'azote (2 %) et de butane (1 %). Principalement utilisé comme combustible, il sert également à la production de matières premières pour des produits chimiques tels que l'acétaldéhyde, l'acétylène, l'ammoniac, le noir de carbone, l'éthanol, le formaldéhyde, les carburants hydrocarbonés, l'huile hydrogénée, le méthanol, l'acide nitrique, le gaz de synthèse et le chlorure de vinyle. Le gaz naturel est comprimé à l'état liquide pour son stockage et son transport. Des débitmètres de gaz naturel sont nécessaires dans les mines de charbon, les usines d'acide nitrique, les centrales électriques, les usines de synthèse chimique organique, les raffineries de pétrole, etc.

N'oubliez jamais que pour obtenir une mesure précise, il est essentiel de disposer de la technologie adéquate. Voici les points à prendre en compte lors du choix d'un débitmètre pour gaz naturel. Un débitmètre industriel pour gaz naturel peut être utilisé pour surveiller l'arrivée de gaz à un brûleur, une chaudière, un four, une chaudière, etc.

Avec le développement de l'économie chinoise et les exigences environnementales croissantes, la consommation de gaz naturel a considérablement augmenté. Les méthodes traditionnelles de distribution du gaz naturel ne permettent plus de répondre aux besoins actuels. Face à l'essor continu du commerce du gaz naturel, la mesure précise de son débit est devenue primordiale, car elle influe directement sur la rentabilité des entreprises et les intérêts des consommateurs. Il est donc essentiel de mener des recherches sur la mesure du débit de gaz naturel. Cette mesure doit être réalisée en temps réel, avec précision et à moindre coût ; il est donc nécessaire d'utiliser un instrument de mesure de débit performant et économique pour mesurer le débit de gaz naturel avec exactitude et rapidité.

Comment choisir un débitmètre de gaz naturel ?

Besoin d'aide pour choisir un débitmètre de gaz naturel ? >>

1. À quoi servira-t-il ? Choisissez-vous des compteurs pour le sous-comptage, le traitement industriel des gaz, le transfert de propriété ou la surveillance ? S'agit-il d'un débitmètre volumétrique de gaz naturel ou débitmètre massique De quoi avez-vous besoin ? Quel sera le coût du débitmètre de gaz naturel ? En avez-vous besoin ? débitmètre de gaz naturel en ligne Ou bien un débitmètre de gaz naturel à insertion ?

Si vous n'êtes pas certain de la différence entre un débitmètre volumétrique et un débitmètre massique, ou si vous ne savez pas lequel est le plus adapté à votre application, vous pouvez consulter cette analyse comparative détaillée. « Débitmètre volumétrique et débit massique ? »

2. Quel type de gaz est mesuré ? S’agit-il d’un mélange de gaz ou d’un gaz pur ? Quels sont le débit, la température de traitement, la précision requise et la pression ? Le gaz sera-t-il propre et sec, ou impur, corrosif et humide ?

3. Où l'installation est-elle prévue ? Dans quelles conditions fonctionnera-t-elle ? Températures extrêmes ? La longueur de câble sera-t-elle suffisante en ligne droite ? Quelles sont les réglementations à respecter, le cas échéant ? Les vibrations ou le bruit sont-ils problématiques ?

#4 À quoi vous servira cet appareil ? Avez-vous besoin d’un totalisateur de débit local ou de gaz ? Quels étalonnages sont nécessaires ? Des composants électroniques avancés ou des mises à niveau seront-ils requis ? Avez-vous besoin d’un totalisateur de débitmètre de gaz naturel ? Un entretien sera-t-il nécessaire ? Avez-vous besoin d’un débitmètre de gaz naturel numérique ?

Une fois que vous aurez rassemblé toutes ces informations, vous pourrez prendre une décision plus éclairée lors du choix du capteur de débit de gaz approprié.

les quatre types de compteurs de gaz naturel qui existent

☪ Débit volumétrique

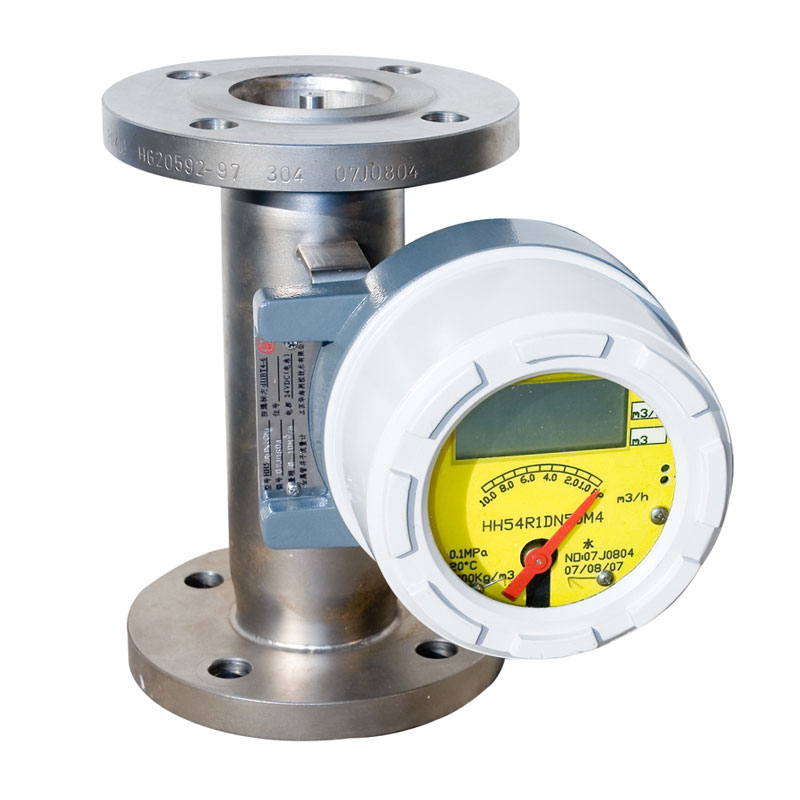

☪ Débitmètres (informations techniques supplémentaires sur les débitmètres à vitesse : Qu'est-ce qu'un débitmètre à vitesse variable ?
☪ Débitmètres inférentiels
☪ débitmètres massiques Pour la mesure du gaz naturel, plus d'informations techniques sur la mesure du débit massique : débitmètre massique

types de débitmètres de gaz naturel

Contactez-nous et laissez-nous choisir un compteur de gaz pour vous >>

Après avoir consulté le guide de sélection, vous avez probablement réduit votre choix à quelques mètres susceptibles de convenir à vos besoins. Il vous faut maintenant lister les avantages et les inconvénients de chaque modèle afin de prendre une décision plus éclairée, en fonction de leur principe de fonctionnement.

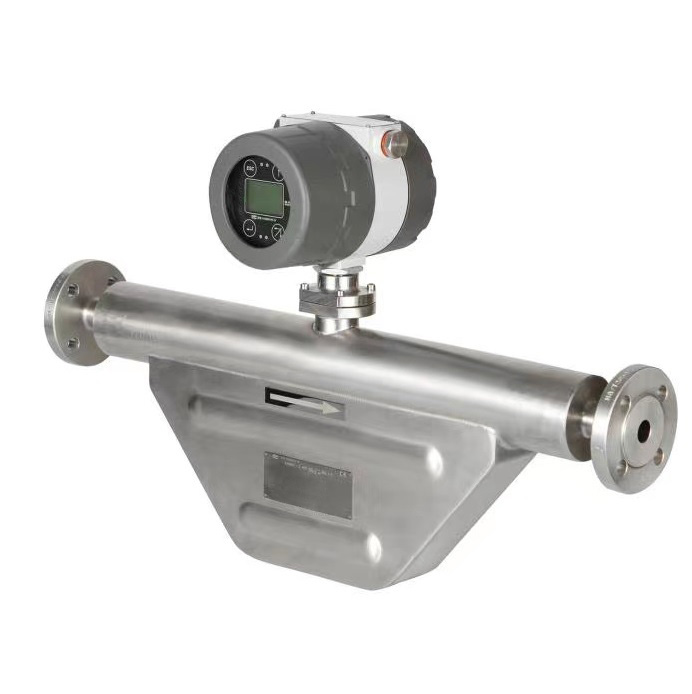

Débitmètre Coriolis - Débitmètre de gaz naturel de haute précision

✔ Débitmètres massiques Coriolis : Mesure directe du débit massique de gaz naturel. Les débitmètres Coriolis exploitent l’effet Coriolis, c’est-à-dire la déviation d’un fluide en mouvement due à la rotation de la Terre. Ces débitmètres sont constitués d’un tube vibrant dans lequel circule le gaz. Le mouvement du gaz provoque une torsion du tube, dont le degré de torsion est proportionnel au débit massique. Le débitmètre Coriolis est le meilleur débitmètre pour le gaz naturel ; il mesure directement le débit massique de gaz naturel avec une précision optimale et peut donc être utilisé pour le transfert de propriété du gaz naturel. Il peut également mesurer le débit de gaz naturel à haute pression (informations techniques supplémentaires disponibles). Débitmètre massique Coriolis haute pression Les débitmètres de GNL (gaz naturel liquéfié) fonctionnent à des températures cryogéniques, généralement autour de -162 °C (-260 °F). Ils sont spécialement conçus pour mesurer avec précision le débit de ce liquide ultra-froid. Parmi les modèles courants, on trouve les débitmètres massiques Coriolis cryogéniques. Informations techniques supplémentaires sur les débitmètres de GNL : débitmètre cryogénique

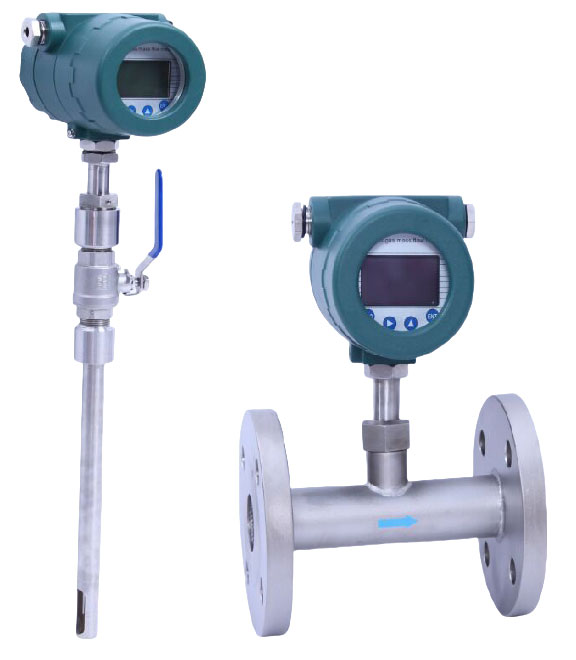

débitmètre massique thermique

✔ Débitmètres massiques thermiques : Ces débitmètres fonctionnent selon le principe que le taux de transfert de chaleur est proportionnel au débit massique du gaz. Ils se composent d'un élément chauffant et d'un ou plusieurs capteurs de température. La différence de température entre l'élément chauffant et le gaz permet de déterminer le débit. Les débitmètres massiques thermiques pour gaz naturel sont disponibles dans les unités suivantes : SCFM, kg/h, g/s, g/min, NL/h, mmscfd, Sm³/h et Nm³/h. Il existe des débitmètres à insertion et des débitmètres en ligne. Le prix de ces débitmètres peut être très avantageux pour les grands gazoducs. Plus d'informations : débitmètre à insertion et débitmètre en ligne.

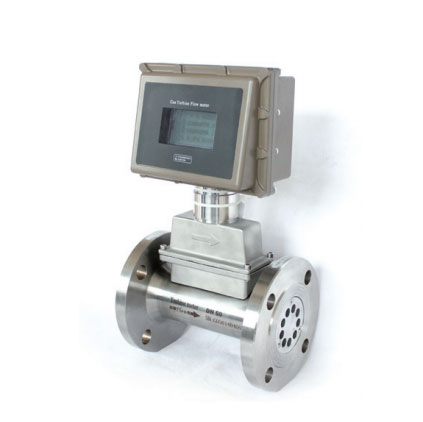

débitmètre à turbine à gaz

✔ Débitmètres à turbine : Ce type de débitmètre à gaz utilise une turbine placée dans le flux de gaz. Lorsque le gaz traverse le débitmètre, la turbine se met à tourner, et sa vitesse de rotation est proportionnelle au débit. Ce mouvement de rotation est converti en un signal électrique, qui sert ensuite à calculer le débit. Le débitmètre à turbine mesure le débit de gaz naturel et se caractérise par une faible perte de charge, une grande précision, une large plage de mesure de débit et une bonne résistance aux vibrations et aux pulsations. Parmi les débitmètres à turbine à gaz naturel de 2 pouces, on trouve couramment… débitmètre à turbine à gaz de 4 pouces , etc.

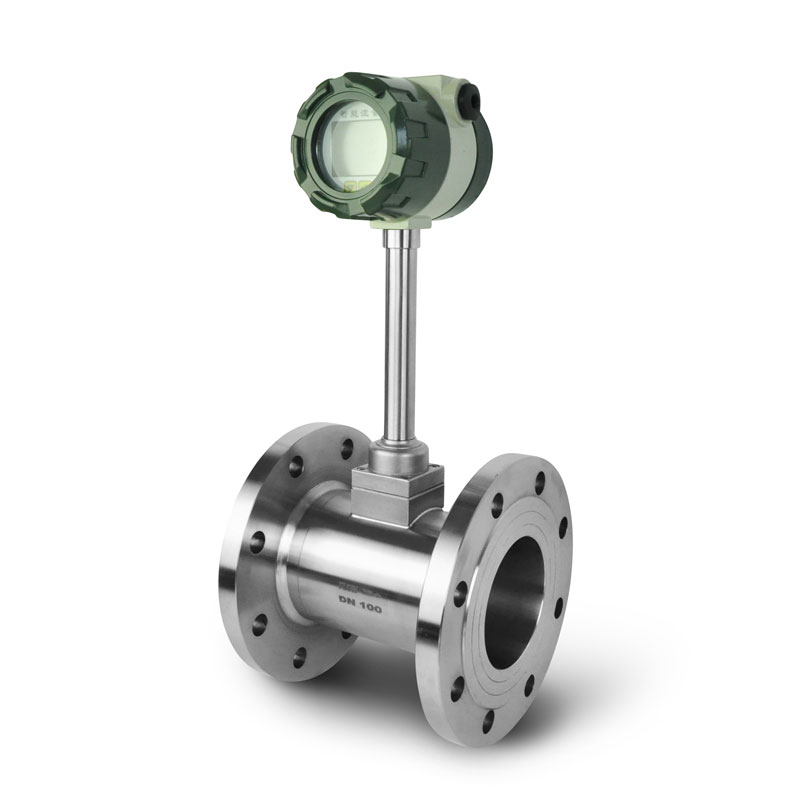

débitmètre à vortex

✔ Débitmètres à vortex : Ces débitmètres fonctionnent selon le principe suivant : lorsqu'un gaz s'écoule autour d'un obstacle (tel qu'une structure abrupte), des vortex se forment alternativement de part et d'autre de l'obstacle. Ces vortex sont détectés et comptés, et leur fréquence de formation permet de déterminer le débit. Le capteur interne du débitmètre à vortex ne comporte aucune pièce mobile, sa structure est simple et son coefficient de débit est stable, ce qui garantit une mesure fiable du débit de gaz naturel et un faible taux de défaillance. Le débitmètre numérique de gaz naturel peut fournir un signal d'impulsion numérique ou un signal de courant, et est compatible avec les protocoles de communication HART ou MODBUS.
