Au cœur de l'industrie moderne — des centrales électriques et raffineries aux réacteurs chimiques et fonderies métallurgiques — les processus fonctionnent souvent dans des conditions extrêmes. Mesurer le débit des liquides et des gaz à haute température est l'un des défis les plus importants en instrumentation de procédé. Les débitmètres standards peuvent échouer de manière catastrophique lorsqu'ils sont exposés à une chaleur intense, entraînant des données inexactes, des arrêts de production et des risques pour la sécurité.
Débitmètre à vapeur haute température
Gérer avec succès ces applications nécessite des débitmètres haute température spécialisés, conçus avec des matériaux robustes et des conceptions innovantes pour offrir précision et fiabilité là où d'autres échouent.
Silver Automation Instruments propose un portefeuille complet de capteurs de débit haute performance conçus pour les environnements thermiques les plus exigeants. Ce guide explore les différentes technologies disponibles et met en avant leurs applications idéales, vous aidant à sélectionner l’instrument parfait pour votre procédé à haute température.
Pourquoi la mesure de débit à haute température est-elle un défi ?
-
Mesurer des fluides chauds présente plusieurs obstacles techniques :
-
Limites des matériaux : les composants standards des capteurs de débit, les joints et l’électronique peuvent se dégrader, se déformer ou fondre à haute température.
-
Changements des propriétés du fluide : la densité et la viscosité des fluides changent considérablement avec la température, ce qui peut provoquer des inexactitudes importantes dans les débitmètres qui ne compensent pas ces variations.
-
Intégrité électronique : l’électronique sensible des transmetteurs doit être protégée de la chaleur intense du fluide pour éviter les dérives du signal et les pannes prématurées.
Sélection de la technologie de débitmètre haute température adaptée
Choisir la bonne technologie est crucial. Chaque type de débitmètre possède un principe de fonctionnement et des caractéristiques de conception uniques qui le rendent adapté à des applications spécifiques à haute température. La plupart des capteurs haute température de silverinstruments.com sont des solutions personnalisées, et non des produits standards.
Ci-dessous, un comparatif des températures maximales des fluides pour différents types de débitmètres proposés par Silver Automation Instruments.

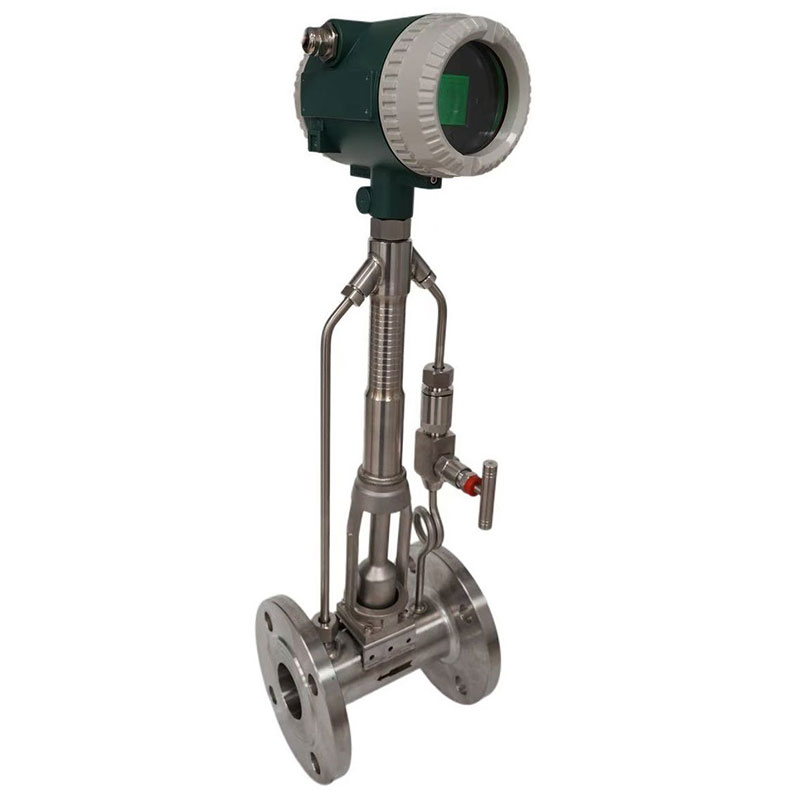

Débitmètres à vortex (jusqu'à 500°C / 932°F)
Les débitmètres à vortex sont un choix privilégié pour les applications à haute température en raison de leur conception simple et robuste, sans pièces mobiles. Ils mesurent le débit en détectant la fréquence des tourbillons générés par un corps obstruant dans le flux. Entièrement construits en métaux durables comme l’acier inoxydable, ils sont naturellement adaptés à la mesure de liquides chauds, de gaz et, surtout, de vapeur.

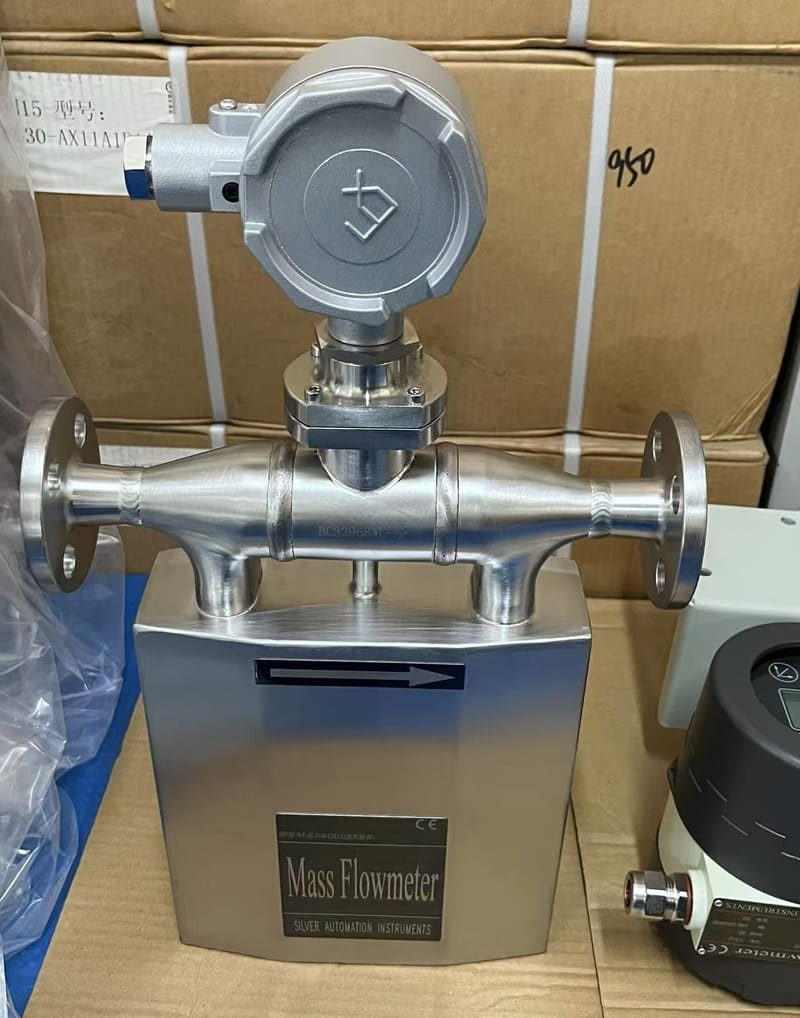

Débitmètres massiques Coriolis (jusqu'à 450°C / 842°F)
Les débitmètres Coriolis mesurent directement le débit massique, les rendant insensibles aux inexactitudes causées par les variations de densité et de viscosité dues à la température. Des modèles haute température spéciaux sont conçus avec des matériaux de tubes et des configurations de capteurs spécifiques pour fonctionner de manière fiable à des températures extrêmes, offrant la plus grande précision pour les processus critiques, tels que la mesure de bitume chaud ou de lithium/sodium liquide.

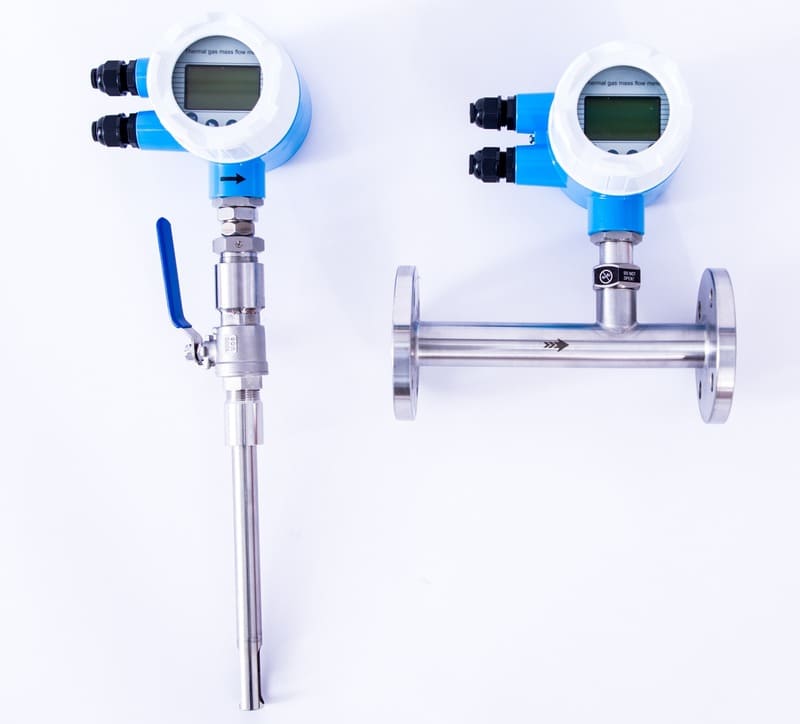

Débitmètres massiques thermiques (jusqu'à 300°C / 572°F)
Conçus pour les gaz, les débitmètres massiques thermiques utilisent des capteurs chauffés pour mesurer le débit massique selon le principe du transfert de chaleur. Les versions
haute température disposent de sondes robustes pour gérer l’air chaud, les gaz de combustion et d'autres flux gazeux difficiles dans les conduits et les cheminées.
Débitmètres à pression différentielle (DP) (jusqu'à 800°C / 1472°F)

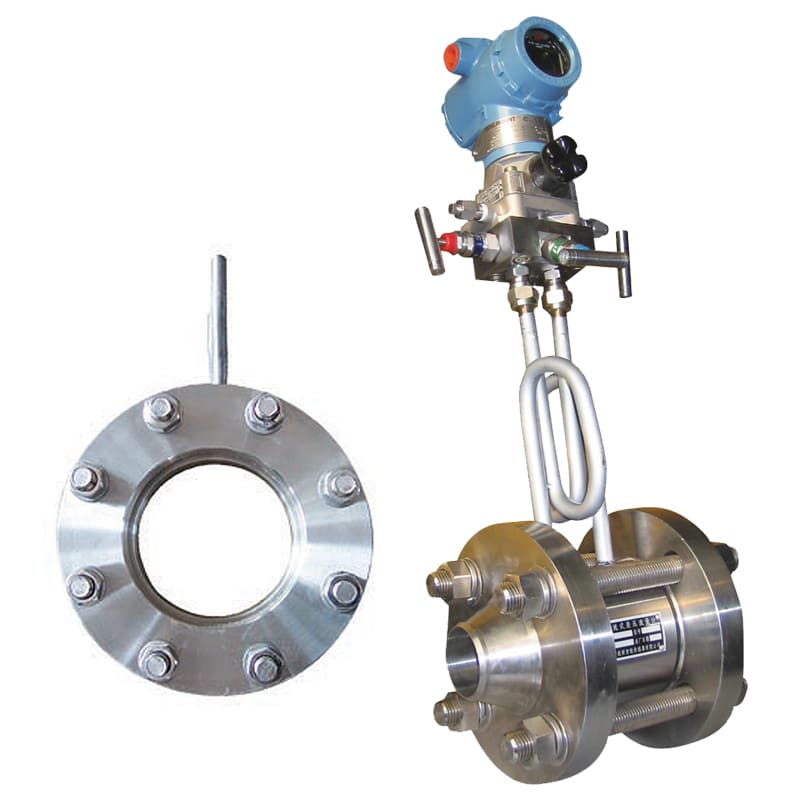

Il s'agit de l'une des technologies de mesure de débit les plus robustes et polyvalentes. En utilisant un élément primaire durable — tel qu’une plaque à orifice, Annubar ou plaque de conditionnement — pour créer une chute de pression, le transmetteur électronique sensible peut être monté à distance. Cette conception permet aux systèmes DP, avec les bons matériaux, de mesurer des fluides à des températures extrêmes. C'est une solution éprouvée pour des applications difficiles comme l’huile chaude, l’asphalte visqueux et les gaz de combustion sales.

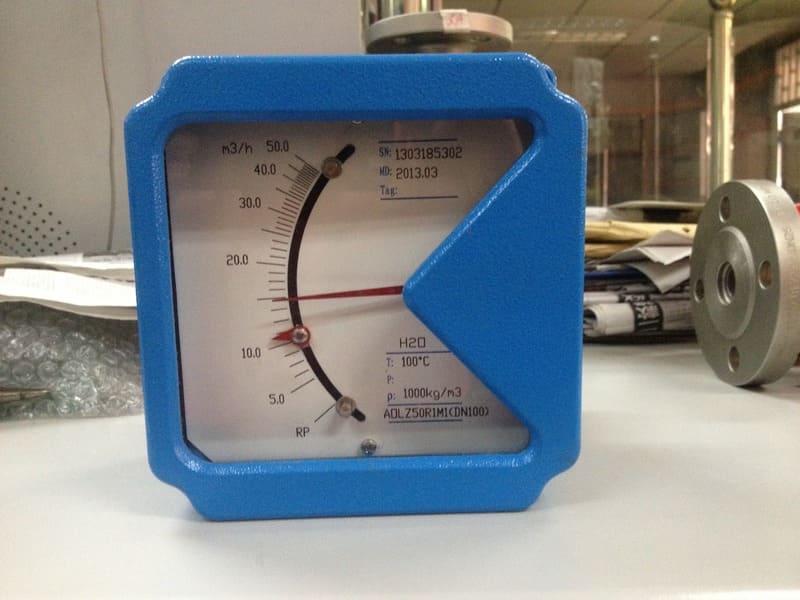

Rotamètres métalliques / Débitmètres à area variable (jusqu'à 300°C / 572°F)
Ce sont des débitmètres mécaniques simples et fiables (option rotamètre avec transmetteur). La construction entièrement métallique d'un débitmètre à area variable lui permet de supporter une chaleur de procédé importante. Ils constituent une solution économique pour l'indication locale du débit dans des applications comme l’eau d’alimentation de chaudière, l’huile chaude et les circuits de refroidissement nécessitant un appareil simple et robuste.

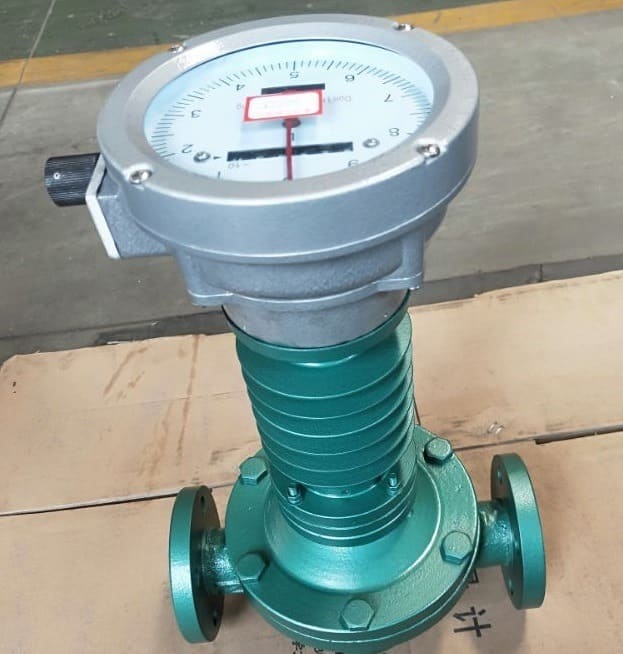

Débitmètres à engrenage oval (jusqu'à 200°C / 392°F)
En tant que débitmètres à déplacement positif, les débitmètres à engrenage oval excellent dans la mesure de liquides visqueux. Des versions haute température sont disponibles pour des applications telles que l’huile chaude, le carburant et la résine, où haute viscosité et haute température coexistent.
Débitmètres magnétiques (jusqu'à 160°C / 320°F)
Bien qu’ils ne conviennent pas aux températures les plus élevées, les débitmètres magnétiques avec revêtements PFA ou PTFE peuvent gérer des liquides conducteurs modérément chauds. Ils sont couramment utilisés pour l’eau chaude, le traitement chimique et les procédés sanitaires impliquant des cycles de nettoyage à haute température.

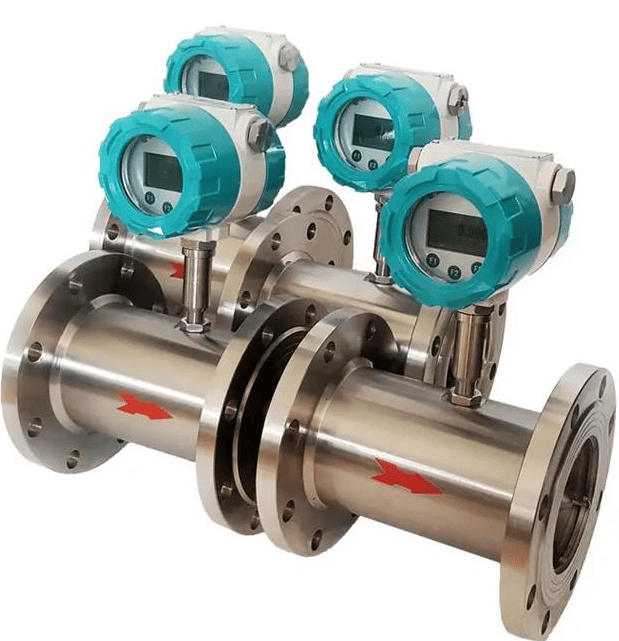

Débitmètres turbine liquides (jusqu'à 150°C / 302°F)
Les débitmètres turbine standard sont généralement limités dans leur plage de température. Cependant, ils peuvent être configurés pour des applications telles que l’eau chaude ou les carburants raffinés à températures modérées.

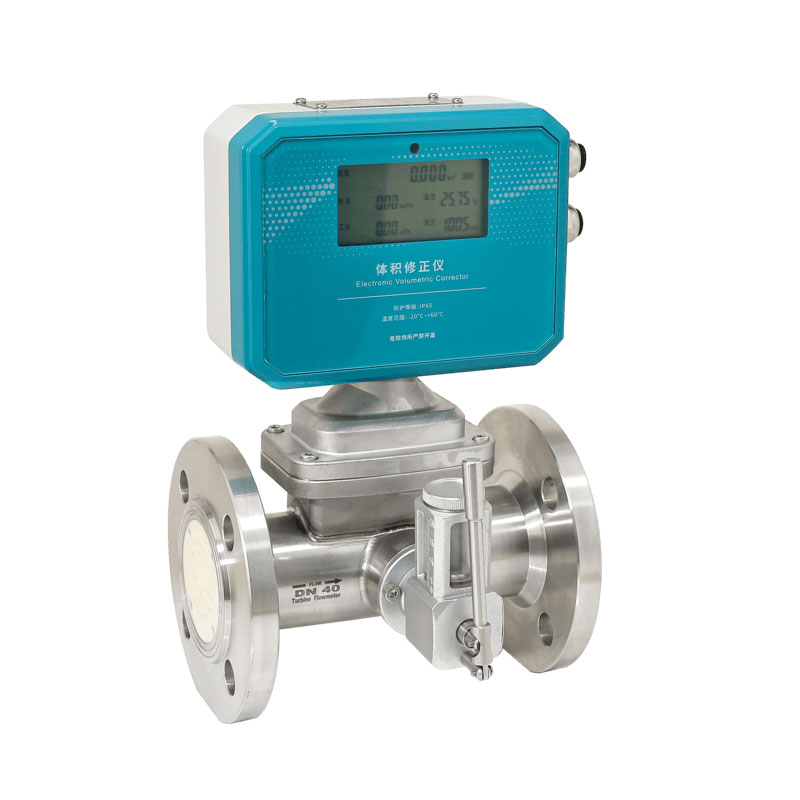

Débitmètres turbine gaz (jusqu'à 80°C / 176°F)
Les débitmètres turbine gaz standard sont généralement utilisés pour le transfert de propriété de gaz naturel à température ambiante et ne sont pas conçus pour des procédés à haute température.
Comparatif des technologies de débitmètres haute température
|
Type de débitmètre
|
Fluides couramment mesurés
|
Temp. Max (°C)
|
Temp. Max (°F)
|
|
Débitmètre à vortex
|
Vapeur, Air comprimé, Gaz chauds, Eau chaude, Huile thermique
|
500°C
|
932°F
|
|
Pression différentielle (DP)
|
Vapeur, gaz de combustion, eau chaude
|
800°C
|
1472°F
|
|
Débitmètre massique Coriolis
|
Huiles, Produits chimiques, GNL, Produits alimentaires, Boues
|
450°C
|
842°F
|
|
Débitmètre massique thermique
|
Air chaud, gaz de torchère, Azote, Biogaz, Gaz naturel
|
300°C
|
572°F
|
|
Rotamètre métallique
|
Eau, Air, Produits chimiques, Purge d’azote
|
300°C
|
572°F
|
|
Débitmètre à engrenage oval
|
Fioul, Lubrifiants, Fluides haute viscosité
|
200°C
|
392°F
|
|
Débitmètre magnétique
|
Eau, Eaux usées, Boues, Acides, Alcalins
|
160°C
|
320°F
|
|
Débitmètre turbine liquide
|
Condensats, Carburants raffinés, Solvants, Produits chimiques légers
|
150°C
|
302°F
|
|
Débitmètre turbine gaz
|
Gaz naturel, N2, O2, CO2, Air
|
80°C
|
176°F
|
Focus sur les applications exigeantes à haute température
Les débitmètres spécialisés de Silver Automation Instruments fournissent des données critiques dans certains des processus industriels les plus difficiles au monde.
-

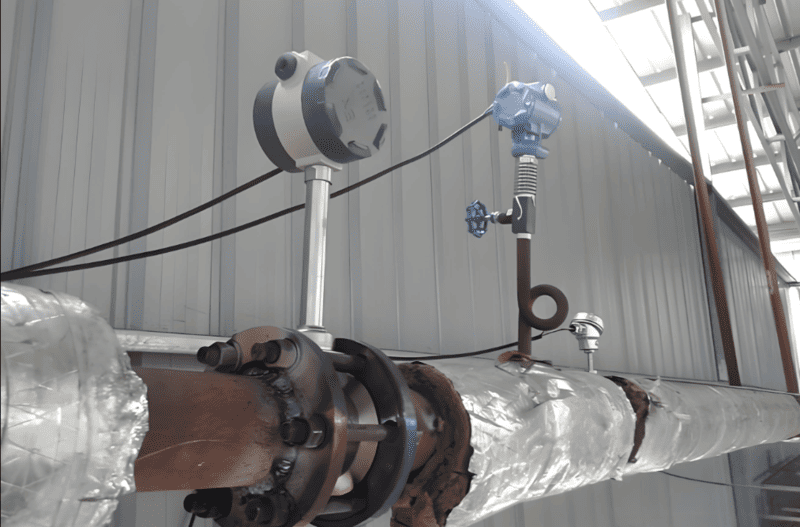

Mesure du débit de vapeur surchauffée et de condensat
Mesure du débit de vapeur est une application classique à haute température et haute pression que l’on retrouve dans les centrales électriques et chaudières industrielles. Les débitmètres à vortex et à pression différentielle sont la norme pour cette tâche, offrant la durabilité et la fiabilité nécessaires pour mesurer le débit de vapeur pour la gestion de l’énergie et l’efficacité des procédés.
Les systèmes de transfert de chaleur reposent sur la circulation précise de fluides tels que l’huile chaude ou l’eau chaude sous pression. Les débitmètres Coriolis, Vortex et à engrenage oval sont fréquemment utilisés pour surveiller ces systèmes en boucle fermée, garantissant un transfert d’énergie correct et la sécurité des procédés.
-
Asphalte, Bitume et Fioul lourd
Ces fluides présentent le double défi d’une température extrême et d’une viscosité très élevée. Ils doivent rester chauds pour rester fluides. Les débitmètres massiques Coriolis haute température et les débitmètres à engrenage oval avec chemise chauffante sont le choix optimal pour mesurer
l’asphalte (bitume), fournissant une mesure de masse précise pour le chargement, le mélange et le contrôle de combustion.
-
Surveillance de l’air chaud et des gaz de combustion
-
-
La surveillance des gaz chauds est essentielle pour la conformité environnementale et l’efficacité des procédés. Cela inclut la mesure du flux d’air de combustion vers les fours, l’air chaud d’échappement des séchoirs et les gaz résiduaires dans les systèmes de torchère. Une application principale est la mesure du débit de gaz de combustion dans les cheminées pour surveiller les émissions. Ces tâches impliquent souvent des flux de gaz sales à haute température mais basse pression. Les débitmètres massiques thermiques haute température et les débitmètres à vortex sont idéaux pour ces applications, offrant robustesse et capacité de mesure directe requises.
L’une des applications les plus extrêmes est la mesure de métaux liquides tels que le lithium ou le sodium liquide, utilisés comme refroidisseurs dans les réacteurs nucléaires et dans la production avancée de batteries. Cela nécessite des débitmètres Coriolis haute température hautement spécialisés capables de résister à des températures élevées et à la nature corrosive des métaux en fusion.
Collaborez avec des experts en mesure de débit haute température
Choisir le débitmètre adapté pour une application à haute température est une décision complexe qui requiert une compréhension approfondie du procédé et de la technologie des instruments. L’équipe de Silver Automation Instruments possède l’expertise pour vous guider dans ces défis. Nous fournissons des capteurs de débit personnalisés et haute performance offrant la précision et la durabilité que vos procédés exigent.
Contactez nos ingénieurs dès aujourd’hui pour discuter de votre application haute température et trouver la solution de mesure idéale.
