Débitmètre à turbine

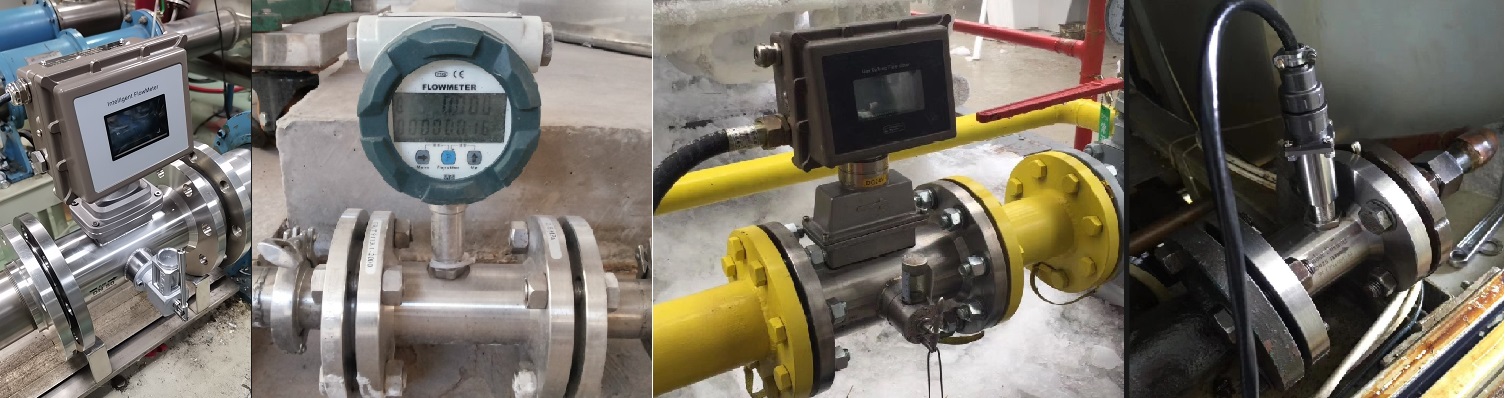

Les débitmètres à turbine sont des capteurs volumétriques en ligne pour détecter le débit de gaz ou de liquide; il détecte les fluides à débit faible à moyen, propres, peu corrosifs et de viscosité. Le débitmètre à turbine est divisé en débitmètre à turbine à gaz et débitmètre à turbine liquide. Silver Automation Instruments fournit un compteur à turbine électronique avec une variété de sorties, telles que la fréquence, le courant pour PLC ou l'opération de distribution par lots. Il peut prendre la mesure du carburant, de l'essence, du diesel, de l'eau, de l'eau RO, du lait, du gaz naturel, du biogaz, de l'air comprimé, etc.

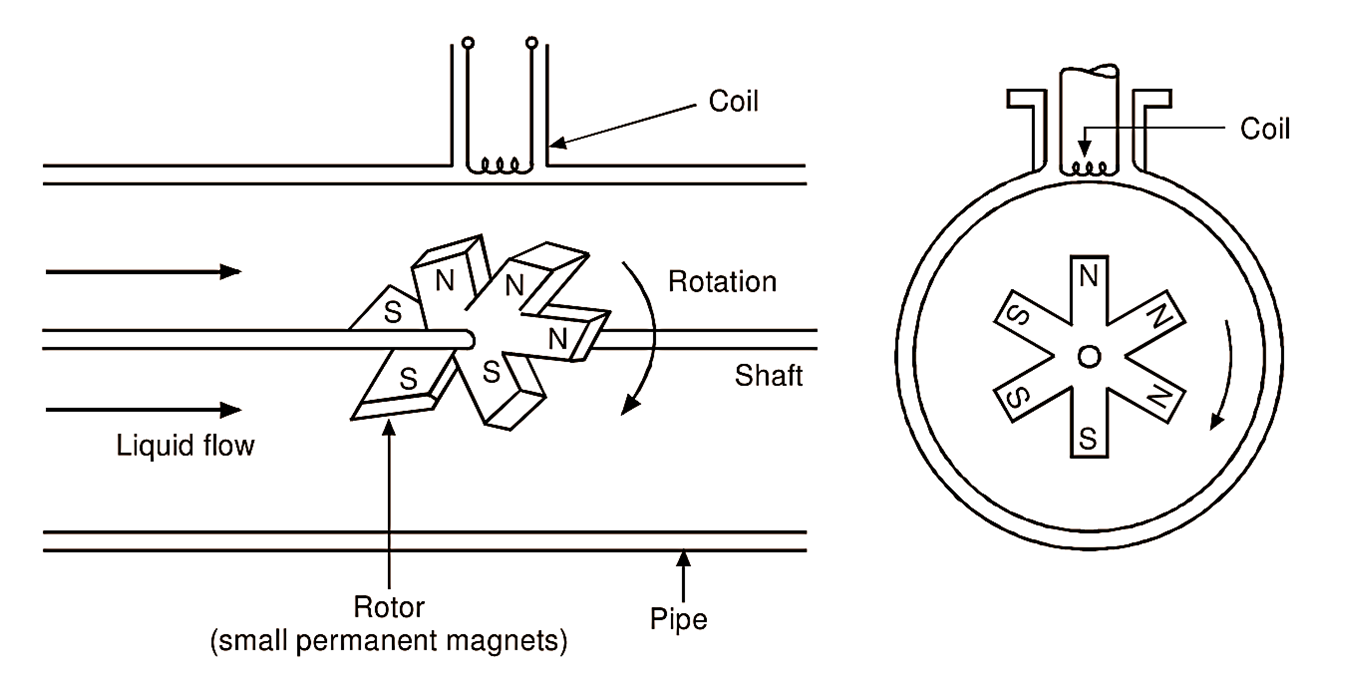

Il fonctionne avec une technologie simple et bien comprise; le fluide mesuré va vers le corps du capteur, ce qui fait tourner le rotor à une vitesse proportionnelle à la vitesse moyenne et au débit. Lorsque chaque lame traverse le champ magnétique généré par le capteur magnétique du débitmètre, une impulsion de tension de courant alternatif est produite.

Caractéristiques du débitmètre à turbine LWGY

Débitmètre en acier inoxydable
Haute précision
Coût bas prix
Taille de capteur variable disponible, telle qu'un débitmètre à turbine de 1 pouce, 2 pouces, 3 pouces, 4 pouces
Qualité robuste et petite conception compacte pour un montage facile
Temps de réponse rapide
Peut fonctionner pour un liquide conducteur ou non conducteur
Nombreux raccords process disponibles: filetage, wafer, bride, débitmètre à turbine sanitaire tri-clamp pour l'industrie hygiénique

Les débitmètres fonctionnent de différentes manières et mesurent différents éléments. Par conséquent, dans cet article, j'ai fourni tout ce qui vous aidera à mieux comprendre le débitmètre à turbine. La conception est complète et vous aidera à mieux comprendre sa fonctionnalité. Continuez à lire et découvrez.

débitmètre à turbine fonctionnant?

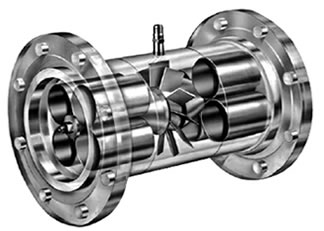

Il y a un arbre qui est monté à l'intérieur du débitmètre à turbine en ligne pour soutenir l'autre. Cela aide à minimiser l'attaque de turbulence négative. Le support fourni abrite également les paliers ouverts qui permettent la lubrification des balais prolongeant ainsi la durée de vie du débitmètre à turbine. Ces supports ont des anneaux de verrouillage qui servent à le fixer.
L'arbre joue un rôle crucial dans le support du rotor. Par conséquent, lorsqu'il y a un écoulement, il induit une force sur les ailes du rotor qui, à son tour, tournera parce que sa forme et son angle améliorent la force. De plus, il y a un transmetteur de débit de turbine monté au-dessus du rotor qui génère des signaux pour le passage des aubes. Les capteurs sont situés à l'extérieur du flux incandescent pour éviter l'apparition de contraintes dans un cas où des capteurs mouillés sont utilisés. Le signal d'impulsion qui est traité par le transmetteur de débit est utilisé pour déterminer le débit du liquide ou du gaz. Les systèmes d'envoi et d'émetteur détectent les directions de flux aller.
L'élément le plus important qui lui permet de se déplacer librement est l'hélice située dans le tube. Ce débitmètre à turbine a été conçu pour garantir une faible chute de pression, il est donc considéré comme l'un des meilleurs outils de mesure.

Avantages

-Haute précision
-Le coût est modéré et bas prix
-C'est une performance fiable
-Très bon pour la mesure des fluides propres
-La réduction est impressionnante

Les inconvénients

-Les roulements s'usent
-Il n'est pas fiable lors de la mesure de la vapeur

Prix du débitmètre à turbine

Le prix du débitmètre à turbine est déterminé par de nombreux facteurs
une. Les débitmètres à turbine à gaz ou à turbine liquide sont différents
b. Taille différente du capteur de débitmètre à turbine, prix différent
c. Différents transmetteurs de débit de turbine, coût différent, par exemple si besoin d'un débitmètre à turbine numérique, si besoin de HART ou RS485.
ré. Une température élevée ou une pression élevée affectent également beaucoup le prix du débitmètre à turbine

Fabrication de compteurs à turbine

Il existe de nombreuses usines de débitmètres à turbines de grandes marques, telles que le compteur à turbine Cameron Nuflo, le débitmètre Blancett, le compteur à turbine Daniel, le débitmètre à turbine Omega, le compteur à turbine blaireau, le compteur à turbine hélicoïdale, le débitmètre à turbine Emerson, le compteur à turbine électronique k24, ils sont débitmètres à turbine robustes à un prix pas cher.Cependant, Silver Automation Instruments vend des débitmètres économiques comme alternative ou à bas prix.

précision du débitmètre à turbine

Débitmètre à turbine à gaz SGW avec précision 1,5% ou 1,0%, débitmètre à turbine liquide avec précision 0,5 ~ 1,0%

Comment opérer

Il prend des mesures de débit sur la vitesse des gaz et des liquides. Un calculateur de débit fonctionnel peut être utilisé pour corriger les propriétés de température, de pression et de fluide qui garantissent que la précision souhaitée est obtenue. Les fluides non lubrifiants peuvent user son roulement et influencer le débitmètre pour qu'il perde ses niveaux de précision. Cependant, certains ont des graisseurs qui leur permettent d'être utilisés avec des fluides non lubrifiants. De plus, ces débitmètres à turbine sont conçus pour fonctionner avec une plage de température limitée allant jusqu'à 60 ° C, ce qui implique qu'il est susceptible d'être endommagé lorsqu'il est exposé à une température qui dépasse cette valeur.
Il est utilisé pour les liquides jusqu'à 10 pouces ( débitmètre à turbine DN250 ). Le poids et la taille d'une turbine plus grande peuvent nécessiter des supports et des fondations en béton. Lorsqu'il s'agit de fluides corrosifs Il faut également prêter attention aux matériaux tels que les raccords, les roulements, le rotor et le corps.
Les industries chimique, pétrolière et de l'eau utilisent largement des débitmètres à turbine. Certaines industries chimiques, alimentaires et des boissons peuvent également utiliser ce type de débitmètres. Il assure la garde du transfert d'hydrocarbures dans l'industrie pétrolière et un système de distribution pour les usines d'eau. Nous utilisons souvent cette instrumentation de débit comme débitmètre de gaz naturel, débitmètre diesel, débitmètre de carburant , etc.

Industries où le débitmètre à turbine est utilisé

Les débitmètres à turbine sont utilisés dans les industries suivantes de la plus grande à la plus petite grandeur.
-Huile et gaz
-Eau et eaux usées
-Utilitaire de gaz
-Chimique
-Puissance
-Nourriture et boisson
-Aérospatial
-Pharmaceutique
-Pâte et papier

Application et risques

La précision est compromise à des débits lents. Par conséquent, il est nécessaire de s'assurer que le débitmètre fonctionne à plus de 5%. Des vitesses élevées peuvent également entraîner une usure. Les fluides non lubrifiants peuvent également la rendre moins précise, c'est pourquoi vous devez être suffisamment prudent pour éviter de tels inconvénients. Il ne doit pas non plus être utilisé dans des fluides sales pour réduire les cas d'endommagement des roulements.
Il peut être endommagé ou devenir moins précis en cas de transition brusque du flux gazeux au flux liquide. Ce scénario peut se produire lorsqu'il est soumis à un écoulement de slug ou au dépôt du tuyau. Vous devez également éviter les écoulements biphasés car il y aura des mesures inexactes. Le débitmètre à turbine à gaz et les débitmètres à turbine à liquide sont différents, les clients doivent spécifier les fluides lors de l'achat du débitmètre à turbine au fabricant.
Si vous avez la malchance de rencontrer des pannes avec votre débitmètre, vous devez choisir judicieusement les remplacements. Vous devriez examiner les niveaux de précision dont vous avez besoin. Il vaut mieux s'installer sur un système coûteux mais fiable.
Enfin, avant d'acheter, vous assurez qu'il dispose d'une garantie en cas de pannes imprévues. La plupart des cas qui ont conduit à des pannes ne l'utilisent pas de la bonne manière. Comme je l'ai dit plus tôt, les kits non lubrifiants sont recommandés car cela fait perdre à ce système sa précision. Par conséquent, il est important de l'utiliser dans le bon but pour vous assurer d'obtenir des résultats fiables et précis.
