Compteur de débit d'eau numérique

Les plus populaires débitmètres d'eau numériques : débitmètres à rotamètre, débitmètres à turbine, débitmètres électromagnétiques et débitmètres à vortex pour la mesure du volume d'eau, débitmètres volumétriques, débitmètres à pression différentielle, débitmètre massique d'eau Coriolis et débitmètre à ultrasons, ce qui suit est une description du principe, des caractéristiques et un aperçu des applications des différents types de débitmètres d'eau numériques.

Débitmètre à turbine pour la mesure de l'eau

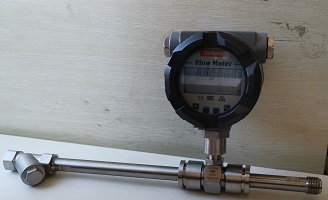

débitmètre à turbineIl s'agit d'un type de débitmètre à turbine. Le transmetteur de débit à turbine utilise un rotor à plusieurs pales pour mesurer le débit d'eau moyen, puis en déduire le débit ou le volume d'eau total. Généralement, il se compose d'un capteur de débit et d'un instrument d'affichage intégré permettant de visualiser les informations de mesure et les paramètres de réglage du débitmètre.
Les débitmètres à turbine, les débitmètres volumétriques et les débitmètres massiques Coriolis sont reconnus pour leur répétabilité et leur précision supérieures à celles des autres types de débitmètres. Silver Automation Instruments propose des débitmètres à turbine, notamment des débitmètres d'eau en ligne économiques.
Avantages de l'utilisation d'un débitmètre à turbine pour le comptage de l'eau :
(1) Une haute précision peut atteindre une exactitude de 0,5 % à 0,25 % :
(2) Bonne répétabilité :
(3) Le débitmètre d'eau numérique en ligne n'a pas de dérive du zéro, bonne capacité anti-interférences ;
(4) Les transmetteurs de débit de turbine numérique doivent être dotés d'un écran LCD pour lire le débit d'eau et le débit total d'eau cumulé ;
(5) Sortie 4-20mA et impulsions, possibilité de communication RS485 ;
(6) Débitmètre d'eau alimenté par piles ou alimentation 24 V CC
(7) Large gamme pour la mesure de l'eau
(8) Structure compacte et poids léger pour un transport facile
(9) Débitmètre d'eau en ligne de différentes tailles, du débitmètre d'eau à faible débit avec seulement un cadran de 1/8 pouce au débitmètre d'eau DN250 de 10 pouces, les tailles de débitmètres d'eau normalement achetées sont : débitmètre d'eau de 1/2 pouce, débitmètre d'eau de 1 pouce, débitmètre d'eau numérique de 2 pouces GPM, débitmètres d'eau à turbine de 3, 4 pouces et DN150 ;
Inconvénients :
(1) Nécessite un étalonnage régulier pour garantir la précision :
(2) Les propriétés physiques de l'eau ont une grande influence sur les caractéristiques d'écoulement.
Application pour débitmètre d'eau de turbine :
Les débitmètres à turbine sont largement utilisés pour mesurer les fluides suivants : pétrole, liquides organiques, liquides inorganiques, gaz liquéfié, gaz naturel et systèmes cryogéniques. Seuls les fluides propres (eau du robinet, eau potable, eau osmosée, eau douce, eau pure, eau minérale, eau distillée, eau en bouteille) peuvent être mesurés par un débitmètre à turbine numérique en ligne. Les eaux chargées ou contenant des boues nécessitent un débitmètre magnétique.

Débitmètre à vortex pour la mesure de l'eau

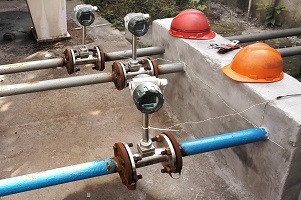

débitmètre à vortexest un instrument qui place un générateur de vortex à bosse dans l'eau, et le fluide est alternativement séparé de part et d'autre du générateur pour libérer deux séries de vortex régulièrement décalés.
Selon la méthode de détection de fréquence, les débitmètres à vortex se classent en plusieurs catégories : à contrainte, à déformation, capacitifs, thermiques, à corps vibrant, photoélectriques et ultrasoniques. Le débitmètre à vortex est le plus récent des débitmètres. Cependant, il a connu un développement rapide et est aujourd’hui devenu un type de débitmètre courant.
Avantages de la mesure de l'eau par débitmètre à vortex
(1) Structure simple et robuste, sans pièces mobiles à l'intérieur du capteur de débit
(2) Convient à de nombreux types de fluides, tels que l'eau propre normale, la mesure du débit d'eau à haute température, le débitmètre d'eau condensée, l'eau entièrement déminéralisée, l'eau d'alimentation de chaudière, les débitmètres d'eau chaude numériques ; la température maximale de l'eau par débitmètre à vortex est de 300 °C.
(3) Précision : 1,0 % pour la mesure du débit d'eau
(4) Large plage, le rapport de réduction pour l'eau est d'environ 1:10 ;
(5) Débitmètre d'eau numérique en ligne à faible perte de pression dans la conduite d'eau fermée ;
(6) Débitmètre d'eau numérique industriel avec indicateur électronique, sortie de courant et 4-20 Ma, sortie d'impulsions ou protocole HART ;
(7) Débitmètre à vortex en ligne pour une plage de débit d'eau

Plage de débit d'eau de 15 mm, 1/2 pouce 1,3-13 GPM
Diamètre du cadran : 20 mm (3/4 pouce), plage de débit : 4,4 à 30 GPM
Débitmètre d'eau numérique 25 mm, DN25, 1 pouce, plage : 1,6 à 10 mètres cubes par heure
Débit d'eau du vortex de 32 mm (1-1/4") : 2,1 à 15 m³/h
Débitmètre à vortex de 40 mm, 1-1/2" plage : 11-110 gpm ;
50 DN, débitmètre d'eau numérique de 2 pouces, Plage de mesure de l'eau de 15 à 150 gpm ;
compteur d'eau de 65,2-1/2 pouces : 6,5 à 68 m³/h
Gamme de débitmètres d'eau de 80 et 3 pouces 10-100 m³/h
100 mm, DN100, plage de débit d'eau numérique de 4 pouces : 66-660 GPM
Plage de débitmètre d'eau à vortex de 125 mm : 15,8-158 cfm ;
DN150, débitmètre d'eau de 6 pouces : 40-350 m³/h
200, DN200, débitmètre d'eau de 8 pouces, plage de débit : 22-180 L/s
Le débitmètre d'eau numérique DN250,10" peut détecter un débit d'eau de 70 à 559 CFM ;
Plage de mesure DN300 : 180-1800 m3/h ;

Inconvénients :

(1) Il n'est pas adapté à la mesure de faibles nombres de Reynolds ;

(2) Une longue section de tuyau droit est nécessaire avant et après le capteur de débit de détachement de vortex ;

(3) Le coefficient du débitmètre est inférieur (comparé à celui d'un débitmètre à turbine) :
4) Le débitmètre à vortex n'est pas adapté aux écoulements d'eau pulsés et aux écoulements multiphasiques ;

Débitmètre électromagnétique pour la mesure du débit d'eau



débitmètre électromagnétiqueIl s'agit d'un instrument de mesure de l'eau conductrice, basé sur la loi de Faraday sur l'induction électromagnétique. Le débitmètre électromagnétique possède de nombreuses caractéristiques remarquables, permettant de résoudre des problèmes auxquels d'autres débitmètres sont difficiles à appliquer, comme la mesure du débit d'eau chargée de particules ou d'eau corrosive.
Dans les années 1970 et 1980, une avancée majeure a eu lieu dans la technologie des débitmètres électromagnétiques, ce qui en a fait un type de débitmètre largement utilisé, et le pourcentage de son utilisation dans les débitmètres a continué d'augmenter car il s'agit d'un débitmètre d'eau en ligne bon marché.
Avantages du débitmètre magnétique

• (1) Le tube de mesure du capteur de débit d'eau magnétique est un tuyau droit et lisse, qui ne sera pas obstrué par le passage de l'eau et convient à la mesure des eaux sales, telles que les eaux usées, les eaux résiduaires, les eaux de pâte à papier, les eaux boueuses, les eaux usées industrielles, l'eau brute, les eaux souterraines, les eaux géothermales à 120 °C, les eaux d'effluents, les eaux de lutte contre l'incendie ;
• (2) Aucune perte de pression due à la détection du débit d'eau, l'effet d'économie d'énergie est bon ;
• (3) Le débit volumique mesuré n'est en réalité pas affecté de manière significative par les variations de densité, de viscosité, de température, de pression et de conductivité de l'eau :
• (4) La plage de débit est large et peut être transformée en débitmètre d'eau de grande taille, comme un débitmètre d'eau de 8 pouces, un débitmètre d'eau de 10 pouces, un débitmètre d'eau de 12 pouces, DN500, DN600, DN900, des débitmètres d'eau de 1000 mm de diamètre ;
• (5) Le débitmètre magnétique mesure non seulement le débit d'eau chargée, mais peut également être utilisé pour mesurer le débit d'eau acide ou de solution saline (NaOH), par exemple pour des solutions aqueuses contenant de l'acide chlorhydrique, de l'acide nitrique, de l'acide sulfurique, etc.
• (9) Le débitmètre d'eau magnétique numérique peut être avec affichage intégré ou à distance, en option avec des débitmètres d'eau MOBUS, HART et Profibus-DP ;
• (10) Le débitmètre magnétique peut comporter plusieurs unités de mesure du débit d'eau, telles que m³/h, GPM, gph, kg/h, TPH, etc.

Inconvénients :
(1) Un compteur d'eau magnétique ne peut pas mesurer l'eau à très faible conductivité, comme l'eau pure, l'eau déminéralisée, l'eau distillée, etc.
(2) Le débitmètre magnétique ne peut pas mesurer l'eau contenant de la vapeur ou des vapeurs ; de plus, l'eau ne doit pas contenir de grosses bulles.
(3) La température maximale de l'eau pour le débitmètre d'eau numérique en ligne, débitmètre d'eau Silver Automation Instruments est de 160°C ;
Présentation de l'application :
Les débitmètres électromagnétiques sont largement utilisés, et les débitmètres magnétiques de grand diamètre sont principalement employés dans les projets d'adduction et d'assainissement d'eau. Les débitmètres magnétiques de moyenne et petite taille sont souvent utilisés dans des applications exigeantes ou difficiles à mesurer, comme le contrôle de l'eau de refroidissement des tuyères de hauts fourneaux dans la sidérurgie, et le dosage de la pâte à papier et de la liqueur noire dans l'industrie papetière. Ils sont également utilisés pour les liquides fortement corrosifs dans l'industrie chimique, la pâte à papier dans l'industrie métallurgique des métaux non ferreux, et les débitmètres de petit et micro-diamètre dans les environnements soumis à des exigences d'hygiène strictes, tels que les industries pharmaceutique, agroalimentaire et biochimique.
Il s'agit d'un débitmètre à induction mesurant le débit volumique des fluides conducteurs. Outre la mesure du débit volumique des liquides conducteurs courants, il peut être utilisé pour mesurer le débit volumique de liquides fortement corrosifs, tels que les acides et les bases concentrés, ainsi que de la boue, de la pâte à papier, etc. Il est largement utilisé dans les industries pétrolière, chimique, métallurgique, textile, papetière, environnementale, agroalimentaire et autres, ainsi que dans la gestion municipale, la construction d'ouvrages hydrauliques, le dragage des rivières et autres domaines nécessitant une mesure de débit.

débitmètre à section variable pour la mesure du débit d'eau

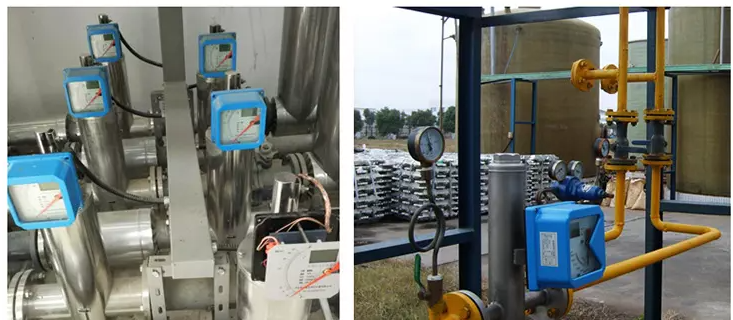

débitmètre à section variableÉgalement appelé débitmètre à flotteur ou rotamètre, c'est un débitmètre d'eau économique et largement utilisé. Dans un tube conique vertical s'élargissant de bas en haut, le poids du flotteur à section circulaire est compensé par la force hydrodynamique, ce qui lui permet de monter et descendre librement dans le tube en fonction du débit d'eau.
Le débitmètre à flotteur est le débitmètre à pression différentielle classique le plus répandu ; il est particulièrement adapté à la mesure des faibles et micro-débits d'eau. Les débitmètres à flotteur peuvent être à section variable et être constitués d'un tube en verre, en plastique ou en métal.
Le rotamètre à tube de verre a une structure simple et est facile à utiliser ; c'est un type de rotamètre très bon marché permettant de mesurer le débit d'eau, un débitmètre d'eau en ligne bon marché.
L'inconvénient du rotamètre est sa faible résistance à la pression, ce qui augmente le risque de fragilité du tube en verre ; le débitmètre VA, destiné aux canalisations avec mesure de faibles débits d'eau, présente également une perte de pression très faible.
Silver Automation Instruments vend des rotamètres à tube métallique ; il peut s’agir de rotamètres mécaniques sans alimentation électrique ou de rotamètres à tube métallique avec transmetteurs pour une sortie 4-20 mA ; les rotamètres numériques offrent également la possibilité d’utiliser les protocoles HART ou MODBUS pour différents contrôles de processus ou la surveillance à distance.

Débitmètre à pression différentielle pour la mesure de l'eau



Le débitmètre à pression différentielle est un instrument qui calcule le débit en fonction de la pression différentielle générée par l'élément de détection de débit installé dans la canalisation, des conditions connues du fluide et des dimensions géométriques de l'élément de détection et de la canalisation.
Un débitmètre à pression différentielle se compose d'un dispositif primaire (élément de détection) et d'un dispositif secondaire (transmetteur de pression différentielle et calculateur de débit). Les débitmètres à pression différentielle sont généralement classés selon la forme de leur élément de détection, tels que les débitmètres à orifice, les débitmètres Venturi, les débitmètres à cône en V, etc.
Les débitmètres à pression différentielle pour la mesure de l'eau ont une longue histoire ; ils offrent des performances stables et des résultats de mesure fiables.
Il peut être utilisé pour la mesure du débit d'eau à haute pression ou à haute température, débitmètre d'eau numérique en ligne.
Avantages :
(1) Le débitmètre DP le plus largement utilisé est le débitmètre à plaque à orifice, le capteur de débit DP a une structure robuste, des performances stables et fiables et une longue durée de vie ;
(2) Le débitmètre DP a une large gamme d'applications, et jusqu'à présent, il n'existe aucun autre type de débitmètre qui puisse lui être comparé ; les transmetteurs et les instruments d'affichage sont produits par différents fabricants, ce qui facilite leur remplacement ;
Inconvénients :
(1) La précision de mesure est généralement faible
(2) La plage de valeurs se rétrécit, généralement seulement 3:1-4:1 :
(3) La plaque à orifice nécessite un long tuyau droit lors du montage des éléments primaires ;
(4) Perte de pression relativement importante
Présentation de l'application :
Le débitmètre à pression différentielle possède un large éventail d'applications. Il est utilisé pour la mesure du débit de divers fluides dans des canalisations fermées, tels que l'eau claire, l'eau à haute température, l'eau industrielle à haute pression, etc.

Débitmètre ultrasonique pour la mesure de l'eau



débitmètres à ultrasonsce sont des instruments qui mesurent le débit en détectant l'action du flux d'eau sur les faisceaux ultrasoniques (ou impulsions ultrasoniques).
Selon le principe de détection du signal, le débitmètre à ultrasons peut être divisé en débitmètre à temps de transit et en débitmètre Doppler.
À l'instar des débitmètres électromagnétiques, les débitmètres à ultrasons sont des débitmètres sans obstruction, car la conduite d'eau ne présente aucun obstacle. Ils constituent un type de débitmètre adapté à la résolution de problèmes complexes de mesure de débit, notamment pour les grands débits d'eau utilisés dans les conduites de grand diamètre.
Avantages :
(1) Mesure d'eau sans contact, débitmètre sans contact par simple application d'une pince sur les transducteurs sur la paroi du tuyau ;
(2) Aucune obstruction à l'écoulement dans le tuyau, donc aucune perte de pression ;
(3) Débitmètre d'eau numérique à faible coût pour les grandes canalisations d'eau
Inconvénients :
Le débitmètre à ultrasons à temps de transit ne convient qu'à la mesure de l'eau propre et ne peut être utilisé pour les eaux usées ou l'eau contenant des particules en suspension et des bulles d'air ; le débitmètre Doppler convient aux eaux usées mais avec une faible précision de mesure ;

Débitmètre massique d'eau Coriolis

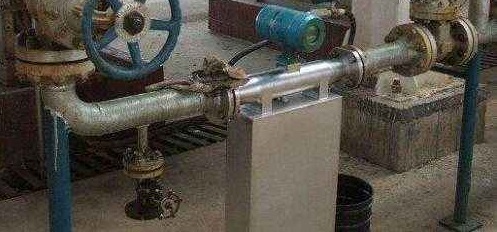

débitmètre massique Coriolis(CMF) est un débitmètre massique d'eau direct fabriqué en utilisant le principe de la force de Coriolis proportionnelle au débit massique lorsque le fluide s'écoule dans le tube vibrant.
Le débitmètre Coriolis n'est pas bon marché et constitue généralement une solution peu économique pour la mesure de l'eau ; il s'agit d'un débitmètre massique d'eau de très haute précision, pouvant atteindre 0,1 %.
Le débitmètre Coriolis est un débitmètre d'eau en acier inoxydable. Nous proposons des débitmètres d'eau Coriolis de 6 mm, DN10, 1/2 pouce, 1 pouce et 2 pouces.
Le débitmètre massique d'eau numérique peut également afficher la densité de l'eau sur l'écran électronique du débitmètre ;
Peut mesurer différents types d'eau, de boues de forage, de pulpe de slurry, de boues, etc., débitmètre massique d'eau numérique en ligne.

débitmètre d'eau volumétrique

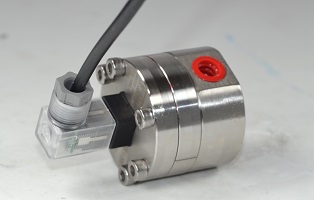

Le débitmètre volumétrique, également appelé débitmètre à volume constant (ou débitmètre DP), est le type de débitmètre le plus précis. Il utilise des éléments de mesure mécaniques pour diviser en continu le fluide en volumes distincts et précis. Le volume total de fluide est ainsi déterminé par le nombre de cycles de remplissage et de vidange successifs de la chambre. Les compteurs d'eau domestiques sont des débitmètres DP, mais pour la mesure industrielle du débit d'eau, la société SILVER AUTOMATION INSTRUMENTS a développé un type de micro-débitmètre DP. débitmètre pour eau à faible débit Mesure. Le faible débit d'eau peut détecter un débit aussi faible que 1 cc/min avec une précision élevée de 0,5 %.

• Ce type de débitmètre PD à faible débit peut être utilisé dans l'échantillonnage d'eau profonde, la découpe de copeaux, les systèmes de traitement de l'eau, les systèmes d'odorisation, les liquides de refroidissement, l'eau ammoniacale, la mesure des parfums, etc.
• Un débit d'eau faible peut être détecté par un débitmètre PD :
• 0,5-150 ml/min,1-400 cc/min,1-800 ml/min,0,5-100 LPH,0,2-21 CFM, 0,3-30 LPM, 0,1-26 GPM débit d'eau ;
• Débitmètre d'eau numérique avec mode impulsionnel NPN ou PNP ;
• Aucun pipeline droit n'est nécessaire en amont et en aval des débitmètres d'eau PD ;
