Le gazole alimente une multitude d'équipements, des engins lourds et des transports aux chaudières industrielles et aux groupes électrogènes de secours, ce qui en fait un élément essentiel de l'économie mondiale. Mesurer avec précision le débit et la consommation de gazole est non seulement une nécessité technique pour toute exploitation qui en utilise, mais aussi indispensable au respect de l'environnement, à l'efficacité opérationnelle et à la gestion financière. Le choix du débitmètre de gazole approprié est donc crucial et peut avoir un impact considérable sur la fiabilité et la rentabilité.

Les trois technologies les plus populaires pour débit de mesure du carburant diesel ou du biodiesel Ce guide complet examinera en détail les débitmètres à turbine liquide (TUF), les débitmètres à engrenages ovales (débitmètres volumétriques ou à effet Coriolis) et les débitmètres massiques Coriolis. Afin de vous aider à choisir la solution la mieux adaptée à vos besoins spécifiques de mesure de débit, nous analyserons le fonctionnement, les avantages, les inconvénients, les applications idéales et les bonnes pratiques d'installation de chaque type de débitmètre.

Pourquoi la mesure précise du débit de diesel est-elle si cruciale ?

Il est crucial de comprendre l'importance de mesure précise du débit de carburant avant d'aborder la technologie en détail. Grâce à des données précises, vous pouvez :

• Maîtriser les coûts : Le carburant représente un poste de dépenses important. Un suivi précis de la consommation des moteurs, des chaudières et des générateurs permet une répartition précise des coûts et l’identification des pistes d’amélioration de l’efficacité.

• Vérification de la facturation correcte (transfert de garde) : L’exactitude est une exigence contractuelle et financière lors du transfert de carburant entre les parties, par exemple d’un camion-citerne à un navire ou d’un fournisseur à un réservoir de stockage.

• Amélioration des performances des équipements : Un moyen important d’évaluer l’état d’un moteur ou d’un équipement consiste à surveiller sa consommation de carburant. Des écarts peuvent indiquer la nécessité d’un entretien.

• Gestion des stocks : Connaître la quantité précise de carburant dans vos réservoirs et la quantité consommée vous aide à éviter les pénuries, à faire les meilleurs achats et à identifier les fuites ou les vols potentiels.

Comparaison des principales technologies de débitmètres diesel

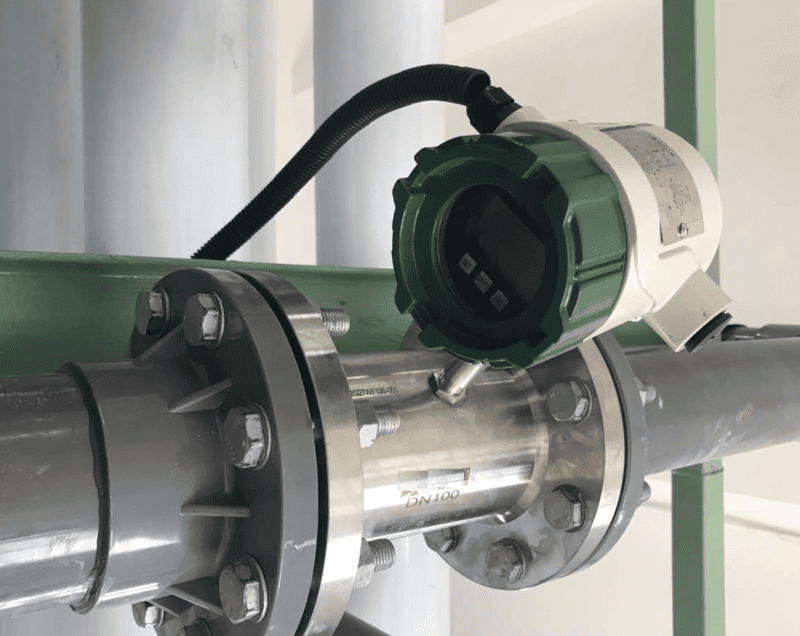

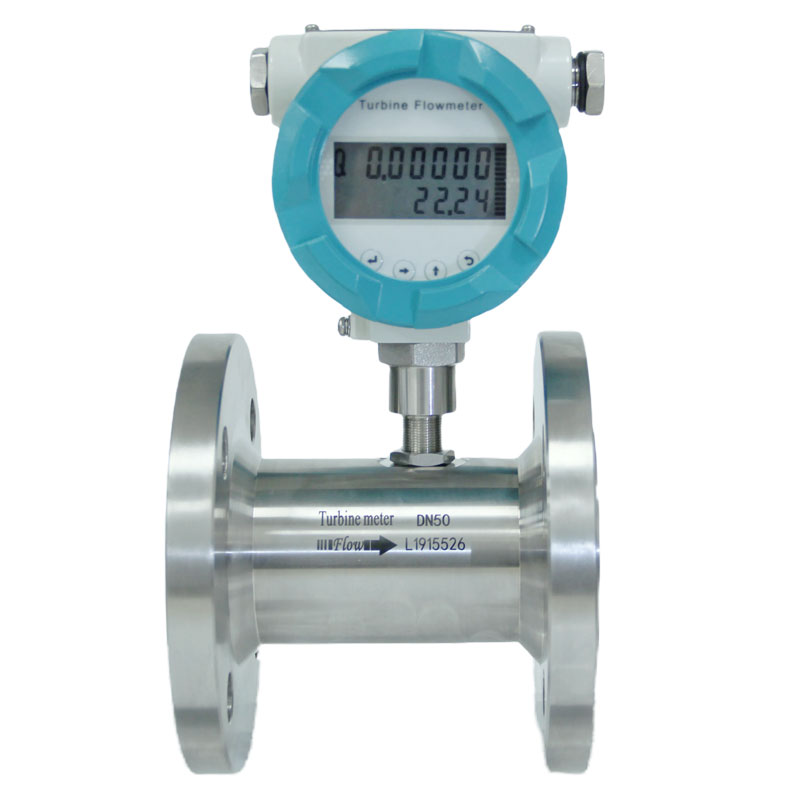

Débitmètres à turbine à liquide pour diesel

Le débitmètre à turbine est une technologie courante et largement utilisée pour mesurer les fluides propres et peu visqueux, comme le gazole. Il offre un excellent rapport performance/prix. De plus, ce type de débitmètre est léger, ce qui permet de réduire considérablement les frais d'expédition à l'international.

Principe de fonctionnement

UN débitmètre à turbine Ce dispositif comprend un rotor à plusieurs pales suspendu dans le flux d'eau. La vitesse de rotation du rotor est directement proportionnelle à la vitesse du fluide, le diesel exerçant une pression sur les pales lors de son passage dans le débitmètre. Chaque pale passant est détectée par un capteur magnétique, qui génère une impulsion convertie en débit.

Avantages

• Haute précision : Offre une répétabilité et une précision exceptionnelles (généralement ±0,5 % de la lecture), en particulier dans les applications à débit constant.
• Rapport qualité-prix optimal : Offre d'excellentes performances à un prix raisonnable.
• Compacts et légers : à diamètre de ligne égal, ces compteurs sont généralement plus légers et plus petits que les autres types.
• débitmètre numérique de gazole avec affichage électronique, sortie 4-20mA ou impulsionnelle, option avec MODBUS RTU.

Inconvénients

• Nécessite un carburant propre : le rotor interne est sensible aux impuretés. Pour éviter tout dommage, un filtre ou une crépine en amont est nécessaire.
• Pièces mobiles : Au fil du temps, le rotor et les roulements devront être entretenus ou remplacés en raison de l'usure.
• Sensibilité à la viscosité : des variations importantes de la viscosité du diesel, qui se produisent fréquemment lors de changements de température, peuvent avoir un impact sur la précision.

Installation

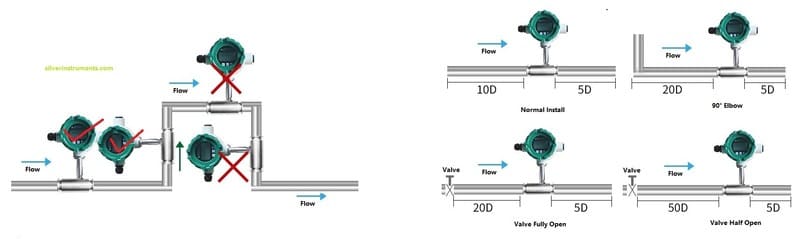

Une installation correcte est essentielle. Un débitmètre à turbine nécessite une longueur importante de conduite droite et dégagée pour garantir un profil d'écoulement constant. Il est généralement conseillé de prévoir une section droite de 10 diamètres de conduite (10D) avant le débitmètre et de 5 diamètres de conduite (5D) après. Le tableau ci-dessous fournit des informations complémentaires sur l'installation d'un débitmètre à turbine pour liquides.

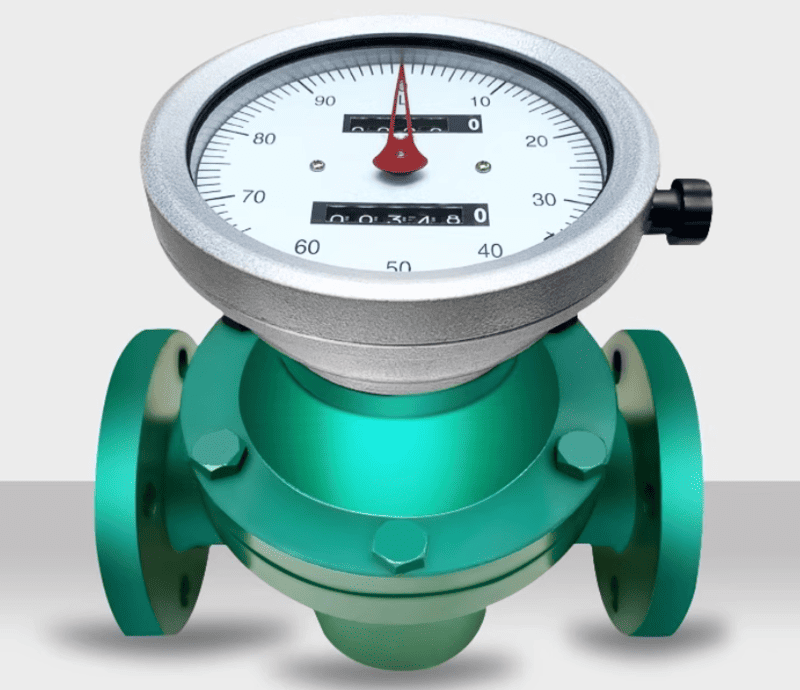

Débitmètres à engrenages ovales pour diesel

Les débitmètres à engrenages ovales, un type de débitmètre volumétrique, constituent la base de la mesure du débit de carburant. Ils sont extrêmement robustes, fiables et adaptables.

Principe de fonctionnement

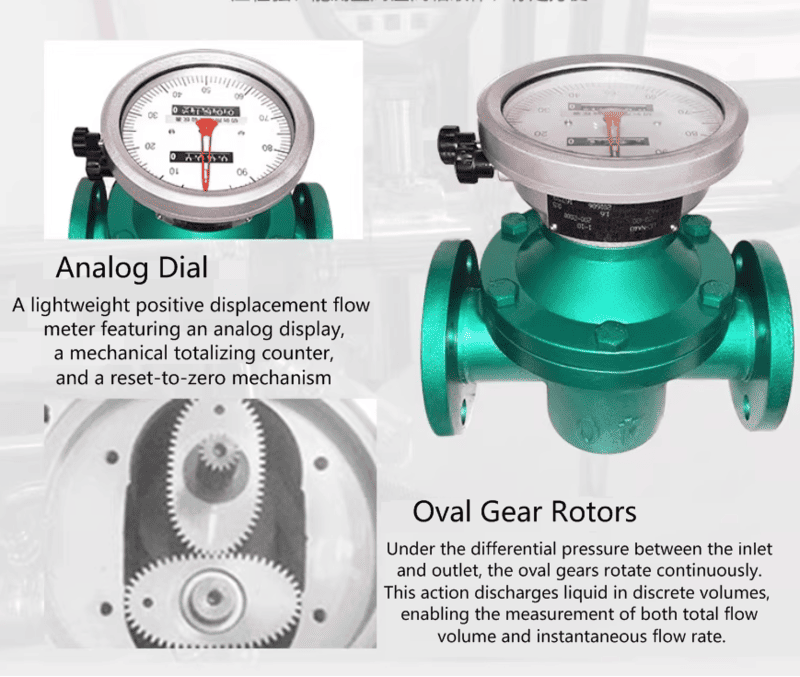

Un compteur à engrenages ovales est constitué de deux engrenages ovales finement usinés et imbriqués. La rotation de ces engrenages est provoquée par un déséquilibre de pression dû au gazole pénétrant dans le compteur. À chaque rotation, un volume précis de fluide est piégé et acheminé à travers le corps du compteur. Le volume total est calculé en comptant ces rotations grâce à un capteur.

Avantages

• Précision et fiabilité exceptionnelles : les changements de température, de profil d'écoulement ou de viscosité du fluide ont peu d'effet sur sa précision, qui est généralement de ±0,5 % à 0,2 %.
• Pas besoin de tuyau droit : ils peuvent être installés dans des espaces restreints, comme les petits compartiments moteur ou les chariots de ravitaillement mobiles.
• Fonctionne sans alimentation électrique : débitmètre mécanique diesel Les débitmètres dotés d'un affichage simple permettent de mesurer le débit total sans alimentation électrique. La vidéo ci-dessous explique plus en détail le fonctionnement d'un débitmètre mécanique.

Inconvénients

• Pour carburant propre uniquement : les particules solides peuvent bloquer les engrenages en raison de leurs tolérances serrées. L’installation d’un filtre en amont est nécessaire.
• Pièces mobiles : Bien que les engrenages soient généralement très résistants dans les applications liées aux carburants, ils sont sujets à l'usure.
• Peut être lourd : les débitmètres à engrenages ovales peuvent être sensiblement plus lourds que les débitmètres à turbine pour les tuyaux de grand diamètre. Par exemple, Débitmètre à engrenages ovales de 3 pouces pour diesel pèse environ 100 kg, tandis qu'un débitmètre à turbine de 3 pouces ne pèse que 15 kg.

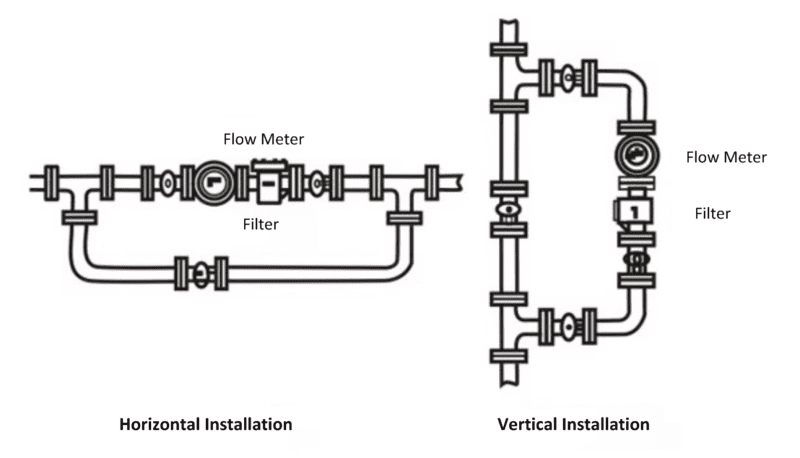

Installation d'un engrenage ovale à flux moyen

La liste d'images ci-dessous recommande une installation horizontale et verticale du débitmètre à engrenages ovales.

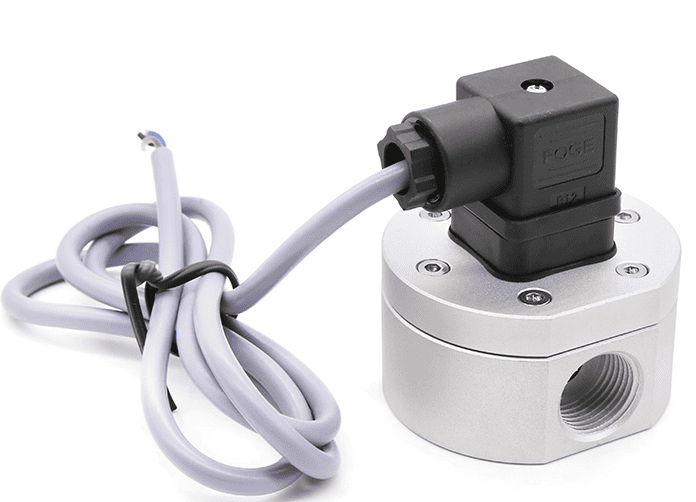

Considération particulière : Petits débitmètres à engrenages ovales pour faibles débits

Le débitmètre à engrenages ovales miniatures est idéal pour les applications exigeant une mesure précise de débits extrêmement faibles, souvent exprimés en millilitres par minute (ml/min). Conçus spécifiquement pour les environnements à faible débit, ces petits débitmètres volumétriques fonctionnent selon le même principe de fiabilité que leurs homologues de plus grande taille. Ils offrent une solution très précise et économique pour la mesure des microdébits de diesel et sont parfaitement adaptés à des applications telles que l'injection d'additifs pour carburant, le suivi de la consommation de carburant des brûleurs et les bancs d'essai de R&D pour petits moteurs. Le tableau ci-dessous présente la plage de faible débit du débitmètre de la série LC-M disponible sur silverinstruments.com.

Modèles et plages de débit des débitmètres de la série LC-M

Code modèle	Matériel	Plage de débit d'origine	Plage de débit (L/h)
LC-M2-AL	Aluminium	0,5-150 ml/min	0,03 ~ 9
LC-M2-SS	Acier inoxydable	0,5-150 ml/min	0,03 ~ 9
LC-M5.2-AL	Aluminium	1-400 ml/min	0,06 ~ 24
LC-M5.2-SS	Acier inoxydable	1-400 ml/min	0,06 ~ 24
LC-M5.1-AL	Aluminium	1 à 800 ml/min	0,06 ~ 48
LC-M5.1-SS	Acier inoxydable	1 à 800 ml/min	0,06 ~ 48
LC-M6-AL	Aluminium	0,5 à 100 L/h	0,5 ~ 100
LC-M6-SS	Acier inoxydable	0,5 à 100 L/h	0,5 ~ 100
LC-M9-AL	Aluminium	6 à 600 L/h	6 ~ 600
LC-M9-SS	Acier inoxydable	6 à 600 L/h	6 ~ 600
LC-M12-AL	Aluminium	0,3 à 30 L/min	18 ~ 1 800
LC-M12-SS	Acier inoxydable	0,3 à 30 L/min	18 ~ 1 800
LC-M25-AL	Aluminium	0,5 à 100 L/min	30 ~ 6 000
LC-M25-SS	Acier inoxydable	0,5 à 100 L/min	30 ~ 6 000

Installation

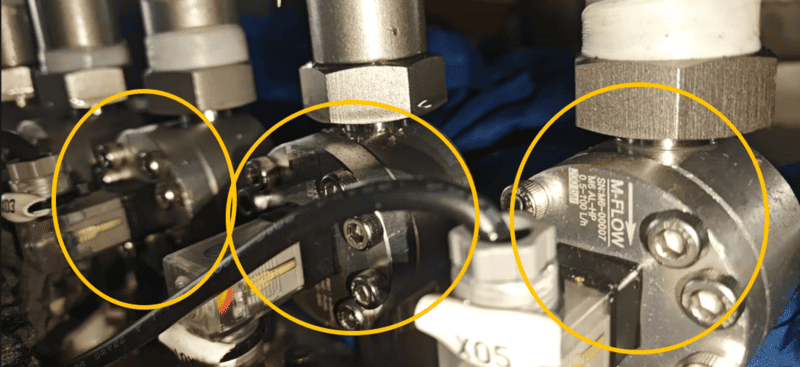

Comme le montrent les images ci-dessus, l'installation d'un petit débitmètre à engrenages ovales est très simple. Un filtre/crépine en amont est nécessaire pour protéger les engrenages des impuretés, mais aucun tronçon de tuyauterie droite n'est requis.

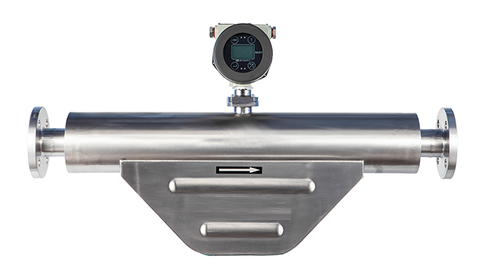

Débitmètres massiques Coriolis pour diesel

Le débitmètre massique Coriolis est la meilleure option pour les applications exigeant une précision et une fiabilité maximales.
Vous souhaitez en savoir plus sur le meilleur débitmètre pour diesel ? Consultez la vidéo ci-dessous :

Principe de fonctionnement

Le débit massique est mesuré directement par un débitmètre Coriolis. Ce dernier utilise une bobine d'excitation pour faire osciller un ou plusieurs tubes vibrants. Ces tubes se tordent au passage du gazole sous l'effet de Coriolis. La variation infime de temps (déphasage) entre les vibrations d'entrée et de sortie, directement proportionnelle au débit massique, est captée par des capteurs.

Avantages

• Précision maximale : Il s'agit de la norme du secteur pour les transferts de garde en raison de sa précision inégalée (souvent ±0,1~0,2 %).
• Mesure directe de la masse : cette méthode mesure la masse réelle, ses résultats sont donc insensibles aux variations de température, de viscosité ou de densité du fluide.
• Absence de pièces mobiles : L'absence de pièces mobiles les rend totalement non intrusives, car elles ne risquent ni de s'user, ni de s'encrasser, ni de nécessiter un entretien.
• Sortie multiparamètres : un seul instrument peut mesurer simultanément la température, la densité, le débit massique et le débit volumique.

Inconvénients

• Coût le plus élevé : La technologie de débitmètre la plus coûteuse est le débitmètre Coriolis.
• Chute de pression potentielle : une chute de pression peut être produite par le circuit d’écoulement via les tubes vibrants.

Installation

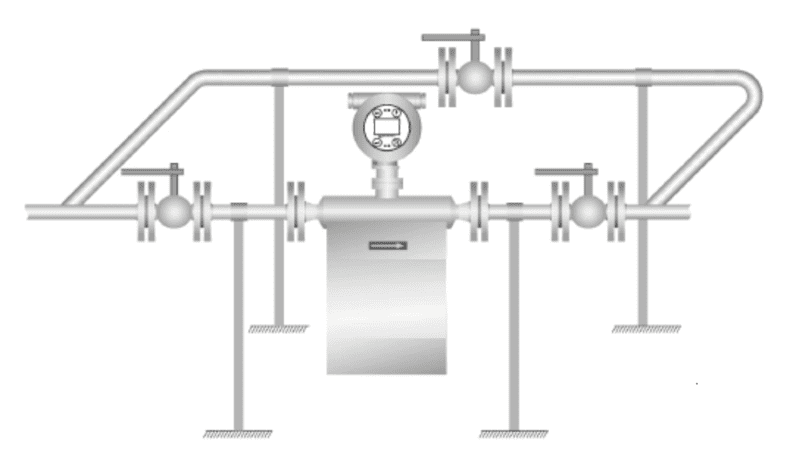

Il n'est pas nécessaire d'utiliser des conduites droites, mais afin de protéger le capteur sensible des vibrations extérieures, le débitmètre doit être solidement fixé à la tuyauterie. L'image ci-dessous illustre l'installation recommandée pour un débitmètre Coriolis lors de la mesure de liquides tels que le diesel.

Quel débitmètre diesel est le mieux adapté à vos besoins ? Comparatif

Fonctionnalité	débitmètre à turbine	Débitmètre à engrenages ovales	Débitmètre massique Coriolis
Principe de mesure	Volumetrique (Vitesse)	Volumétrique (Déplacement positif)	Débit massique direct
Précision typique	±0,5%	±0,5 % à ±0,2 %	±0,1 ~0,2 %
Performances de viscosité	Juste (sensible aux changements)	Excellent	Excellent
Gère les contaminants ?	Non (Filtre requis)	Non (Filtre requis)	Bon état (sans pièces mobiles)
Besoin d'un tuyau droit ?	Oui (10D/5D)	Non	Non
coût initial	Faible à moyen	Moyen	Très élevé
Idéal pour	Applications propres et stables ; essais de véhicules.	Distribution, réapprovisionnement, alimentation de la chaudière.	Transfert de garde, facturation de valeur élevée.

Considérations relatives aux mesures avancées des moteurs diesel

Compensation de température

Lorsque le gazole chauffe, il se dilate ; lorsqu'il refroidit, il se contracte. Mesurer le volume tout en facturant au poids ou au contenu énergétique peut entraîner des erreurs importantes. Un débitmètre Coriolis, qui mesure directement le poids, permet de résoudre ce problème. Une autre solution consiste à calculer un débit compensé en température à l'aide d'un calculateur de débit, d'un capteur de température et d'un débitmètre volumétrique.

Totalisateurs et contrôle des lots

Assurez-vous que votre compteur dispose d'un contrôleur de lots pour distribuer avec précision des quantités prédéterminées de carburant et d'un totalisateur pour suivre la consommation cumulée pour les applications de distribution.

Conclusion : L'instrument approprié pour la tâche

Savoir précisément ce dont vous avez besoin vous aidera. choisir le meilleur débitmètre diesel Pour votre exploitation, un débitmètre à turbine est une excellente option pour la surveillance générale des carburants propres lorsque le coût est un facteur déterminant. Le débitmètre à engrenages ovales, robuste et fiable, est une référence dans le secteur pour un dosage précis et fiable en toutes circonstances. De plus, le débitmètre massique Coriolis offre des performances inégalées pour des applications telles que le transfert de propriété, où une précision maximale est indispensable.

Chez Silver Automation Instruments, notre spécialité est de vous fournir l'équipement de mesure de débit adapté à votre problématique. Pour évaluer votre application et identifier la solution de débitmètre diesel la plus appropriée, contactez dès maintenant notre équipe de professionnels. Plus d'informations techniques sur le choix d'un débitmètre diesel. Sélection du débitmètre diesel.

FAQ sur le débitmètre diesel

1. Q : Quels types de débitmètres conviennent au carburant diesel ?
A: Les débitmètres volumétriques, à masse Coriolis et à turbine sont les plus courants, choisis pour leur précision et leur budget.

2. Q : Comment la viscosité influence-t-elle le choix du débitmètre diesel ?
A : Une viscosité plus élevée réduit la précision du débitmètre à turbine ; les débitmètres volumétriques et les débitmètres Coriolis fonctionnent mieux avec des fluides visqueux.

3. Q : Quelle est la différence entre les compteurs massiques et les compteurs volumétriques pour le diesel ?
A : Les débitmètres massiques (par exemple, à effet Coriolis) mesurent directement la masse, indépendamment des variations de température. Les débitmètres volumétriques (par exemple, à turbine) nécessitent une compensation pour une mesure précise de la masse.

4. Q : Une compensation de température et de pression est-elle nécessaire ?
A : Le calcul du débit massique est essentiel au fonctionnement des débitmètres volumétriques. Les débitmètres Coriolis fournissent une mesure directe du débit massique sans compensation.

5. Q : Quels matériaux sont recommandés pour les débitmètres diesel ?
A: La fonte ou l'acier moulé suffisent, mais si votre budget le permet, vous pouvez opter pour un capteur de débit diesel en acier inoxydable.

6. Q : À quelle fréquence les débitmètres diesel doivent-ils être étalonnés ?
A : Annuellement pour le transfert de propriété ; tous les 2 à 3 ans pour le suivi du processus. Vérifier après chaque changement de fluide ou en cas de dommage au compteur.

7. Q : Un compteur peut-il gérer des mélanges de diesel et de biodiesel ?
A : Oui.

8. Q : Quels sont les principaux avantages des compteurs volumétriques ?
A : Haute précision pour les fluides visqueux, exigences minimales en matière de conduite rectiligne et excellente répétabilité pour le transfert de propriété. Faible coût par rapport à un débitmètre massique Coriolis.

9. Q : Quelle est l'importance de la certification des zones dangereuses ?
A : Essentiel pour la sécurité. Recherchez les certifications ATEX, IECEx ou UL correspondant aux classifications de la zone d'installation.

10. Q : Quel entretien nécessitent les débitmètres diesel ?
A : Contrôles réguliers des filtres, inspections des joints et vérification de l'étalonnage du zéro. Les compteurs PD peuvent nécessiter une inspection du rotor après une utilisation prolongée.
