Débitmètre de gaz naturel en ligne

Débitmètres en ligne adaptés à comptage du débit de gaz naturel inclure Débitmètre pour turbines à gaz , Débitmètres à vortex et Débitmètre à dispersion thermique Ces débitmètres de gaz naturel en ligne sont tous équipés d'un affichage électronique indiquant le débit instantané et le débit cumulé. On distingue deux types de débitmètres de gaz naturel en ligne : les débitmètres volumétriques et les débitmètres massiques. Silver Automation Instruments propose des prix compétitifs. Débitmètre numérique de gaz naturel Avec des délais de livraison rapides et une qualité irréprochable. Le gaz naturel est un gaz combustible dont le principal composant est le CH4 (méthane), incolore, inodore, non toxique et non corrosif. Il contient également de l'éthane, du propane et des hydrocarbures lourds, ainsi que de faibles quantités d'azote, d'oxygène, de dioxyde de carbone et de solvants. La combustion du gaz naturel produit de l'H2O (eau).

Lorsque le gaz naturel traverse le capteur de débit de la turbine, celle-ci est mise en rotation par la poussée du fluide, et sa vitesse de rotation est proportionnelle à la vitesse moyenne du débit de gaz naturel. La rotation de la turbine modifie périodiquement la résistance magnétique du convertisseur magnétoélectrique, ce qui entraîne une variation du flux magnétique dans la bobine de détection. Cette variation périodique génère un signal d'impulsion électrique périodique. Ce signal est proportionnel au débit volumique du fluide traversant le capteur de débit de la turbine, pour une gamme de débits (nombres de Reynolds).

✔ Haute précision : ±1 %R à ±1,5 %R
✔ Bonne répétabilité, répétabilité à court terme de 0,05 % à 0,2 %
✔ Signal de fréquence d'impulsion de sortie pour la mesure totale et la connexion à un ordinateur ou sortie 4-20 mA avec débit de gaz naturel instantané.
✔ Aucune dérive du zéro, forte capacité anti-interférences.
✔ Un signal haute fréquence (3 à 4 kHz) peut être obtenu, et la résolution du signal est élevée.
✔ Compact et léger, facile à installer et à entretenir
✔ Convient à la mesure du débit de gaz naturel haute pression, comme les débitmètres de gaz haute pression de 300 psi, 600 psi ou 1000 psi.

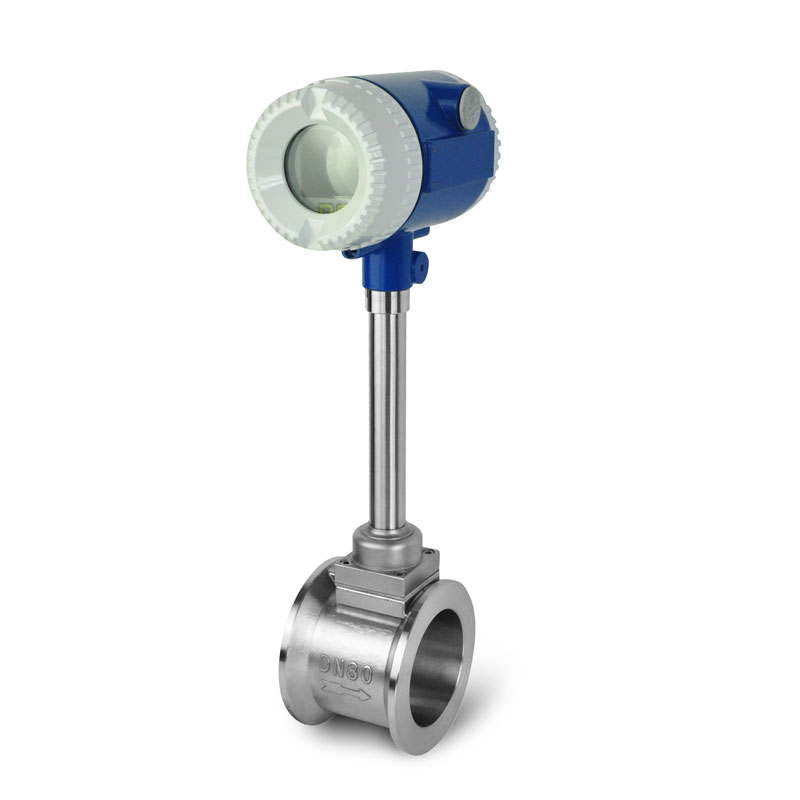

Débitmètre à effusion vortex pour la mesure du débit de gaz combustible

Les débitmètres à turbine sont largement utilisés pour mesurer les fluides suivants : pétrole, liquides organiques, liquides inorganiques, gaz liquéfiés, gaz et fluides cryogéniques. Les turbines à gaz peuvent servir à mesurer l’air, l’oxygène, l’azote, le gaz naturel, l’hydrogène, le GPL, les gaz de combustion, le méthane, le butane, le chlore, le biogaz, le dioxyde de carbone, l’acétylène, le phosgène, etc.

✔ Stations de contrôle du gaz urbain, comptage des échanges de gazoducs, stations de ravitaillement en GNC.

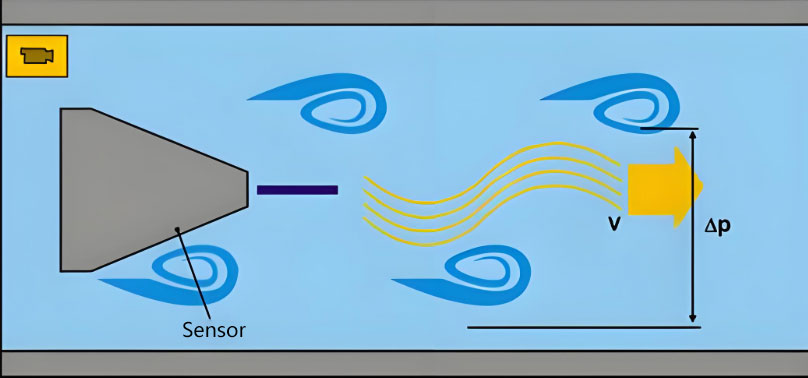

Comment fonctionne un débitmètre à vortex pour le gaz naturel ?

Un débitmètre à vortex place un corps non profilé, une barre de détachement de vortex, dans le flux de gaz. Lorsque le gaz naturel s'écoule autour de cette barre, des vortex se détachent alternativement de chaque côté et forment un motif régulier appelé allée de vortex de Kármán. Dans une plage de nombres de Reynolds définie, la fréquence de détachement est proportionnelle à la vitesse d'écoulement. Le débitmètre convertit directement cette fréquence en débit volumique. Pour le gaz naturel, un modèle avec compensation intégrée de température et de pression indique le débit standard en Nm³/h.

Voir le débitmètre à vortex série STLU pour les applications gaz, vapeur et liquides.

Avantage du transmetteur de flux vortex :

✔ Sa structure est simple et robuste, et le débitmètre de gaz naturel de type vortex est moins cher que les débitmètres massiques et les débitmètres à turbine.

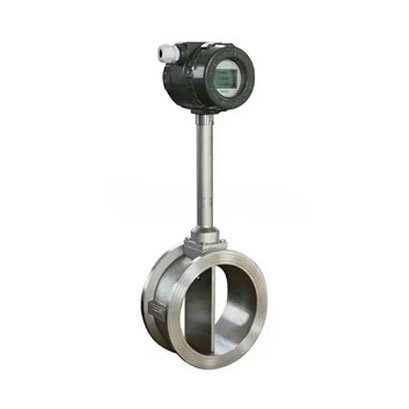

Vortex flow meter construction sensor is simple but robust

✔ L'entretien est pratique et facile
✔ Convient à une grande variété de fluides, tels que les liquides, les gaz, les vapeurs et les fluides partiellement miscibles.
✔ Mesure du gaz naturel avec une grande précision, généralement ±1 %R~±2 %R
✔ Large plage de réduction du rapport de compression, jusqu'à 20:1~10:1
✔ Signal de fréquence d'impulsion de sortie, adapté à la mesure totale et à la connexion à un ordinateur, sans dérive du zéro, optionnel avec 4-20 mA, RS485 MODBUS
✔ Le débitmètre à vortex est mieux adapté aux pressions moyennes à élevées ; la mesure du gaz naturel à haute pression est plus stable.

Disadvantages of vortex flow meter for natural gas:

× Insensibilité aux faibles débits : les faibles débits entraînent des erreurs importantes, tandis que le débitmètre massique thermique offre de meilleures performances pour la mesure des faibles débits de gaz naturel.
× Interférences dues aux vibrations : les vibrations des pipelines peuvent facilement générer de faux signaux.
× Section de tuyau droit requise (avant 10D, arrière 5D) : Exigences d'espace d'installation élevées.

Typical applications for inline vortex type natural gas flow meter:

Surveillance des chaudières à gaz industrielles, contrôle des processus des pipelines moyenne et haute pression (règlement hors transactions).

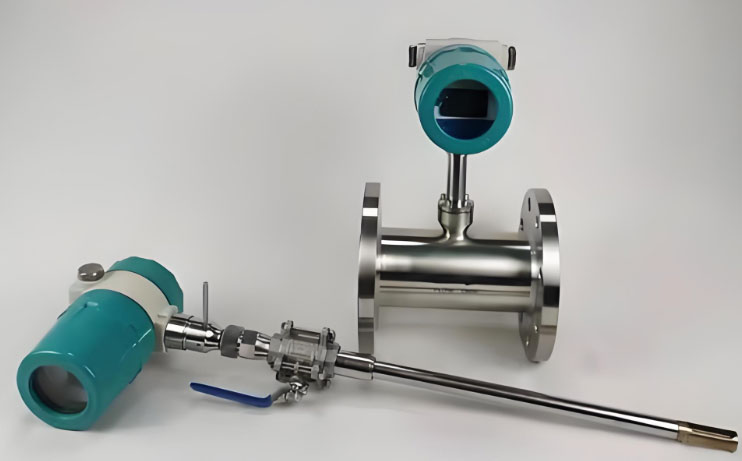

In-line thermal gas flow meter for measuring natural gas mass flow

How in line thermal mass flow meters ( TMF)  works for natural gas?

Le principe de la diffusion thermique repose sur l'action conjointe de l'élément chauffant et du capteur de température. Lors du passage du gaz, la chaleur est dissipée et la différence de température est proportionnelle au débit massique, permettant ainsi une mesure directe de ce dernier.

Thermal gas flow meters measure natural gas with the following advantages:

✔ Option de débitmètre massique thermique en ligne avec raccord fileté, à plaquette ou à bride
✔ Il peut mesurer directement le débit massique de gaz naturel sans compensation ni correction de la température et de la pression.
✔ Le débitmètre thermique à gaz maintient une précision de mesure à long terme
✔Peut détecter le gaz naturel à faible débit avec un signal de haute sensibilité, peut détecter un faible débit de gaz naturel jusqu'à 0,1 m/s, convient à la détection des fuites.
✔ Perte de tension extrêmement faible : Composants à flux libre et faible perte de pression, pour une économie d’énergie.

Disadvantages of TMF flow meter for natural gas:

× Peur des taches d'humidité/d'huile : la contamination de la sonde peut provoquer une dérive.
× Ne convient pas aux hautes pressions (généralement<40 bar).
× Précision moyenne (± 1-2%) : non utilisée pour le règlement des transactions.

Typical applications for thermal mass type natural gas flow meter

Surveillance des petits débits des conduites de gaz secondaires, comptage de la gestion de l'énergie, contrôle de l'alimentation en gaz des chaudières industrielles et distribution par pipeline basse pression.

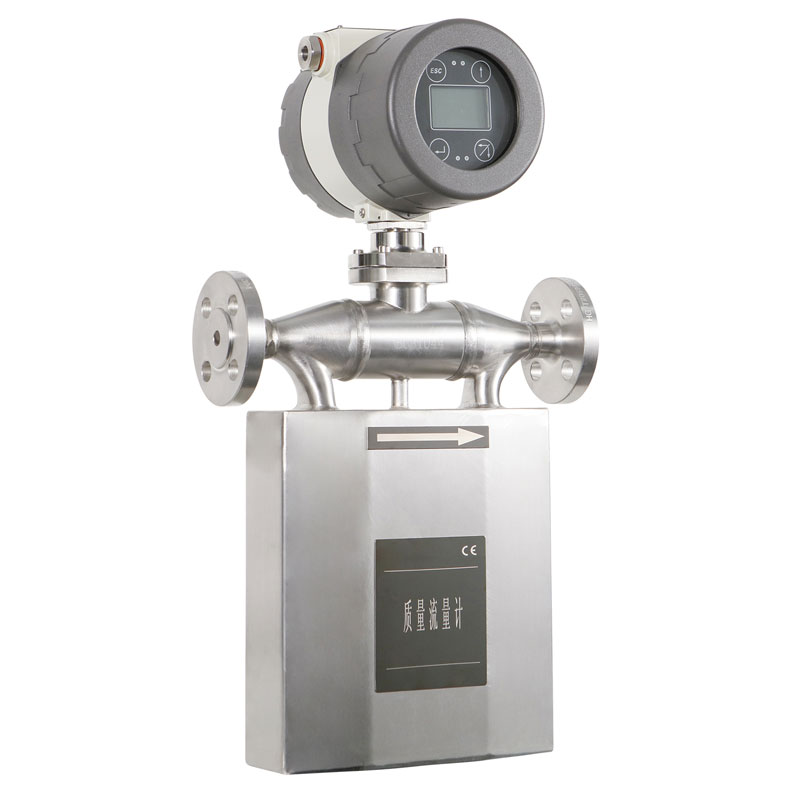

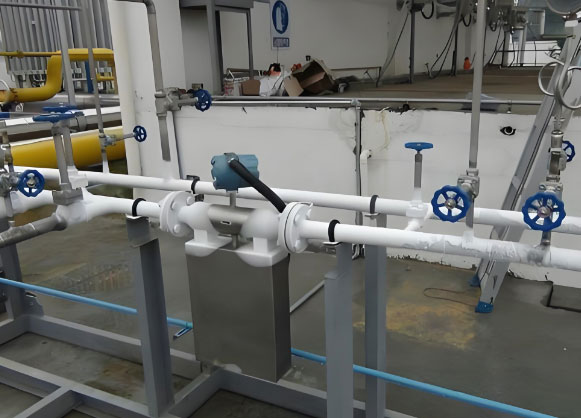

In line Coriolis type flow meter for natural gas
