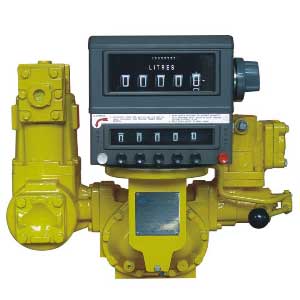

Le compteur de la série LC-M est un compteur à déplacement positif pour les liquides ; c'est une sorte de débitmètre de carburant en vrac. Ils sont conçus pour le dosage de liquides en vrac dans les applications de transfert et de contrôle de processus ; il est parfait pour la mesure de débit en vrac d'huile et de carburants.
Principe de fonctionnement du débitmètre à déplacement positif
Le compteur se compose d'un boîtier dans lequel deux rotors de déplacement à aubes et un rotor de blocage unique central tournent en relation synchronisée dans trois alésages cylindriques sans contact métal sur métal à l'intérieur de l'élément de compteur. Chaque rotor est supporté à chaque extrémité par une plaque d'appui à travers laquelle les arbres de rotor font saillie.
Les rotors de déplacement à aubes, se déplacent alternativement dans les deux alésages en demi-cylindre de l'élément de compteur, tandis que le rotor de blocage unique tourne dans son alésage de manière à réaliser un joint capillaire continu entre le produit amont non dosé et le produit aval dosé. .
A une extrémité de chaque arbre de rotor se trouve un pignon de distribution. L'engrenage du rotor de blocage, ayant deux fois le nombre de dents de chacun des engrenages du rotor de déplacement, tourne à la moitié du régime des rotors de déplacement.
Avantages du débitmètre à déplacement positif de la série LC-M
- Un excellent mécanisme de réglage en continu permet un micro-ajustement du compteur
- Haute précision et répétabilité sur le large étrange de débit, précision supérieure à débit constant
- Faible maintenance, pas de contact métal sur métal dans la chambre de mesure, longue durée de vie Faible perte de charge, un véritable débitmètre à gravité
- Mesure de débit de haute précision indépendamment des fluctuations de pression, des variations de température, des changements de viscosité
- Les accessoires des débitmètres volumétriques comprennent des éliminateurs d'air, des filtres, des vannes et un choix de registres et d'imprimantes mécaniques ou électroniques pour le préréglage, la totalisation des livraisons et l'impression des tickets.
Spécifications du débitmètre PD
- Matériau du capteur de débitmètre PD : aluminium, fonte et acier inoxydable
- Débitmètre PD haute précision : ± 0,2 %
- Répétabilité : ≤0,07 %
- Unité de débit : litre/gallon américain/gallon IMP
- Taille et plage de débit de débitmètre PD disponibles
- Débitmètre PD 40mm ou 1.5” : 25-250 L/min
- Débitmètre à déplacement positif DN50 ou 2 pouces, 55-550 LPM
- Débitmètre DN80 PD ou taille 3 pouces : 506-5063 GPM (gallons US par minute)
- Débitmètre à déplacement positif DN100 ou 4 pouces : 748 ~ 7484 gallons/minute
- Le capteur de débit NB150 mm ou 6 pouces PD peut traiter un débit de 300 à 3 000 litres par minute
Applications des débitmètres à déplacement positif
Mesure de débit pour les carburants d'aviation, les solvants, le carburant, l'essence, le diesel, le biodiesel, le gaz de pétrole liquéfié (GPL), le débitmètre de pétrole brut, le ravitaillement en carburant des trains et des wagons, le ravitaillement des véhicules miniers et des usines, et le ravitaillement des navires et des bateaux. également pour les liquides chauffés et/ou visqueux ; wagons-citernes livrant du carburant aux habitations pour le chauffage domestique ou de l'essence aux stations-service; des bobtails livrant du GPL aux maisons et aux fermes ; et les ravitailleurs d'aviation livrant de l'essence ou du carburéacteur dans les avions.
Contrôle des opérations de chargement/déchargement de carburants et de produits pétrochimiques dans les usines de vrac de carburant et/ou les raffineries
Sur camion-citerne pour le transport et la livraison de carburant/GPL
Système de distribution de carburant robuste pour gros véhicules et avions
Accessoires pour débitmètres volumétriques
