L'huile de transformateur, un fluide isolant et de refroidissement essentiel dans les équipements électriques, nécessite une surveillance précise du débit pour garantir la sécurité de fonctionnement et l'efficacité énergétique. Les débitmètres à engrenages ovales , un type de débitmètre volumétrique (débitmètre PD), réputés pour leur grande précision et leur durabilité, excellent dans la mesure du débit volumétrique de différents types d'huile, tels que le diesel, le pétrole brut, le kérosène, l'huile végétale et l'huile de transformateur. Cet article explore les principes de fonctionnement, les caractéristiques techniques, les critères de sélection et les applications industrielles des capteurs de débit à engrenages ovales.

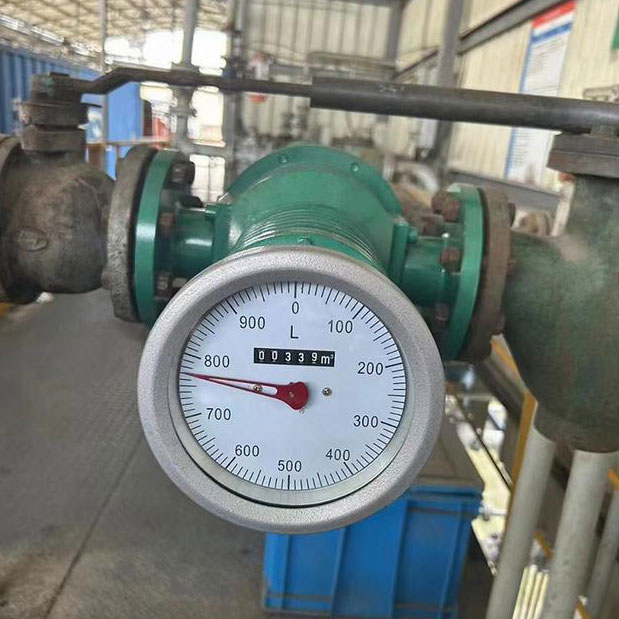

oval gear flow meters application in transformer oil measurement

Comment fonctionnent les débitmètres à engrenages ovales

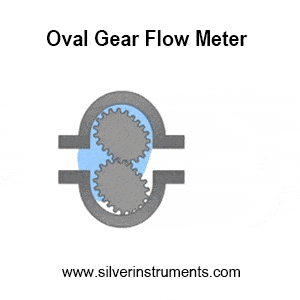

Les débitmètres à engrenages ovales utilisent deux engrenages ovales rotatifs pour mesurer le volume du fluide. L'huile du transformateur circule dans le débitmètre, entraînée par les différences de pression, créant des « chambres en forme de croissant » qui se remplissent et se vident cycliquement. La rotation des engrenages calcule le débit cumulé et génère des signaux de débit en temps réel.



Cette conception mécanique ne nécessite aucune électronique, ce qui la rend idéale pour les environnements explosifs ou à fortes interférences électromagnétiques. Grâce à ses performances anti-interférences supérieures, les débitmètres mécaniques sont souvent privilégiés par les clients. De plus, ils sont indépendants de la viscosité, garantissant des performances stables pour l'huile de transformateur (généralement 10 à 50 mPa·s). Les débitmètres à turbine liquide sont souvent utilisés pour mesurer l'huile, mais ils ne peuvent mesurer que les huiles de faible viscosité telles que le diesel, l'huile de poisson, l'huile d'arachide, l'huile alimentaire, etc. La viscosité de l'huile de transfert peut parfois être relativement élevée, ce qui rend la mesure par turbine liquide peu efficace.


Principaux avantages de la mesure de l'huile de transformateur

  • Haute précision et répétabilité
Précision jusqu'à ±0,5 % (±0,2 % sur certains modèles), conforme aux normes industrielles et commerciales les plus strictes. Le débitmètre volumétrique est un débitmètre traditionnel de haute précision, largement utilisé.

  • Large plage de fonctionnement
oTempérature : -30°C à +200°C, convient aux démarrages à froid et aux applications de mesure de débit d'huile à haute température.
oPression : Prend en charge 1,6 à 6,3 MPa, idéal pour les pipelines d'huile de transformateur haute pression.

  • Résistance à la corrosion
La construction en acier inoxydable ou en fonte résiste aux impuretés acides présentes dans l’huile du transformateur.

  • Faible entretien et longévité
Le débitmètre à engrenages ovales présente une conception mécanique simple et une construction robuste. Une filtration adéquate prévient les dommages causés par les débris, garantissant ainsi une fiabilité à long terme et un entretien minimal.

Directives de sélection et d'installation pour le débitmètre d'huile de transformateur

1. Paramètres critiques
  • Plage de viscosité : Assurez-vous de la compatibilité avec l'huile de transformateur (par exemple, 0,6 à 200 mPa·s). Le débitmètre à engrenage elliptique peut mesurer un débit d'huile jusqu'à 2 000 cp, mais au-delà de 200 cp, il appartient à la catégorie des débitmètres à haute viscosité (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) et doit être consulté et acheté sur silverinstruments.com.
  • Options de sortie : Débitmètre de type mécanique ou Silver Automation Instruments peut fabriquer un débitmètre numérique à engrenages ovales avec impulsion, 4-20 mA ou RS485 pour l'intégration du système.
  • Matériau : acier au carbone, fonte ou acier inoxydable (par exemple, 304SS) pour huile non corrosive ou liquide corrosif.
  • Taille du débitmètre d'huile de transformateur : Nous proposons des débitmètres d'huile de transformateur dans des tailles allant de 2 mm à 8 pouces (DN2 à DN200).

Vous trouverez ci-dessous un tableau de référence pour la plage de débit du débitmètre à engrenages ovales pour l'huile de transformateur

Model DN Flow range for different accuracy (m3/h)
LC-10 10 (3/8”) 0.08-0.5 0.05-0.5
LC-15 15 (1/2”) 0.3-1.5 0.15-1.5
LC-20 20 (3/4”) 0.5-3 0.3-3
LC-25 25 (1”) 1-6 0.6-6
LC-40 40 (1.5”) 2.5-15 1.5-15
LC-50 50 (2”) 4.8-24 2.4-24
LC-B40,50 40.50 4-20 2-20
LC-B65 65(1.5 ”) 8-40 4-40
LC-80 80 (3”) 12-60 6-60
LC-100 100 (4”) 20-100 10-100
LC-150 150 (6”) 38-190 19-190
LC-200 200 (8”) 56-340 34-340
Accuracy Class 0.2 % 0.5

Si votre plage de débit est inférieure à celle indiquée dans le tableau ci-dessus, n'hésitez pas à contacter silverinstruments.com. Nous disposons d' un petit débitmètre pour la mesure de l'huile . Le débit minimal que nous pouvons détecter atteint 0,5 ml/min.

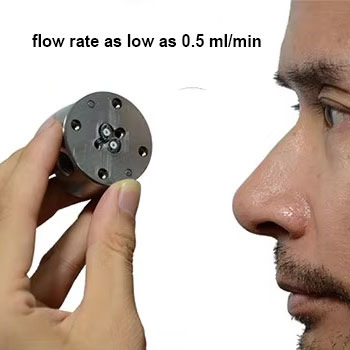

mini liquid flow meter sensor



2. Conseils d'installation
- Monter horizontalement avec l'écran vertical pour minimiser les erreurs.
- Installer des filtres en amont pour bloquer les débris.
- Ajoutez des éliminateurs d'air pour éviter les interférences de bulles.
Vous trouverez ci-dessous une installation typique pour un débitmètre d'huile de transformateur

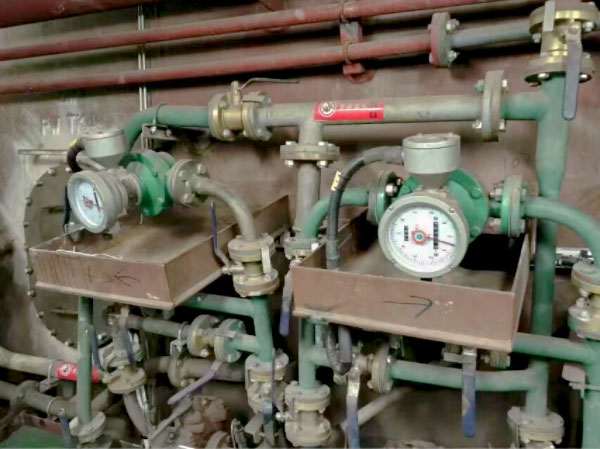

transformer oil flow meter installation display


4. Applications industrielles
- Surveillance du remplissage et de la circulation d'huile : assure des performances efficaces du système de refroidissement.
- Transfert de garde commerciale : la mesure de haute précision est conforme aux normes API/OIML.
- Maintenance prédictive : Détecte les fuites ou les blocages via des anomalies de débit.

5. Comparaison avec d'autres technologies
Contrairement aux débitmètres à turbine ou aux débitmètres électromagnétiques , les débitmètres à engrenages ovales offrent :
-Aucune exigence de tuyau droit : installation flexible dans les espaces restreints.
-Rentabilité : moins d'entretien par rapport aux compteurs électroniques complexes.
Options mécaniques ou numériques. Que vous ayez besoin d'un débitmètre d'huile pour transformateur mécanique ou numérique, silverinstruments.com a la solution.
Débitmètre haute précision. Mesure de débit précise de 0,2 à 0,5 %.

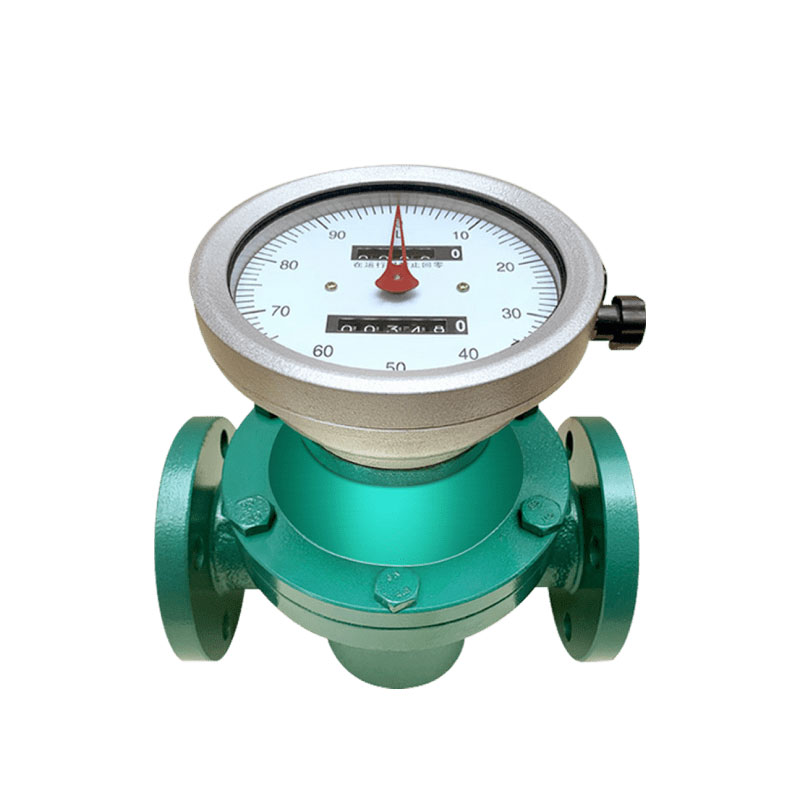

Débitmètre à engrenages ovales pour la mesure du débit d'huile de transformateur
Débitmètre à engrenages ovales pour la mesure du débit d'huile de transformateur avec sortie d'impulsions

Les débitmètres à engrenages ovales sont idéaux pour la mesure du débit d'huile des transformateurs grâce à leur précision, leur adaptabilité et leur robustesse. Une sélection et une installation adaptées (adéquation entre les propriétés de l'huile et les conditions de fonctionnement) garantissent des performances fiables. Pour les réseaux électriques, ils améliorent l'efficacité opérationnelle tout en réduisant les pertes d'énergie et les coûts. Contactez silverinstruments.com pour obtenir des débitmètres d'huile adaptés à vos besoins et à un prix avantageux.
