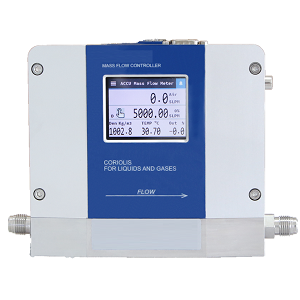

Qu'est-ce qu'un petit débitmètre Coriolis ? Les débitmètres Coriolis conventionnels sont utilisés pour les mesures de débit importantes, telles que 50 Mt/h, 100 Mt/h ou même plus. . SH-CMF-FE applique avec succès la technologie de flux Coriolis ..
Le rotamètre à tube métallique peut fonctionner sur le faible débit d'eau min à 1,6 litre / heure, il peut être utilisé pour détecter le micro débit de fluides. Le débitmètre à section variable à tube métallique est l'un des plus anciens modèles d
Le débitmètre à faible débit de gaz est un appareil utilisé pour mesurer le débit de gaz à des débits relativement faibles qui peuvent être aussi faibles que 2 SCCM ou 2 ml/min dans des conditions standard. débitmètre à gaz à faible volume Il est conçu pour mesurer avec précision la quantité de gaz traversant un système ou un point précis d'une canalisation. Silver Automation Instruments propose des débitmètres ou des régulateurs de débit de gaz à très faible précision.
Les débitmètres de gaz à faible débit sont couramment utilisés dans diverses industries telles que l'industrie pharmaceutique, laboratoire, La recherche et le développement, le traitement chimique et la surveillance environnementale, où des mesures précises et à faible débit de gaz sont cruciales, par exemple. débitmètre d'air à petit débit , micro-débitmètre de gaz CO2, débitmètre de gaz naturel à faible volume, Capteur de débit de gaz d'azote (N2) miniature, mélange gazeux HHO (molécule d'hydrogène, hydrogène et oxygène, séparés, mélange pur) à basse vitesse.
Un laboratoire de biotechnologie allemand devait contrôler le débit de purge d'azote entre 0 et 100 SCCM pour un procédé de culture cellulaire. Les débitmètres standards ne permettaient pas d'obtenir des mesures stables dans cette plage. Nous avons fourni un régulateur de débit massique thermique avec une plage de mesure de 0 à 100 SCCM et une sortie de 4 à 20 mA, intégré directement à leur automate programmable existant. Le laboratoire l'utilise en continu depuis plus d'un an sans aucun problème de recalibrage.
Une usine de biogaz en Asie du Sud-Est devait surveiller les faibles débits de gaz provenant d'un petit digesteur avant qu'ils n'atteignent le réseau principal, des débits aussi faibles que 5 SL/m avec une composition du gaz variable selon la saison. Nous avons recommandé un débitmètre thermique de gaz réglé pour un profil de biogaz mixte Grâce à sa sortie Modbus RTU permettant la surveillance à distance, l'usine assure désormais un suivi quotidien de sa production de gaz sans intervention sur site.
Un fabricant de composants semi-conducteurs avait besoin d'un régulateur de débit de CO2 (0-200 SCCM) pour un procédé de nettoyage, avec des exigences de précision élevées et un encombrement réduit en raison de l'espace limité sur les panneaux. Nous avons fourni un régulateur de débit massique de CO2 miniature de moins de 75 mm de longueur, avec affichage numérique et sortie relais pour le verrouillage du procédé.
Voici quelques exemples d'applications de gaz à faible débit que nous prenons en charge : dosage de gaz de laboratoire, comptage de biogaz, gaz de process pour semi-conducteurs et contrôle des gaz dans les procédés chimiques à petite échelle. Indiquez-nous le type de gaz, la plage de débit et la pression, et nous vous recommanderons un compteur adapté à votre procédé.

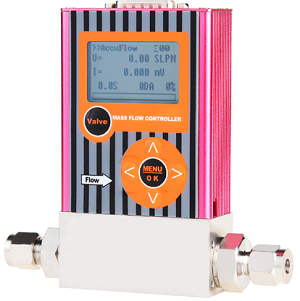

Le débitmètre de gaz à faible débit proposé par Silver Automation Instruments est un type de débitmètre massique thermique : ce microdébitmètre fonctionne selon le principe du transfert de chaleur. Il mesure l'effet de refroidissement du flux de gaz sur un capteur chauffé ou la chaleur transférée au gaz en circulation. Le débit à faible vitesse est calculé à partir de la différence de température entre le capteur chauffé et le capteur refroidi du microdébitmètre.
Lors du choix d'un faible débit débitmètre à gaz Il est essentiel de prendre en compte des facteurs tels que la plage de débit requise, la composition du gaz, la pression, la température, les exigences de précision et la compatibilité avec le gaz et l'application spécifiques. Il est recommandé de consulter un fournisseur de débitmètres ou un professionnel afin de déterminer le débitmètre le plus adapté à vos besoins. Pour obtenir un débitmètre de gaz de précision à prix avantageux, veuillez envoyer un courriel à sales@silverinstruments.com.
Réponse rapide : Les débitmètres massiques thermiques comme le SRK-DL sont particulièrement performants pour les gaz uniques et connus à basse pression (jusqu’à 1 ou 2 psi) et pour des débits de 2 psi à 1 psi. SCCM jusqu'à 30 SL/M. Les compteurs Coriolis comme le SH-CMF-FE nécessitent une pression de ligne plus élevée pour générer un effet Coriolis stable et traiter des compositions de gaz mélangées ou inconnues de 40 g/h à 1000 kg/h.
| Paramètre | Débitmètre thermique SRK-DL pour gaz à faible débit | Série SH-CMF-FE Coriolis pour gaz à faible débit  |
|---|---|---|
| Gamme | 2 SCCM à 30 SL/M ou plus | 40 g/h à 1000 kg/h |
| Précision | ±1 % FS | ±0,5 % PE (gaz), ±0,25 % PE (liquide) |
| adéquation de la pression | Fonctionne bien à très basse pression, de 1 à 2 psi et plus. | Nécessite une pression plus élevée pour un fonctionnement stable ; ne convient pas aux conduites de gaz à très basse pression. |
| Sensibilité aux gaz | Calibré par type de gaz, dérive en cas de changement de composition | Indépendant du type de gaz, de la pression et de la densité |
| Sortie de densité | Non | Densité du liquide uniquement, non affichée pour le gaz |
| Meilleure adaptation | Un seul gaz connu, conduites basse pression, budget serré | Flux de gaz mixtes, procédés à haute pression, précision de niveau garde |
| Coût | Ligne de base | Surcoût important par rapport au débitmètre massique thermique |
Voilà le problème. Beaucoup d'ingénieurs considèrent la méthode Coriolis comme une solution sûre pour toute application gazeuse, mais si votre conduite fonctionne à quelques psi, la méthode thermique est généralement plus adaptée, tant sur le plan technique que financier. Nous avons vu des clients utiliser la méthode Coriolis sur une conduite de purge à l'azote basse pression et obtenir une mauvaise stabilité du zéro, faute de pression suffisante pour déclencher l'effet. Réservez la méthode Coriolis aux applications haute pression ou aux liquides, où sa précision et son indépendance vis-à-vis des propriétés du gaz sont réellement avantageuses.
Indiquez-nous le type de gaz, la pression de la ligne (psi ou bar) et la plage de débit (SCCM ou kg/h) et nous pourrons vous recommander la technologie adaptée à votre application.
Bien que le volume du microdébitmètre de gaz soit très réduit, son prix n'est pas particulièrement bas. Cependant, notre entreprise fournit des microdébitmètres de gaz fiables depuis de nombreuses années, offrant une grande stabilité de fonctionnement et un prix très compétitif. Le prix de nos microdébitmètres de gaz est disponible à partir de 650 $. N'hésitez pas à nous communiquer vos paramètres de mesure de débit de gaz par e-mail à l'adresse sales@silverinstruments.com. Nous sélectionnerons pour vous un microdébitmètre de gaz adapté à vos besoins et à votre budget.
Le débit minimal dépend de la technologie du compteur. Les débitmètres massiques thermiques peuvent mesurer des débits de gaz aussi faibles que 2 SCCM (2 ml/min dans des conditions normales). Certains modèles de débitmètres Coriolis peuvent mesurer des débits encore plus faibles, jusqu'à 40 g/h. Le débit minimal réel dépend du type de gaz, du diamètre de la conduite et de la précision requise. Veuillez nous indiquer votre plage de débit spécifique et nous vous recommanderons le capteur adapté.
Oui, mais le débitmètre doit être calibré pour le gaz ou le mélange gazeux spécifique. Les débitmètres massiques thermiques sont généralement étalonnés à l'air ou à l'azote, car les propriétés thermiques varient selon les gaz. Si votre application implique une commutation entre différents gaz, veuillez nous indiquer les types de gaz à l'avance afin que nous puissions configurer un débitmètre avec des tables de gaz sélectionnables.
La plupart des microdébitmètres de gaz nécessitent un réétalonnage tous les 12 à 24 mois dans des conditions normales d'utilisation.
SCCM signifie « centimètres cubes standard par minute », et SLPM signifie « litres standard par minute ». Ce sont deux unités de débit volumétrique dans des conditions standard (généralement 0 °C ou 25 °C, 1 atm). 1 SLPM équivaut à 1 000 SCCM. Le SCCM est utilisé pour les très faibles débits, tandis que le SLPM est utilisé pour les débits plus importants, généralement supérieurs à 1 litre par minute.
Oui, pour les débitmètres massiques thermiques, la précision dépend de la chaleur spécifique et de la conductivité thermique du gaz. Il est donc impératif de calibrer l'appareil en fonction du gaz ou du mélange gazeux utilisé. Si la composition réelle du gaz diffère de celle pour laquelle l'appareil a été étalonné, les mesures dériveront. Les débitmètres Coriolis sont moins sensibles à la composition du gaz, car ils mesurent directement la masse grâce à l'effet Coriolis, et non ses propriétés thermiques.
Non, il n'existe pas de versions antidéflagrantes et à sécurité intrinsèque pour les petits débitmètres de gaz.
