Qu'est-ce qu'un débitmètre magnétique pour l'eau ?
Le débitmètre électromagnétique pour l'eau est un instrument qui mesure le débit volumique de l'eau conductrice en utilisant la loi de Faraday de l'induction électromagnétique. L'eau conductrice s'écoule dans le tube de mesure non magnétique perpendiculairement au champ magnétique, et la force électromotrice induite proportionnelle au débit d'eau est générée dans la direction perpendiculaire à la direction de l'eau. La direction de la force électromotrice est déterminée selon la règle de la main droite. La force électromotrice induite est détectée par deux électrodes en contact direct avec l'eau et l'eau magnétique transmise à l'amplificateur via le câble, puis convertie en un signal de sortie unifié. Le tube de mesure du débitmètre d'eau électromagnétique est équipé de bobines d'excitation et le courant d'excitation est fourni par le convertisseur de débit électromagnétique. Le courant d'excitation génère un champ magnétique et traverse le tube de mesure.

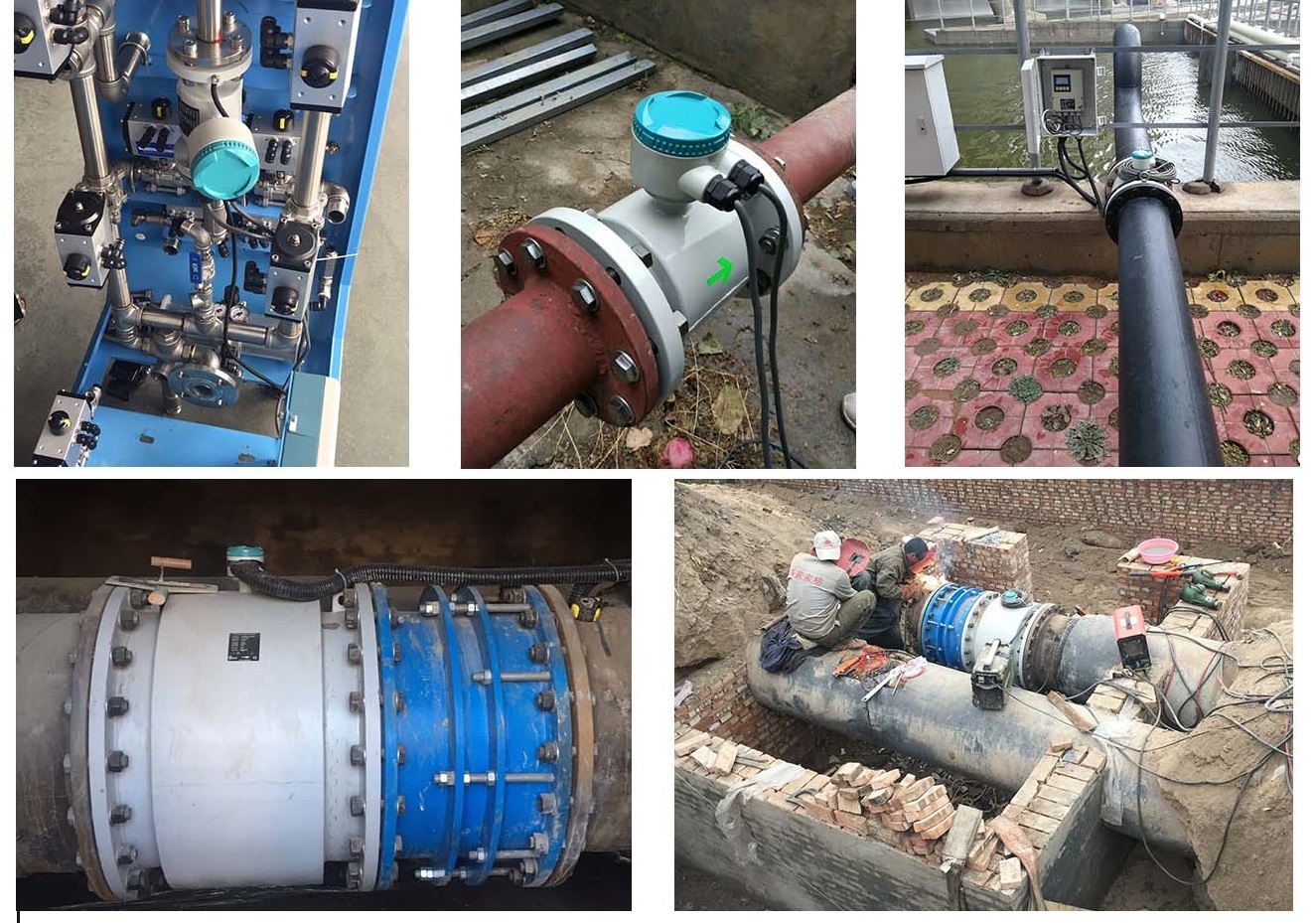

Le débitmètre d'eau magnétique utilise
Le débitmètre magnétique pour l'eau est actif dans de nombreux domaines, tels que le pétrole, le gaz, le traitement de l'eau et les industries pétrochimiques, les fibres chimiques, les aliments, le papier, le sucre, l'exploitation minière et la métallurgie, l'approvisionnement en eau et le drainage, la protection de l'environnement, la conservation de l'eau et l'ingénierie hydraulique, l'acier et d'autres domaines industriels.
Capteur de débit magnétique d'eaux usées, débitmètre magnétique pour eaux usées, assainissement pour nettoyer le type électromagnétique de compteur d'eau, drains, débitmètre d'eau de type magnétique pour mesurer le débit d'égout, eau d'acide borique, débitmètre d'eau acide, débitmètre d'eau électromagnétique utilisé dans domestique Projet de purificateur d'eau, compteur d'eau industriel à débit gravitationnel, compteur d'eau ambiant, transmetteur de débit de type magnétique pour chaudière Eau douce, débitmètres d'eau de chaudière, eau condensée, mesure du débit d'eau douce, débitmètre d'eau glacée, eaux usées, instruments de mesure du débit d'eau d'égout, magnétique Débitmètre d'eau de type pour eau de mer, débitmètre magnétique pour EAU – SELS, solution aqueuse, amine + mélange d'eau, consommation d'eau potable, débitmètre d'eau de lisier (eau + hydroxyde d'aluminium), eau DI + acide sulfurique concentration 15 %, DI eau + acide phosphorique concentration 15%, débitmètre d'eau chaude, eau de condensation chaude, compteur Mag pour l'eau de service, débitmètre électromagnétique pour l'eau est mélangé avec de l'alcalin, débitmètre EM pour l'eau de mise à la terre, dispositif de mesure de débit de type électromagnétique pour l'eau d'alimentation, mesure du débit d'eau distillée, mesure du débit d'eau et de polyuréthane, débitmètre d'eau pour produits chimiques CIP / eau RO / extrait de thé, débit d'eau normal de type EM Compteur, capteurs de débit d'eau magnétiques pour aqueducs de rivière, combinaison d'eau avec de la chaux, compteurs d'eau pour l'irrigation, eau avec suspension de pâte diluée, etc.
Performances principales du débitmètre d'eau de type magnétique
- un. Capteur de débit EM non obstrué : le capteur de débit magnétique n'est pas facile à bloquer et peut être utilisé pour mesurer les boues industrielles, les eaux usées, les eaux usées, etc.
- b. Aucune perte de pression : tube de capteur de débitmètre magnétique lisse sans aucune perte de pression et l'effet d'économie d'énergie est remarquable.
- c. Le débit volumique d'eau mesuré par un débitmètre d'eau de type magnétique n'est en fait pas affecté de manière significative par les changements de densité, de viscosité, de température, de pression et de conductivité de l'eau, avec une précision de mesure élevée, et le débitmètre EM peut mesurer le débit d'eau dans les deux sens.
- ré. Le capteur de débit magnétique n'a pas de pièces mobiles, adopte une excitation d'onde rectangulaire à basse fréquence, n'est pas affecté par la fréquence d'alimentation et diverses interférences de champs électromagnétiques parasites sur le site, et fonctionne de manière stable et fiable.
- e. Le rapport de plage est grand, 20: 1, ce qui permet de suivre entièrement le débit d'eau, de mesurer avec précision le petit débit d'eau et la plage de réglage du débit à pleine échelle est large.
- F. Les exigences pour la section de tuyau droite avant sont inférieures lors de l'installation d'un débitmètre de type eau magnétique : en amont ≥ 5D, en aval ≥ 2D, D est le diamètre du tuyau.
- g Le capteur de débit magnétique peut être installé de manière flexible : le débitmètre d'eau magnétique peut être installé horizontalement, verticalement et obliquement
- h. Le débitmètre d'eau de type magnétique a une structure simple, une installation pratique et un faible coût de maintenance.
- je. Le transmetteur de débit magnétique fonctionne numériquement afin qu'une donnée puisse être enregistrée sur un système informatique ou un automate, peut mesurer à la fois l'eau propre et sale (ne dépend pas des particules dans l'eau pour fonctionner) ;
Précautions d'installation et d'utilisation du débitmètre d'eau électromagnétique
(1) Les eaux de boues industrielles contiennent généralement une grande quantité de milieux abrasifs, et le capteur de débit magnétique est mieux installé verticalement.
(2) Le capteur magnétique de débit d'eau ne peut pas être installé sur une canalisation libre de vibrer.
(3) La mise à la terre du système doit être fiable.
(4) Le tube de mesure du débitmètre d'eau de type électromangétique doit être complètement rempli d'eau;
(5) Sélection du débitmètre électromagnétique : le type d'eau doit être compris afin de sélectionner raisonnablement le matériau de revêtement du capteur, le matériau de l'électrode, etc.
(6) La conductivité de l'eau de mesure doit être ≥5pS/cm, en particulier prendre la mesure du débit d'eau douce, d'eau déminéralisée ou d'eau condensée ;
Spécifications techniques du débitmètre d'eau magnétique
● Le débitmètre magnétique pour l'eau a de nombreuses tailles de cadran, taille de débitmètre d'eau de demande normale : 3/8 pouces, 1/2 po, 3/4 pouces, DN, 1-1/2 pouces ; DN25, 2 pouces, compteur d'eau magnétique de 3 pouces, Débitmètre d'eau magnétique de 4 pouces, débitmètre d'eau EM de 5 ", 6 pouces, compteur d'eau électromagnétique de 8 pouces, 200 mm, compteur magnétique de 10 pouces, débitmètre magnétique à passage intégral de 12 pouces, 14 pouces, 1000 mm., etc.
●Classe de précision : classe 0,5
●Plage de température de l'eau mesurée : -30 ~180°C, peut être transformée en débitmètre magnétique d'eau chaude ou en débitmètre d'eau glacée ;
● Pression de travail du débitmètre magnétique : PN16, PN25, PN40, ANSI150LB, 300 #., etc., le débitmètre d'eau magnétique haute pression peut être personnalisé par SILVER AUTOMATION INSTRUMENTS.
●La plage de vitesse de l'eau peut être mesurée par un débitmètre magnétique : la plage de mesure du débit correspond à la plage de vitesse de 0,1 à 15 m/s
●Alimentation : 85~256VAC, 45~63Hz.24VDC, débitmètre d'eau magnétique à piles
●Longueur de la section de tuyau droite avant et après le débitmètre EM : en amont≥5D, en aval≥2D.
●Connexion au processus : bride ASME, ANSI, JIS, DIN, plaquette, vis, filetage, BSP ou NPT, tri-trèfle ou débitmètre de type magnétique à insertion ;
●Consommation électrique totale du convertisseur de flux magnétique : moins de 20 W
●Température ambiante : -25 °C ~ 60 °C
● L'usine de débitmètre magnétique peut fournir un débitmètre magnétique de type antidéflagrant, zone de zones dangereuses 2.Catagory 2.
ExdIIB T4 ;
● Le transmetteur de débit d'eau magnétique électronique peut avoir un courant de 4 à 20 mA, des sorties de fréquence, MODBUS RTU, HART ou PROFIBUS-DP, GPRS ;
Conclusion
Nous savons tous que les débitmètres d'eau magnétiques sont l'un des rares compteurs qui sont beaucoup plus difficiles à utiliser qu'à fabriquer, donc dans le processus de mesure des eaux de boues industrielles, des eaux usées, des eaux usées, nous nous concentrons principalement sur deux performances : la fiabilité et précision des débitmètres EM. La fiabilité de l'instrument comprend une qualité d'instrument fiable et une maintenabilité ou sans entretien. La pratique de ces dernières années a prouvé que le débitmètre d'eau de type électromagnétique est en effet devenu notre instrument de mesure d'eau préféré et popularisé dans la mesure de l'eau de boue industrielle, de la pulpe, de l'eau salée, de l'eau de mer, des eaux usées, de la solution chimique, du traitement de l'eau, de l'eau acide, l'eau de mer, l'eau de mise à la terre, l'eau corrosive, l'eau de puits normale, l'eau de rivière et l'eau de lutte contre l'incendie en raison de son rapport performance-prix inhérent. Nous pensons qu'avec le développement de la technologie de mesure du débit d'eau, en particulier le développement continu et l'application de divers débitmètres d'eau de type magnétique, cela fournira une base plus solide pour la mesure précise de l'eau industrielle, et les perspectives seront plus larges.
