Débitmètre à insertion pour la mesure de l'air comprimé : un choix pratique et économique

Lors de l'installation d'un débitmètre dans un système d'air comprimé, le premier réflexe est souvent de couper une section de la canalisation et d'installer un débitmètre en ligne avec raccord à bride ou à visser. Cependant, ces dernières années, de plus en plus d'usines ont opté pour des débitmètres à insertion, notamment pour la mesure de l'air comprimé. Pourquoi ?

Pourquoi les clients souhaitent-ils acheter un débitmètre à insertion pour air comprimé ?

Les clients préfèrent utiliser un débitmètre à insertion pour l'air comprimé en raison de sa facilité d'installation.

Une caractéristique des systèmes d'air comprimé est que les canalisations sont souvent déjà installées et que la production ne peut être interrompue. Si la canalisation est coupée et ressoudée uniquement pour installer un capteur de débit d'air comprimé, les pertes dues à l'arrêt de production seront bien plus importantes que le coût du débitmètre. Le principal avantage des débitmètres enfichables est leur installation en ligne : il suffit de percer un trou dans la canalisation, d'insérer la sonde, de serrer la vis et de mettre le système en service sans perturber la production. Cette solution est particulièrement adaptée aux projets de rénovation ou aux sites disposant de canalisations anciennes où toute modification majeure est inacceptable.

Pourquoi préfère-t-on les débitmètres à insertion aux sondes en ligne ?

La première solution est économique, ce qui permet de réduire non seulement le coût total du transmetteur de débit d'air, mais aussi considérablement les frais d'installation. Nul besoin de couper les tuyaux, d'assembler des brides ou d'utiliser des grues ; deux personnes peuvent s'en charger en une demi-journée.
Le second avantage est la faible perte de pression, avec une seule sonde et quasiment aucune obstruction au vent, ce qui le rend particulièrement adapté aux systèmes d'air comprimé déjà « à court d'air ».
Le troisième avantage est la flexibilité. Si ce tube est installé aujourd'hui et que le système est rénové demain, il restera utilisable grâce au simple remplacement du tube.
Veuillez noter:
Cependant, tous les types de canalisations ne sont pas compatibles avec les débitmètres à insertion. Par exemple, les canalisations de 1/2", 3/4" et 1" ne conviennent pas aux débitmètres à connexion externe. Si l'on choisit un débitmètre thermique à insertion, on peut utiliser des canalisations d'un diamètre de 2 pouces ou plus, comme des canalisations d'air comprimé de 3 ou 4 pouces. En revanche, si l'on choisit un débitmètre à vortex, la sonde à vortex insérée ne peut être utilisée que pour les sections de canalisation de grand diamètre, soit 6 pouces ou plus.

Deux débitmètres à insertion couramment utilisés pour l'air comprimé

Il existe actuellement deux méthodes courantes pour mesurer l'air comprimé :

Débitmètre massique thermique à insertion :

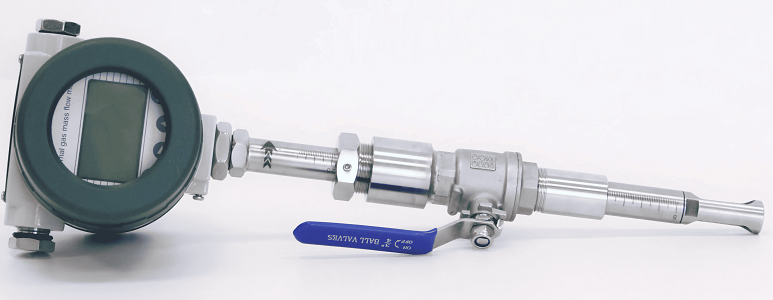

Débitmètre massique thermique à insertion

Le débitmètre massique thermique calcule le débit en chauffant et en mesurant la température à l'aide d'une sonde. Son principal avantage réside dans sa large plage de mesure, permettant des débits précis même par vents faibles ou forts. De plus, la sonde est insensible aux vibrations, ce qui la rend idéale pour les environnements où le flux d'air à la sortie d'une station de compression est instable. Son principal inconvénient est sa sensibilité à la poussière et aux traces d'huile ; un nettoyage insuffisant de l'arrière du compresseur peut entraîner un encrassement important de la sonde. À noter que les débitmètres massiques thermiques à insertion et en ligne offrent la même précision.

Débitmètre à vortex à insertion :

débitmètre à vortex à insertion

Le débit est calculé à partir de la fréquence du vortex derrière la sonde. Robuste et résistant à la saleté, il est peu affecté par les taches d'huile et la vapeur d'eau. Son prix est généralement inférieur à celui des pompes à chaleur traditionnelles. Cependant, il est sensible aux vibrations. En cas de fortes vibrations du compresseur d'air ou de la canalisation, la mesure peut présenter une variation brusque. Sa plage de mesure est également plus étroite que celle des pompes à chaleur classiques ; il fonctionne correctement par vent fort, mais peut être moins performant par vent faible. Enfin, le débitmètre à vortex inséré est moins précis que le débitmètre à vortex en ligne.

Quel est le prix d'un débitmètre d'air comprimé à insertion ?

On en a pour son argent. Le capteur de débit à vortex d'insertion produit en Chine peut être obtenu pour environ 1 000 à 2 000 USD selon le matériau, la taille de la conduite d'air et la fonction du débitmètre ;

Quant au débitmètre massique thermique à insertion, son coût commence à partir de 900 $.

En général, pour les réseaux d'air comprimé, sauf s'il s'agit d'une canalisation neuve ou d'un projet à faible coût, les débitmètres à insertion sont souvent plus pratiques. Ils jouent le rôle d'un stéthoscope pour un technicien de canalisations, permettant de diagnostiquer les problèmes du système sans intervention chirurgicale. Pour la plupart des usines, ils sont suffisants, faciles à utiliser et sans souci.
