Un débitmètre numérique est un instrument avancé qui mesure le débit de liquides, gaz ou vapeur dans les systèmes de tuyauterie industriels en utilisant des capteurs électroniques et la technologie de traitement numérique du signal. Contrairement aux débitmètres mécaniques traditionnels avec affichages analogiques, les débitmètres numériques convertissent les mesures de débit en signaux électroniques pouvant être affichés numériquement et transmis aux systèmes de contrôle. Ils utilisent différents principes de mesure, notamment magmètres, débitmètres ultrasoniques, effet Coriolis, transfert de masse thermique, rotamètres avec transmetteurs ou vortex—selon le type et l'application.
En termes de précision, d'efficacité et de fiabilité à long terme, les débitmètres industriels numériques surpassent largement leurs homologues mécaniques. Quel que soit le fluide surveillé — eau, gaz, huile, liquides à haute viscosité ou produits chimiques corrosifs — le choix du débitmètre numérique approprié garantit des mesures précises et des performances optimales dans vos opérations industrielles.
Dans ce guide, nous détaillerons les types les plus courants de débitmètres numériques, comparerons leurs caractéristiques et vous aiderons à comprendre ce qu'il faut rechercher avant votre achat.
Il existe plusieurs types de débitmètres numériques utilisés en industrie. Chacun fonctionne selon un principe différent et convient à des applications spécifiques. Voici un aperçu rapide :
Les débitmètres magnétiques, également appelés débitmètres électromagnétiques ou magmètres, mesurent la tension produite par un liquide lorsqu'il traverse un champ magnétique afin de calculer le débit. Le magmètre numérique peut être équipé de MODBUS, 4-20mA, impulsion, fréquence, HART ou PROFIBUS-DP pour la communication numérique. Pour plus d'informations sur le débitmètre magnétique numérique Profibus-DP : [ Débitmètre numérique d'eau Profibus DP ]
Idéal pour : liquides conducteurs (eau, acide, produits chimiques, lait, boues, eaux usées)
Les débitmètres électromagnétiques sont particulièrement populaires pour les applications de débit d'eau numérique, y compris la distribution municipale, les systèmes de débit d'eau chaude numérique dans les installations industrielles, et les installations de débit d'eau numérique pour l'agriculture. Pour les petites canalisations, un débitmètre d'eau numérique de 2 pouces offre un excellent compromis entre précision et coût.
Un débitmètre numérique ultrasonique utilise des ondes sonores ultrasoniques pour déterminer le débit d'un fluide — généralement des liquides, parfois des gaz — à l'intérieur d'une conduite. Le débitmètre ultrasonique numérique dispose de communications 4-20mA et MODBUS RTU.
Idéal pour : liquides dans de grandes conduites.
Contrairement à de nombreux autres débitmètres qui mesurent le volume, les débitmètres Coriolis mesurent directement le débit massique d'un fluide, ce qui est particulièrement utile lorsque la précision est critique.
Le débitmètre Coriolis numérique offre diverses options de sortie et de communication adaptées aux besoins d'automatisation industrielle, incluant sortie fréquence, signal analogique 4-20mA avec HART et protocoles numériques tels que MODBUS, avec interface Foundation Fieldbus (FF) optionnelle.
Idéal pour : mesure de haute précision des liquides et gaz, parmi les débitmètres les plus précis.
Les débitmètres Coriolis excellent dans les applications nécessitant une mesure de masse précise, comme le débitmètre numérique d'huile végétale dans les usines alimentaires et les systèmes de débitmètre numérique d'huile hydraulique dans les installations industrielles. Pour la gestion des carburants, ces débitmètres sont souvent utilisés avec les systèmes débitmètre numérique diesel turbine.

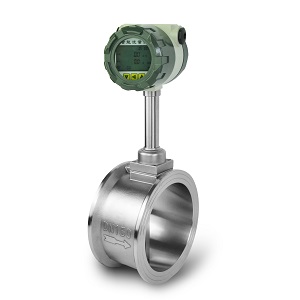

Un débitmètre numérique à vortex est un type de débitmètre qui mesure le débit de liquides, de gaz ou de vapeur en détectant les vortex (motifs tourbillonnants) créés lorsque le fluide passe devant un corps massif (une obstruction fixe dans le flux). Le débitmètre numérique de type vortex peut avoir des sorties 4-20mA, impulsion/fréquence, HART ou Modbus RTU.

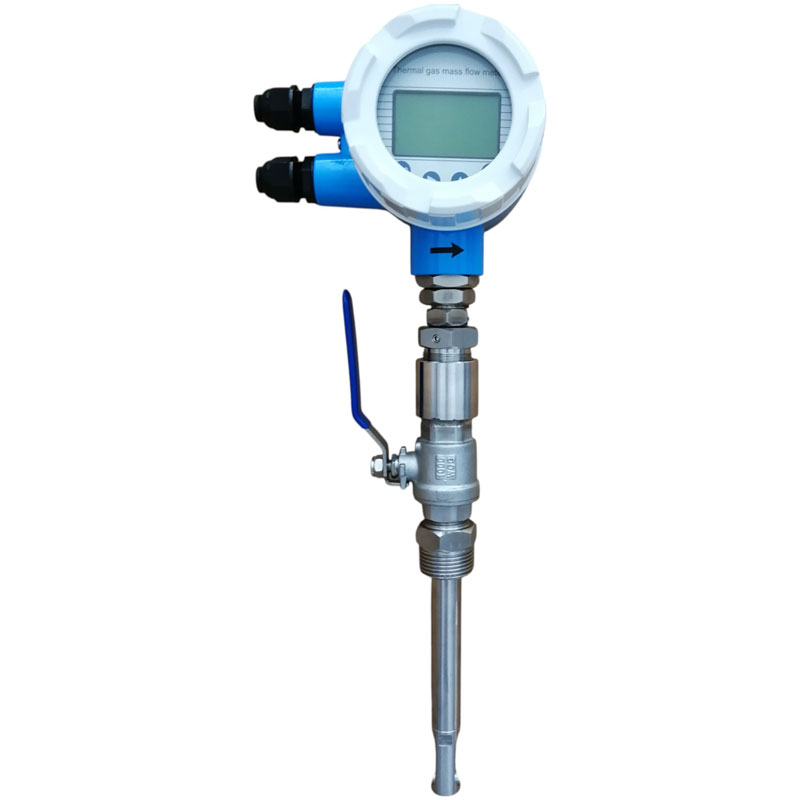

Idéal pour : Vapeur, gaz et certains liquidesUn débitmètre massique thermique mesure le flux massique réel des gaz en utilisant le transfert de chaleur, fournissant des lectures précises non affectées par les variations de température ou de pression — contrairement aux débitmètres qui mesurent le volume ou la vitesse. Le débitmètre massique thermique numérique offre plusieurs options de sortie, y compris un signal analogique standard 4-20mA, MODBUS et les protocoles de communication HART pour une connectivité polyvalente.
Idéal pour : Mesure de gaz (notamment air, azote, biogaz, CO₂, GPL ou gaz naturel)
Les débitmètres massiques thermiques sont le choix privilégié pour les installations de débitmètres numériques de gaz naturel, les applications de débitmètres numériques d'azote en laboratoire, et les systèmes de débitmètres d'air comprimé numériques dans les usines. Ces débitmètres offrent une précision exceptionnelle pour les débitmètres numériques de gaz dans diverses applications industrielles.
| Type de débitmètre numérique | Cas d'utilisation optimal | Fluides compatibles | Précision | Applications | Avantages | Limitations |
|---|---|---|---|---|---|---|
| Débitmètre à Vortex | Mesure de vapeur, gaz et liquides | Liquides, gaz, vapeur | ±1 % de la lecture | Chaudières à vapeur, traitement chimique, systèmes CVC | Gère les hautes températures et pressions, durable, faible entretien | Moins précis à faible débit |
| Débitmètre électromagnétique (Mag) | Mesure des liquides conducteurs | Eau, boues, produits chimiques, eaux usées | ±0,5 % de la lecture | Traitement de l'eau, agroalimentaire, industries chimiques | Très précis, aucune perte de pression, longue durée de vie | Ne peut pas mesurer les fluides non conducteurs (ex : huile, air, gaz) |
| Débitmètre ultrasonique | Surveillance de flux par collage ou en ligne | Liquide | ±1 % ou mieux | Surveillance énergétique, systèmes d'eau, flux de pipelines | Non intrusif (collage), pas de perturbation du flux | Précision variable selon le tuyau et le fluide |
| Débitmètre Coriolis | Mesure massique précise pour liquides et gaz | Liquides, gaz (y compris haute viscosité) | ±0,1 % ou mieux | Pétrole & gaz, pharmaceutique, agroalimentaire | Mesure directe du flux massique, extrêmement précis | Cout élevé, sensible aux vibrations |
| Débitmètre massique thermique | Mesure de faible débit de gaz | Air, azote, gaz naturel, CO₂ | ±1-2 % de la lecture | Systèmes CVC, détection de fuite de gaz, salles blanches | Idéal pour faible débit de gaz, haute sensibilité | Non adapté aux liquides ou gaz sales |
Maintenant que vous êtes familiarisé avec les différents types de débitmètres numériques et leur fonctionnement, l'étape suivante consiste à évaluer attentivement plusieurs facteurs critiques et à les aligner avec le type de débitmètre approprié.
✅ Type de fluide
S'agit-il d'un liquide ou d'un gaz ? Est-il propre, sale, conducteur ou visqueux ? Cela réduit rapidement vos options. Si le liquide est très visqueux, comme pour la mesure du sirop de sucre, de l'asphalte, du fructose ou de la résine, vous devez également communiquer cette information à vos fournisseurs de débitmètres. Pour les débitmètres numériques de liquides, comprendre la conductivité du fluide est crucial pour choisir entre électromagnétique et autres technologies.
✅ Plage de débit
Évaluez les débits volumétriques minimum et maximum du processus par rapport au rapport de turndown et à la plage de fonctionnement du débitmètre. Une mesure précise nécessite que le débit reste dans la plage calibrée du débitmètre. Pour des débits inférieurs à la limite de détection, sélectionnez un débitmètre ultra-faible (ml/min) ou micro débitmètre. Pour des débits dépassant la plage supérieure, envisagez d'augmenter la taille du débitmètre ou le diamètre nominal de la tuyauterie pour maintenir la précision et la compatibilité avec le nombre de Reynolds.
✅ Exigences de précision
Avez-vous besoin d'une mesure précise ou d'une estimation générale ? Les débitmètres Coriolis offrent la plus haute précision, tandis que les vortex sont généralement « suffisants » pour de nombreux processus. Par exemple, pour la mesure de fioul et GPL impliquant des mesures commerciales, nous choisirons un débitmètre CORIOLIS, mais pour de nombreux équipements de chaudière, un débitmètre à vortex suffit pour connaître la consommation de vapeur. Pour les applications de transfert de custodie impliquant des débitmètres numériques d'huile ou débitmètres numériques de diesel, la précision est primordiale.
✅ Conditions d'installation
Prenez en compte le diamètre de tuyau, la longueur droite requise, l'espace disponible et les conditions environnementales (température, pression, vibration).
✅ Sortie et connectivité
✅ Maintenance et coût total
Les débitmètres numériques nécessitent généralement moins d'entretien que les mécaniques, mais certains types haut de gamme (comme Coriolis) peuvent avoir un coût initial plus élevé.
Les débitmètres industriels numériques sont largement utilisés dans diverses industries où la précision et le contrôle basé sur les données sont essentiels. Chaque type de débitmètre est optimisé pour une condition de fluide et un environnement de processus spécifiques :
Eau & Assainissement : Les débitmètres électromagnétiques (mag) sont idéaux pour mesurer les liquides conducteurs tels que l'eau traitée, les eaux usées et les flux de dosage chimique. Pour les applications générales, les solutions numériques pour l'eau offrent des performances fiables, tandis que les unités de débitmètres d'eau avec affichage numérique permettent un suivi local pratique. Explorez différents types de débitmètres numériques pour l'eau pour trouver la meilleure correspondance pour votre application spécifique.
Industrie Pétrole & Gaz : Les débitmètres Coriolis et vortex sont largement utilisés pour mesurer le pétrole brut, les carburants raffinés, le GPL et le flux de vapeur. La polyvalence de ces débitmètres les rend adaptés aux opérations en amont et en aval.

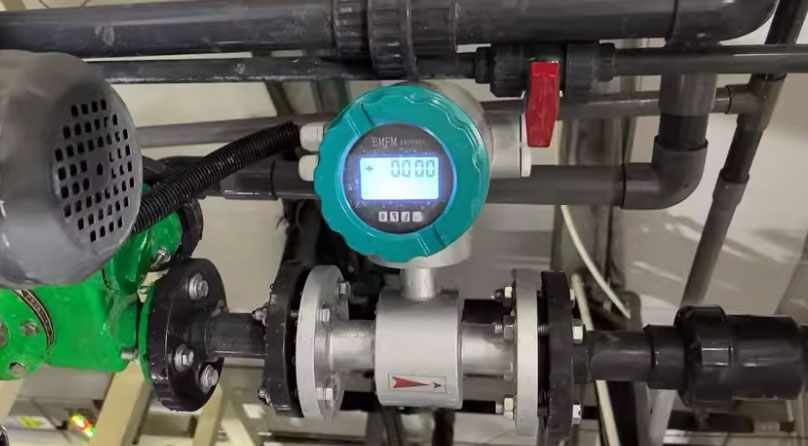

Industrie Chimique & Pétrochimique : Les débitmètres ultrasoniques et Coriolis fournissent des mesures non intrusives ou de flux massique direct pour les fluides corrosifs ou visqueux. Pour les environnements chimiques agressifs, un débitmètre chimique numérique construit avec des matériaux appropriés est essentiel pour garantir fiabilité et sécurité à long terme.
CVC et gestion énergétique : Les débitmètres massiques thermiques surveillent avec précision l'air comprimé, l'azote et le gaz naturel pour l'optimisation énergétique. Pour les systèmes d'air comprimé, un débitmètre numérique pour air comprimé ou un débitmètre d'air avec sortie numérique fournit des données de consommation en temps réel. Les installations préfèrent souvent un débitmètre d'air avec affichage numérique pour un suivi facile sur site.
Industrie Alimentaire & Boissons : Les débitmètres magnétiques sanitaires ou Coriolis assurent une mesure hygiénique et précise du lait, du sirop ou d'ingrédients liquides.
En comprenant votre application et l'environnement de votre processus, vous pouvez choisir un débitmètre numérique offrant un équilibre parfait entre précision, durabilité et facilité d'intégration.
Bien que les principaux types abordés ci-dessus soient les plus courants, il existe des technologies supplémentaires à considérer pour des applications spécifiques :

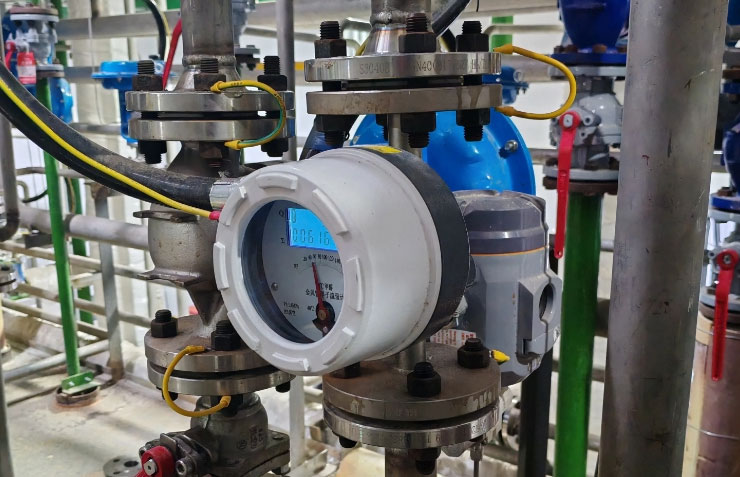

Débitmètres Rotamètres Numériques : Un rotamètre numérique combine la simplicité visuelle des rotamètres traditionnels avec la capacité de sortie numérique. Pour les applications de mesure d'air, un rotamètre numérique pour l'air fournit à la fois une confirmation visuelle et une transmission du signal électronique. Ces débitmètres sont disponibles dans différentes configurations, y compris les modèles rotamètre numérique à tube métallique pour des applications à pression et température élevées.
Débitmètres à Déplacement Positif : Pour les applications nécessitant une haute précision à faible débit, surtout pour les fluides visqueux, envisagez un débitmètre numérique à engrenage oval. Ces débitmètres sont également disponibles en version à affichage numérique, offrant une lecture locale et une fonction totalisateur.
Contrôleurs de débit massique : Pour un contrôle précis du flux de gaz dans les environnements de laboratoire ou de fabrication de semi-conducteurs, les contrôleurs de débit massique numériques fournissent à la fois mesure et contrôle dans un seul appareil. Ces unités sont essentielles pour maintenir des débits exacts dans les processus critiques.
Débitmètres massiques thermiques spécialisés : Pour des applications avancées de mesure de gaz nécessitant une précision maximale, un débitmètre massique thermique numérique avec calibration multi-points et compensation de température offre des performances supérieures sur de larges plages de débit.
Voici un guide de référence rapide pour vous aider à choisir le bon débitmètre pour votre industrie ou type de fluide :
| Industrie / Application | Type de débitmètre recommandé | Principaux avantages |
|---|---|---|
| Eau & Assainissement | Débitmètre électromagnétique | Haute précision, pas de pièces mobiles |
| Produits chimiques & fluides acides | Débitmètre mag avec revêtement PTFE/PFA | Résistant à la corrosion |
| Pétrole, carburant, GPL | Débitmètre Coriolis | Flux massique direct, haute précision |
| Vapeur & Air comprimé | Débitmètre à Vortex | Gère haute température et pression |
| Air propre ou azote | Débitmètre massique thermique | Idéal pour les faibles débits de gaz |
| Mesure temporaire | Débitmètre ultrasonique à collage | Non intrusif et portable |
Choisir le bon débitmètre selon les caractéristiques de votre fluide et les conditions de votre processus garantit une opération stable et des mesures fiables à long terme. Pour une surveillance complète des systèmes d'eau, un débitmètre fiable constitue la base d'un contrôle efficace des processus.

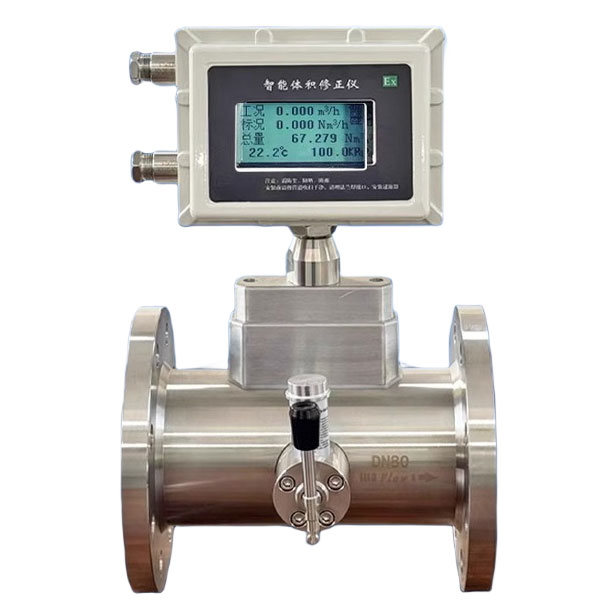

Les débitmètres numériques modernes offrent plus que de simples mesures de base. De nombreux modèles incluent désormais des fonctionnalités avancées qui améliorent la fonctionnalité et l'expérience utilisateur :

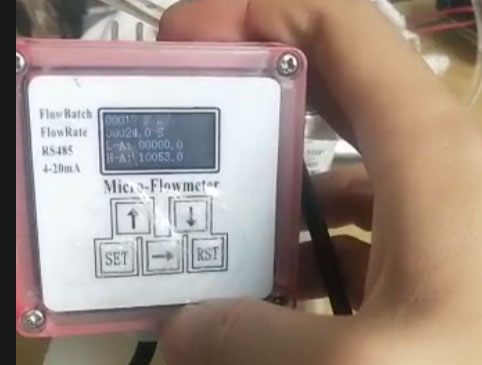

Fonctions totalisatrices : Un débitmètre numérique avec totalisateur fournit la mesure cumulative du flux en plus du débit instantané, permettant un contrôle précis des lots et le suivi de la consommation. Cette fonctionnalité est particulièrement utile pour la facturation, le dosage chimique et la gestion des stocks.

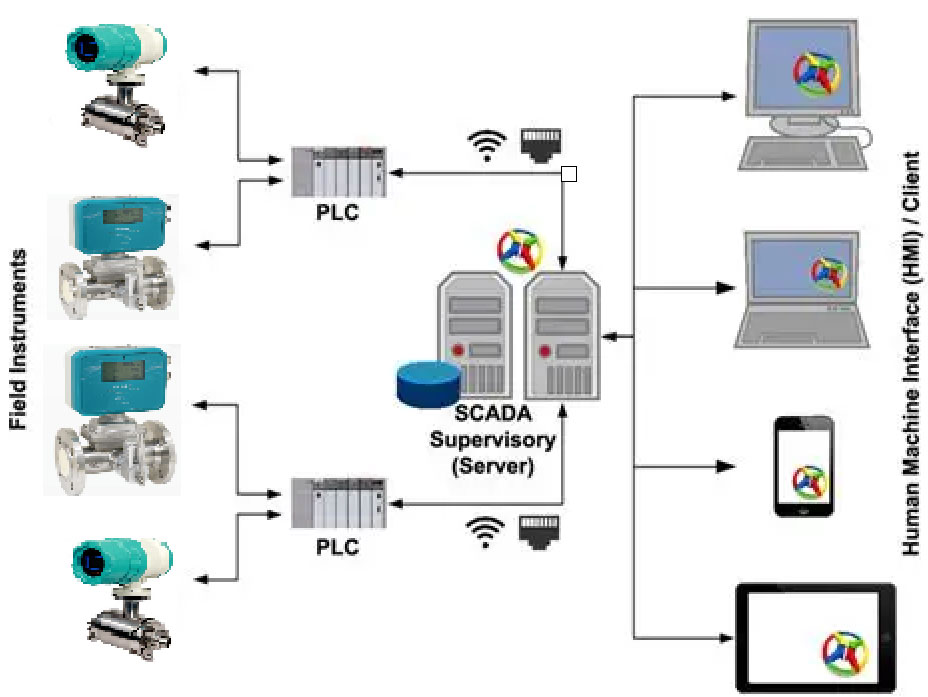

Enregistrement des données et communication : De nombreux débitmètres numériques modernes s'intègrent à des enregistreurs de données et prennent en charge plusieurs protocoles de communication, notamment Modbus RTU/TCP, HART, Profibus, et autres. Cette connectivité permet une intégration fluide dans les environnements Industrie 4.0 et les systèmes de surveillance à distance.
Auto-diagnostic : Les débitmètres numériques haut de gamme incluent des fonctions d'auto-diagnostic qui surveillent en continu l'état des capteurs, la qualité du signal et les performances du système. Ces transmetteurs de débit peuvent alerter les opérateurs de problèmes potentiels avant qu'ils n'entraînent des erreurs de mesure ou des défaillances de l'équipement.
Q2 : Un débitmètre numérique peut-il mesurer à la fois le gaz et le liquide ?
R : Généralement non — différentes technologies de débitmètres sont conçues pour des états de matière spécifiques. Par exemple, les débitmètres électromagnétiques et à engrenage oval sont pour les liquides, tandis que les débitmètres vortex et massiques thermiques conviennent aux gaz et à la vapeur. Pour des mesures polyvalentes de gaz, consultez notre guide complet sur les débitmètres numériques pour gaz.
Q3 : Comment déterminer la taille correcte du débitmètre pour mon système ?
R : La taille correcte dépend du débit normal de fonctionnement. Idéalement, le débit doit rester entre 30 % et 70 % de la capacité nominale du débitmètre pour une précision et des performances optimales.
Q4 : Quels types de signaux de sortie peuvent fournir les débitmètres numériques ?

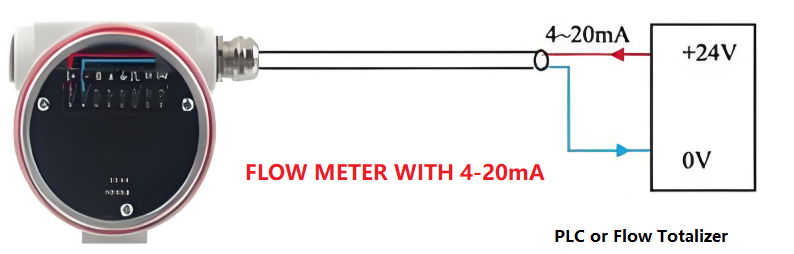

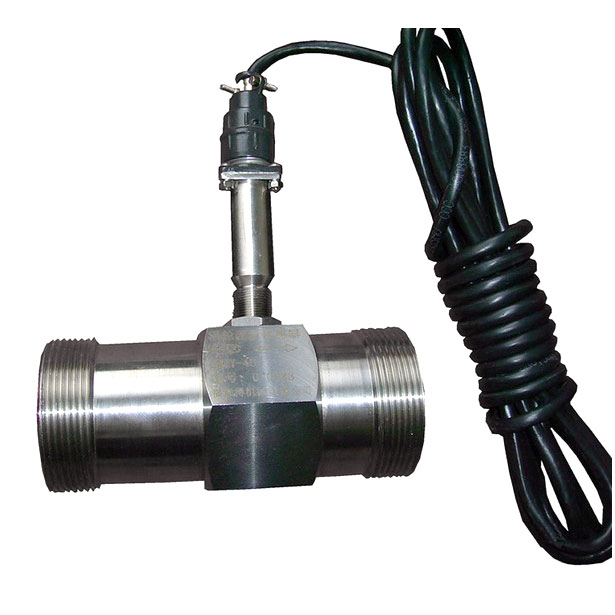

R : La plupart des débitmètres numériques prennent en charge 4-20mA, impulsion/fréquence, relais (alarme) et sorties de communication numériques (RS485/Modbus, HART, Profibus, Ethernet).
Q5 : Les débitmètres numériques conviennent-ils pour des fluides corrosifs, à haute température ou haute pression ?
R : Oui. Avec un choix de matériaux approprié — comme les magmètres revêtus de PTFE ou les débitmètres Coriolis en Hastelloy/titane — ils peuvent gérer des fluides corrosifs. Pour la vapeur à haute température, les débitmètres vortex sont le choix préféré.
Q6 : À quelle fréquence faut-il calibrer ou entretenir un débitmètre numérique ?
R : La plupart des débitmètres numériques sont stables et nécessitent peu d'entretien. Cependant, il est recommandé de vérifier périodiquement le calibrage (tous les 12 à 24 mois) selon la criticité du processus et les exigences réglementaires.
Forte de plus de 20 ans d'expérience dans la mesure de débit et l'automatisation des procédés, Silver Automation Instruments propose une large gamme de débitmètres numériques adaptés à divers besoins industriels. Notre portefeuille inclut :
Nous proposons des configurations personnalisées, incluant 4-20mA, Modbus, HART, Profibus-DP, sorties impulsionnelles et divers matériaux adaptés à vos conditions de processus. Notre objectif est de fournir des solutions de mesure de débit fiables, précises et abordables, soutenues par un support technique expérimenté.
Besoin d'aide pour choisir le bon débitmètre ?
Contactez nos experts sur silverinstruments.com pour une consultation gratuite — nous vous aiderons à trouver la solution parfaite pour votre projet industriel.
Contactez-nous maintenantChoisir le bon débitmètre industriel numérique n'a pas besoin d'être compliqué. Commencez par identifier vos besoins — type de fluide, plage de débit et précision — puis associez-les au débitmètre le plus approprié.
Que vous mesuriez de l'eau, du gaz, de la vapeur ou des produits chimiques, il existe une solution numérique offrant efficacité, fiabilité et performances basées sur les données.
