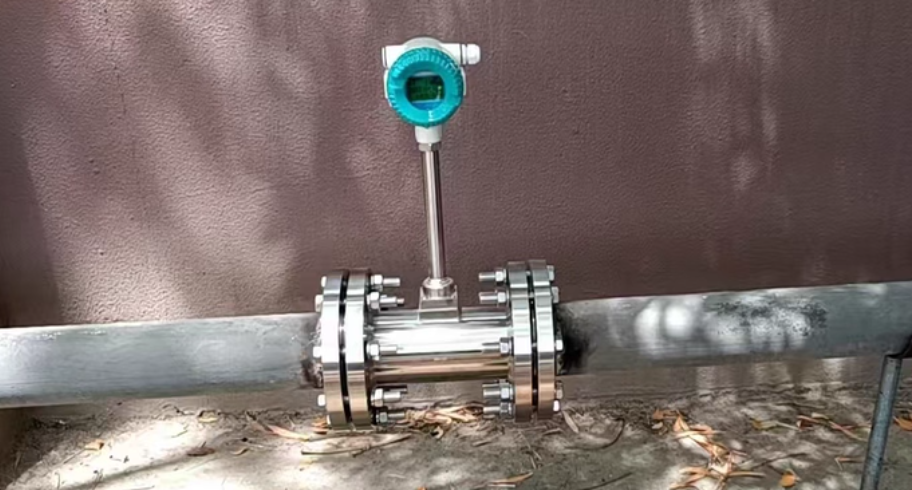

débitmètre massique d'air comprimé

Qu'est-ce qu'un débitmètre massique d'air comprimé ?

Un débitmètre massique d'air comprimé, en termes simples, est un instrument qui mesure directement le débit d'air (en kilogrammes) circulant dans une conduite, exprimé en kg/h ou t/h. Il se distingue des débitmètres à vortex ou à orifice classiques, qui mesurent le débit volumique (m³/h). Ce dernier varie considérablement dans les systèmes d'air comprimé, car le volume d'air comprimé fluctue fortement avec la pression et la température, tandis que la masse reste constante. Par exemple, le volume d'air comprimé (en m³) consommé par un même appareil sous différentes pressions peut varier d'un facteur important, alors que le débit massique (en kg) demeure relativement stable. Ainsi, dans les situations où les fluctuations de pression sont fréquentes dans l'air comprimé, la mesure du débit massique reflète fidèlement la consommation et l'utilisation réelles de l'énergie.

Pourquoi ma mesure du débit d'air comprimé est-elle toujours inexacte ?

Les causes les plus fréquentes d'imprécision dans les mesures des systèmes d'air comprimé sont les suivantes. Premièrement, les fluctuations de pression et de température. De nombreux sites n'installent qu'un manomètre à la sortie du débitmètre, négligeant ainsi les variations de densité dues aux variations de pression en amont, notamment dans les systèmes où plusieurs compresseurs d'air sont connectés en parallèle ou fréquemment mis en charge et déchargés. L'effet de la température est tout aussi important, car les mesures effectuées sur les canalisations intérieures et extérieures peuvent différer de plus de 10 % entre l'été et l'hiver.

Vient ensuite le problème des turbulences dans la canalisation. Le problème le plus fréquent sur site est l'installation de débitmètres d'air comprimé immédiatement après les coudes, les vannes ou les réducteurs. Après avoir traversé ces composants, l'air génère de violents tourbillons, nécessitant un tronçon de conduite droite suffisamment long (généralement 10 fois le diamètre de la conduite en amont et 5 fois celui de la conduite en aval) pour rétablir un écoulement régulier. De nombreuses usines installent des capteurs de débit d'air à quelques mètres de la sortie du compresseur pour gagner du temps, mais les mesures sont alors très instables.
De plus, il y a condensation et brouillard d'huile. L'air comprimé transporte inévitablement de l'huile et de l'eau, et si ces impuretés se déposent sur le capteur, notamment sur la sonde du débitmètre thermique, elles affecteront considérablement ses caractéristiques de dissipation thermique, entraînant une dérive de la mesure, voire des dommages. Sur de nombreux sites, seuls des filtres sont installés sur la conduite principale, la filtration secondaire étant négligée en amont des dérivations ou des instruments.

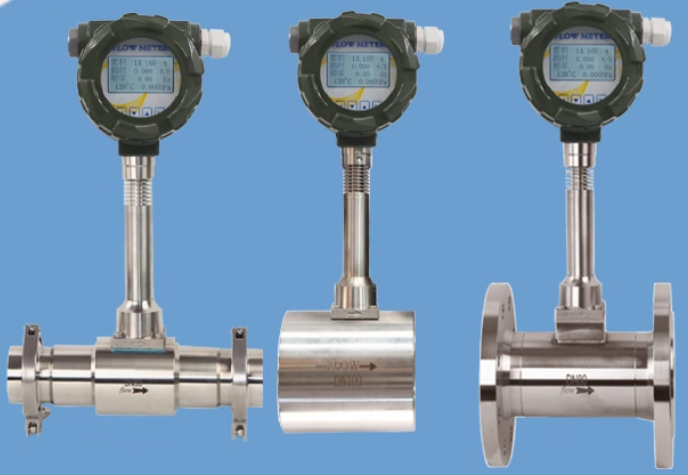

Comment choisir le bon débitmètre massique d'air comprimé ?

Débit d'air comprimé et taille de la canalisation, température et pression de fonctionnement

La sélection nécessite en premier lieu de préciser le diamètre de la conduite et la plage de débit. Cette dernière doit comporter trois valeurs : minimale, courante et maximale, en particulier la valeur minimale, car de nombreux capteurs de débit d'air comprimé subissent une forte baisse de précision à faible débit. Ensuite, la pression et la température de service doivent être prises en compte non seulement selon les valeurs conventionnelles, mais aussi en tenant compte des conditions de fonctionnement extrêmes.

La qualité de l'air est souvent négligée.

Pour déterminer le point de rosée sous pression et la teneur en huile du système, la plupart des débitmètres peuvent traiter l'air en dessous de la norme ISO 8573-1 classe 2 (point de rosée sous pression -40 °C, teneur en huile ≤ 0,1 mg/m³). Si l'air est plus humide ou plus huileux, il est nécessaire de choisir un capteur de débit d'air avec une conception anti-pollution.

air comprimé numérique avec sorties analogiques ou communication numérique

Le signal de sortie est déterminé en fonction du système de contrôle : la sortie analogique 4-20 mA est la plus universelle, Modbus RTU convient à l’acquisition de données et HART est pratique pour le débogage sur site. Il n’est pas nécessaire de rechercher la précision à tout prix ; pour la surveillance de la consommation d’énergie, une répétabilité de ± 1,5 % est souvent plus pratique qu’une précision de ± 1 %.

débitmètre thermique pour la mesure du débit massique d'air comprimé

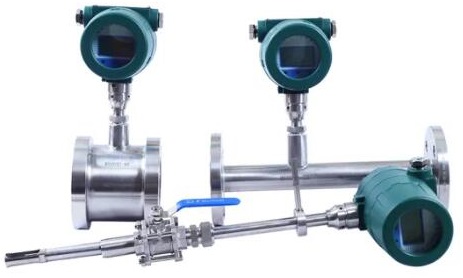

Débitmètre massique thermique pour air comprimé

Principe

Les débitmètres massiques thermiques sont particulièrement adaptés à l'air comprimé car ils mesurent directement le débit massique. Le principe est simple : la sonde comporte deux capteurs de température, l'un est chauffé et l'autre mesure la température de l'air. Lorsque l'air circule, il absorbe de la chaleur, et plus le débit est important, plus la dissipation thermique est rapide. Le débit massique peut être calculé en modifiant la puissance de chauffage.

Avantages

Son principal avantage réside dans l'absence de compensation de pression et de température (lorsque la pression est relativement stable). Extrêmement sensible aux faibles débits, son rapport de réduction peut atteindre 100:1, permettant de détecter une vitesse de vent aussi faible que 0,1 mètre par seconde, ce qui est très avantageux pour la détection de fuites. Cependant, sa fragilité le rend sensible à l'eau, à l'huile et à la poussière. En cas de mauvaise qualité de l'air, la sonde est sujette à l'encrassement et nécessite un nettoyage, voire un remplacement régulier. De plus, son installation est complexe et les erreurs sont importantes en cas de longueur de tuyau trop réduite.

Quel type d'air convient à un débitmètre massique thermique ?

Le débitmètre massique thermique convient donc aux systèmes d'air comprimé sec, propre et à pression stable, tels que les sources d'air pur dans les usines d'électronique et pharmaceutiques. En revanche, il n'est pas adapté aux environnements humides et huileux présentant de fortes variations de pression, comme les anciennes stations de compression d'air ou les systèmes de lubrification à l'huile.

Le débitmètre à vortex avec compensation de température et de pression est une approche pratique pour la mesure du débit massique d'air comprimé.

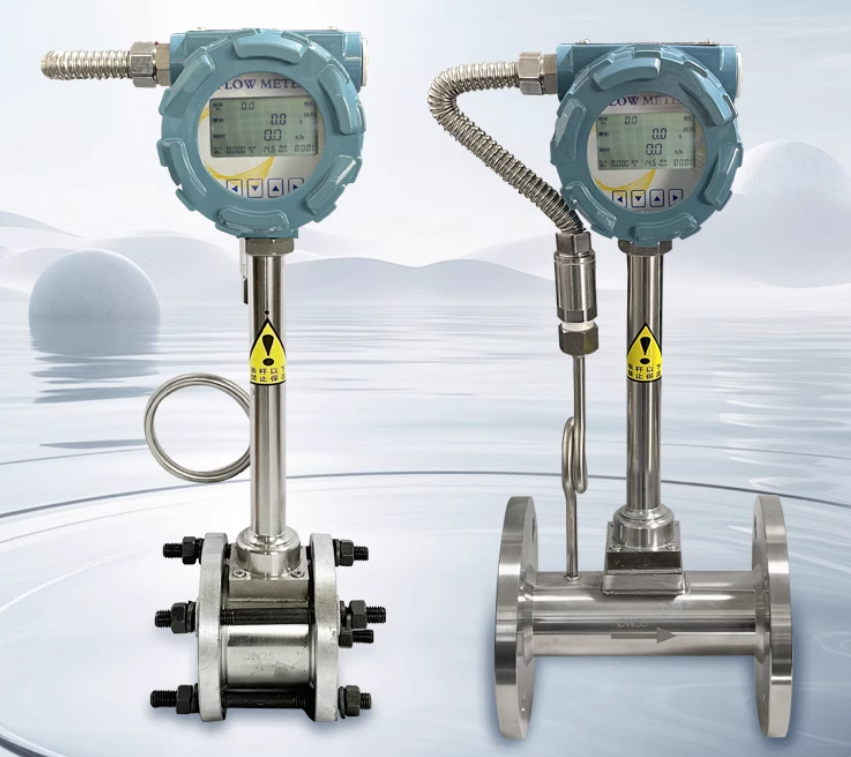

Débitmètre à vortex avec compensation de température et de pression

Principe

Son principe repose sur le « vortex numérique » : lorsque l'air circule autour de la sonde, une colonne de vortex se forme, et sa fréquence est proportionnelle à la vitesse d'écoulement. Cependant, le capteur mesure le débit volumique en conditions de fonctionnement, alors que le volume d'air comprimé varie considérablement avec la pression et la température. La compensation est donc essentielle : le capteur de débit à vortex doit collecter en temps réel les signaux de pression et de température, convertir le débit nominal en débit standard (Nm³/h) ou en débit massique (kg/h) pour que les données soient exploitables.

Avantages

Les avantages sont évidents : comparé à un débitmètre massique thermique, il est plus résistant à la saleté et moins sensible aux brouillards d’huile et à la condensation présents dans l’air comprimé ; sans pièces mobiles, il est stable et durable ; et son rapport coût-efficacité est exceptionnel pour les débits moyens à élevés.

Inconvénients

Les inconvénients sont également évidents : la précision est compromise par les faibles débits, qui diminuent généralement, voire deviennent impossibles, en dessous de 2 à 3 m/s, rendant difficile la détection de petites fuites ; les vibrations de la canalisation constituent également un problème. Si leur fréquence est proche de la fréquence de vortex, elles risquent de provoquer des interférences.

Il est donc parfaitement adapté à une installation sur les canalisations principales, à pression stable et à débits moyens à élevés, comme à la sortie des stations de compression d'air et des canalisations principales d'atelier, pour un bilan énergétique total fiable. Il fournit des données compensées, stables et comparables, ce qui en fait le choix économique pour la mesure des systèmes.

Débitmètre massique à insertion ou débitmètre massique en ligne ?

Débitmètre massique d'air comprimé en ligne ou à insertion ?

Ce système se concentre principalement sur le contrôle du diamètre et du budget des canalisations. Le coût d'installation d'un débitmètre massique d'air à insertion est faible et ne nécessite aucune interruption de production ni découpe de canalisations. Une seule équipe peut l'installer en deux heures, ce qui le rend particulièrement adapté à la rénovation de canalisations de grand diamètre (DN80 et plus). Cependant, sa précision est généralement de l'ordre de ± 2 % pour un débitmètre massique à vortex à insertion et est fortement influencée par la distribution de la vitesse d'écoulement. En revanche, les débitmètres massiques thermiques à insertion et en ligne offrent la même précision.

Le modèle en ligne offre une précision accrue (jusqu'à ± 1 %) et une bonne stabilité, mais il est coûteux, complexe à installer et nécessite la découpe de la canalisation. Il convient aux projets récents ou aux applications exigeant une grande précision de mesure lors de l'installation d'un débitmètre à vortex (comme le règlement des transactions commerciales). Principe simple : pour les diamètres nominaux (DN) inférieurs ou égaux à 200 mm , le modèle à section de tuyau est préférable, tandis que pour les DN supérieurs ou égaux à 300 mm, le modèle enfichable est plus économique.

Que se passe-t-il s'il n'y a pas assez de tuyau droit pour la mesure du débit massique d'air comprimé ?

S'il n'y a pas assez de sections de tuyau droit sur place (par exemple, en raison de l'espace limité dans la salle informatique), plusieurs solutions alternatives existent : premièrement, installer un redresseur de pipeline pour disperser le vortex et réduire le nombre de sections de tuyau droit nécessaires de 10D à 5D ; deuxièmement, déplacer le débitmètre plus en aval, même si plusieurs dizaines de mètres de pipeline sont utilisés, la lecture sera beaucoup plus stable.

Unités de mesure du débit d'air comprimé

La conversion d'unités est souvent source de confusion. Le Nm³/h correspond au débit standard (0 °C, 1 atmosphère), le m³/h au débit effectif (à température et pression réelles), et le SCFM à l'unité de mesure américaine, le pied cube par minute (21 °C, 1 atmosphère). Les contrats d'air comprimé sont fréquemment conclus en Nm³/h, mais le débitmètre fournit une valeur en kg/h ou en m³/h réels, qu'il convient de convertir en fonction de la pression et de la température en temps réel. Une solution fiable consiste à utiliser un débitmètre fournissant directement une valeur en Nm³/h, compensée pour éviter les erreurs de calcul ultérieures.

En définitive, la mesure du débit massique d'air comprimé ne se résume pas à l'achat d'un instrument de haute précision. Il s'agit d'une question d'ingénierie système : de la sélection à l'installation en passant par la maintenance, chaque étape peut engendrer des erreurs. La compréhension des principes, la prise en compte des conditions de fonctionnement et la standardisation de l'installation sont plus importantes que la simple recherche de la précision absolue de l'instrument. Sur site, un instrument de précision moyenne correctement installé est souvent bien plus fiable qu'un débitmètre massique d'air de haute précision installé au hasard.
