Conseils pour choisir des débitmètres de gaz industriels fiables

Pourquoi la mesure du débit de gaz est importante dans l'économie actuelle

La mesure du débit de gaz est un élément essentiel de presque tous les secteurs de l'économie moderne. Une mesure précise des gaz est essentielle pour plusieurs raisons, notamment la maîtrise des coûts de distribution du gaz naturel, la sécurité de manipulation des produits chimiques et la qualité des produits fabriqués. Cependant, les gaz diffèrent des liquides par leur volume qui varie fortement avec la température et la pression. Le choix du débitmètre de gaz le plus adapté est donc crucial, car il aura un impact considérable sur la sécurité, l'efficacité et les profits.

La première étape pour optimiser tout procédé industriel utilisant du gaz est de se renseigner sur les débitmètres de gaz et leur importance . Ce guide complet vous fournira toutes les informations nécessaires sur la mesure des gaz. Il couvrira les principes de base, les différentes technologies disponibles, la résolution de problèmes d'application spécifiques et le choix de l'instrument de mesure de débit de gaz le mieux adapté à vos besoins.

Pourquoi est-il important de mesurer le débit de gaz avec précision ?

De nombreuses tâches industrielles dépendent de données précises sur le débit de gaz. Les principaux avantages d'une mesure précise du débit sont les suivants :

• Contrôle des coûts et gestion de l'énergie : Le gaz est un service coûteux pour des installations comme les systèmes d'air comprimé ou l'utilisation du gaz naturel. Une mesure précise permet de détecter les fuites, de répartir correctement les coûts et d'optimiser l'utilisation de l'énergie pour réduire le gaspillage.
• Efficacité du processus et qualité du produit : De nombreux processus, tels que le contrôle de la combustion, le mélange de gaz ou les réactions chimiques, dépendent du débit précis de gaz spécifiques pour garantir des performances optimales et une qualité constante du produit final.
• Sécurité : Il est important de surveiller le flux de gaz inflammables ou toxiques afin d'éviter toute situation dangereuse. Cela comprend la surveillance des gaz, l'équilibrage des épurateurs et l'équilibrage de l'azote dans divers environnements industriels .
• Conformité environnementale : Les lois sur les émissions de gaz à effet de serre stipulent que les gaz de combustion et autres gaz d'échappement doivent être mesurés et déclarés correctement.

Le principe de base : débit réel vs débit standard (volumétrique vs massique)

Le concept le plus important pour comprendre ce qu'est un débitmètre de gaz et les différents types de débitmètres est de comprendre la différence entre la mesure du volume et celle de la masse. C'est l'un des quatre facteurs à prendre en compte lors du choix d'un débitmètre de gaz .

Débit réel (volumétrique)

Les débitmètres volumétriques mesurent la quantité de gaz qui les traverse à la température et à la pression auxquelles ils fonctionnent réellement (par exemple, en ACFM ou m³/h). Le problème est que cette mesure est impossible à comparer. Un mètre cube de gaz à 1 bar de pression contient beaucoup moins de molécules (moins de masse) qu'un mètre cube de gaz à 10 bar.

Débit standard (comme Nm3/h, SCFM, SCCM)

De ce fait, le débit de gaz est presque toujours ajusté à une température et une pression standard (STP ou NTP). Ce débit volumétrique standardisé (en SCFM, SCCM ou Nm³/h, par exemple) indique la quantité de gaz circulant en termes de masse. Les débitmètres massiques thermiques, les débitmètres à turbine avec compensation de température et de pression, ou les débitmètres vortex avec compensation de température et de pression, peuvent mesurer le débit standard. Leurs valeurs ne sont pas affectées par les variations des conditions du procédé. Les débitmètres volumétriques peuvent également fournir un débit massique, mais ils nécessitent des capteurs supplémentaires de pression et de température, ainsi qu'un calculateur de débit pour effectuer les calculs.

Produits connexes

Pour plus d'informations sur les conversions d'unités de débit telles que m³/h, Nm³/h et Sm³/h, lisez notre Guide ultime des unités de débit de gaz

Un guide complet sur les technologies de débitmètres à gaz

Choisir la bonne technologie est essentiel. Il existe de nombreux types de débitmètres et de techniques de mesure du débit de gaz , chacun présentant ses avantages et ses inconvénients .

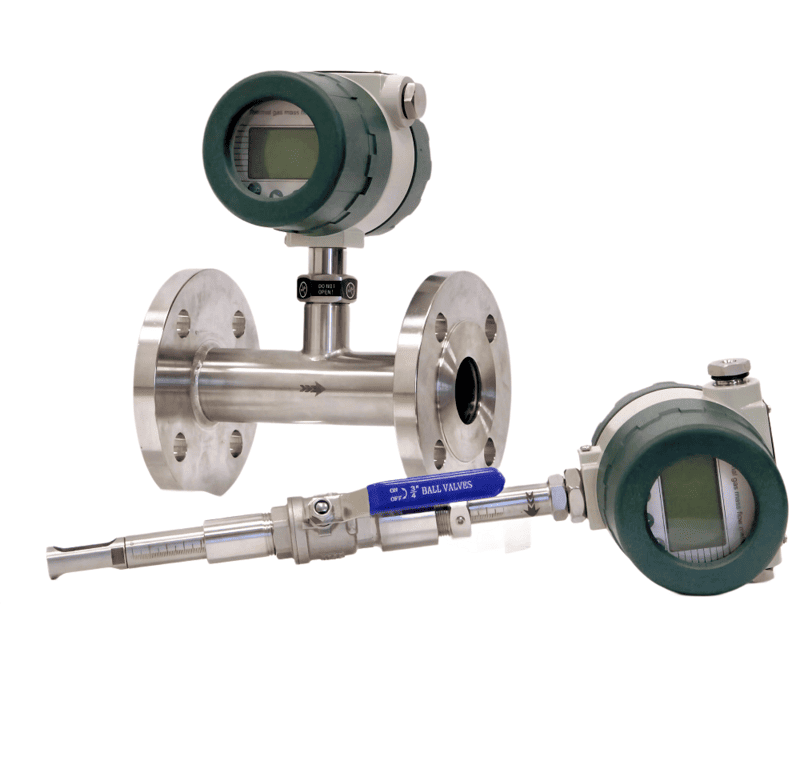

1. Débitmètres pour masse thermique

La norme industrielle pour mesurer le débit massique direct de différents types de gaz est le débitmètre massique thermique.

• Le compteur fonctionne grâce à deux capteurs de température. L'un est maintenu à une différence de température constante par rapport à l'autre. Le flux de gaz refroidit l'appareil, et la puissance nécessaire pour maintenir cette différence de température est directement liée au débit massique du gaz.
• Avantages : Mesure le débit massique directement sans nécessiter de compensation P&T, haute précision à faibles débits et faible perte de charge, une considération clé explorée dans la comparaison de la perte de pression des turbines à gaz et des débitmètres massiques thermiques .
• Inconvénients : Mieux adapté aux gaz propres et secs, car l'humidité ou la saleté peuvent affecter le capteur de débit de gaz.
• Idéal pour : Cette technologie est idéale pour une large gamme d' applications de débitmètre massique thermique, notamment le sous-comptage de gaz naturel , l'air des conduits , la surveillance de l'air comprimé, le méthane et la mesure de gaz spécifiques comme le CO₂ , l'azote, l'argon et le biogaz . Ils peuvent également être configurés comme régulateurs de débit massique thermique .

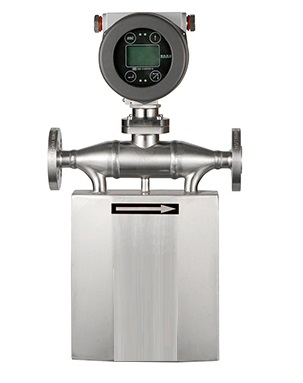

2. Débitmètres massiques Corioli pour gaz

• Principe : Il mesure directement le débit massique en détectant la force de torsion du fluide (effet Coriolis) lorsqu'il se déplace dans des tubes vibrants.
• Avantages : Très précis, mesure directement le débit massique, non affecté par la composition du gaz, très adapté à la mesure de gaz à haute pression.
• Inconvénients : Ils coûtent plus cher au départ et peuvent avoir une chute de pression plus importante que les compteurs thermiques. Ils ne sont pas non plus adaptés à la mesure de gaz à basse pression ou à faible densité.
• Idéal pour : Un débitmètre à gaz Coriolis est idéal pour le transfert commercial de gaz comme le gaz naturel et le GNC , ainsi que pour mesurer en toute sécurité des gaz toxiques et complexes comme le chlore . C'est également un choix de premier ordre pour les applications de mesure de débit d'azote et d'hélium .

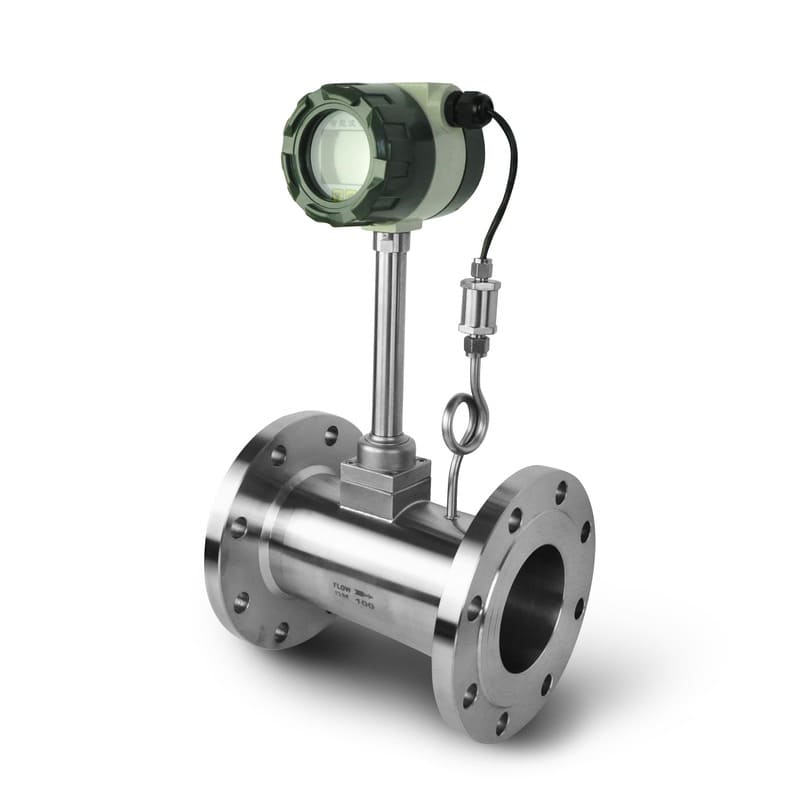

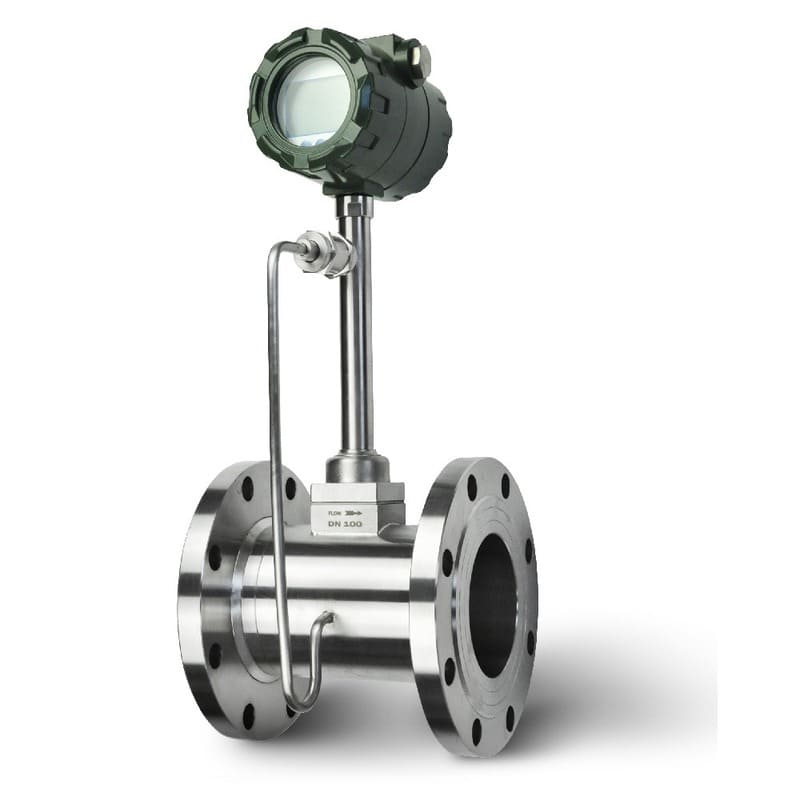

3. Débitmètres à effet Vortex pour gaz

Les débitmètres Vortex sont extrêmement robustes et polyvalents, ce qui en fait un choix populaire pour la mesure de gaz et de vapeur à usage général.

• Principe : Un corps non émoussé dans le trajet d'écoulement crée des tourbillons (tourbillons) à un rythme directement lié à la vitesse du gaz.
• Avantages : il ne comporte aucune pièce mobile, est très robuste, supporte bien les températures et pressions élevées et mesure une large gamme de gaz. Le débitmètre à gaz vortex est très apprécié des usines en raison de ses nombreux avantages .
• Inconvénients : Il nécessite une vitesse d'écoulement minimale pour fonctionner et des conduites longues et droites, ne convient pas à la mesure de gaz à faible débit.
• Idéal pour : les utilisations utilitaires comme un débitmètre d'air vortex ou la mesure de la vapeur et d'autres gaz de procédé où la précision n'est pas la chose la plus importante.

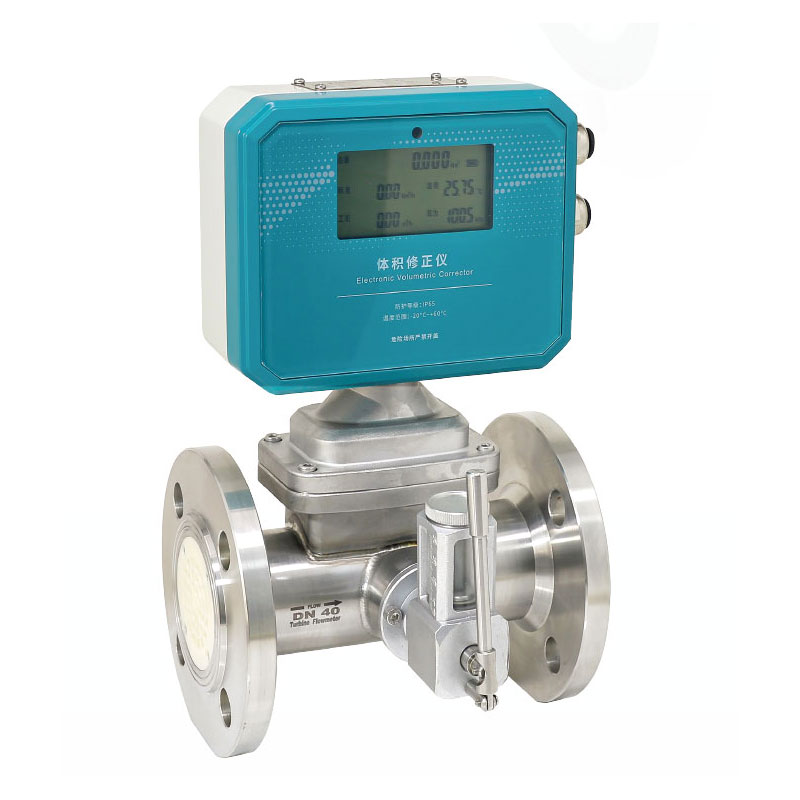

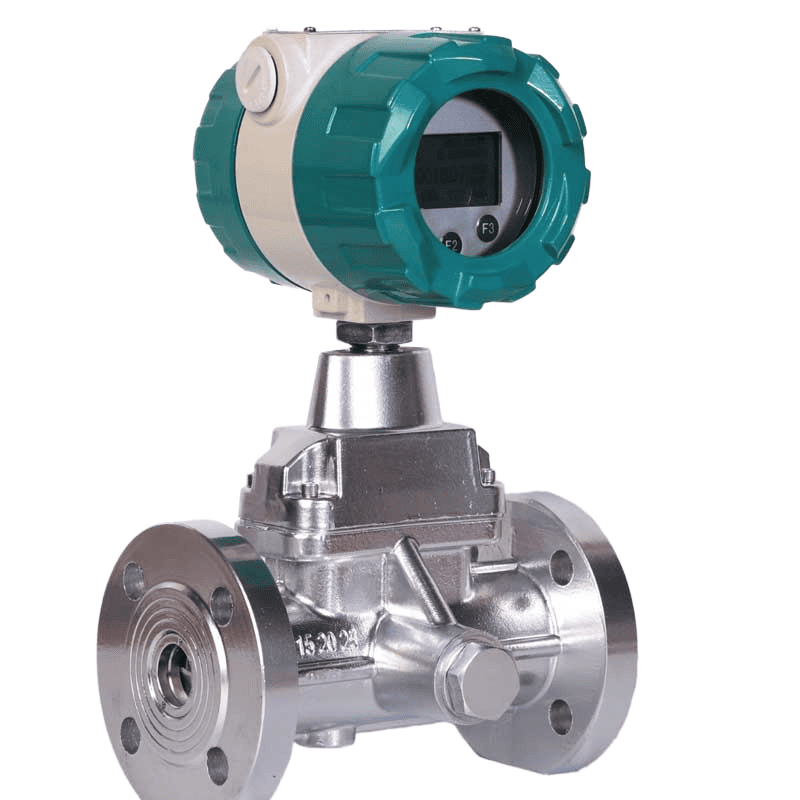

4. Débitmètres à turbine à gaz

Les débitmètres à turbine sont traditionnellement utilisés pour le transfert de propriété de haute précision du gaz naturel. Pour une vue d'ensemble, il est utile de connaître les débitmètres à turbine à gaz .

• Principe : Le flux de gaz fait tourner un rotor multipale (turbine). La vitesse de rotation est proportionnelle à la vitesse du gaz.
• Avantages : Haute précision et répétabilité, technologie bien maîtrisée, souvent requise par les normes contractuelles pour la facturation du gaz.
• Inconvénients : les pièces mobiles nécessitent un entretien, peuvent être endommagées par du gaz sale ou humide et les performances sont affectées par les changements de pression/température si elles ne sont pas compensées.
• Idéal pour : le transfert de propriété de gaz naturel propre et sec. Pour des modèles spécifiques, consultez notre débitmètre pour turbine à gaz série SGW-D avec correction de température et de pression .

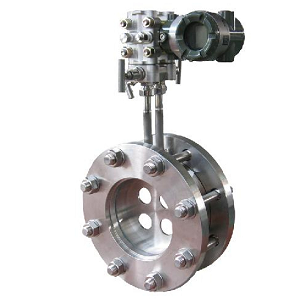

5. Débitmètres pour pression différentielle (DP)

Les compteurs DP sont une méthode éprouvée qui fonctionne bien dans des conditions très difficiles.

• Principe : Un blocage, comme une plaque à orifice ou un Annubar, provoque une chute de pression. Un transmetteur mesure cette chute et la compare à un débit.
• Avantages : Il peut supporter des températures et des pressions très élevées, fonctionne avec n'importe quel gaz et convient aux très gros tuyaux.
• Inconvénients : Moins précis, un rapport de réduction limité et il provoque une chute permanente de pression dans la conduite.
• Idéal pour : mesurer les flux de gaz sales ou difficiles d'accès, comme le biogaz humide ou les gaz de combustion bruts, souvent dans de gros conduits.

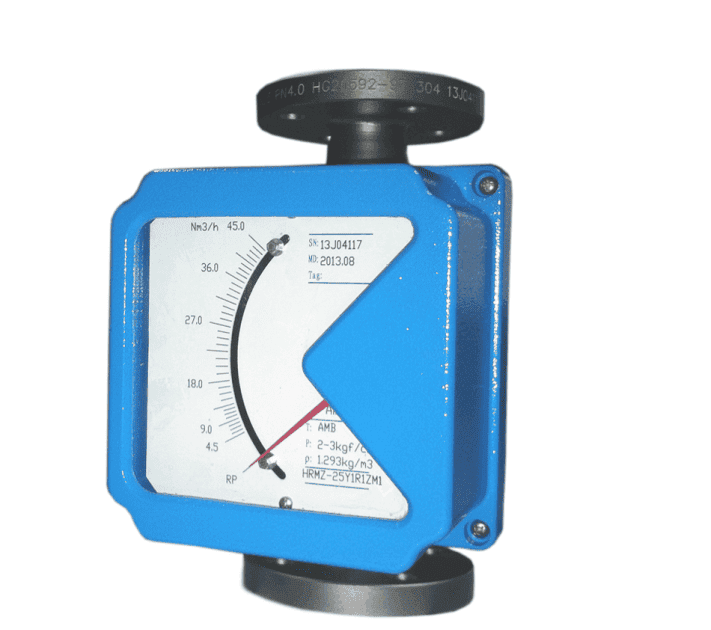

6. Rotamètre à tubes métalliques pour gaz (aire variable)

Si vous avez simplement besoin d'une indication locale et simple du débit de gaz, sans signal électronique (par exemple, 4-20 mA ), un rotamètre est un bon choix. Cependant, silverinstruments.com propose également des rotamètres avec transmetteurs.

L'idée est que le gaz remontant à travers un tube conique soulève un flotteur. La hauteur du flotteur est égale au débit.

• Avantages : il est facile à utiliser, ne nécessite aucune alimentation extérieure et est entièrement en métal, il est donc solide.
• Inconvénients : moins précis et n'affiche que les informations de débit local (sauf si un transmetteur est ajouté), nécessite une valeur de température et de pression de gaz fixe pour produire.
• Idéal pour : les applications de purge de gaz, la surveillance locale des patins d'équipement et l'affichage du débit général de gaz avec un rotamètre de débit de gaz.

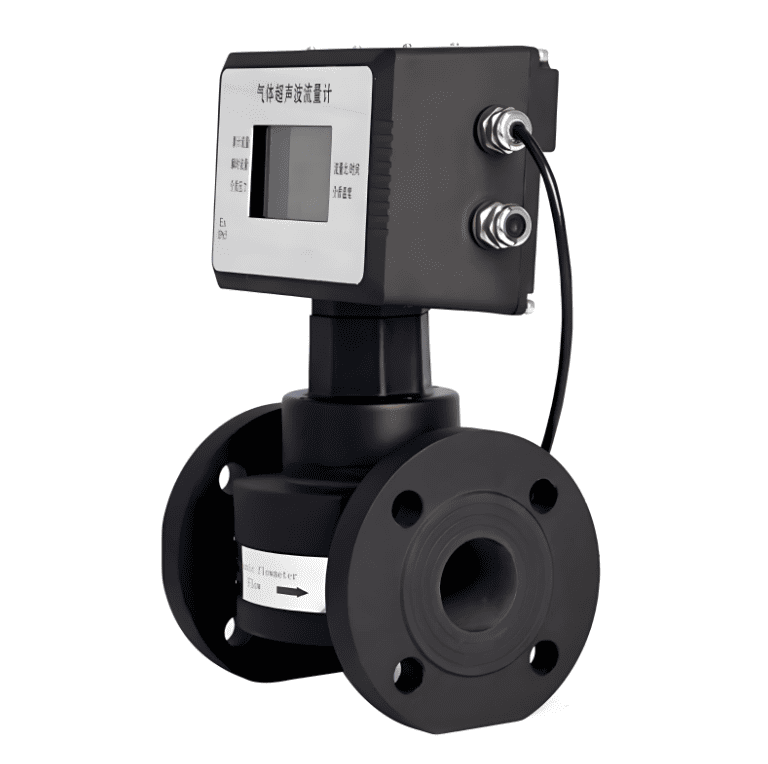

7. Débitmètres de gaz à ultrasons

Les débitmètres de gaz à ultrasons sont un moyen de haute technologie pour mesurer des choses, en particulier dans les gros tuyaux.

• Fonctionnement : Il mesure le temps nécessaire à une impulsion ultrasonore pour se déplacer dans le sens et à contre-courant du flux gazeux. La vitesse du gaz peut être déterminée en observant la différence de temps.
• Avantages : Pas de blocage ni de chute de pression, peut être très précis et fonctionne mieux avec les gros tuyaux.
• Inconvénients : Il coûte cher et est sensible à la saleté et à l’humidité du gaz.
• Idéal pour : Transfert de garde de gazoducs de grand diamètre.

Trouver des solutions à des problèmes spécifiques dans la mesure des gaz

Mesure du débit de gaz corrosif

Pour mesurer des gaz corrosifs comme le chlore humide, le sulfure d'hydrogène (H₂S) ou l'ozone , il est essentiel de choisir soigneusement les matériaux appropriés. Un débitmètre massique thermique avec capteur en acier inoxydable 316L ou en Hastelloy est couramment utilisé. Les débitmètres Coriolis sont également disponibles en matériaux mouillés tels que l'acier inoxydable 316L, le tantale, le titane et l'Hastelloy, ce qui les rend adaptés à la mesure des gaz corrosifs. Cependant, leur coût est relativement élevé.

Haute et basse pression

Les applications standard sont souvent à basse pression, mais certains procédés, comme la distribution de gaz naturel comprimé (GNC) ou le transport d'hydrogène, nécessitent des pressions très élevées. Dans ces cas, la construction mécanique et la pression nominale du débitmètre sont cruciales. Pour la mesure du débit de gaz à haute pression, nous optons souvent pour des débitmètres Coriolis, des débitmètres vortex ou des rotamètres à tube métallique.

Conduits de grande taille et faibles débits de gaz

Pour mesurer le débit de gaz dans de larges conduites ou conduits , un débitmètre à insertion est souvent la solution la plus pratique et la plus économique. À l'inverse, pour un débitmètre de gaz de laboratoire utilisé en R&D, un débitmètre à faible débit spécialisé est nécessaire pour mesurer avec précision des quantités infimes, par exemple en ml/min .

Installation : compacte ou à distance

La plupart des technologies sont disponibles sous forme d'unités compactes tout-en-un. Cependant, pour les applications à haute température ou les endroits difficiles d'accès, un compteur de gaz à lecture à distance avec capteur et transmetteur séparés constitue la configuration idéale.

Applications des débitmètres de gaz dans toutes les industries

Presque toutes les entreprises peuvent résoudre leurs problèmes avec le bon débitmètre de gaz électronique.

Gaz naturel et gaz combustibles

Il s'agit de l'application la plus répandue, de la tête de puits à l'utilisateur final. Des types spécifiques de débitmètres de gaz naturel, comme les débitmètres à turbine et à effet Coriois, sont utilisés pour les transactions commerciales, tandis que les débitmètres massiques thermiques sont idéaux pour le sous-comptage. Les débitmètres à effet Coriolis sont le choix idéal pour mesurer le GNC et le GPL . Nous proposons différentes tailles : débitmètres de gaz naturel de 2 pouces , débitmètres à turbine à gaz de 6 pouces, débitmètres à turbine à gaz de 8 pouces, débitmètres à turbine à gaz de 12 pouces , etc.

Gaz pour l'industrie et les usages spéciaux

Les procédés de fabrication reposent sur la mesure précise de gaz industriels comme l'azote, l'argon et le dioxyde de carbone. Il s'agit d'un domaine d'application courant des débitmètres thermiques pour la mesure du débit de gaz , notamment pour la surveillance du débit d'argon .

Surveillance de l'air comprimé

L'utilisation d'air comprimé est coûteuse. Les débitmètres massiques thermiques sont le meilleur moyen de surveiller la consommation d'énergie, de détecter les fuites et de répartir les coûts d'un bâtiment.

Le biogaz et l'environnement

La mesure des gaz de torche et des gaz de combustion est nécessaire pour respecter les réglementations environnementales. Les débitmètres massiques thermiques sont particulièrement adaptés à cette tâche. Ils constituent également la norme pour mesurer le débit des digesteurs dans les applications de débitmétrie de biogaz .

Demande de devis pour les débitmètres de gaz

1️⃣ Quels types de débitmètres de gaz sont disponibles ?
Réponse : Les types courants incluent les débitmètres massiques thermiques, les débitmètres massiques Coriolis, les débitmètres vortex, les débitmètres à section variable (rotamètres) et les débitmètres à pression différentielle. Le choix dépend du type de gaz, de la plage de débit, de la pression, de la température et de la précision requise.

2️⃣ Comment choisir le bon débitmètre de gaz pour mon application ?
Réponse : Vous devez tenir compte de paramètres tels que la composition du gaz, la plage de débit, la pression, la température, la taille de la conduite et le lieu d'installation, ainsi que de votre budget. Si le gaz est propre et sec, un débitmètre massique thermique est adapté. Pour les gaz à haute pression ou mixtes, les débitmètres Coriolis ou Vortex sont plus adaptés.

3️⃣ Un débitmètre de gaz peut-il mesurer différents gaz ?
Réponse : Certains débitmètres comme les débitmètres massiques Coriolis ou thermiques peuvent mesurer plusieurs gaz, mais certains réglages sur les transmetteurs de gaz sont nécessaires lors du changement de type de gaz pour le débitmètre massique thermique.

4️⃣ Quelle est la différence entre un débitmètre massique de gaz et un débitmètre volumétrique ?
Réponse : Un débitmètre massique mesure directement le débit massique (par exemple, en kg/h, en Nm³/h), indépendamment de la température et de la pression. Un débitmètre volumétrique mesure le volume réel (par exemple, en m³/h), qui varie avec la pression et la température. Pour plus de détails, voir ci-dessus : Principe de base : Débit réel vs. Débit standard (volumétrique vs. massique).

5️⃣ Un débitmètre de gaz peut-il être utilisé pour les gaz corrosifs ?
Réponse : Oui, si les matériaux en contact avec le fluide sont compatibles. Les débitmètres Coriolis peuvent être fabriqués en acier inoxydable 316L, en Hastelloy, en titane ou en tantale, adaptés aux gaz corrosifs. Les débitmètres à tube métallique avec revêtement en PTFE peuvent également mesurer les gaz corrosifs.

6️⃣ Quelle est la longueur de tuyau droit requise pour une installation de débitmètre de gaz ?
Réponse : Cela dépend du type. Par exemple, les débitmètres à effet vortex et à pression différentielle nécessitent des longueurs droites de 10 D en amont et de 5 D en aval. Les débitmètres à effet Coriolis nécessitent généralement des longueurs droites minimales.

7️⃣ Quelle est la précision d’un débitmètre de gaz ?
Répondre:
La précision varie selon le type :
Coriolis : ± 0,5 %
Masse thermique : ±1–2 % de la lecture
Vortex : ±1 %
Zone variable : ±2–5 %

8️⃣ Comment convertir les unités de débit de gaz entre m³/h et Nm³/h ?
Réponse : Utilisez la formule :

Cela compense les différences de température et de pression.

Un débitmètre de gaz peut-il gérer des débits très faibles ?
Réponse : Oui. Les débitmètres massiques thermiques et les débitmètres Coriolis sont idéaux pour les débits faibles ou micrométriques, comme dans les applications de laboratoire ou de dosage de gaz.

Conclusion : Choisir son partenaire pour la mesure du gaz

Choisir le bon débitmètre de gaz numérique parmi les nombreux modèles disponibles est une décision technique cruciale qui repose sur une analyse approfondie de votre application et de votre budget. Si un débitmètre à turbine peut être idéal pour le transfert commercial de gaz naturel, un débitmètre massique thermique est le meilleur choix pour la surveillance de l'air comprimé. Offrant une précision optimale sur une large gamme de gaz, le débitmètre Coriolis est inégalé. Pour en savoir plus, consultez les 5 points à considérer avant de choisir un débitmètre de gaz .
Chez Silver Automation Instruments, nous sommes spécialisés dans la fourniture de solutions complètes de mesure du débit de gaz. Nos ingénieurs expérimentés peuvent analyser votre procédé et vous recommander un instrument robuste, fiable et précis, adapté aux spécificités de votre application. Pour un aperçu des prix des débitmètres de gaz ou une consultation détaillée, contactez notre équipe dès aujourd'hui.
