débitmètre d'air comprimé de 8 pouces

Qu'est-ce qu'un débitmètre d'air comprimé de 8 pouces ?

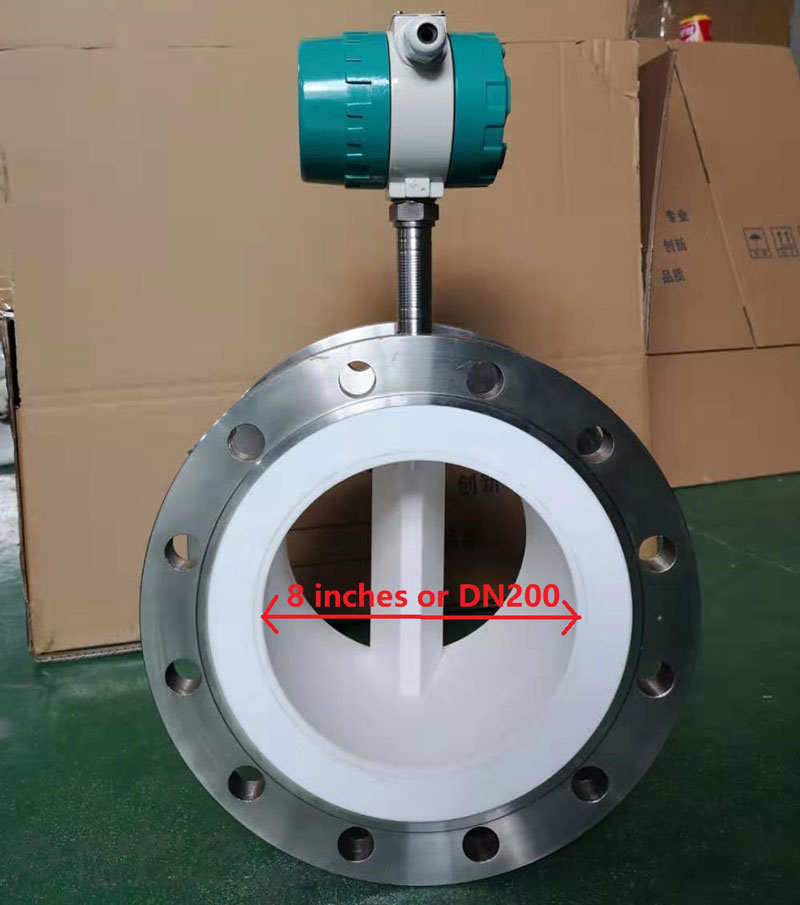

débitmètre d'air comprimé de 8 pouces

Un débitmètre d'air comprimé de 8 pouces (DN200, soit environ 200 mm) est un instrument de mesure de débit conçu spécifiquement pour surveiller et mesurer le débit instantané et cumulé d'air comprimé dans une canalisation de 8 pouces. Cet équipement de mesure de débit d'air, essentiel pour le raccordement à la canalisation principale, est adapté aux environnements industriels à haute pression et à débit d'air élevé. Grâce à des données de mesure précises, il fournit des informations clés pour la gestion de l'énergie, la comptabilité analytique et l'optimisation des systèmes. Ce type de capteur de débit d'air à cadran de 200 mm est généralement installé directement sur la canalisation principale, et ses résultats de mesure ont un impact direct sur l'évaluation de la consommation d'énergie et l'analyse de l'efficacité des équipements de l'usine.

Importance et application du débitmètre d'air comprimé de 8 pouces

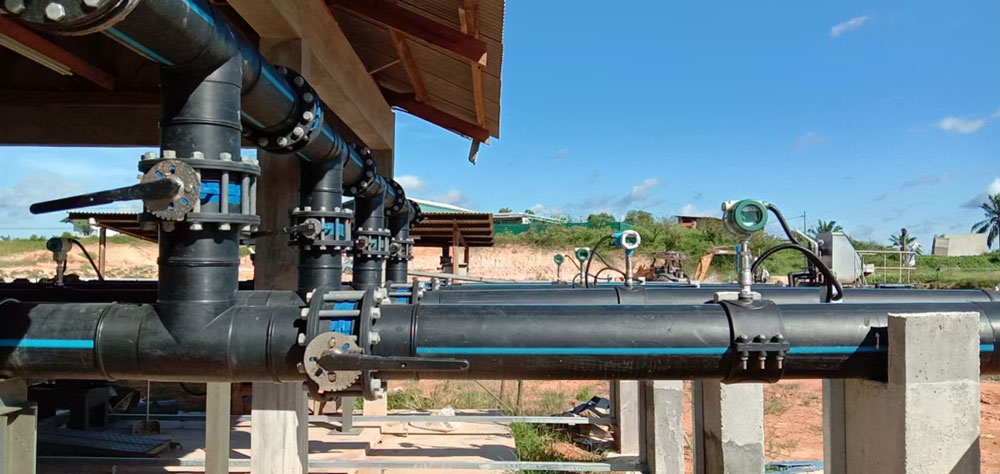

Larges applications du débitmètre d'air comprimé industriel de 8 pouces

Dans de nombreux systèmes industriels, l'air comprimé est une source d'énergie et un fluide de procédé courants, et sa consommation représente une part importante de la consommation énergétique de l'entreprise. L'importance d'un débitmètre de 8 pouces comme instrument de mesure principal sur une canalisation réside dans :

• Maîtrise des coûts énergétiques : Mesurer avec précision la quantité totale d'air comprimé utilisée, faciliter les audits énergétiques et le partage des coûts.
• Surveillance des fuites du système : identifier les fuites de pipeline grâce aux fluctuations anormales du débit afin de réduire le gaspillage d’énergie.
• Gestion de l'efficacité des équipements : Fournit une base de données pour le contrôle du groupe de compresseurs d'air et la liaison du sécheur.
• Garantie de sécurité des procédés : Assurer un approvisionnement stable en gaz pour les liaisons critiques du procédé telles que la pulvérisation et le transport pneumatique.

Applications typiques d'un débitmètre d'air comprimé de 8 pouces

-Le principal gazoduc d'approvisionnement des industries manufacturières telles que l'automobile, la sidérurgie et la chimie.

-Mesure du débit total entrant du système centralisé d'alimentation en gaz du parc industriel.

-Le réseau de canalisations principales de sortie et de distribution de la station de compression d'air.

- Scénarios d'approvisionnement en gaz nécessitant un règlement commercial ou une comptabilité départementale indépendante.

Les principaux types de débitmètres d'air comprimé de 8 pouces

Débitmètre d'air comprimé 8" à insertion et en ligne - type à masse thermique

Débitmètre thermique de gaz n° 8" pour air comprimé

Le débitmètre thermique est basé sur le principe de l'échange de chaleur lorsque le fluide traverse un capteur thermique, mesurant directement le débit massique de gaz sans compensation de température et de pression, particulièrement adapté aux tuyaux de grand diamètre et aux faibles débits.

• Type de raccordement à bride : installé directement entre les brides de la canalisation, avec une précision de mesure élevée (jusqu'à ± 1 %) et une perte de pression extrêmement faible, adapté à la mesure stable à long terme des canalisations principales.
• Débitmètre d'air comprimé à insertion de 8 pouces : s'installe par les ouvertures de la canalisation, généralement avec des buses de 3/4 de pouce. Son coût est nettement inférieur à celui d'un débitmètre d'air à brides DN200 en ligne, tout en conservant la même précision (environ ± 1,5 %).

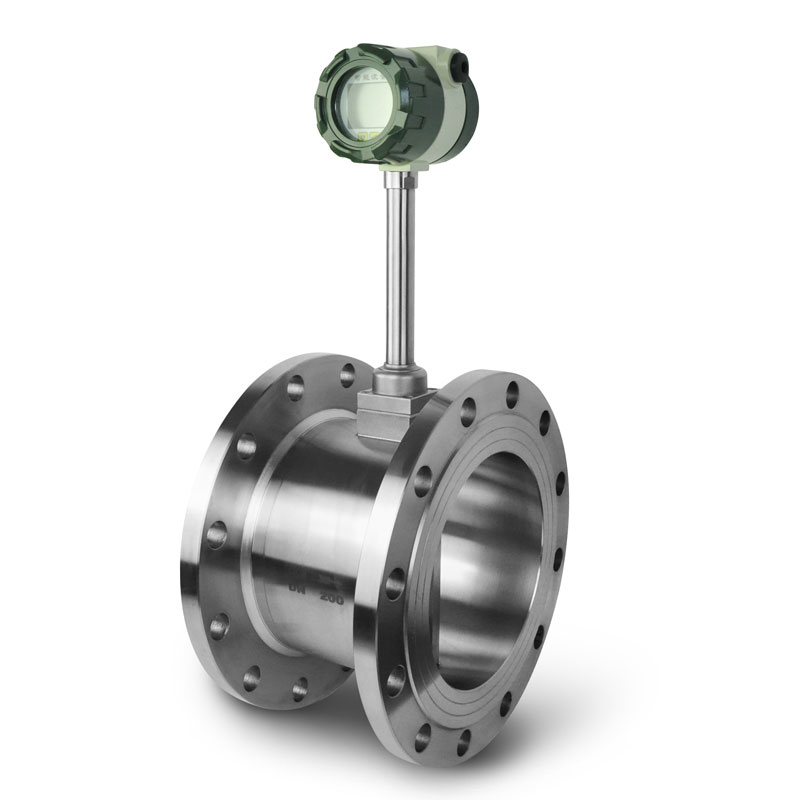

Débitmètre à vortex de 8 pouces pour air comprimé

Débitmètre à vortex de 8 pouces pour air comprimé

Le débitmètre à vortex calcule le débit volumique en détectant la fréquence des vortex générés lorsque l'air traverse un corps non profilé. Grâce à ses capteurs de température et de pression intégrés, qui assurent une compensation en temps réel des mesures d'air, il fournit des données précises sur le débit d'air comprimé dans des conditions standard.

• Caractéristiques : Structure robuste, résistance à la haute pression, convient aux systèmes d’air comprimé présentant d’importantes fluctuations ou une pression nominale élevée.
• -Applicabilité : Convient aux situations avec des changements de pression fréquents et une sensibilité aux coûts, la précision après compensation peut atteindre ± 1,5 %.
• - Le capteur de débit Vortex est doté d'un capteur de température et de pression intégré, qui peut afficher sur un seul écran la température de l'air comprimé, la pression, le débit de fonctionnement et les informations de débit normal.

Spécifications techniques du débitmètre d'air comprimé de 8 pouces

Quel est le prix d'un débitmètre d'air comprimé de 8 pouces ?

La différence de prix des débitmètres de 8 pouces est significative, principalement déterminée par les facteurs suivants :

Marque et qualité : Les grandes marques internationales (telles qu’Emerson et Siemens) affichent généralement des prix compris entre 4 000 et 10 000 USD. Le prix d’ un débitmètre d’air comprimé 8 pouces fiable, fabriqué en Chine (https://www.silverinstruments.com/product/flow-measurement/), se situe entre 1 000 et 3 000 USD environ. N’hésitez pas à contacter silverinstruments.com pour obtenir un débitmètre d’air comprimé 8 pouces à prix avantageux.

- Principe de mesure : Les débitmètres thermiques sont généralement 30 à 50 % plus chers que les débitmètres à vortex en raison de leur technologie complexe.

Configuration fonctionnelle : Des fonctionnalités supplémentaires telles que la compensation de température et de pression, les protocoles de communication (tels que Modbus, HART), la certification antidéflagrante (débitmètre de gaz ATEX) et les certificats d'étalonnage de haute précision délivrés par un atelier d'étalonnage tiers augmenteront le prix.

- Méthode d'installation : Le raccordement par bride est plus cher que l'insertion d'un transmetteur de débit d'air de 8 pouces, mais offre une meilleure stabilité à long terme.

Comment choisir correctement un débitmètre d'air comprimé de 8 pouces ?

Stratégie de sélection suggérée : prendre en compte de manière exhaustive les exigences de précision, les contraintes budgétaires et les coûts de maintenance à long terme. Pour les nœuds critiques de la gestion de l’énergie, il est recommandé d’opter pour des débitmètres thermiques ou à vortex compensés de haute précision. Pour les applications de surveillance générales, les débitmètres à vortex de fabrication locale, offrant un excellent rapport qualité-prix, peuvent être choisis.

Grâce à une sélection et une application judicieuses, le débitmètre d'air comprimé de 8 pouces n'est pas seulement un outil de mesure industriel, mais aussi un soutien technique important permettant aux entreprises de réaliser une gestion énergétique optimisée et de promouvoir un développement durable.
