Dans le monde des procédés industriels et de la gestion de l'énergie, la mesure précise du débit de gaz est primordiale. Lors de la spécification ou de l'utilisation d'un débitmètre de gaz, vous rencontrerez trois unités courantes de débit volumétrique : m³/h, Nm³/h et Sm³/h. Bien que similaires en apparence, elles représentent des concepts fondamentalement différents. Une confusion peut entraîner des erreurs importantes dans le contrôle des procédés, la comptabilité analytique et la conformité aux normes de sécurité.
Alors, quelle est la différence et pourquoi est-ce si important ?
Ce guide détaille ces unités de la manière la plus simple possible, à l'aide d'une analogie claire pour une compréhension intuitive du concept. À la fin, vous comprendrez précisément la signification de chaque unité et son utilisation, vous permettant ainsi de sélectionner et d'utiliser vos instruments de mesure de débit de gaz en toute confiance.
Le problème fondamental : pourquoi le volume de gaz est une « cible mouvante »
Avant de définir les unités, il est essentiel de comprendre un principe fondamental de la physique :
le volume d’un gaz n’est pas une propriété fixe . Il varie considérablement avec les variations de température et de pression.

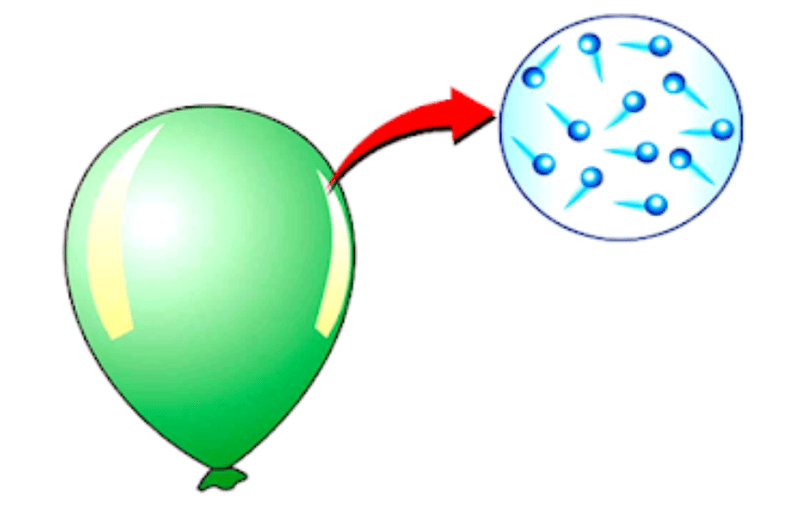

Imaginez que vous avez un simple ballon de fête.
- Si vous sortez le ballon d’une pièce chaude et le placez dans un endroit froid à l’extérieur, il rétrécira.
- Si vous ramenez ce ballon froid dans une pièce chaude, il se gonflera.
- Si vous pressez le ballon (augmentez sa pression), son volume diminuera.
La quantité d'air – le nombre de molécules d'air (c'est-à-dire la masse) – à l'intérieur du ballon ne changeait jamais. Cependant, son volume était une cible en constante évolution, dépendant de son environnement.
Le gaz circulant dans une conduite industrielle se comporte exactement de la même manière. Il est souvent chaud et sous pression. Indiquer simplement son volume sans mentionner sa température et sa pression est une information incomplète et souvent trompeuse. C'est pour résoudre ce problème que les unités normalisées ont été créées.
Une définition claire de chaque unité
Utilisons notre analogie du ballon pour comprendre chacune des trois unités courantes d’écoulement de gaz.

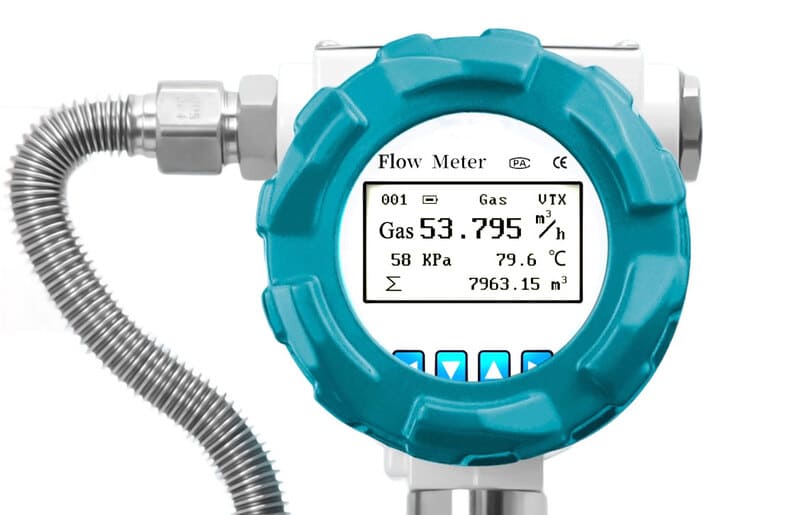

m³/h (mètres cubes réels par heure) – « Ce que vous voyez »
- Définition : m³/h, souvent écrit Am³/h (où « A » signifie « Réel »), représente le volume réel de gaz traversant le compteur dans les conditions réelles du procédé . Il s'agit d'une mesure directe du volume de gaz à l'intérieur de la conduite à cet instant précis, à une température et une pression de fonctionnement spécifiques.
- Analogie du ballon : m³ /h équivaut à mesurer la taille du ballon à l'instant même, à l'intérieur de l'usine chaude et pressurisée où il est utilisé. Il s'agit du volume physique réel occupé par le gaz à cet instant.
- Importance et limites : Il s’agit d’une mesure « ce que vous voyez est ce que vous obtenez ». Bien qu’elle décrive précisément le volume dans la conduite, elle n’est pas utile pour comparer les quantités de gaz. Par exemple, 100 m³/h d’air comprimé à 7 bars de pression contiennent huit fois plus de molécules d’air (masse) que 100 m³/h d’air à la pression atmosphérique. Par conséquent, l’utilisation des m³/h pour les calculs de facturation ou d’efficacité n’est pas fiable sans l’indication de la température et de la pression en temps réel.
Nm³/h (mètres cubes normaux par heure) – « La norme européenne »

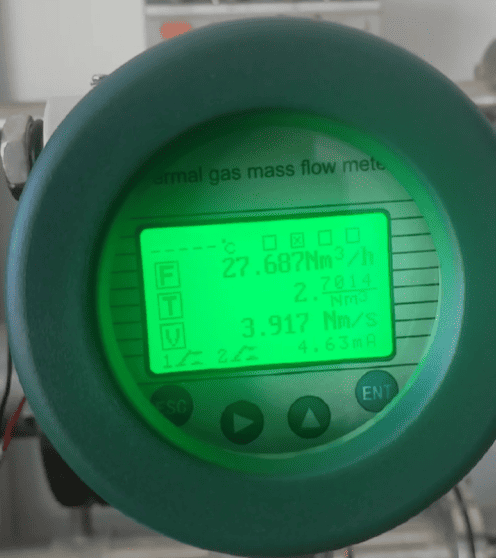

Débitmètre avec Nm3/h
- Définition : Nm³/h signifie mètre cube normal par heure. Il ne s’agit pas d’une mesure du volume réel dans la conduite, mais d’une mesure normalisée de la quantité (masse) de gaz. Elle répond à la question : « Si je prenais le gaz circulant dans ma conduite et que je le portais à des conditions « normales » universellement reconnues, quel volume occuperait-il ? »
- Ces « conditions normales » sont définies au niveau international par des normes telles que DIN 1343 et ISO 2533 comme suit :
oTempérature : 20°C
oPression : 1,01325 bar absolu (1 atmosphère) - Analogie du ballon : Le Nm³/h équivaut à prendre un ballon chaud et pressurisé dans l'usine, à le placer dans une salle de référence spéciale à 20 °C et à la pression standard du niveau de la mer, puis à mesurer sa taille. Quelle que soit sa taille en usine, s'il contient la même quantité de molécules d'air, sa taille dans cette salle froide standard sera toujours la même.
- Importance et valeur : Le Nm³/h est une mesure de la masse du gaz, exprimée en volume. Son utilisation d'une base de référence fixe et universelle permet des comparaisons justes et précises. C'est l'unité standard pour la plupart des mesures scientifiques et industrielles des gaz en Europe et dans de nombreuses autres régions du monde.
Sm³/h (mètres cubes standard par heure) – « La norme américaine et industrielle »
- Définition : Sm³/h signifie mètre cube standard par heure. Conceptuellement, il est identique à Nm³/h : il s'agit d'une mesure normalisée de la quantité (masse) de gaz.
- La seule différence : les conditions de référence utilisées pour les « conditions standard » sont différentes des « conditions normales ». Malheureusement, il n’existe pas de définition universelle des « conditions standard », mais l’une des plus courantes, notamment aux États-Unis et dans l’industrie pétrolière et gazière, est la suivante :
oTempérature : 15,6°C (60°F) ou parfois 15°C
oPression : 1,01325 bar absolu (1 atmosphère) - Analogie avec un ballon : 100 µm³/h équivaut à déplacer un ballon dans une autre pièce standard, réglée à une température ambiante plus courante, par exemple 15,6 °C. Cette pièce étant plus chaude que la pièce « normale » à 0 °C, le même ballon (avec la même masse d'air) se dilatera légèrement. Par conséquent, une quantité de gaz mesurée à 100 µm³/h a la même masse que ce même gaz mesuré à environ 94,5 Nm³/h.
- Importance et valeur : Comme le Nm³/h, le Sm³/h est une unité fiable pour la facturation, le contrôle des procédés et les calculs d'efficacité. Il est essentiel de toujours savoir quelle base de température et de pression est utilisée lorsque l'on voit le terme « norme ».
Comment les débitmètres gèrent ces unités
La compréhension de ces unités est essentielle pour choisir la bonne technologie de débitmètre.

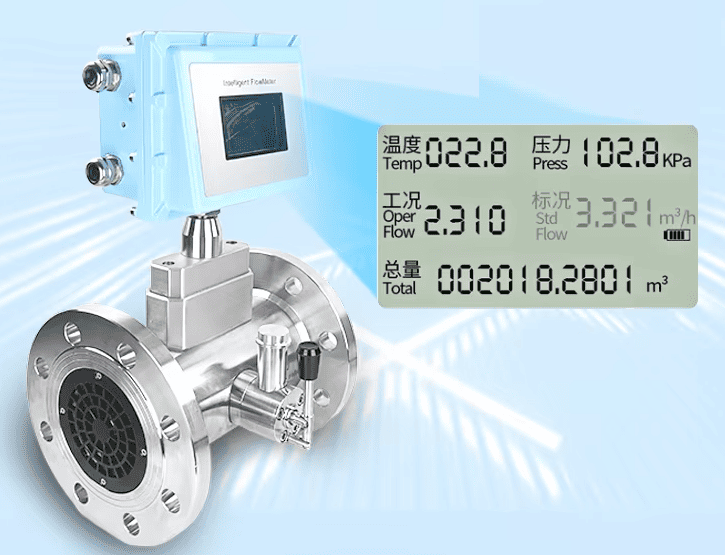

Débitmètre à turbine à gaz avec capteur de température et de pression intégré et calculateur de débit pour calculer Nm3/h
- Débitmètres volumétriques (par exemple, vortex, turbine, engrenage ovale, rotamètre) : Ces instruments mesurent intrinsèquement la vitesse réelle ou le volume du gaz lors de son passage, soit la mesure en m³/h. Pour fournir une mesure utile et normalisée (Nm³/h ou Sm³/h), ils doivent être associés à des transmetteurs de pression et de température distincts et à un calculateur de débit. Ce dernier récupère les données en temps réel des trois instruments et effectue un calcul continu pour convertir le volume réel en volume normalisé. Les débitmètres à turbine à gaz et vortex de silverinstruments.com intègrent des capteurs de température et de pression, ainsi qu'un logiciel intégré pour le calcul en temps réel du débit normalisé. Un seul débitmètre fournit plusieurs paramètres : débit de travail, débit normalisé, température et pression.

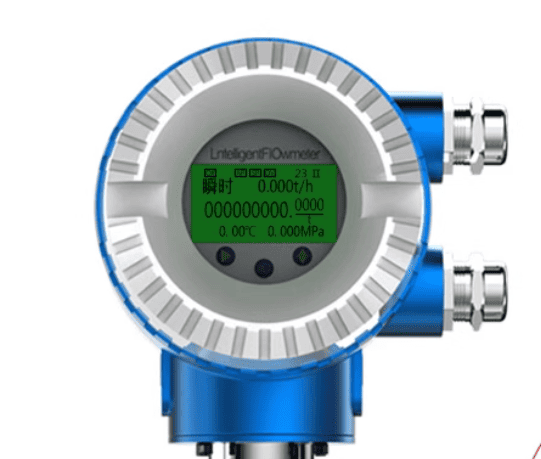

Débitmètre vortex avec mesure du débit massique de vapeur
- Débitmètres massiques (par exemple, massique thermique, Coriolis) : Ces instruments constituent la solution directe au problème. Ils mesurent directement le débit massique du gaz (par exemple, en kg/h). Puisque Nm³/h et Sm³/h sont également des représentations de la masse, ces débitmètres peuvent, grâce à leurs microprocesseurs intégrés, convertir avec précision et instantanément la mesure de masse dans l'unité volumétrique normalisée souhaitée (Nm³/h ou Sm³/h) sans compensation externe. Les débitmètres à effet vortex sont généralement équipés d'un calculateur intégré permettant de déterminer le débit massique de vapeur en mesurant la température et la pression.
Tableau de comparaison rapide
|
Unit
|
Full Name
|
Reference Conditions
|
What it Measures
|
|
m³/h
|
Actual Cubic Meter per Hour
|
The live process temperature & pressure
|
The "hot/pressurized" volume in the pipe
|
|
Nm³/h
|
Normal Cubic Meter per Hour
|
0°C & 1 atm
|
Standardized quantity/mass (European std.)
|
|
Sm³/h
|
Standard Cubic Meter per Hour
|
15.6°C (60°F) & 1 atm (Common US std.)
|
Standardized quantity/mass (American std.)
|
Comprendre la différence entre les unités de débit de gaz réelles et standard est essentiel pour tout ingénieur ou technicien. En résumé :
- m³/h vous indique à quoi ressemble le volume de gaz à l'intérieur de votre tuyau en ce moment.
- Nm³/h et Sm³/h vous indiquent la quantité de gaz dont vous disposez réellement, fournissant ainsi une base stable de comparaison et de calcul.
Pour toute application impliquant la facturation, le contrôle de la combustion ou les rapports d'efficacité, utilisez toujours des unités standardisées. En comprenant ces concepts, vous pourrez mieux choisir le débitmètre de gaz adapté et garantir des mesures toujours précises, comparables et pertinentes.
Comment convertir m³/h en Nm³/h ou Sm³/h
Le gaz est compressible, son volume dépend donc fortement de la température et de la pression. Cela signifie qu'une même quantité de gaz peut présenter des débits volumétriques très différents selon les conditions. C'est pourquoi les ingénieurs font souvent la distinction entre les mètres cubes par heure réels (m³/h) et les mètres cubes par heure normalisés ou standards (Nm³/h ou Sm³/h).
La formule de conversion
La formule générale pour convertir le débit de gaz réel en conditions standard est basée sur la loi des gaz parfaits :
Où:
- QN = débit aux conditions standard ou normalisées (Nm³/h ou Sm³/h)
- QA = débit réel dans les conditions de fonctionnement (m³/h)
- PA = pression absolue dans les conditions de fonctionnement (bar ou kPa)
- PN = pression absolue dans les conditions standard (par exemple, 1,01325 bar)
- TA = température absolue dans les conditions de fonctionnement (Kelvin)
- TN = température absolue aux conditions standard (par exemple, 273,15 K pour 0 °C)
Par exemple, si le gaz s'écoule à 50 m³/h à 3 bar(g) et 40 °C, vous devez d'abord convertir 3 bar(g) en pression absolue (4 bar abs), puis appliquer la formule pour calculer Nm³/h.
Une approximation simplifiée
Dans de nombreux cas industriels quotidiens où la précision n’est pas critique, les techniciens appliquent souvent un raccourci approximatif :
Cette méthode ignore la température, mais fournit une estimation rapide. Par exemple, 10 m³/h mesurés à 5 bar(g) peuvent être estimés approximativement à 50 Nm³/h.
Tableau de conversion de référence rapide
|
Actual Flow m³/h
|
Pressure (bar)
|
Approximate Nm³/h (m³/h × Pressure)
|
|
5
|
1
|
5
|
|
10
|
2
|
20
|
|
15
|
3
|
45
|
|
20
|
4
|
80
|
|
25
|
5
|
125
|
Ce tableau est un guide simple et pratique pour des calculs rapides, adapté aux contrôles approximatifs mais pas à la facturation ou au transfert de garde.
Outils de conversion en ligne
Pour des résultats plus précis, les ingénieurs utilisent souvent des calculateurs en ligne permettant de saisir la pression, la température et le débit pour obtenir instantanément des Nm³/h ou des Sm³/h. Voici une option recommandée : https://airpack.nl/tools/capacity/nm3-hr-actual-m3-hr-conversion/
Cet outil est largement utilisé pour des conversions rapides et précises dans les applications industrielles.
En résumé, la méthode des gaz parfaits garantit une conversion précise avec corrections de pression et de température, tandis que la méthode de multiplication simplifiée (m³/h × bar) offre une estimation rapide. Pour des raisons d'ingénierie, il est conseillé d'utiliser systématiquement la formule ou un calculateur en ligne fiable pour garantir l'exactitude des résultats.
