Bonnes pratiques d'installation des débitmètres à effet vortex : longueur des tuyaux droits et d

Exigences relatives à la longueur des tuyaux droits

Pour garantir une mesure de débit stable et précise, des longueurs de tuyaux droits appropriées doivent être maintenues en amont et en aval du débitmètre vortex .

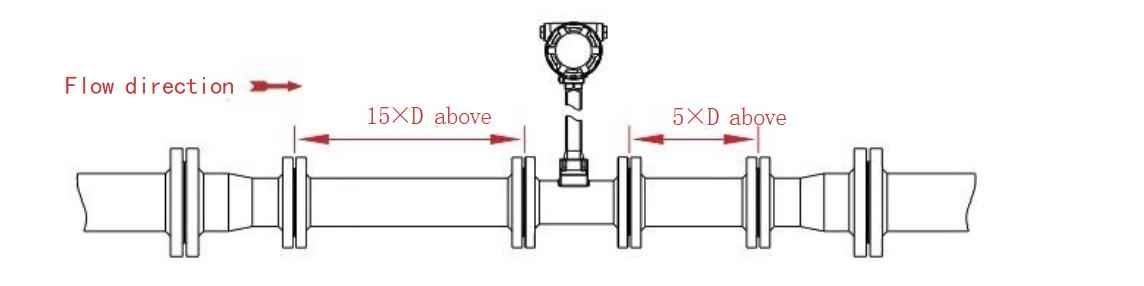

(1) Tuyau de réduction (contraction du débit)
Pour les tuyaux de réduction, prévoir au moins 15D de tuyau droit en amont et 5D en aval du débitmètre.
(D = Diamètre intérieur nominal du débitmètre vortex)

Reducing Pipe tips of Installing Vortex Flow Meters

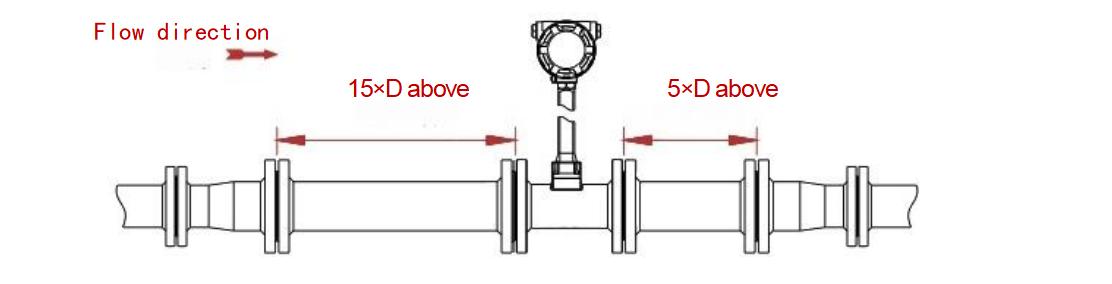

(2) Tuyau extensible (expansion du débit)
En cas de dilatation du tuyau, conserver les mêmes longueurs droites : 15D en amont et 5D en aval.

Expanding Pipe tips of Vortex Flow Meter Installation

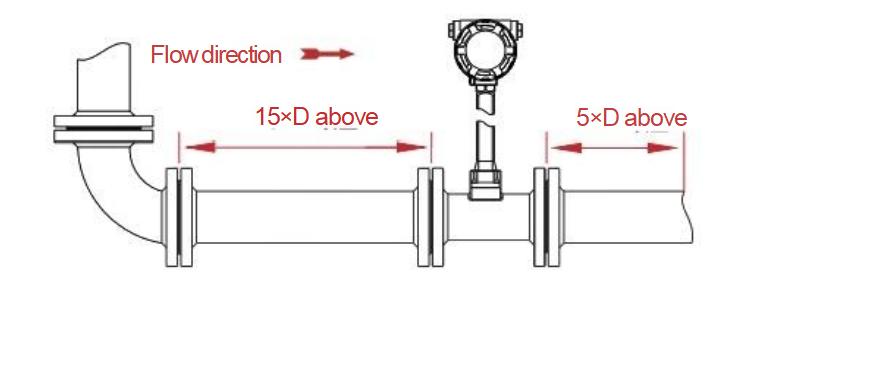

(3) Coudes et courbures
Pour chaque coude ou courbure de tuyau, installer 15D de tuyau droit en amont et 5D en aval pour stabiliser le débit avant la mesure.

Elbows and Bends size of vortex flow meters

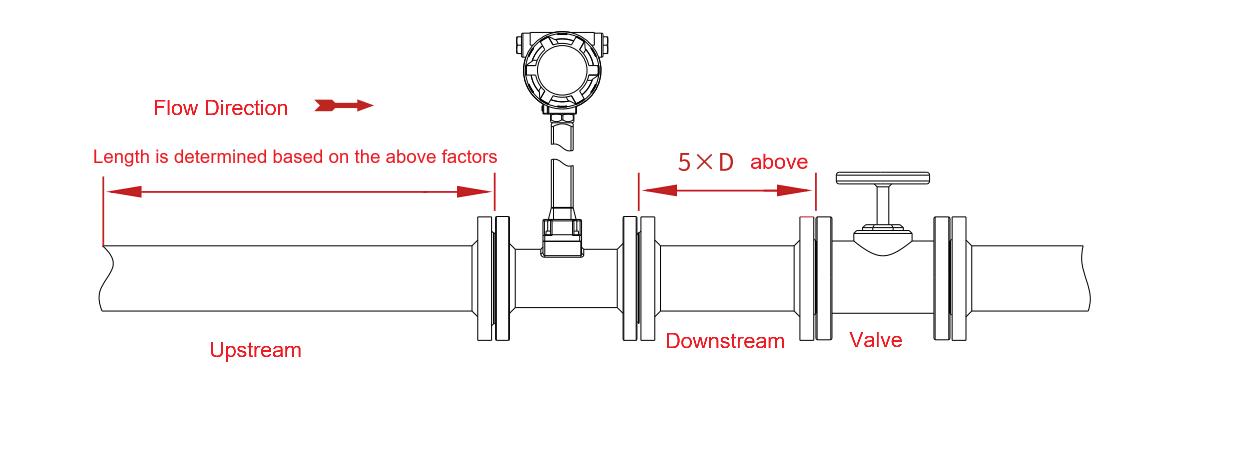

(4) Position de la vanne
Idéalement, la vanne doit être installée en aval du débitmètre.

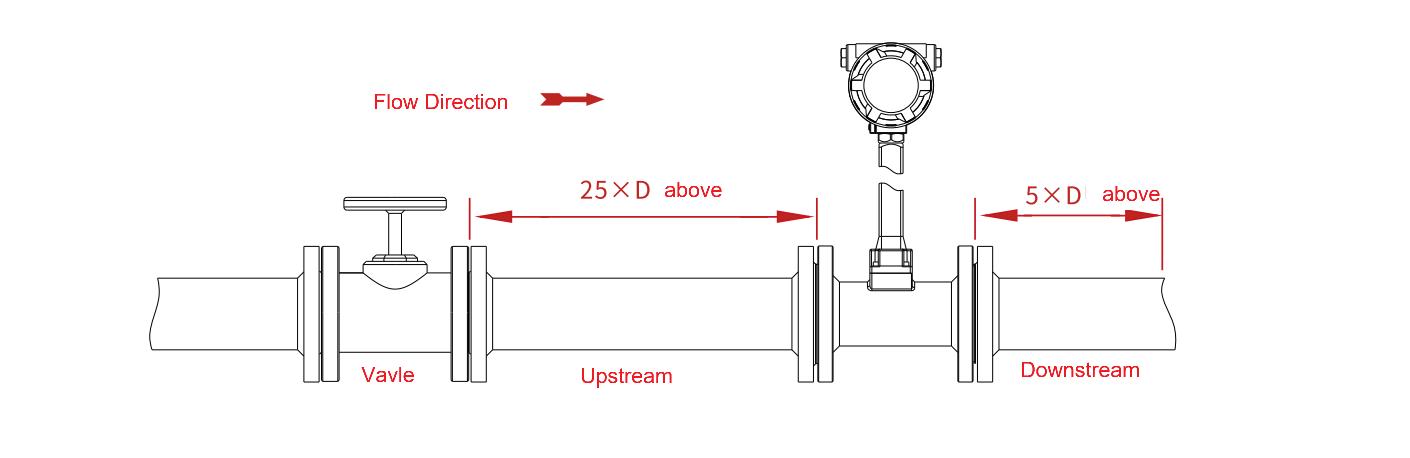

Si l'installation doit être effectuée en amont, prolongez la longueur droite amont à au moins 25D et conservez 5D en aval. Cela permet de minimiser les perturbations d'écoulement causées par le fonctionnement de la vanne.

Valve Position of vortex flowmeter installation
Valve Position tips of vortex flowmeter installation

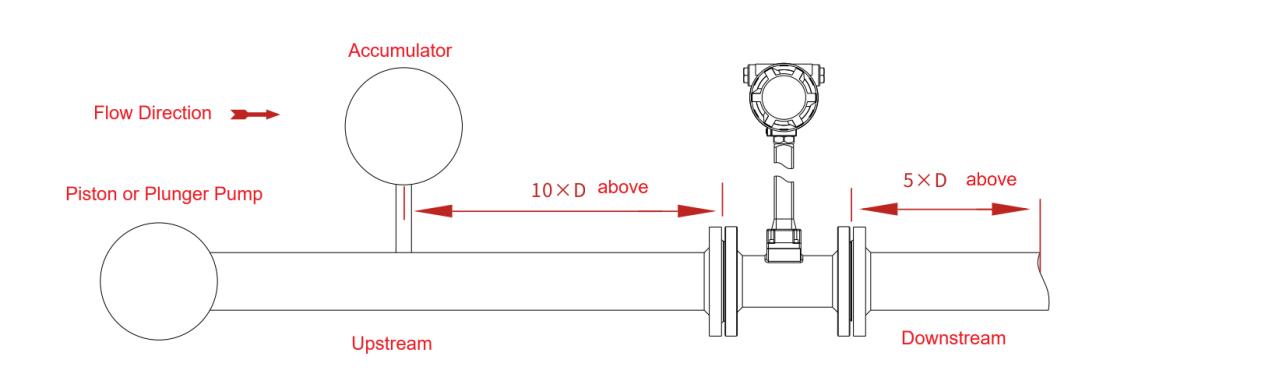

(5) Pompes à piston ou à plongeur
Lorsque vous utilisez des pompes à piston ou à plongeur, installez un accumulateur en amont du débitmètre pour réduire le débit pulsé et garantir des lectures stables.
Piston or Plunger Pumps size tips of vortex shedding flow meter

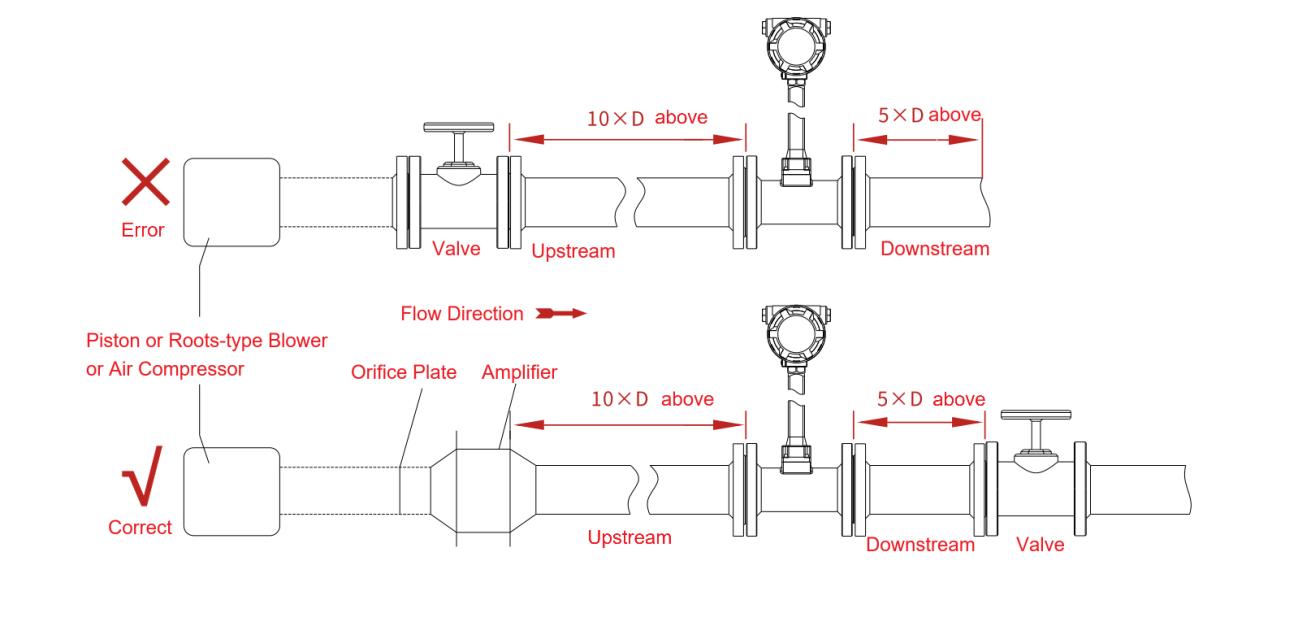

(6) Débit pulsé dans les conduites de gaz ou de liquide
Les gazoducs équipés de surpresseurs à piston ou de type Roots, ou les conduites de liquide haute pression équipées de pompes à piston, génèrent souvent des pulsations. Pour atténuer ce phénomène, installez un amortisseur de pulsations (tel qu'une plaque à orifice ou une chambre d'expansion) en amont du compteur.

Straight Pipe Length and Piping Guidelines of installing vortex flowmeters

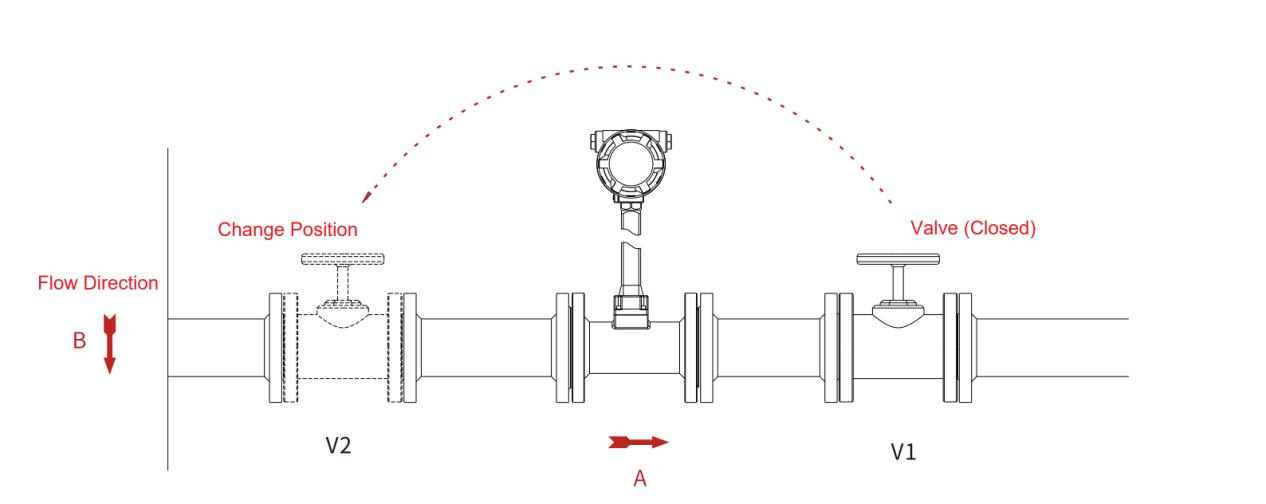

(7) Emplacement du tuyau et de la vanne de type T
Pour les canalisations en T, placer la vanne en amont du débitmètre peut empêcher la pression pulsatoire d'affecter la stabilité du point zéro. Déplacer la vanne permet d'éviter les fluctuations du signal lors des interruptions de débit.
T-Type Pipe and Valve Location of vortex flow meter application

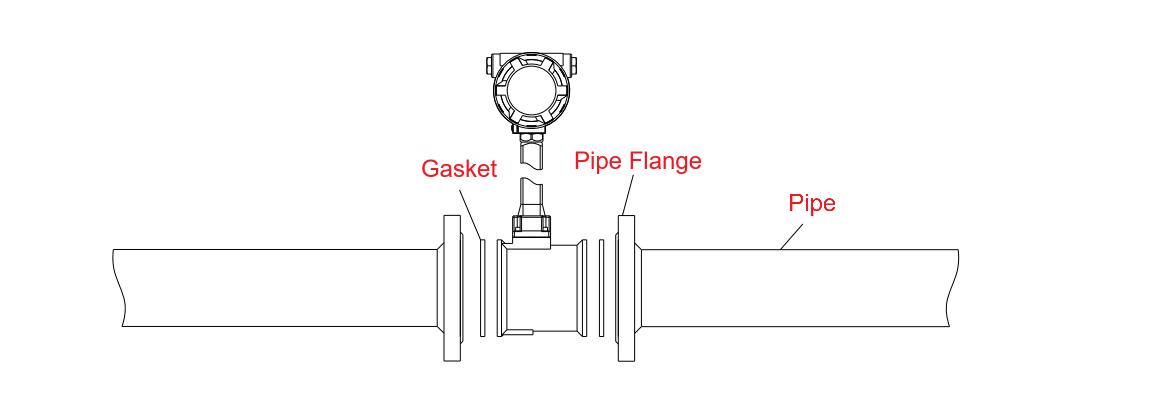

(8) Joints
Assurez-vous que les joints ne dépassent pas dans la canalisation, car cela peut provoquer des turbulences et des inexactitudes de mesure.

Gaskets of vortex flow meter installation

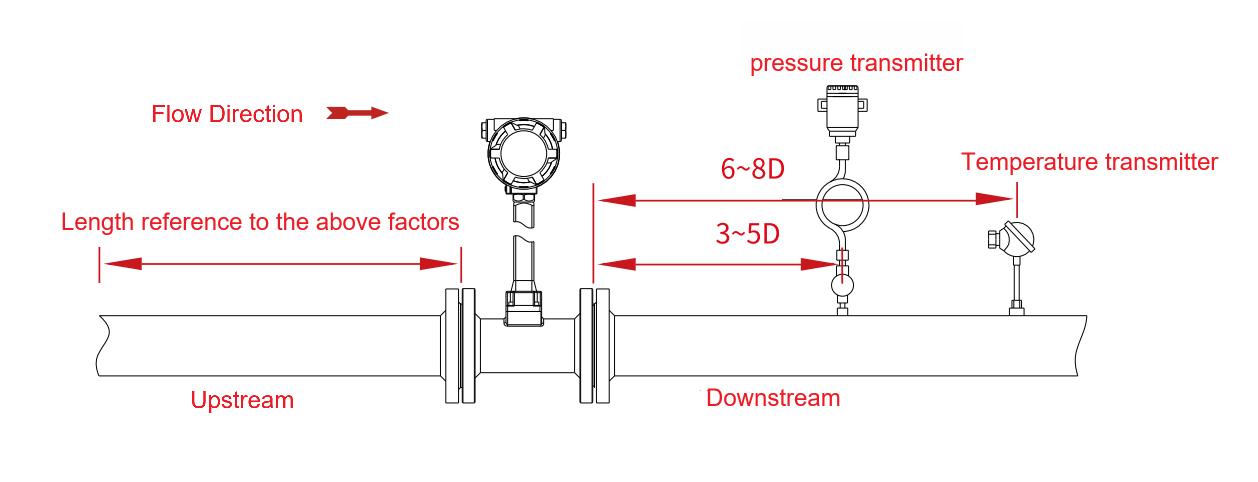

(9) Points de prise de pression et de température
Point de prise de pression : 3–5D en aval du débitmètre
Point de prise de température : 6–8D en aval du débitmètre
Pressure and Temperature Tapping Points

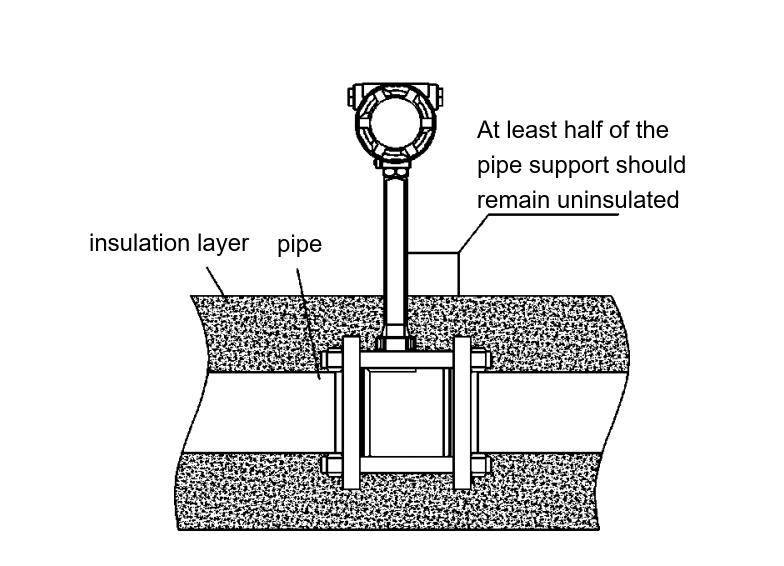

(10) Isolation thermique
Lors de l'isolation de canalisations transportant des fluides à haute température, ne couvrez pas le support du transmetteur du débitmètre pour permettre une ventilation et un accès de maintenance appropriés.
high-temperature fluids mearsurement

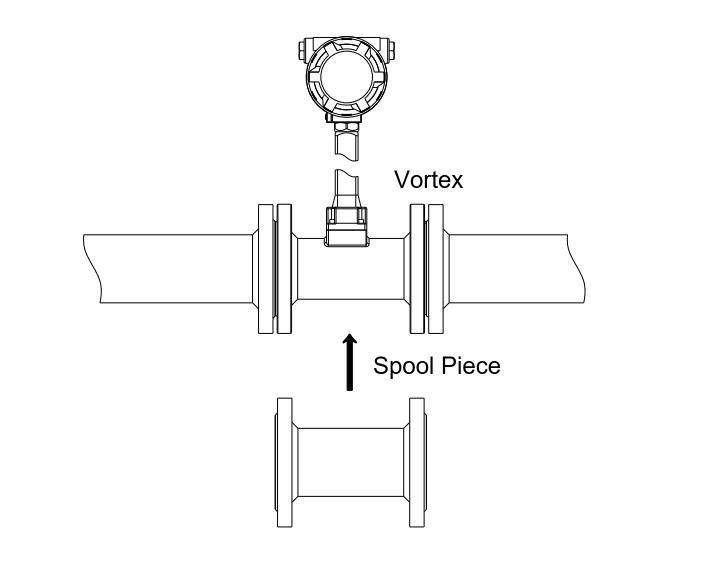

(11) Nettoyage des canalisations
Avant la mise en service, rincez les canalisations nouvellement installées ou réparées afin d'éliminer la rouille, les scories de soudure et les débris. Utilisez une conduite de dérivation pour le rinçage afin d'éviter d'endommager le compteur. En l'absence de dérivation, remplacez temporairement le compteur par une pièce de bobine pendant le nettoyage.

Pipeline Cleaning of vortex flowmeters



Exigences relatives à l'emplacement d'installation

Les débitmètres à effet vortex peuvent être installés à l'intérieur comme à l'extérieur, à condition de minimiser les vibrations. Si les vibrations sont importantes, ajoutez des supports de tuyauterie pour réduire les contraintes mécaniques. Le diamètre intérieur de la canalisation de raccordement doit être supérieur de 1 à 5 mm à celui du débitmètre afin d'éviter toute restriction de débit.

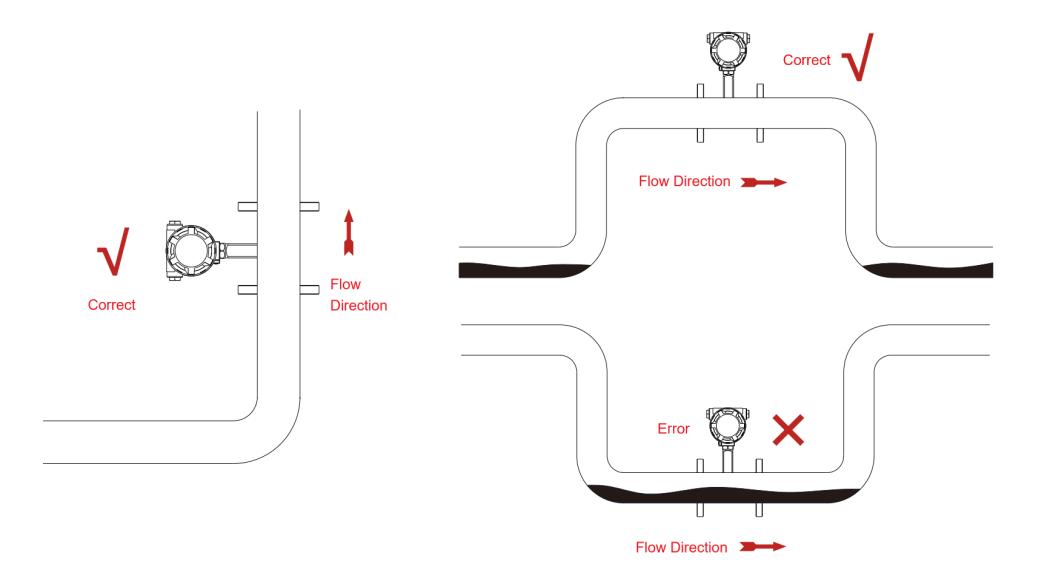

1. Applications au gaz et à la vapeur
Installer verticalement pour éviter l'accumulation de condensation.
Pour les installations horizontales, placer le compteur au point le plus haut d'une section en U inversé.
Évitez d'installer l'appareil au point le plus bas d'un tuyau en U, où la condensation peut s'accumuler et provoquer de fausses lectures ou des dommages potentiels.

Installation Location Requirements of vortex flowmeters

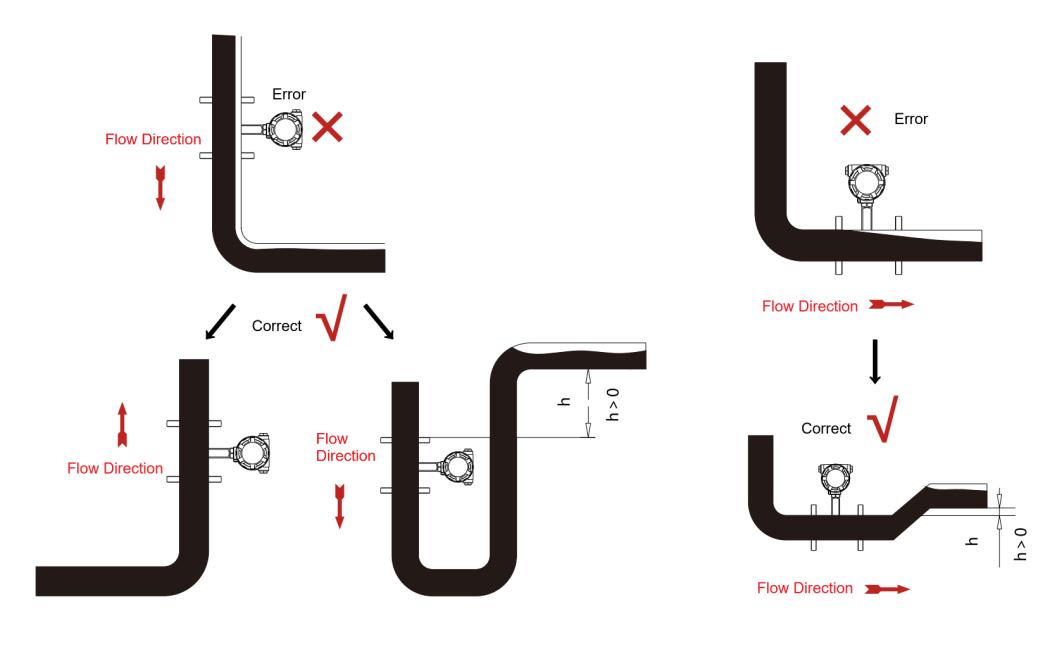

2. Applications de mesure des liquides
Assurez-vous que le tube du compteur reste complètement rempli de liquide.
Le sens d'écoulement doit être vers le haut dans la mesure du possible.
Si une installation vers le bas est nécessaire, placez le compteur sous la canalisation en aval pour maintenir un débit complet.
vortex flow meter installation tips of Liquid Measurement Applications

Évitez d’installer le débitmètre au point le plus élevé d’une canalisation, car des bulles de gaz peuvent se former et réduire la précision.
Pour éviter la cavitation ou la formation de bulles causées par des chutes de pression induites par les vannes, installez le débitmètre en amont des vannes de régulation.

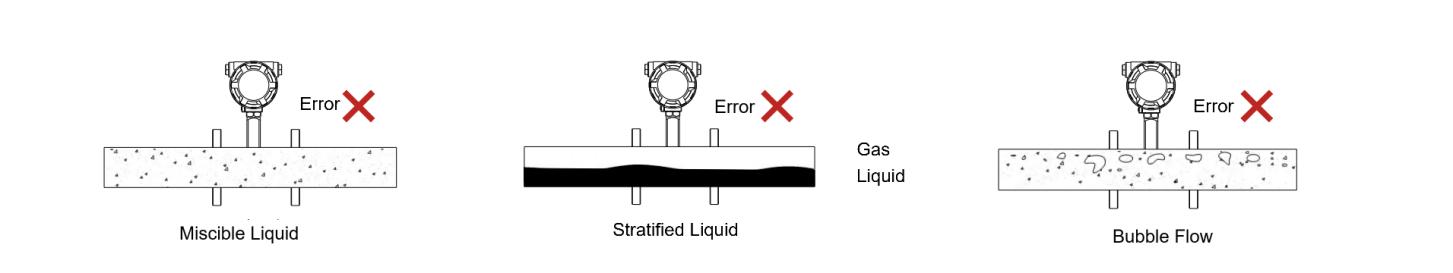

3. Écoulement en phase mixte
Pour des mesures précises, le milieu mesuré doit être monophasé (gaz, vapeur ou liquide). En conditions diphasiques ou mixtes, la précision de la mesure se dégradera considérablement.

Mixed-Phase Flow will cause inaccuracy in flow measurement

Procédures d'installation et précautions

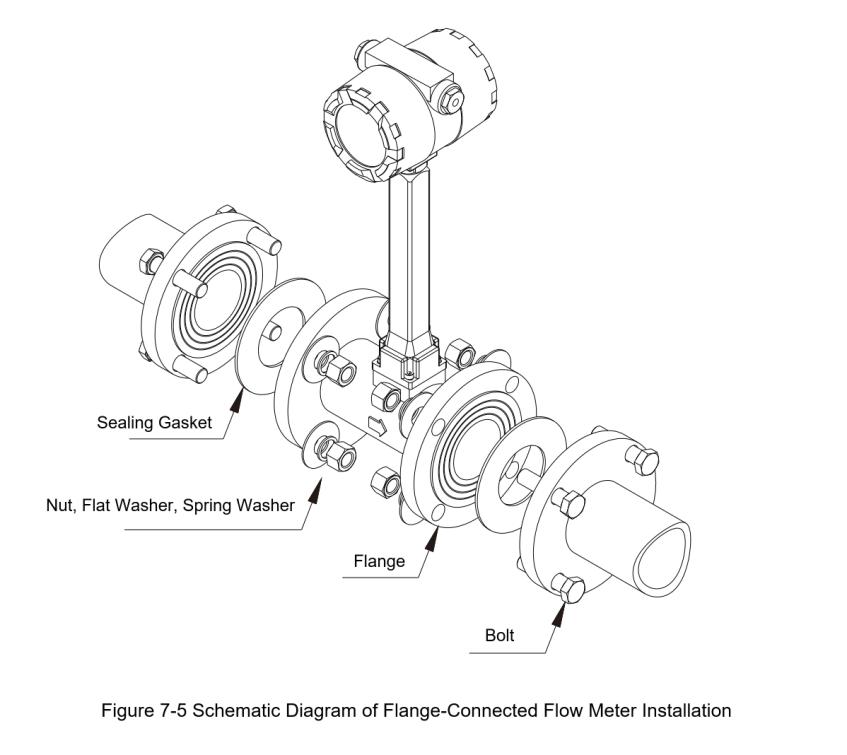

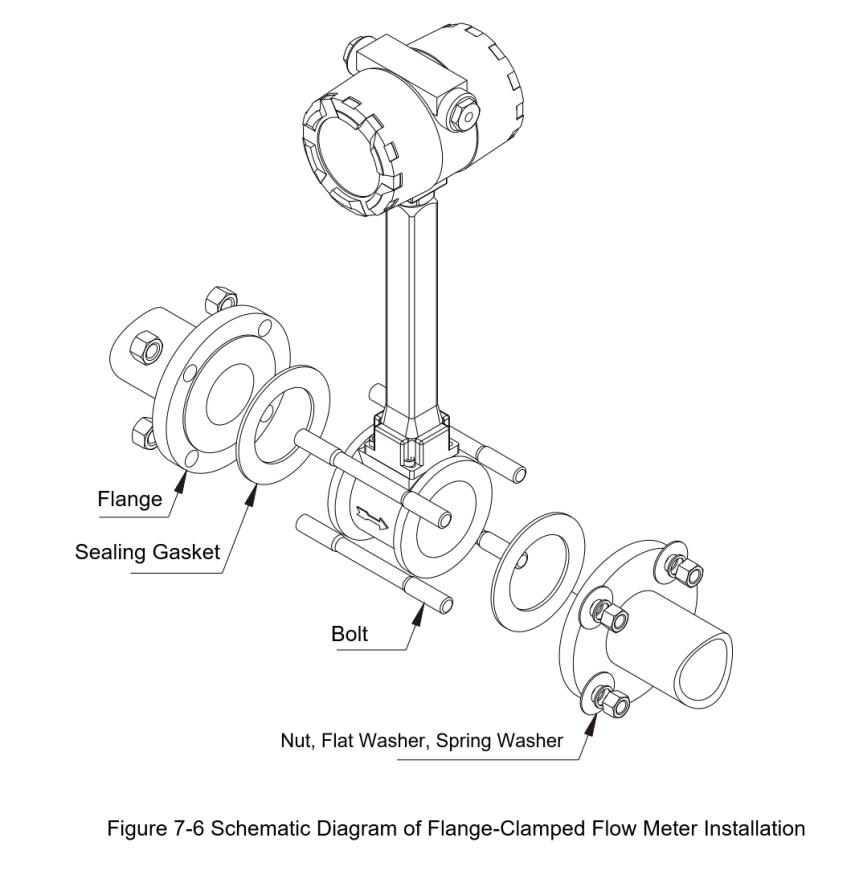

1. Débitmètres à brides connectées et à brides serrées

Assurez l'alignement et la coaxialité du tuyau entre le débitmètre et la canalisation avant l'installation.
Pour les nouvelles canalisations, rincez toujours les débris et les résidus de soudure pour éviter toute obstruction ou des lectures inexactes.
En suivant ces pratiques d'installation, les débitmètres vortex peuvent atteindre des performances optimales, garantissant une stabilité, une précision et une durabilité à long terme dans les applications industrielles impliquant la mesure du débit de gaz, de vapeur ou de liquide.

diagram of Flange-Connected flowmeter
diagram of Flange-Clamped Flowmeters
