Comment choisir un débitmètre pour osmose inverse ?

Dans les systèmes de traitement d'eau par osmose inverse, la surveillance du débit est essentielle à la protection des membranes, à la stabilité de la qualité de l'effluent et à la maîtrise de la consommation énergétique. Choisir le bon débitmètre permet d'éviter l'encrassement des membranes, les pannes du système et autres problèmes liés à un débit anormal. Le choix d'un débitmètre adapté peut s'avérer complexe : à quelles conditions d'osmose inverse conviennent les différents débitmètres ? Quel modèle privilégier pour la mesure des faibles débits d'eau osmosée ? Nous vous proposons ci-dessous, en fonction de vos besoins, une analyse détaillée des modèles les plus courants et des solutions spécifiques.

Un débitmètre électromagnétique convient-il à l'eau osmosée ?

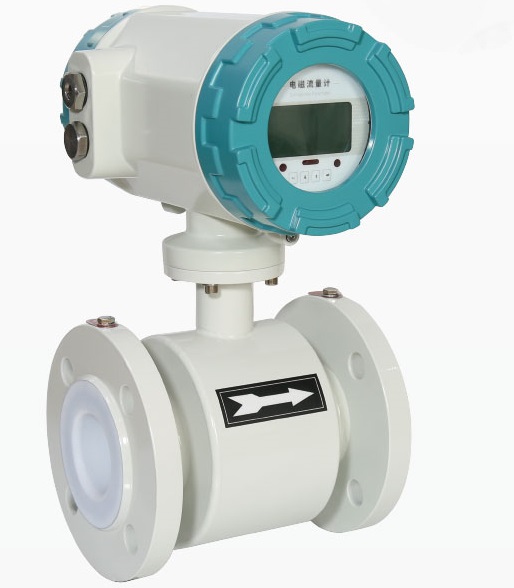

Débitmètre magnétique pour eau osmosée

Le débitmètre électromagnétique est un modèle couramment utilisé dans les systèmes d'osmose inverse lorsque la conductivité est suffisamment élevée (nettement supérieure à 5 μS/cm). Il est particulièrement adapté aux conditions de fonctionnement présentant de faibles quantités d'impuretés et des fluctuations de débit. Sa précision de mesure atteint ± 0,5 % de la pleine échelle et est insensible aux variations de température (5-40 °C) et de viscosité de l'eau osmosée. Dépourvu de pièces d'usure mécanique, il offre une grande stabilité à long terme et permet un contrôle précis du débit d'eau produite ou concentrée.

En termes d'installation, il convient aux conduites de production d'eau d'un diamètre ≤ 300 mm (comme les débitmètres d'eau RO de 2, 3, 4 ou 6 pouces) ou aux conduites d'eau concentrée de plus grand diamètre, à condition que la conduite soit remplie de flux.

Il convient toutefois de noter que, face à des sources d'interférences telles que les convertisseurs de fréquence, il convient de sélectionner des modèles dotés de fortes capacités anti-interférences.

En cas d'installation à l'extérieur, choisissez un type résistant à la pluie et à la poussière, tel que IP65, IP67, et son matériau doit avoir des propriétés anticorrosion, adapté à l'environnement humide du système d'osmose inverse.

De plus, les transmetteurs de débit magnétique avec signaux analogiques 4-20 mA, sortie d'impulsions ou fonctions de communication RS485 peuvent être directement connectés aux systèmes de contrôle PLC pour une surveillance à distance pratique, ce qui les rend plus adaptés aux scénarios de fonctionnement continu industriels.

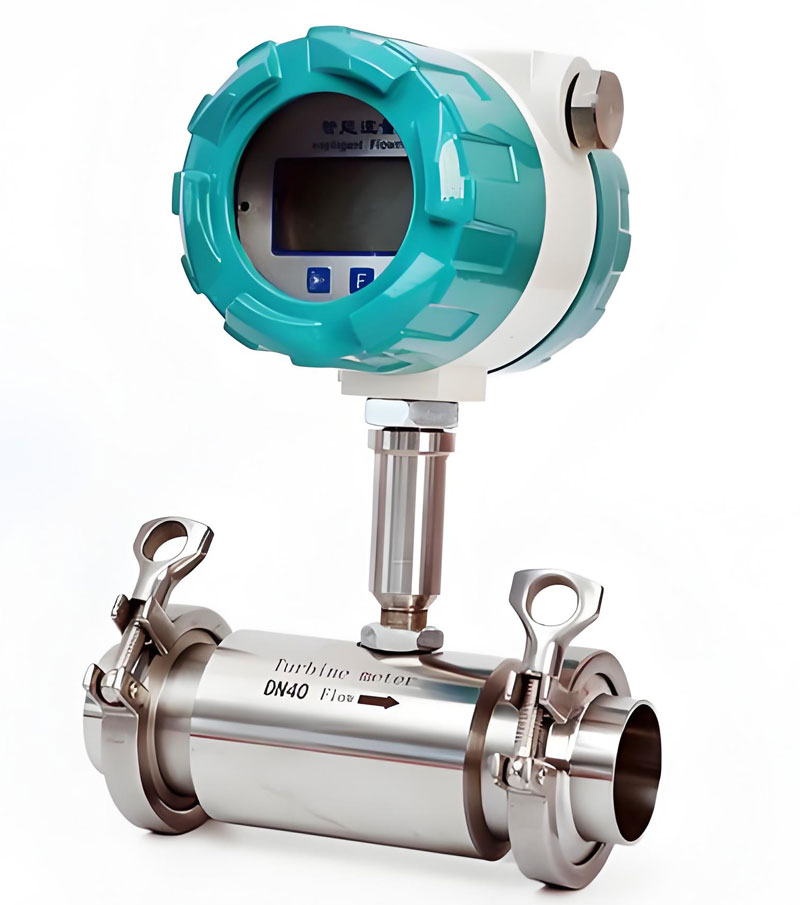

Débitmètre à turbine pour eau osmosée inverse

Débitmètre à turbine pour eau osmosée

Les débitmètres à turbine sont plus adaptés à la surveillance du débit d'eau osmosée de haute pureté, lorsque sa conductivité est insuffisante pour les débitmètres magnétiques, grâce à leurs principaux avantages que sont une grande précision, une vitesse de réponse rapide et la capacité de détecter de faibles variations de débit en temps réel.

Ses scénarios d'adaptation concernent l'eau RO pure et les canalisations de production à débit stable, particulièrement adaptés aux systèmes d'osmose inverse qui nécessitent une grande précision de mesure.

Il convient toutefois de noter que la turbine du débitmètre est facilement obstruée par les impuretés présentes dans l'eau ; elle ne convient donc qu'à l'eau osmosée de haute pureté présentant une teneur en impuretés extrêmement faible ;

Lors de l'installation, il est nécessaire de prévoir suffisamment de sections de tuyau droites à l'avant et à l'arrière afin d'éviter les turbulences dans le champ d'écoulement qui affecteraient la précision de la mesure.

En matière de maintenance, bien que sa structure soit relativement simple, il est nécessaire de contrôler régulièrement l'usure de la turbine afin d'assurer sa propreté et d'éviter tout blocage. Ce modèle convient aux environnements exigeant un contrôle strict de la qualité de l'eau et une maintenance régulière. De même, privilégier les modèles dotés de capacités de communication répond davantage aux besoins de la régulation automatisée industrielle.

Quel débitmètre est utilisé pour la mesure des faibles débits d'eau osmosée ?

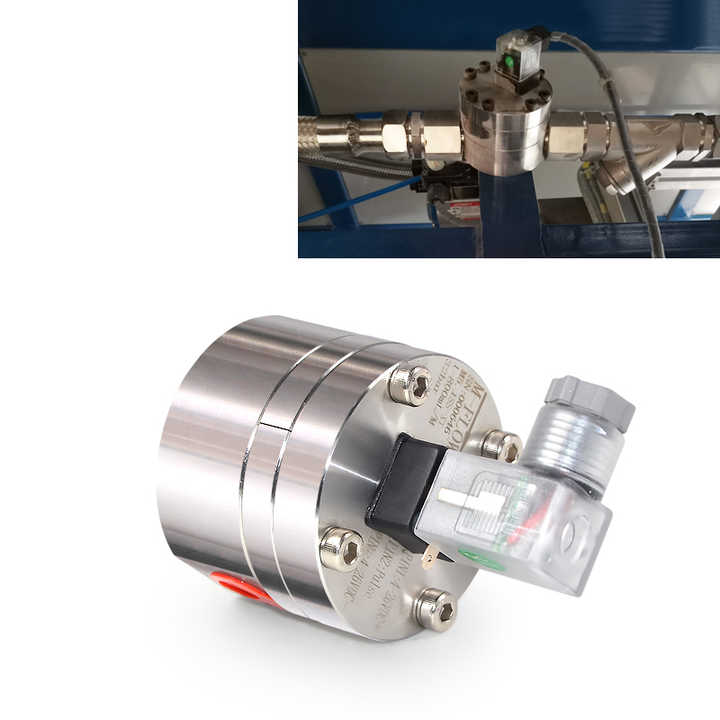

compteur d'eau RO à très faible débit

Pour les systèmes d'osmose inverse à faible débit (généralement un débit de 100 sccm ou même inférieur, comme les équipements d'osmose inverse de laboratoire et les petites machines à eau pure), le petit débitmètre à déplacement positif est une solution exclusive.

Elle adopte le principe de la mesure de débit par déplacement positif, qui n'est pas affecté par la température et la viscosité de l'eau RO, possède une grande précision de mesure et peut capturer avec précision de faibles variations de débit.

Ce type de débitmètre, de conception compacte, convient aux canalisations d'un diamètre inférieur à 25 mm (1 pouce). Son installation ne nécessite pas de tronçons de tuyauterie droits complexes et son étanchéité est optimale, évitant ainsi tout risque de fuite d'eau.

Du fait de la mesure par contact, il est nécessaire de s'assurer que l'eau osmosée est propre et exempte d'impuretés afin d'éviter le blocage des engrenages ; l'entretien ultérieur est également simple, un nettoyage régulier des engrenages internes est suffisant et les coûts de maintenance sont faibles.

Conclusion

En résumé, le choix d'un débitmètre pour osmose inverse (OI) repose essentiellement sur son adéquation aux conditions de fonctionnement : les débitmètres électromagnétiques sont privilégiés pour les eaux présentant de faibles impuretés et une conductivité suffisante, les débitmètres à turbine (débitmètres TUF) pour les eaux de haute pureté, et les débitmètres à engrenages ovales de petite taille pour la mesure de débits d'eau OI extrêmement faibles. En tenant compte du budget de l'utilisateur, de la plage de débit, du diamètre intérieur de la tuyauterie, du degré de pureté de l'eau OI et des exigences en matière de sorties numériques, il est possible d'éviter les erreurs de sélection et de garantir un fonctionnement stable des systèmes d'osmose inverse.
