Qu'est-ce que l'eau douce et pourquoi mesurer son débit ?
L'eau douce est une eau traitée par échange d'ions ou osmose inverse pour éliminer les ions de dureté comme le calcium et le magnésium, présentant généralement une conductivité inférieure à 50 μS/cm. Son importance industrielle comprend :
1. Protection anti-tartre : Prolonge la durée de vie des équipements (chaudières, échangeurs de chaleur)
2. Stabilité du processus : garantit la précision de la formulation dans les industries pharmaceutiques et alimentaires
3. Conformité environnementale : Conforme aux normes de concentration en ions pour le rejet des eaux usées
Principales industries nécessitant une mesure précise du débit d'eau douce :

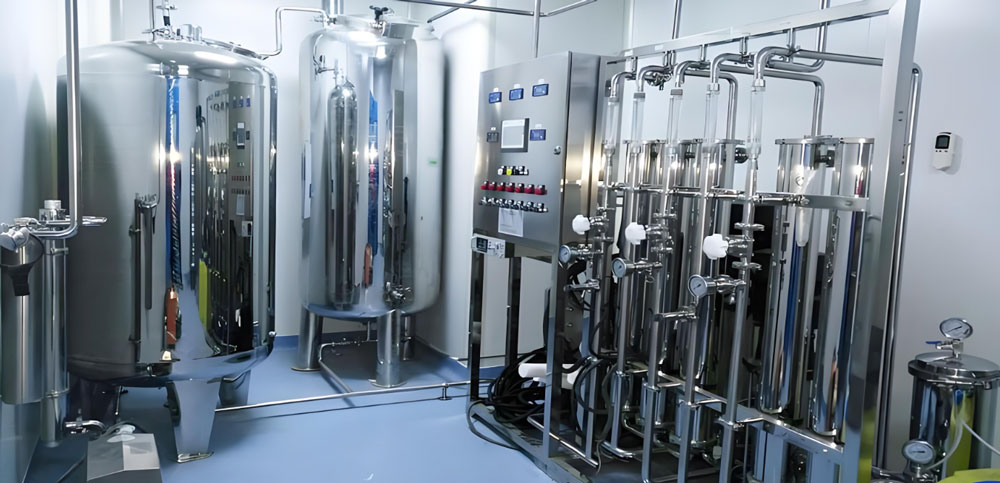

Pharmaceutique (systèmes d'eau purifiée)

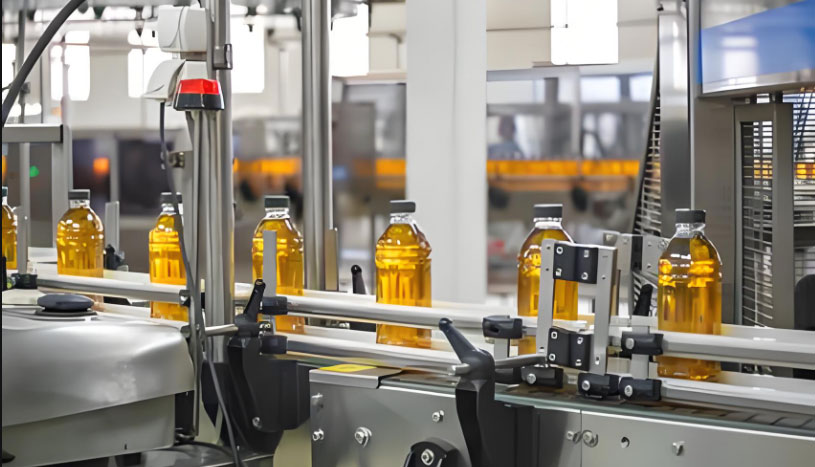

Alimentation et boissons (mélange d'ingrédients)

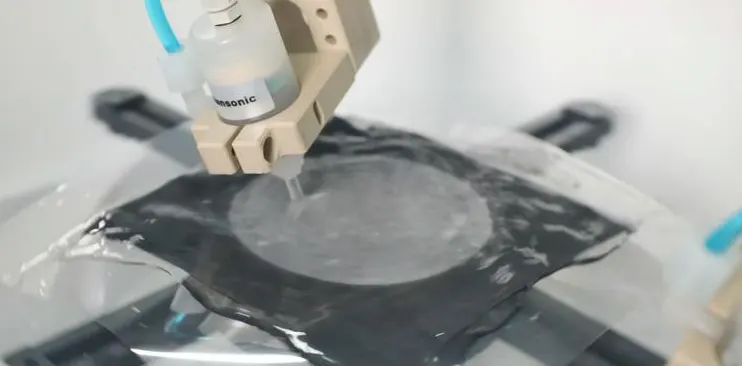

Microélectronique (nettoyage des plaquettes)

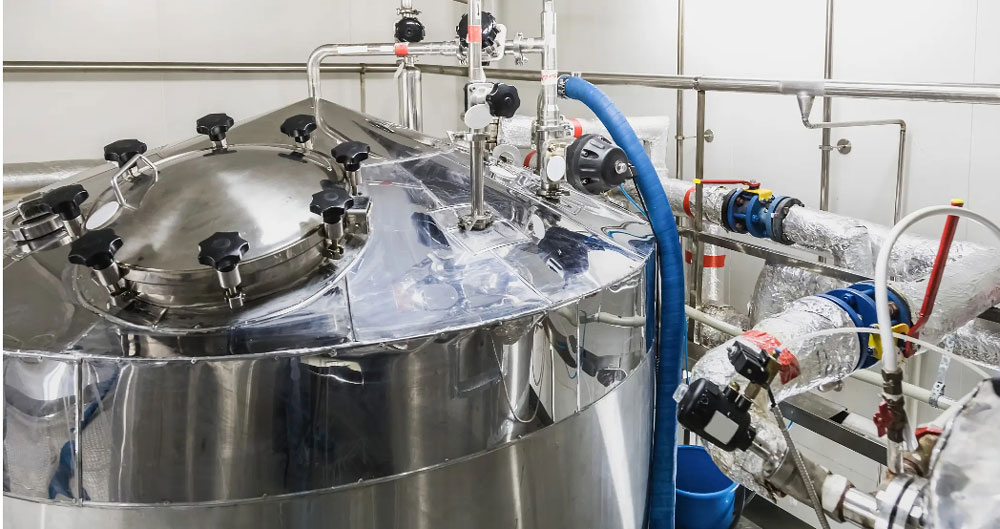

Traitement chimique (refroidissement du réacteur)

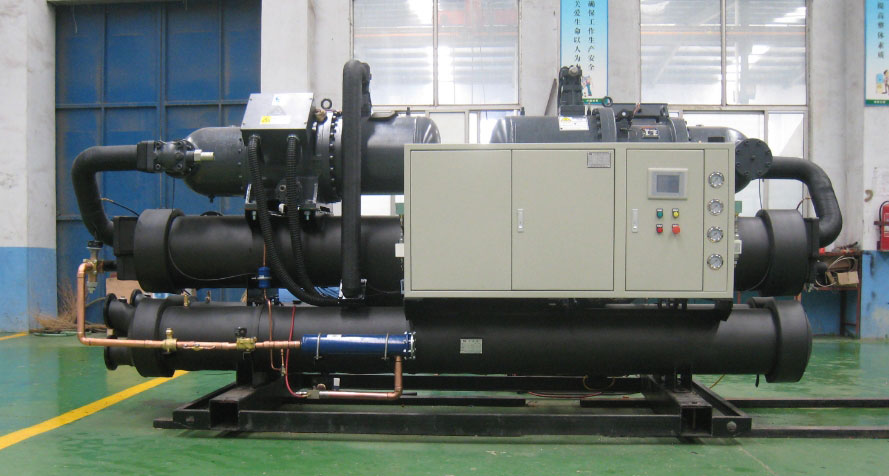

Systèmes de circulation CVC
Analyse comparative de quatre technologies de débitmètres d'eau douce

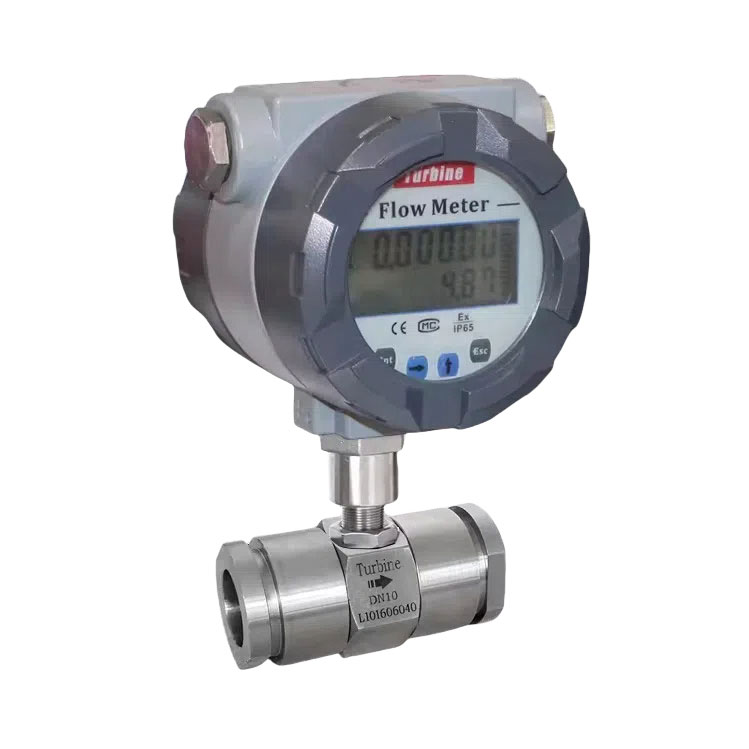

# 1. Débitmètre à turbine pour eau douce

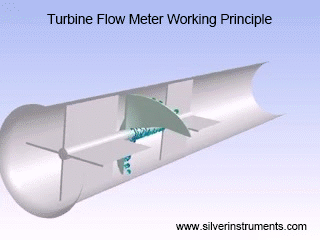

Principe de fonctionnement : l'énergie cinétique de l'eau douce fait tourner une turbine, dont le débit est calculé via des capteurs magnétiques/optiques détectant la vitesse de rotation.
Avantages de la mesure du débit d'eau douce :
✅0,5 % de précision
✅Couverture complète de la taille des tuyaux (DN4-DN200) pour couvrir différents pipelines et plages de débit, la demande normale est un débitmètre RO 1/2", un débitmètre d'eau 1", un débitmètre d'eau OR 2 pouces, un débitmètre d'eau 3 pouces, etc.
✅Mesure des vitesses d'écoulement de 0,3 à 10 m/s
✅Matériau en acier inoxydable pour la mesure de l'eau douce
✅
Débitmètre d'eau à bas prix ✅Débitmètre d'eau douce numérique avec affichage numérique, 4-20 mA, sortie impulsionnelle, option avec MODBUS RTU.
Limites:
-Sensible aux particules (nécessite un filtre de 100 µm), le débitmètre à turbine liquide ne peut mesurer que du liquide propre sans particules.
-L'usure mécanique affecte la stabilité à long terme, car elle comporte des pièces mobiles à l'intérieur du capteur de débit de la turbine.

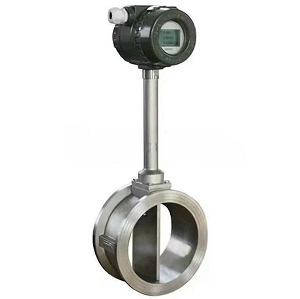

# 2. Débitmètre à effet Vortex

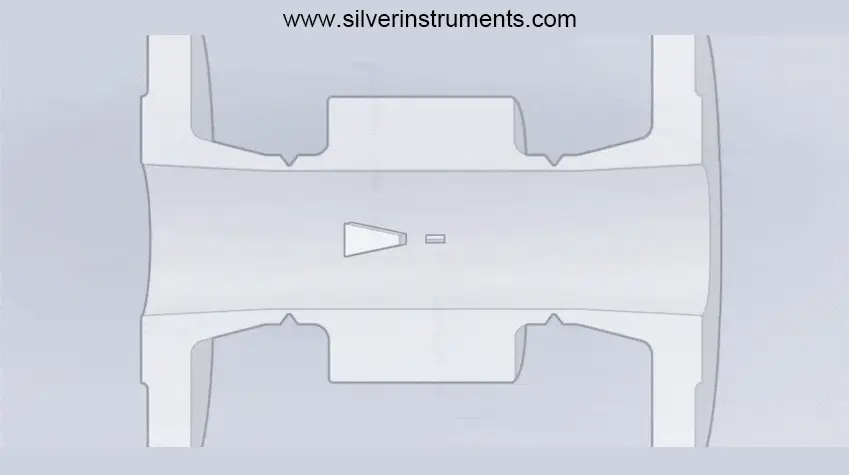

Principe de fonctionnement : utilise l'effet de tourbillon de Kármán, calculant le débit via la fréquence de perte de tourbillon détectée.
Débitmètre vortex pour la mesure de l'eau douce Performances :
✅Aucune pièce mobile (faible entretien)
✅Peut être transformé en débitmètre d'eau haute pression, par exemple, résiste à une pression de 6,3 MPa
✅Large plage de température (-40°C~350°C) pour le capteur de flux vortex
✅Capteur
de débit entièrement en acier inoxydable fabriqué en acier inoxydable 304, 316 ou 316L
✅Peut être transformé en débitmètre 24 V CC ou à piles.
✅Peut être transformé en différentes connexions de processus, telles que bride, débitmètre sanitaire tri-clamp, connexion à vis, etc.

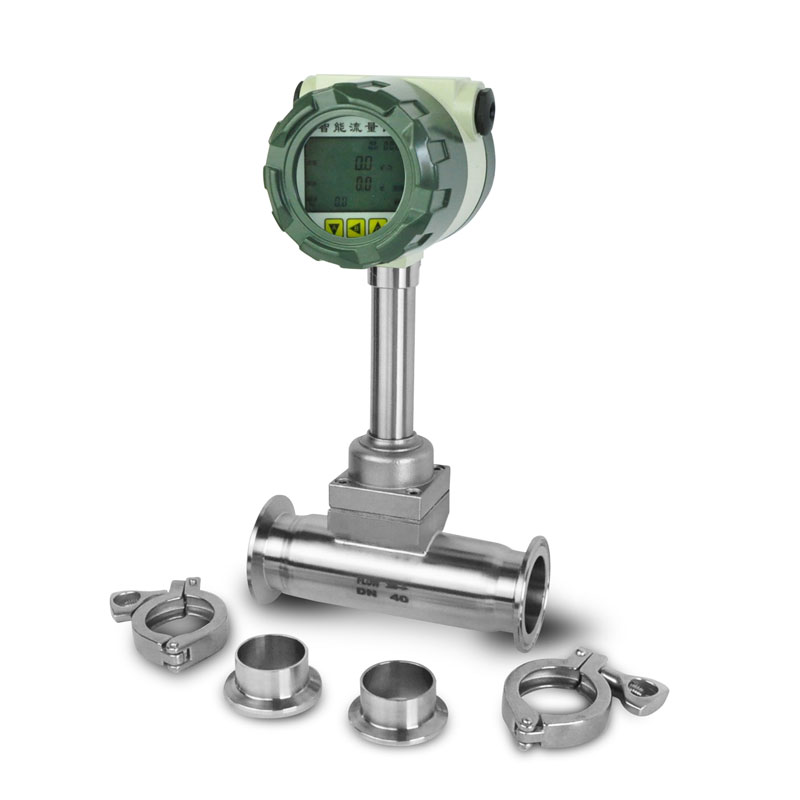

Débitmètre d'eau douce à connexion Tri-clamp
Contraintes :
-Précision réduite en dessous de 0,5 m/s et la précision normale pour la mesure de l'eau est de 1,0 %
-Nécessite des tuyaux droits 10D en amont et 5D en aval
# 3. Rotamètre

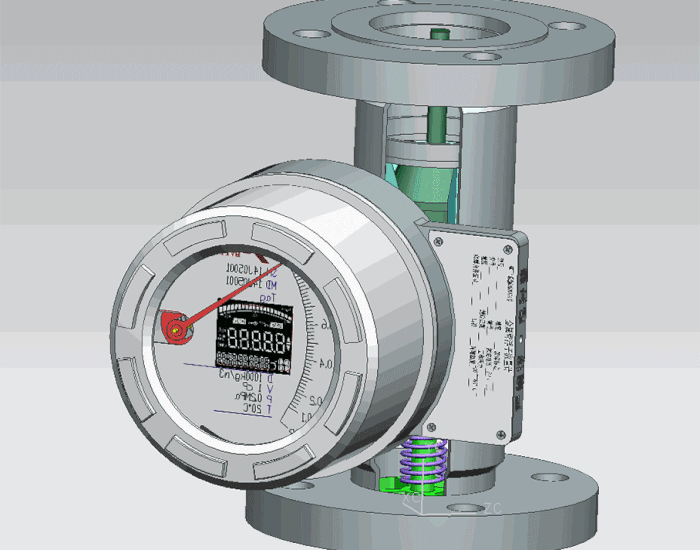

Mécanisme : La position du flotteur dans le tube conique correspond au débit, permettant une lecture visuelle.
Avantages du débitmètre à rotamètre pour eau douce :
✅Surveillance visuelle du débit d'eau.
✅Débitmètre économique pour l'eau osmosée (40 à 60 % d'économies)
✅Les rotamètres ont une longue histoire et des performances de travail stables
✅Capacité de surveillance locale sans alimentation externe

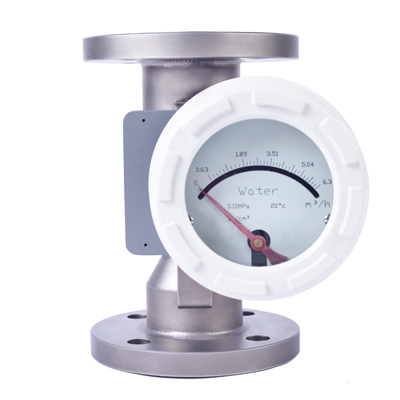

Rotamètre de surveillance local sans alimentation électrique Inconvénients :
-2%-5% de précision (ne convient pas au transfert de garde)
-L'installation verticale est normale et le montage horizontal coûtera beaucoup d'argent
-Convient pour la mesure du débit d'eau douce à faible débit

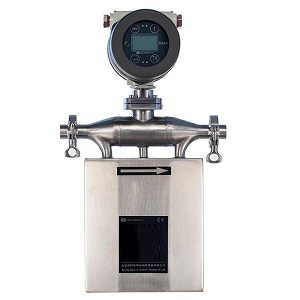

# 4. Débitmètre massique Coriolis

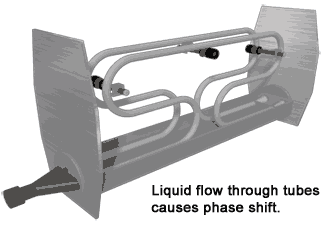

Technologie de base : mesure le déphasage des forces de Coriolis dans les tubes vibrants pour déterminer le débit massique.
Avantages de l'utilisation d'un débitmètre Coriolis pour mesurer le débit massique de l'eau douce
✅±0,1% ultra-haute précision, c'est un débitmètre de haute précision
✅Sortie multiparamètres, en plus de mesurer le débit massique du logiciel et le débit total, il peut également mesurer la densité/température de l'eau RO.
✅Immunisé contre les variations de conductivité
✅Diverses options de plage de débit, par exemple de 40 g/h à 1 t/h, à 10 t/h, Silver Automation Instruments propose toutes des solutions pour différentes plages de débit et tailles de canalisations.
Plage de débit massique d'eau correspondant à différentes tailles de débitmètre massique :
|
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
Remarques :
Le débitmètre Coriolis est un débitmètre coûteux, comparé aux débitmètres à turbine (TUF), aux débitmètres vortex et aux rotamètres. Le capteur de débit massique d'eau est sensible aux vibrations.
Lorsqu'on parle de mesure du débit d'eau, les débitmètres électromagnétiques (débitmètres électromagnétiques) viennent spontanément à l'esprit comme la solution idéale. Ces
débitmètres à passage intégral offrent un fonctionnement non intrusif, sans obstruction du débit et à un prix avantageux. Cependant, leur application s'avère fondamentalement problématique pour la mesure de l'eau douce en raison de contraintes techniques inhérentes.
Les débitmètres électromagnétiques (débitmètres magnétiques) fonctionnent selon la loi de Faraday et nécessitent des fluides conducteurs (> 5 μS/cm). La faible conductivité de l'eau douce (< 50 μS/cm) entraîne :
1. Atténuation du signal : la force électromotrice réduite dégrade le rapport signal/bruit
2. Dérive du point zéro : polarisation des électrodes dans les milieux à faible conductivité
3. Erreurs de mesure : ±5 %+ d'écarts par rapport aux ±0,5 % des compteurs à turbine
Tendances du marché des débitmètres d’eau douce.
Le marché mondial des débitmètres pour eau douce a atteint 1,2 milliard de dollars en 2023, les débitmètres Coriolis multiparamètres affichant un TCAC de 8,7 % (Flow Research). Les transmetteurs de débit intelligents compatibles IIoT, dotés des protocoles Modbus/Profibus PA, dominent désormais la scène, offrant une maintenance prédictive de l'usure des roulements (débitmètre à turbine) ou des anomalies vibratoires (transmetteur de débit vortex).
