Comment mesurer précisément le débit de vapeur : explication des 4 meilleures technologies de mesure

La vapeur est l'un des outils les plus importants et les plus puissants de l'industrie moderne. Elle constitue le principal moyen de transport de l'énergie dans la production d'électricité, la fabrication, le traitement chimique et les systèmes CVC. Produire de la vapeur est une opération coûteuse et énergivore. Mesurer précisément son débit n'est donc pas seulement une tâche technique ; c'est aussi un élément essentiel de la gestion de l'énergie, de la maîtrise des coûts, de l'efficacité des procédés et de la sécurité des installations. Cependant, mesurer la vapeur est notoirement complexe, présentant des défis uniques pouvant entraîner la défaillance des débitmètres numériques standard (tels que les débitmètres à turbine ou les débitmètres magnétiques).


Il est donc essentiel de choisir le bon débitmètre de vapeur . Un capteur de débit de vapeur mal choisi ou mal installé, voire absent, peut fournir des données erronées, ce qui peut engendrer des coûts importants et nuire à l'efficacité de votre entreprise.

Ce guide complet sera votre référence pour mesurer le débit de vapeur. Nous aborderons les problèmes les plus fréquents, passerons en revue les meilleures technologies de capteurs de débit de vapeur et vous fournirons des conseils pratiques pour choisir les instruments de mesure de débit de vapeur les mieux adaptés à vos besoins.

---

Pourquoi est-il si important de mesurer le débit de vapeur avec précision ?

Avant d'aborder les différentes technologies de mesure du débit de vapeur, il est important de comprendre l'importance de la mesure de la vapeur. Pour les éléments suivants, des données précises et fiables sont essentielles :

Efficacité énergétique et répartition des coûts : La combustion de combustible ou l'utilisation directe d'électricité produit de la vapeur. Vous pouvez suivre la consommation d'énergie, affecter les coûts à des services ou processus spécifiques et identifier les sources de gaspillage, comme les fuites ou les équipements qui ne fonctionnent pas aussi bien qu'ils le devraient, en mesurant précisément le débit de vapeur.

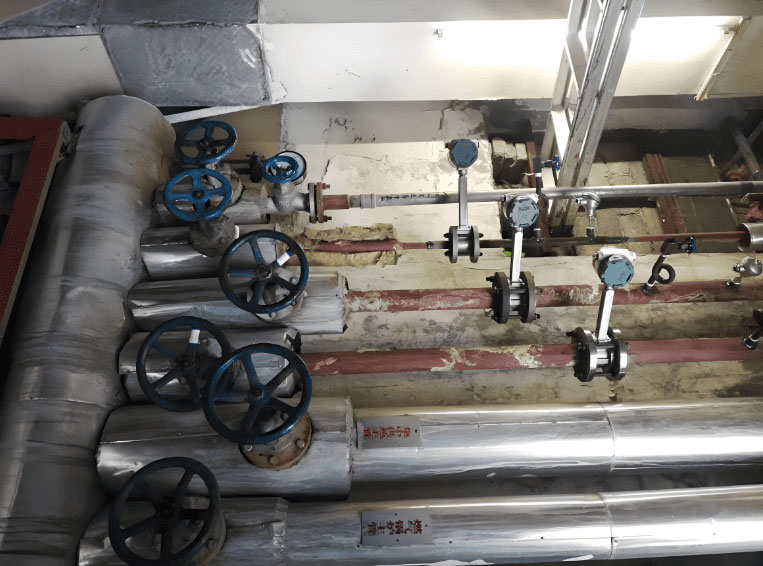

Contrôle du processus : Dans de nombreux cas, la quantité de vapeur délivrée est un facteur clé pour garantir la qualité du produit. Un contrôle précis du débit est essentiel pour le chauffage, la stérilisation et le fonctionnement des turbines.

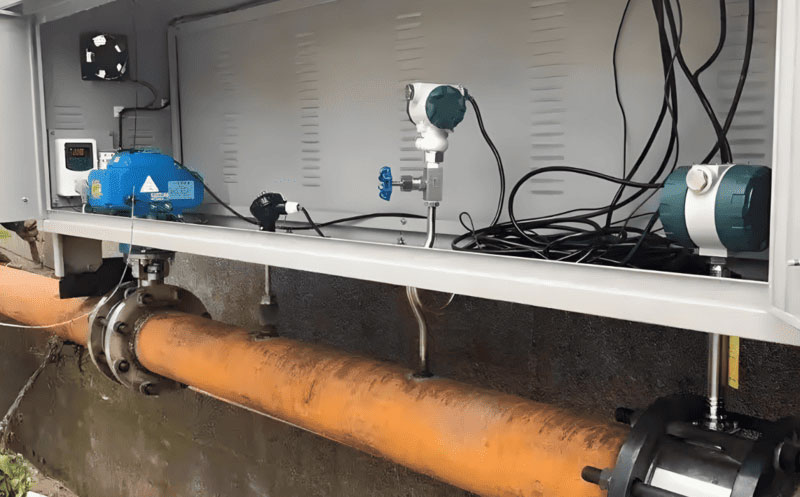

Transfert de garde et facturation : lorsque la vapeur est vendue d'une entité à une autre (par exemple, d'une centrale à un locataire), une mesure précise est la base d'une facturation juste et transparente.

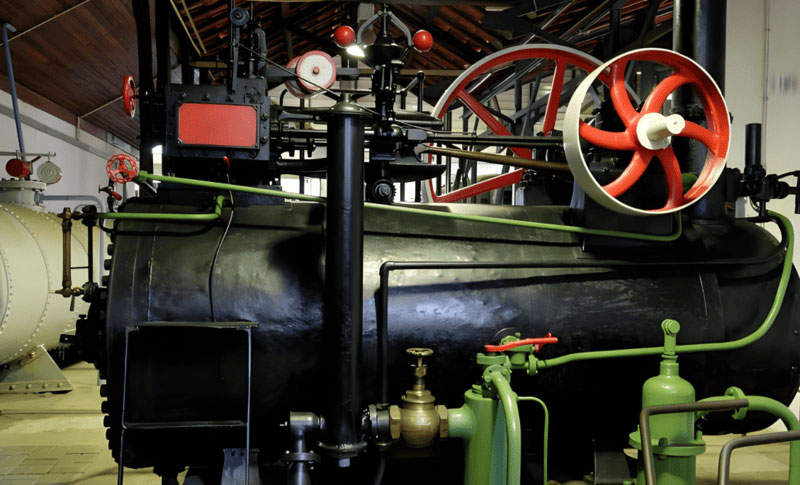

Performance et sécurité des chaudières : L'efficacité et l'état de santé d'une chaudière se mesurent à la quantité de vapeur produite. Des variations de débit rapides peuvent indiquer d'éventuels problèmes de sécurité nécessitant une intervention immédiate.

---

Les problèmes particuliers liés à la mesure du débit de vapeur

La vapeur n'est pas un simple liquide comme l'eau ou le diesel. De par ses propriétés, elle crée un environnement hostile qui nécessite des instruments robustes et spécialisés.

1. Températures et pressions élevées : La vapeur est présente à des températures et des pressions très élevées, ce qui peut endommager ou détruire les capteurs qui ne sont pas conçus pour fonctionner dans ces conditions. La température de la vapeur saturée ordinaire est généralement inférieure à 200 °C, tandis que la vapeur surchauffée peut dépasser 350 °C et, dans certaines conditions, elle peut même atteindre 450 °C ou plus, en particulier à des pressions élevées.

2. Modification de la densité : Le principal problème réside dans la variation significative de la densité de la vapeur avec la pression et la température. Par exemple, la vapeur saturée à 3 bars a une densité d'environ 3,2 kg/m³, tandis qu'à 10 bars, elle atteint environ 8,5 kg/m³. Cela signifie qu'un mètre cube de vapeur à 3 bars contient beaucoup moins de masse qu'un mètre cube à 10 bars, ce qui peut entraîner des erreurs importantes si le débit massique n'est pas correctement mesuré.
Cliquez ici, densité différente pour la vapeur saturée et la vapeur surchauffée à différentes températures et pressions .

3. Qualité de la vapeur (humide ou sèche) : La vapeur dans un tuyau contient très peu de gaz. Elle contient souvent des gouttelettes d'eau, ce qu'on appelle « vapeur humide ». Cet écoulement diphasique peut entraîner des erreurs importantes dans de nombreux débitmètres.
Calculateur de partage de vapeur gratuit >>

4. Nature érosive : la vapeur à grande vitesse, surtout si elle est humide, peut être très érosive pour tous les composants à l'intérieur du tuyau, entraînant l'usure des compteurs mécaniques. Par conséquent, des matériaux de capteur en acier inoxydable sont nécessaires car les pièces mouillées des débitmètres de vapeur doivent résister à l'érosion.

---

Le principe de base : pourquoi le débit massique est essentiel pour la vapeur

La masse volumique de la vapeur n'étant pas constante, la mesure de son débit volumique (par exemple, en m³/h) est souvent inutile sans connaître également sa pression et sa température exactes au même point. C'est pourquoi toute mesure fiable de la vapeur repose en définitive sur le débit massique (par exemple, en kg/h, tonne/h ou lb/h), car la masse de la vapeur est une valeur constante et fiable, quelle que soit son état. Un débitmètre massique de vapeur haute performance offre la mesure la plus précise et la plus directe pour toutes les applications de vapeur. La plupart des mesures de débit de vapeur nécessitent donc l'unité de débit massique.

---

Un guide détaillé sur les technologies de débitmètres à vapeur

Bien qu'il existe plusieurs façons d'aborder ce défi de mesure de la vapeur à haute température, l'industrie s'appuie principalement sur quelques technologies éprouvées. Un aperçu complet des quatre méthodes de mesure du débit de vapeur inclurait différentes méthodes, mais pour les applications industrielles pratiques de mesure de la vapeur, voici les instruments de mesure du débit de vapeur les plus courants et les plus fiables.

---

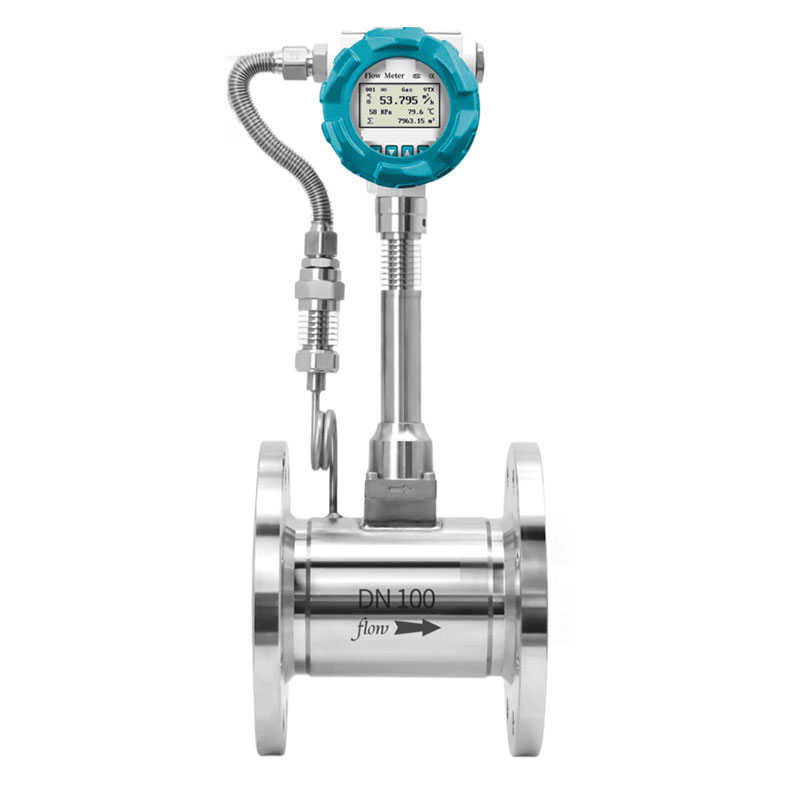

# 1. Débitmètres à effet vortex : la norme de l'industrie

Avantages

☆ Absence de pièces mobiles : c'est là son principal atout. Sans pièces susceptibles de s'user, de se casser ou de s'obstruer, les débitmètres vortex sont extrêmement fiables et nécessitent un entretien minimal.

☆ Rapport de réduction large : ils peuvent mesurer avec précision une large gamme de débits, le débitmètre vortex de la série STLU de silverinstruments.com peut gérer une vitesse d'écoulement de vapeur de 3 à 60 m/s.

☆ Capacité de température et de pression élevées : leur construction robuste en acier inoxydable entièrement soudé les rend intrinsèquement adaptés aux environnements de vapeur difficiles.

☆ Compensation intégrée de température et de pression : de nombreux modèles peuvent inclure des capteurs de température et de pression intégrés, permettant une compensation en temps réel des changements de densité de vapeur.

☆ Affichage complet du débit : ils peuvent afficher directement la température de la vapeur, la pression, le débit volumétrique et le débit massique, fournissant des informations complètes sur le processus sur site.

Installation facile : Sa conception simplifie l'installation, éliminant le recours à de multiples instruments auxiliaires et réduisant la complexité de l'installation. Le débitmètre à vortex à insertion est également disponible pour les grandes conduites de vapeur de plus de 6 pouces. Son installation est également très simple.

Inconvénients

Nécessite des conduites droites : elles sont sensibles aux perturbations du profil d'écoulement et nécessitent une longueur importante de conduite droite et dégagée en amont et en aval pour des lectures précises.
Débit minimum : Ils ne peuvent pas mesurer des débits très faibles, car une vitesse minimale est requise pour générer des tourbillons stables.

Les débitmètres à effet vortex présentent de nombreux avantages et inconvénients. Pour plus de détails, veuillez consulter cet article : https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html .

Guide de référence de la plage de débit de vapeur saturée et surchauffée du débitmètre Vortex

Nous fournissons un tableau de référence des débitmètres à effet vortex de la série STLU, indiquant les plages de débit de vapeur pour différentes tailles de tuyauterie, sous diverses pressions et températures. Ce tableau inclut les plages de débit de vapeur saturée et surchauffée. Bien que les plages de débit exactes puissent varier légèrement selon les fabricants de débitmètres à vapeur, cette référence suffit à donner au grand public une idée précise des plages de débit de vapeur typiques. Débitmètre à effet vortex, plage de débit de vapeur saturée et surchauffée.

Applications idéales

Pour une compréhension plus approfondie, consultez notre guide détaillé sur le débitmètre de vapeur à effet Vortex . Il constitue la solution idéale pour la grande majorité des applications de vapeur industrielle et de vapeur saturée.

Vidéo connexe : Comment configurer un débitmètre vortex pour la mesure de la vapeur.

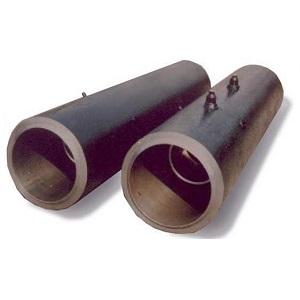

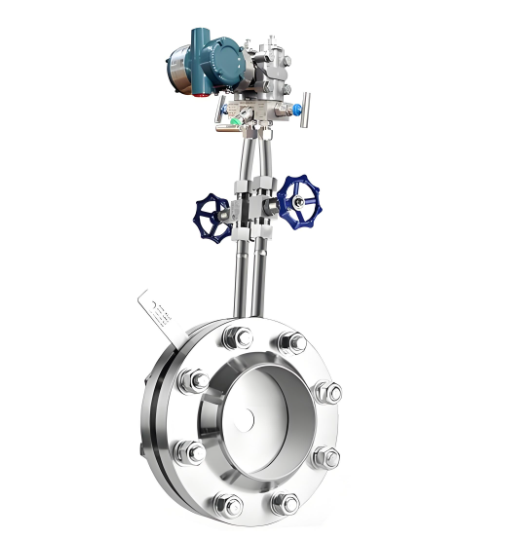

# 2. Débitmètres à pression différentielle (DP) : le cheval de bataille traditionnel

Avantages

Capacité de température extrêmement élevée : Étant donné que l'élément principal est un simple morceau de métal, il peut être fabriqué à partir d'alliages exotiques pour résister pratiquement à toutes les températures, par exemple, la température de la vapeur surchauffée peut être très élevée et la pression est également très élevée, et parfois le débitmètre vortex ne peut pas le gérer, certains utilisateurs utiliseront un débitmètre à tube Venturi pour la mesure de la vapeur.

Faible coût pour les gros tuyaux : pour les très grandes conduites de vapeur, l’approche DP peut être plus économique que d’autres technologies.

Inconvénients

Perte de pression : les plaques à orifices en particulier provoquent une perte de pression importante et permanente, ce qui se traduit par un gaspillage d'énergie.

Usure : le bord tranchant d'une plaque à orifice peut s'éroder avec le temps sous l'effet de la vapeur à grande vitesse, entraînant une perte de précision.

Plage de mesure limitée : ils ont une plage de mesure beaucoup plus étroite que les compteurs vortex.

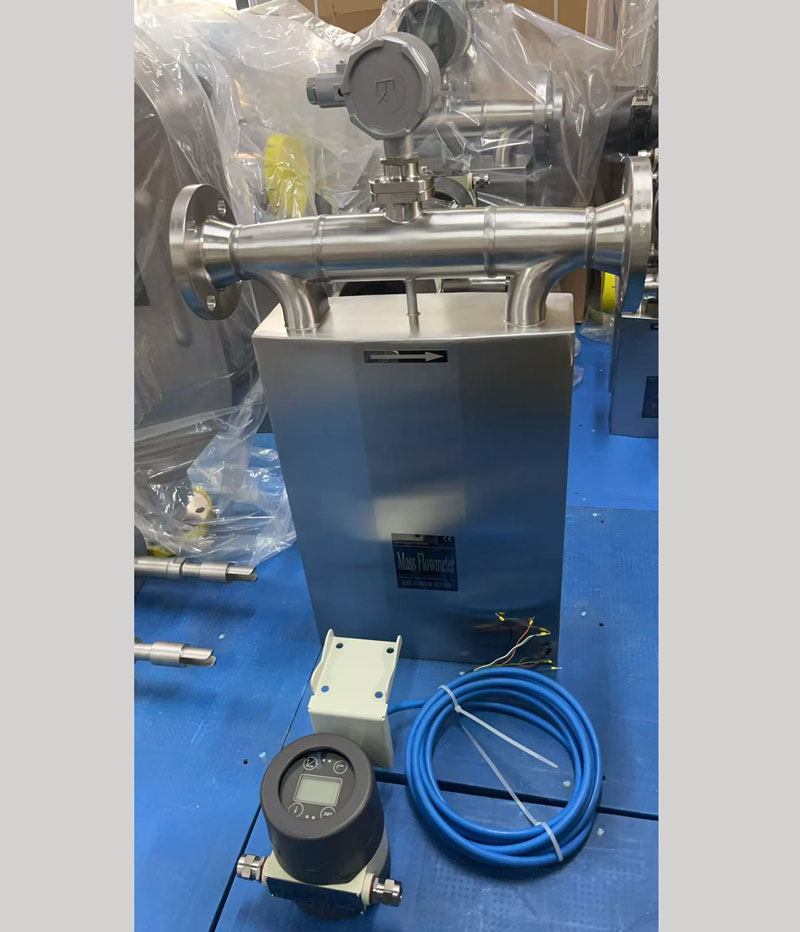

# 3. Débitmètres massiques Coriolis : la précision ultime

Avantages

Mesure directe de la masse : elle mesure la masse directement, éliminant ainsi le besoin de compensation séparée de température et de pression.

Précision maximale : il s’agit de la technologie la plus précise disponible pour la mesure de la vapeur.

Inconvénients

Coût très élevé : les compteurs Coriolis sont nettement plus chers que les compteurs Vortex ou DP.

Le prix d'un débitmètre massique varie de 3 000 $ à 10 000 $, selon la taille du tuyau, la température et la pression nominale.

Dimensionnement limité : ils sont généralement limités à des tailles de lignes plus petites pour les applications à vapeur en raison de contraintes de coût et techniques. Actuellement, la taille maximale du débitmètre de vapeur Coriolis est de 12 pouces.

Les débitmètres massiques Coriolis présentent également divers avantages et inconvénients. Pour une présentation détaillée, consultez cet article : Avantages et inconvénients des débitmètres massiques Coriolis.

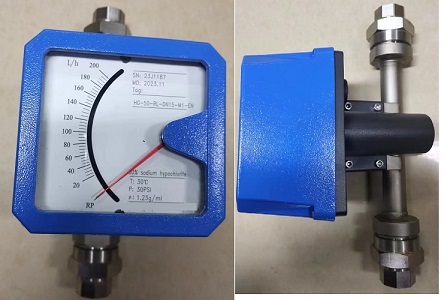

# 4. Rotamètres à tube métallique : le choix simple et durable

Principe de fonctionnement :

Un rotamètre à tube métallique est constitué d'un tube conique contenant un flotteur. Lorsque la vapeur s'écoule vers le haut à travers le tube, elle soulève le flotteur. Ce dernier atteint un point d'équilibre où la force ascendante du flux de vapeur est égale à son poids. La position verticale du flotteur est ensuite lue sur une échelle, fournissant une indication directe du débit. Contrairement aux rotamètres à tube de verre, limités aux basses pressions et aux fluides doux, les rotamètres à tube métallique sont fabriqués en acier inoxydable et autres alliages, ce qui les rend adaptés aux conditions exigeantes telles que la vapeur.

Avantages :

Construction robuste : les rotamètres à tube métallique sont conçus pour gérer une pression et une température élevées, ce qui les rend adaptés aux applications de vapeur saturée et même surchauffée.

Simplicité mécanique : Ils ne nécessitent ni alimentation externe, ni électronique, ni installation complexe. Ils sont donc idéaux pour les environnements isolés ou dangereux où les ressources de maintenance sont limitées.
Indication locale et transmission à distance : Alors que de nombreux rotamètres fournissent une indication directe sur site, les modèles modernes peuvent également être équipés d'un couplage magnétique et d'émetteurs électroniques pour fournir des signaux de 4 à 20 mA pour l'intégration dans les systèmes de contrôle.

Résistant à l'érosion : la construction entièrement métallique et l'absence de capteurs délicats signifient qu'ils peuvent résister aux environnements de vapeur érosive mieux que certains compteurs mécaniques traditionnels.

Rentable : Comparés aux compteurs Coriolis ou Vortex, les rotamètres sont nettement moins chers et constituent souvent le choix économique pour la surveillance de la vapeur au niveau des services publics.

Inconvénients:

Précision moindre : Les rotamètres à tube métallique atteignent généralement une précision de ±1,5 % à ±2,5 % de la pleine échelle, ce qui est inférieur à celle des débitmètres à effet Vortex ou Coriolis. Ils sont plus adaptés à la surveillance et à l'analyse des tendances qu'aux applications de comptage transactionnel ou de haute précision.
Rapport de réduction limité : la plage de mesure est plus étroite que celle des débitmètres vortex, ce qui signifie qu'ils peuvent ne pas capturer efficacement les variations de débit très faibles ou très élevées.
Lecture manuelle sans électronique : Les rotamètres de base nécessitent une inspection visuelle. Bien que les transmetteurs électroniques résolvent ce problème, ils entraînent un coût supplémentaire.

Applications idéales

Les rotamètres à tube métallique sont largement utilisés dans les conduites de vapeur des services publics, les applications d'alimentation des chaudières et la surveillance des procédés, où des mesures approximatives suffisent. Par exemple, une usine peut installer des rotamètres pour suivre la consommation de vapeur de différents services, garantissant ainsi une répartition approximative des coûts énergétiques sans investir dans des technologies de précision plus coûteuses.
Pour les applications plus exigeantes, un rotamètre à tube métallique avec transmetteur peut fournir une sortie électronique fiable tout en conservant la simplicité et la robustesse de sa conception. Il constitue ainsi une solution intermédiaire pratique entre les débitmètres mécaniques traditionnels et les systèmes de mesure de débit électroniques avancés.

Résumé des technologies de débitmètres à vapeur

---

Comment choisir le bon débitmètre de vapeur

Faire le bon choix implique un examen attentif de votre procédé. La première étape consiste à présenter les principaux types de débitmètres de vapeur .

# Vapeur saturée vs. vapeur surchauffée

Il est essentiel de connaître l'état de votre vapeur. La vapeur saturée est à son point d'ébullition pour une pression donnée, tandis que la vapeur surchauffée est chauffée. La température de la vapeur saturée se situe généralement autour de 200–250 °C, tandis que la vapeur surchauffée peut atteindre des températures beaucoup plus élevées, généralement 350–450 °C ou plus, souvent sous très haute pression. La mesure du débit de vapeur surchauffée est nettement plus difficile que celle de la vapeur saturée en raison de sa température élevée, de sa faible densité et de ses propriétés variables au-delà de son point d'ébullition. La vapeur surchauffée est sèche (100 % gaz), ce qui la rend plus facile à mesurer. La vapeur saturée est souvent « humide » et nécessite un positionnement précis de l'appareil de mesure et parfois un équipement spécialisé pour gérer les condensats potentiels.

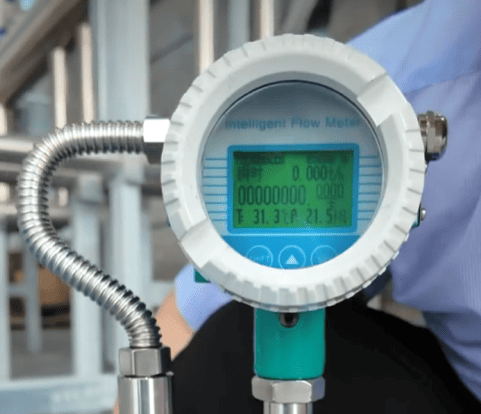

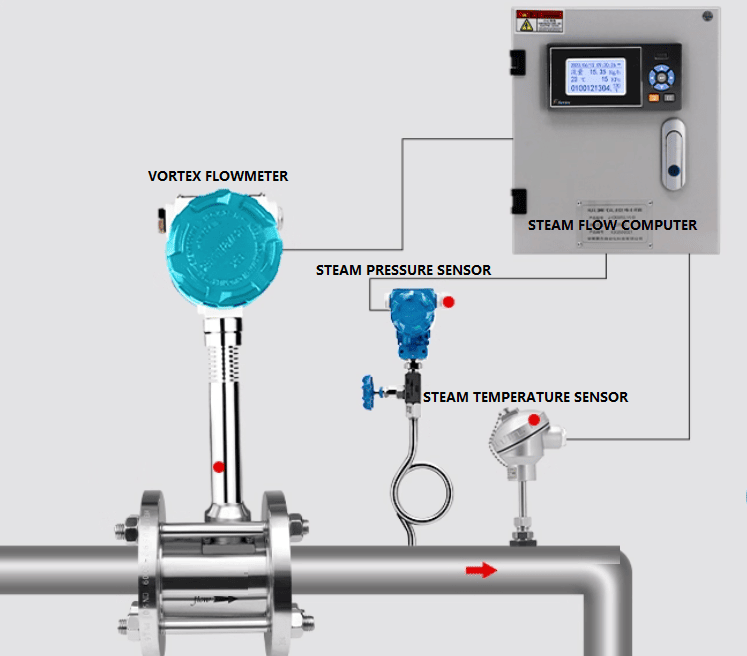

# Le rôle crucial de la compensation de température et de pression

Comme mentionné précédemment, la densité de la vapeur varie avec la température et la pression. Les débitmètres volumétriques tels que les Vortex et DP mesurent en réalité la vitesse, et non la masse. Pour convertir leur mesure volumétrique en débit massique précis, ils doivent être intégrés à des capteurs de température et de pression. Pour ce faire, un calculateur de débit analyse le signal de vitesse du débitmètre et les données en temps réel d'un transmetteur de pression de vapeur dédié et d'un capteur de température (RTD). Le calculateur effectue ensuite un calcul en temps réel pour générer le débit massique compensé.

Vidéo connexe : Comment configurer le calculateur de débit de vapeur de la série AJ


# Dimensionnement et installation

Un dimensionnement correct est essentiel pour garantir la précision. Le capteur de vapeur doit être dimensionné pour les débits attendus dans les conditions de fonctionnement données. Par exemple, un débitmètre de vapeur de 4 pouces pour une conduite principale d'usine sera choisi en fonction du débit maximal de la chaudière et de la pression de la conduite. L'installation est tout aussi importante, notamment l'exigence de conduites droites pour les débitmètres à effet Vortex et DP afin de garantir un profil de débit stable.

Conclusion : Partenariat avec les experts

Choisir le bon débitmètre de vapeur est une tâche complexe mais cruciale qui impacte directement l'efficacité et les résultats de votre installation. Si le débitmètre Vortex, robuste et fiable, est idéal pour la plupart des applications, les débitmètres DP et Coriolis offrent des solutions pour des besoins plus spécifiques. La clé du succès réside dans une analyse approfondie de votre application et dans la compréhension de la conversion des mesures volumétriques en données de débit massique précises dont vous avez réellement besoin.

Chez Silver Automation Instruments, nous sommes spécialisés dans la fourniture de solutions complètes de mesure du débit de vapeur. Nos experts vous aident à sélectionner, dimensionner et configurer la technologie adaptée à votre procédé, vous garantissant ainsi des données fiables et précises pour les années à venir.

Foire aux questions (FAQ) sur les débitmètres à vapeur

1. Quel est le débitmètre le meilleur et le plus courant pour la vapeur ?
Pour la grande majorité des applications industrielles, le débitmètre à effet Vortex est la référence et le meilleur choix pour mesurer la vapeur. Sa conception robuste, sans pièces mobiles, le rend très fiable et nécessite peu d'entretien, tout en offrant un excellent rapport performances/prix. Cela dit, le débitmètre à pression différentielle (DP) classique reste une solution très répandue, notamment pour les applications de vapeur à haute pression et haute température, parfois difficiles à gérer.

2. Pourquoi ne puis-je pas utiliser un débitmètre d'eau standard pour la vapeur ?
La vapeur existe à des températures et des pressions très élevées qui détruiraient les débitmètres classiques, comme les débitmètres magnétiques ou à turbine. De plus, sa densité varie considérablement avec la pression et la température, ce qui nécessite des capacités de compensation spécifiques, comme celles des débitmètres à vapeur dédiés.

3. Dois-je mesurer le débit massique ou le débit volumique de la vapeur ?
Il est conseillé de toujours mesurer le débit massique (par exemple, en kg/h ou en lb/h). La densité de la vapeur n'étant pas constante, une simple mesure de volume (comme en m³/h) est souvent dénuée de sens. Seule une mesure du débit massique permet de suivre précisément la consommation et les coûts énergétiques.

4. Qu'est-ce que la compensation de température et de pression ?
Les débitmètres volumétriques comme Vortex et DP mesurant la vitesse, ils doivent être associés à des capteurs de température et de pression distincts pour garantir la précision du débit massique de vapeur. Un calculateur de débit utilise les données des trois capteurs pour calculer en continu la densité de la vapeur et convertir la vitesse mesurée en débit massique précis.

5. Quelle est la différence entre la vapeur saturée et la vapeur surchauffée ?
La vapeur saturée atteint son point d'ébullition pour une pression donnée et contient souvent des gouttelettes d'eau (« vapeur humide »). La vapeur surchauffée a été chauffée au-delà de son point d'ébullition et est un gaz complètement sec. La vapeur surchauffée est plus facile à mesurer, mais les deux types de vapeur peuvent être traités par un débitmètre approprié.

6. Les débitmètres de vapeur nécessitent-ils des tuyaux droits pour l'installation ?
Oui, la plupart le font. Les débitmètres à effet Vortex et à pression différentielle (DP) sont sensibles aux perturbations d'écoulement et nécessitent une longueur importante de conduite droite et dégagée (généralement 10 diamètres en amont et 5 en aval) pour garantir leur précision. Un débitmètre à effet Coriolis est le seul type qui ne nécessite pas de conduites droites.

7. Quand dois-je utiliser un débitmètre Coriolis pour la vapeur ?
Un débitmètre Coriolis est utilisé pour les applications exigeant une précision maximale (par exemple, supérieure à ± 1 %). C'est le choix idéal pour le contrôle des procédés critiques ou les transactions commerciales de grande valeur, mais son coût est nettement plus élevé.

8. Un rotamètre à tube métallique peut-il être utilisé pour la vapeur ?
Oui. Un rotamètre à tube métallique est un appareil mécanique simple, durable et économique qui peut être utilisé pour l'indication du débit local dans les conduites de vapeur à usage général, où la haute précision n'est pas l'exigence principale. Notre société propose également des rotamètres à tube métallique équipés de sorties de signal et de fonctions de totalisation, offrant une solution simple et durable pour la surveillance de la vapeur.

9. Que se passe-t-il si ma vapeur est « humide » ?
La vapeur humide contient des gouttelettes d'eau qui peuvent entraîner des erreurs de mesure et éroder les composants du débitmètre. Pour obtenir des résultats optimaux, le débitmètre doit être installé dans une conduite verticale, la vapeur s'écoulant vers le haut, et des purgeurs de condensats doivent être installés en amont du débitmètre afin d'éliminer le plus de liquide possible.

10. Comment choisir la bonne taille pour mon débitmètre de vapeur ?
Le débitmètre doit être dimensionné en fonction des débits attendus à la pression et à la température de fonctionnement spécifiques de votre application. Un débitmètre mal dimensionné (trop grand ou trop petit) sera imprécis. Il est toujours préférable de fournir vos données de procédé à un expert en instrumentation (comme silverinstruments.com) pour garantir un dimensionnement correct.
