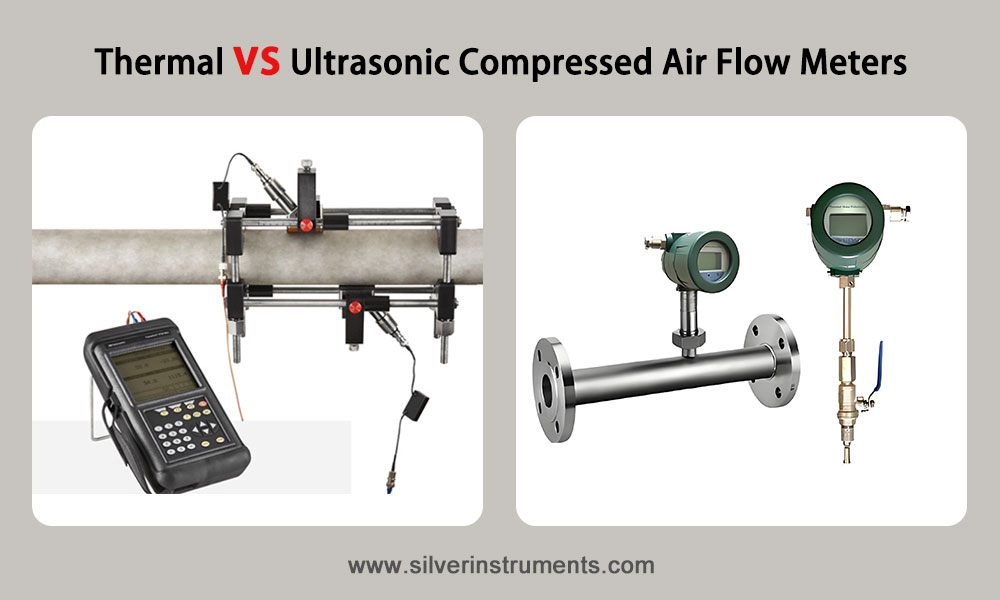

Les débitmètres massiques thermiques et les débitmètres à ultrasons sont largement utilisés dans le dosage de l'air comprimé industriel . Le choix entre ces deux options influe directement sur la précision du suivi de la consommation d'énergie, les coûts d'exploitation et de maintenance, ainsi que sur la stabilité de la production. Cet article compare ces deux technologies en examinant leurs principes de fonctionnement, leurs principales caractéristiques de performance, ainsi que les aspects liés à leur installation et à leur utilisation concrète. Il propose également un guide pratique pour vous aider à sélectionner et à mettre en œuvre la solution la plus adaptée.

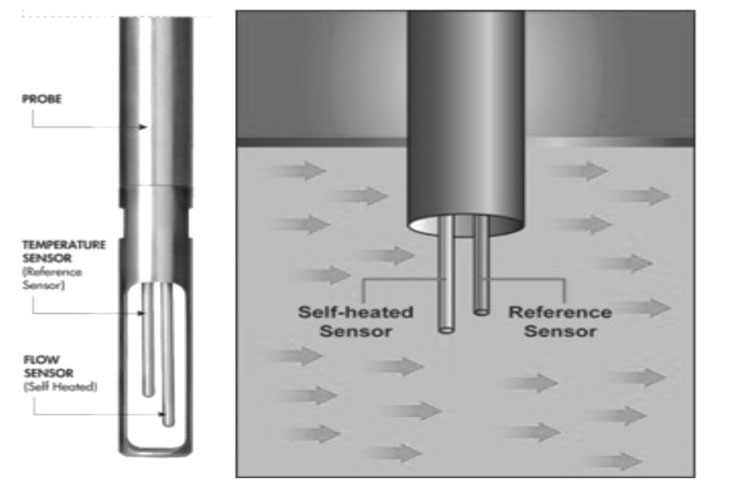

1. Principe du débitmètre massique thermique
Comme chacun sait, ces deux types de débitmètres fonctionnent selon des principes de mesure différents, ce qui détermine directement leurs conditions d'utilisation. Le débitmètre à dispersion thermique pour air comprimé repose sur le principe de la conduction thermique et utilise la méthode de la différence de température constante pour mesurer directement le débit massique d'air comprimé. Le capteur de débit massique d'air est constitué de deux résistances de platine de référence : l'une surveille la température de l'air comprimé, tandis que l'autre maintient une différence de température constante. Le débit est calculé à partir du taux de dissipation thermique. Un avantage majeur est qu'il ne nécessite aucune compensation supplémentaire de température ou de pression et permet d'obtenir directement les données de débit massique.

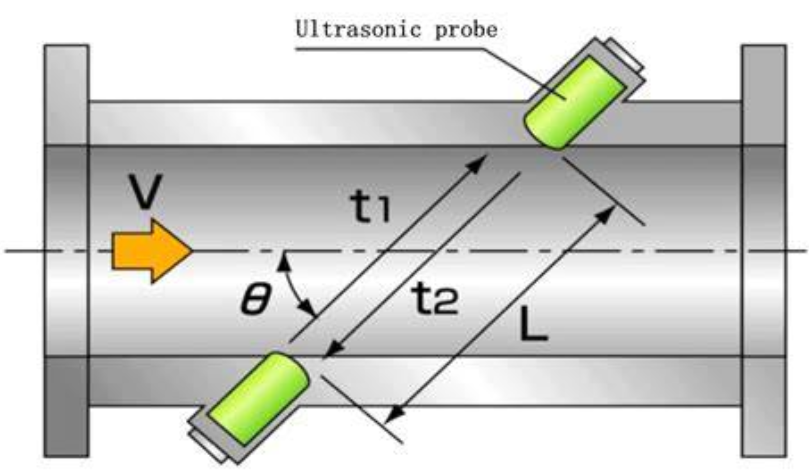

2. Principe du débitmètre à ultrasons pour gaz
Les débitmètres à ultrasons pour air utilisent principalement la méthode du temps de vol, qui consiste à émettre des ondes sonores via des transducteurs appariés en amont et en aval, et à calculer la vitesse d'écoulement à partir de la différence de temps entre la propagation aller et retour. Le débitmètre à ultrasons pour air comprimé est conçu pour la mesure sans contact du débit d'air, même sans couper les canalisations lors de l'installation du capteur de débit. Sans pièces mobiles à l'intérieur de la canalisation, il est adapté aux conditions de fonctionnement complexes avec de grands diamètres et des pressions élevées.
Le critère principal de sélection est d'adapter les paramètres de performance aux conditions réelles d'utilisation. Le tableau ci-dessous compare clairement les principaux indicateurs de performance des deux types de débitmètres, notamment la précision, le rapport de plage, la résistance à la pression et la résistance à la chaleur :
| Indicateurs de performance | Débitmètres thermiques d'air comprimé | Débitmètres à ultrasons pour air comprimé |
| Précision de mesure | ±1 % de la pleine échelle, modèles de haute précision jusqu'à ±0,5 % de la pleine échelle | Type standard ±1 % à ±2,5 %, type haute précision ±0,5 % à ±1 % |
| Rapport de plage de débit | Rapport typique de 10:1 à 20:1, adapté aux fluctuations de débit faibles à moyennes. | Rapport de compression de 20:1 à 40:1, avantage significatif sur une large plage de fonctionnement, adapté aux fortes fluctuations de débit. |
| Plage de résistance à la pression | Modèles standards ≤ 1,6 MPa, modèles sur mesure jusqu'à 4 MPa | Pression standard ≤10MPa, adaptée aux canalisations industrielles haute pression |
| Sortie de signal | Prend en charge les signaux de courant 4-20 mA et les signaux impulsionnels ; certains modèles sont compatibles avec la communication RS485. | Signal standard 4-20 mA (précision 0,1 %), extensible avec module de transmission sans fil |

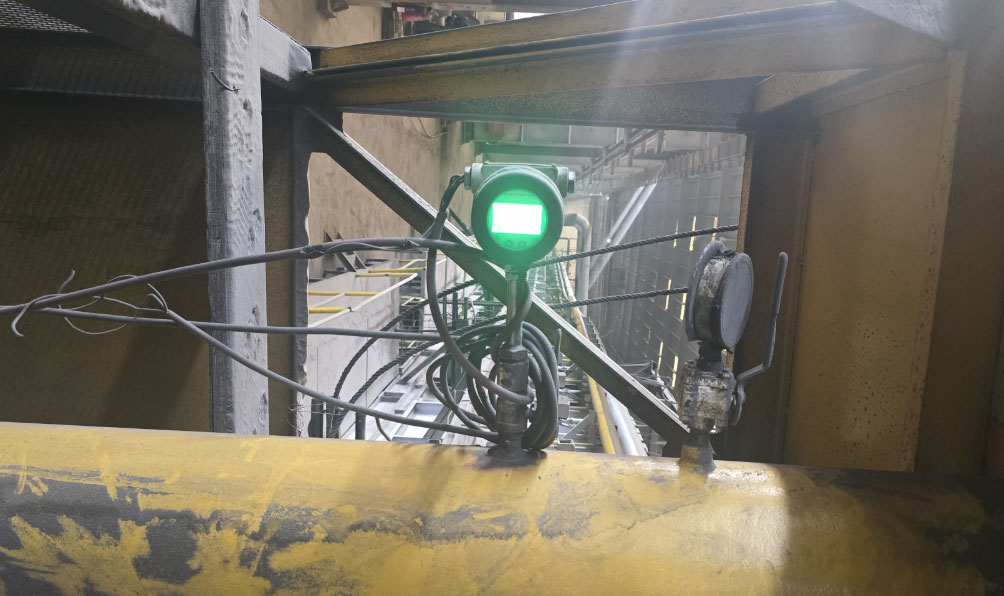

La normalisation de l'installation des débitmètres thermiques influe directement sur la précision des mesures. Le principe de base repose sur la réservation d'une section de conduite droite et une profondeur d'insertion correcte. Le débitmètre massique thermique à insertion pour air nécessite une insertion axiale, la longueur de la tige de mesure étant adaptée au diamètre de la conduite. En cas d'insertion complète impossible, le fabricant doit fournir des coefficients d'étalonnage pour compenser les erreurs.
Débitmètre massique thermique à insertion :
1. Sélection : Des sections de tuyau droit sont nécessaires avant et après le débitmètre, avec des sections de tuyau droit réservées en amont de ≥ 10 fois le diamètre (10D), des sections de tuyau droit réservées en aval de ≥ 5D, en évitant les sources de perturbation telles que les coudes et les vannes ;
2. Base fixe lors de l'installation d'un débitmètre massique à insertion : La base (normalement fournie par un fournisseur comme silverinstruments.com) est soudée sur le dessus de la canalisation, en veillant à ce que l'axe du trou traversant soit perpendiculaire à l'axe de la canalisation ;
3. Raccord étanche : lors de l’installation d’une vanne à bille dédiée, des joints en nylon doivent être utilisés pour les températures du fluide inférieures à 100 °C et des joints en cuivre pour les températures supérieures à 100 °C. Le mastic d’étanchéité pour filetage de tuyauterie Loctite 567 peut être utilisé pour l’étanchéité ;
4. Installation de la sonde de débit massique thermique : Desserrez l'écrou de retenue, insérez la sonde dans la canalisation jusqu'à la position de positionnement (la sonde se trouve normalement au milieu de la canalisation), faites tourner la tige de connexion pour aligner la flèche avec la direction du flux et serrez l'écrou ;
5. Connexion électrique du transmetteur de débit massique thermique numérique : Connectez la ligne de signal 4-20 mA conformément aux manuels d’instructions de silverinstruments.com et assurez-vous d’un blindage et d’une mise à la terre appropriés pour éviter les interférences électromagnétiques.
Installation d'un débitmètre massique thermique en ligne :
Le débitmètre thermique en ligne est plus facile à installer que le débitmètre massique thermique à insertion. Il est préinstallé dans un tronçon de tuyauterie dédié avant sa sortie d'usine. Il suffit de raccorder la tuyauterie conformément à la norme de bride (GB/T9119-2000) afin de garantir l'horizontalité de l'axe de la tuyauterie avec une erreur ≤ ± 2,5°. Cependant, comme pour un débitmètre à insertion, il est nécessaire de rectifier la tuyauterie avant et après le débitmètre.

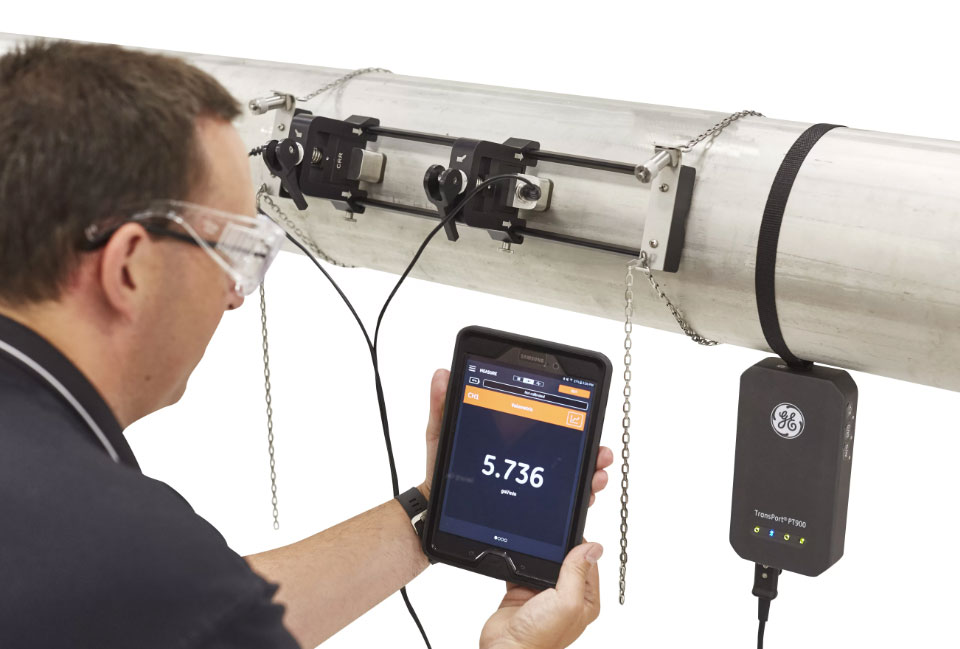

L'installation d'un débitmètre à ultrasons repose sur trois piliers : la disposition des transducteurs, la réserve de sections de conduite droites et le blindage du signal. Le modèle à différence de temps exige une installation symétrique des transducteurs en amont et en aval, et l'angle entre la direction de propagation des ondes sonores et l'axe de la conduite doit respecter les spécifications du fabricant. Les points de fonctionnement spécifiques sont les suivants :
1. Section de conduite droite : Réservez une section de conduite droite de ≥ 10D en amont et ≥ 5D en aval, et prolongez-la à l'approche de la source de perturbation ;
2. Installation des transducteurs : les méthodes V et Z peuvent être utilisées pour l'agencement afin de garantir que le chemin de propagation des ondes sonores soit dégagé, et la surface d'installation doit être polie à plat ;
3. Protection électrique : La ligne de signal 4-20 mA et la ligne d'alimentation sont disposées séparément, la couche de blindage est mise à la terre à une extrémité et l'adaptation d'impédance est de 0 à 1 kW ;
4. Débogage et étalonnage : Après l'installation, des paramètres tels que le diamètre du tuyau et l'épaisseur de la paroi doivent être saisis pour optimiser la précision de la mesure grâce à un étalonnage sur site.
Lors de l'installation en ligne, un poinçon dédié permet un fonctionnement continu. Lors de l'installation à l'arrêt, il est impératif de s'assurer que l'axe de perçage est concentrique à la base. Si l'écart est trop important, l'ouverture peut être agrandie afin de prévoir un jeu de réglage.
Pour les diamètres de tuyaux de petite et moyenne taille (tels que 1/8", 1/4" ou 1/2") et la mesure de petits débits de haute précision (comme dans les laboratoires et les branchements pneumatiques), les débitmètres/régulateurs de débit thermiques sont préférés.
Les débitmètres à ultrasons présentent de nombreux avantages pour les canalisations de grand diamètre (DN80 ou plus), les applications à haute pression (>4 MPa) ou les environnements industriels soumis à de fortes vibrations (comme les sorties de compresseurs). Leur conception sans pièces mobiles permet de réduire la fréquence de maintenance.
Dans les scénarios de surveillance de la consommation d'énergie, si l'acquisition directe de données de débit massique est requise, les modèles thermiques sont plus appropriés ; si la mesure de plusieurs gaz ou des conditions de forte fluctuation de débit doivent être prises en compte, la large plage de débit binaire du débitmètre ultrasonique est plus pratique.
Si vous ne souhaitez pas couper la canalisation ou percer un trou pour installer un débitmètre de gaz thermique sur celle-ci, vous pouvez envisager un débitmètre de gaz à ultrasons.
Certains utilisateurs ne souhaitent pas utiliser le débitmètre de façon prolongée et veulent seulement effectuer des mesures ponctuelles. Ils peuvent alors opter pour un débitmètre à ultrasons portable.
Cependant, les débitmètres d'air à ultrasons sans contact sont très coûteux, le budget est donc également un facteur clé pour les clients.
Les débitmètres thermiques nécessitent un nettoyage régulier de la sonde du capteur afin d'éviter l'accumulation d'huile et de poussière provenant de l'air comprimé, ce qui peut entraîner une diminution de l'efficacité de la conductivité thermique.
Pour assurer le bon fonctionnement du débitmètre à ultrasons, il est essentiel d'éviter l'entartrage, qui peut perturber la transmission des ondes sonores. Par ailleurs, il convient de vérifier régulièrement la qualité de la connexion du câble de signal afin de prévenir toute dérive de mesure due à un desserrage.
Les deux types d'équipements nécessitent un étalonnage régulier de la précision du signal de sortie 4-20 mA pour assurer la synchronisation avec les données du système de contrôle.
Le défaut courant des débitmètres thermiques est la « dérive de mesure », souvent due à la contamination de la sonde ou à une longueur insuffisante de conduite rectiligne. Nettoyer la sonde et réajuster sa position d'installation permet généralement de résoudre le problème. En l'absence de signal, vérifiez la continuité de l'alimentation et du circuit 4-20 mA. Si le débitmètre à ultrasons affiche un « signal faible », cela est généralement dû à un mauvais positionnement du transducteur ou à la présence de bulles d'air dans la conduite. Ajuster l'angle du transducteur ou l'échappement permet de rétablir un fonctionnement normal.
Lorsque le taux d'humidité de l'air comprimé est trop élevé, le capteur thermique est sujet à la condensation, ce qui affecte sa précision et nécessite l'installation d'un dispositif de séchage ; les débitmètres à ultrasons doivent être isolés afin d'éviter le givre sur la paroi intérieure de la canalisation, qui bloque la propagation des ondes sonores.
Il n'existe pas de supériorité ou d'infériorité absolue entre les débitmètres thermiques et ultrasoniques. L'essentiel est de les adapter aux conditions d'utilisation : les débitmètres thermiques sont privilégiés pour leur haute précision, leur faible coût et leur capacité à mesurer les débits sur le long terme, tandis que les débitmètres ultrasoniques sont choisis pour les débits importants, les hautes pressions, les grands diamètres ou pour la mesure portable des débits d'air, mais leur coût est très élevé. Lors de l'installation, il est impératif de respecter scrupuleusement les spécifications relatives à la section de tuyauterie droite et à l'étanchéité, et de procéder quotidiennement à la propreté et à l'étalonnage du signal du capteur de focalisation afin d'optimiser la stabilité de l'équipement et la précision des mesures.
