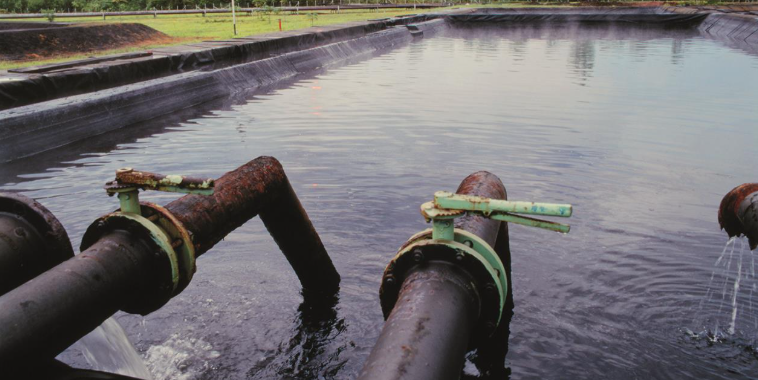

Dans la production de pétrole et de gaz, l’eau produite est l’un des sous-produits les plus importants. Il s’agit de l’eau qui sort du puits avec le pétrole brut et le gaz naturel. Cette eau contient souvent un mélange d’eau de formation, d’eau d’injection, de sels, de gouttelettes de pétrole et de produits chimiques. Mesurer le débit de l’eau produite avec précision est essentiel pour gérer les ressources, respecter les réglementations environnementales et améliorer l’efficacité opérationnelle. C’est là qu’un débitmètre d’eau produite devient un instrument important dans les opérations pétrolifères.
Un débitmètre d’eau produite est un appareil utilisé pour mesurer la quantité d’eau séparée des flux de pétrole et de gaz pendant la production. Cette eau est souvent envoyée pour traitement, réinjection ou élimination. En installant des débitmètres à des points clés—comme les sorties de séparateurs, les conduites de traitement et les systèmes de réinjection—les opérateurs peuvent surveiller le débit d’eau en temps réel.
Les données collectées par les débitmètres aident les ingénieurs pétroliers à comprendre le ratio eau/pétrole, détecter les fuites ou les pertes de procédé et vérifier l’efficacité de la séparation. Sans données de débit précises, il est presque impossible de savoir combien d’eau produite est traitée quotidiennement ou comment les systèmes de séparation fonctionnent efficacement.
Mesure du Débit d’Eau Produite
L’eau produite n’est pas seulement un sous-produit—elle représente une part importante des opérations sur le champ pétrolier. Dans de nombreux puits matures, le volume d’eau produite peut être plusieurs fois supérieur au volume de pétrole. La surveillance du débit d’eau produite présente plusieurs avantages :
Cependant, mesurer l’eau produite n’est pas aussi simple que mesurer de l’eau propre en raison de sa composition complexe.
L’eau produite contient souvent des gouttelettes de pétrole, des solides en suspension et des bulles de gaz, ce qui en fait un fluide biphase ou multiphase. Elle peut également être corrosive, selon la teneur en sels et en produits chimiques. Ces facteurs introduisent plusieurs défis :
Par conséquent, le choix de la technologie de débitmètre appropriée dépend de l’état de l’eau produite et de l’environnement d’installation.

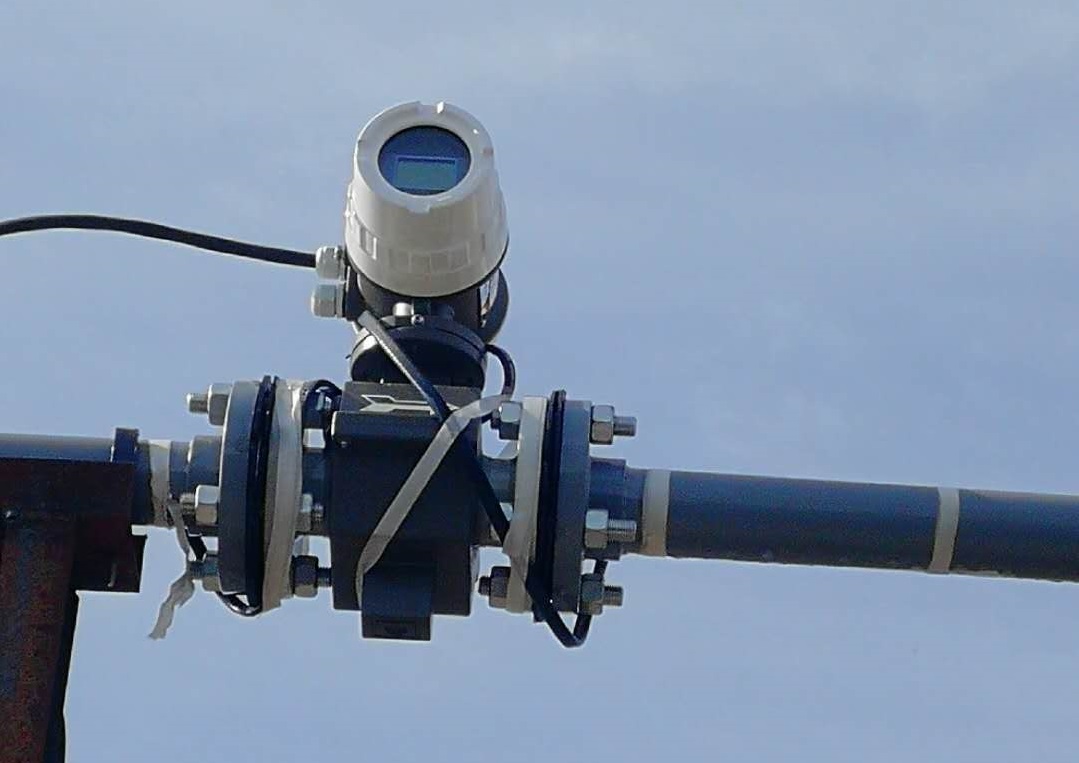

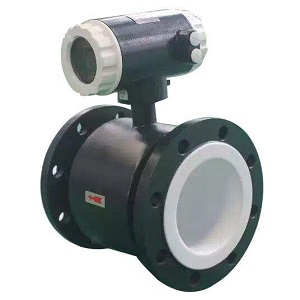

Un débitmètre électromagnétique (magmètre) est largement utilisé pour mesurer les liquides conducteurs tels que l’eau produite. Il fonctionne selon la loi de Faraday sur l’induction électromagnétique, où le mouvement d’un fluide conducteur à travers un champ magnétique génère une tension proportionnelle au débit.
Avantages :
Limitations :
Pour l’eau produite traitée ou séparée, les débitmètres électromagnétiques offrent une solution économique et nécessitant peu d’entretien.

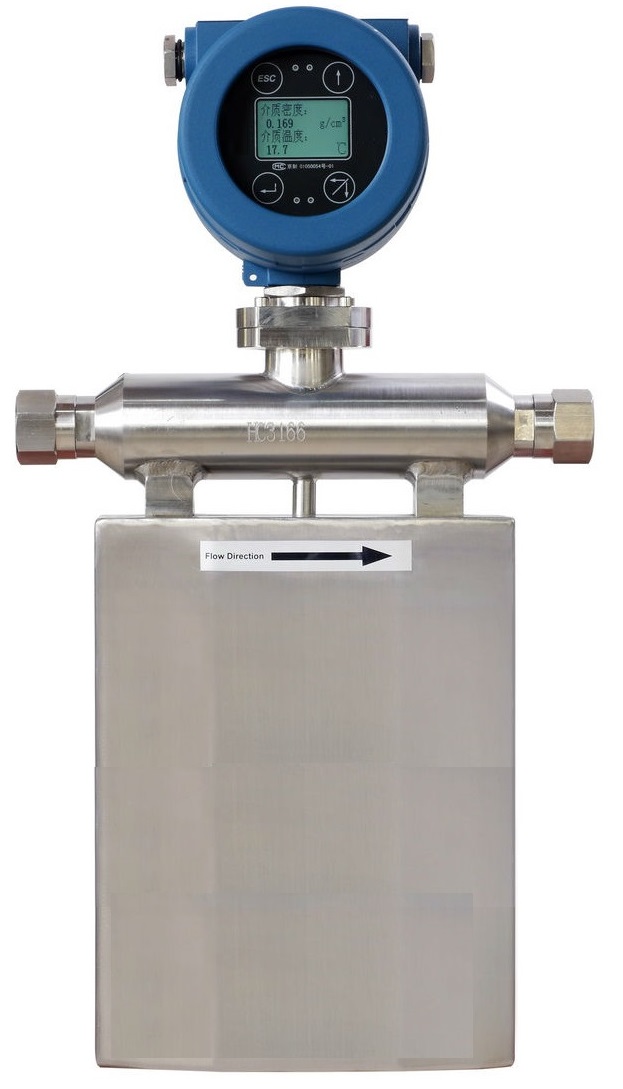

Le débitmètre Coriolis mesure directement le débit massique en détectant la déviation des tubes vibrants lorsque le fluide les traverse. C’est l’une des technologies les plus précises disponibles pour l’eau produite, surtout lorsque l’information sur la densité est également nécessaire.
Avantages :
Limitations :
Les débitmètres Coriolis sont mieux adaptés pour les transferts sous custody, le contrôle de processus et les points de mesure critiques où la précision est essentielle.

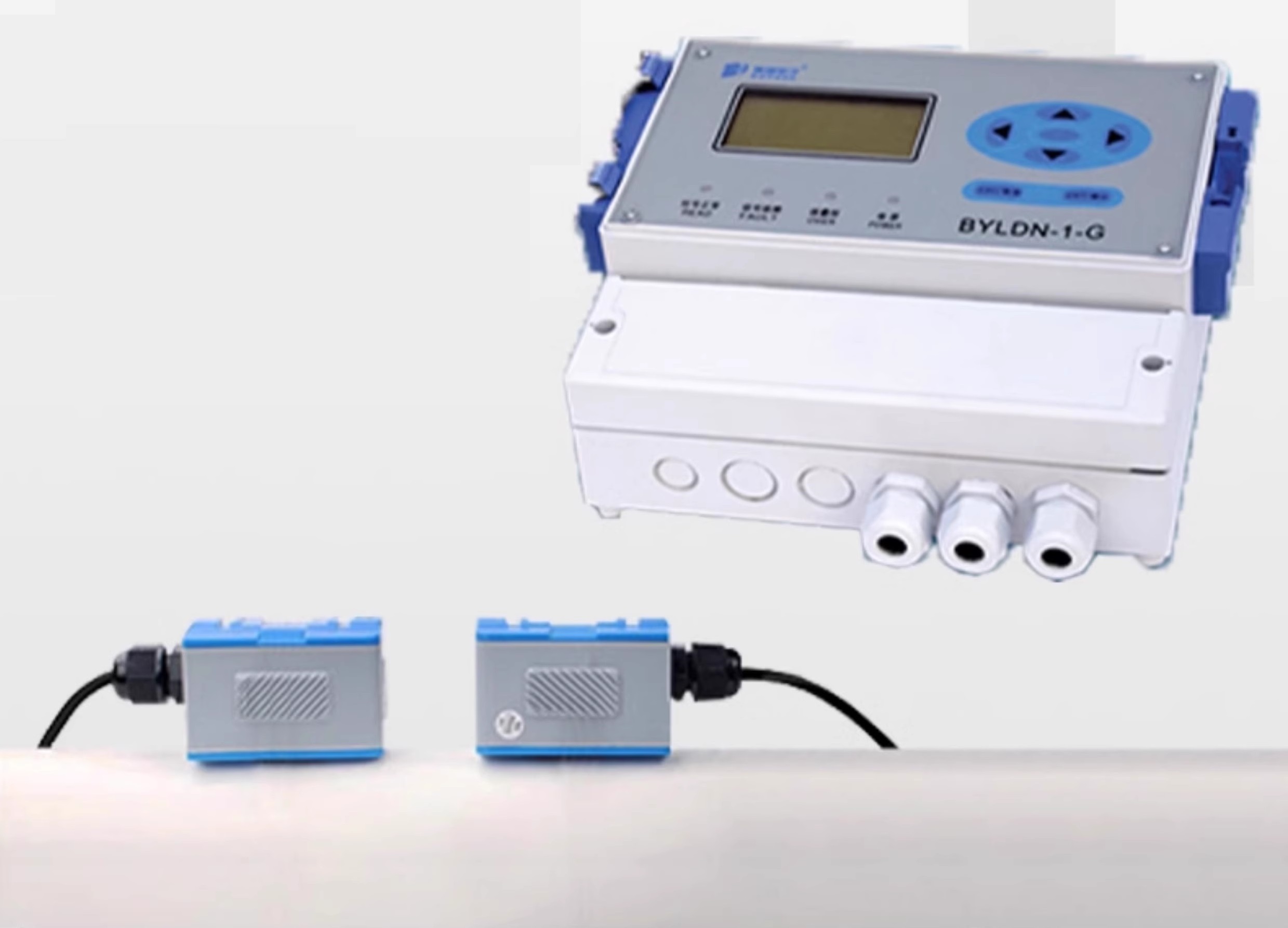

Lorsque l’eau produite contient du gaz entraîné, des gouttelettes de pétrole ou des solides, un débitmètre ultrasonique Doppler peut être un choix pratique. Ce débitmètre envoie un signal ultrasonore dans le fluide et mesure le décalage de fréquence (effet Doppler) causé par les particules ou bulles se déplaçant avec le flux.
Avantages :
Limitations :
Les débitmètres ultrasoniques Doppler sont idéaux pour les eaux usées, l’eau produite contenant des solides en suspension et la surveillance temporaire du débit.
Lors du choix d’un débitmètre pour l’eau produite, les ingénieurs doivent prendre en compte plusieurs facteurs :
En général :
La mesure du débit d’eau produite est un élément clé de la gestion moderne des champs pétrolifères. Des données de débit précises aident les entreprises à suivre la production, gérer le traitement de l’eau et respecter les obligations environnementales. En comprenant les conditions du fluide et en choisissant la bonne technologie de débitmètre—Électromagnétique, Coriolis ou Ultrasonique Doppler—les opérateurs peuvent assurer des performances fiables et des données cohérentes.
Choisir le bon débitmètre d’eau produite permet non seulement d’améliorer l’efficacité, mais aussi de réduire les risques opérationnels, minimiser les pertes et soutenir une gestion durable de l’eau sur les champs pétrolifères.
