Le principe de fonctionnement du débitmètre électromagnétique : un guide complet

Le débitmètre électromagnétique , souvent abrégé en EMF ou magnéto-mètre, est un instrument haute performance conçu pour mesurer le débit volumétrique des liquides conducteurs. Son fonctionnement repose sur la loi de Faraday sur l'induction électromagnétique, un principe fondamental de la physique.

Grâce à sa conception unique sans pièces mobiles, l'EMF offre des avantages significatifs, notamment une perte de charge minimale et la capacité de mesurer avec précision les fluides difficiles. C'est le choix idéal pour les liquides et boues sales, corrosifs ou abrasifs. De ce fait, il est largement utilisé dans des secteurs tels que la chimie, la métallurgie, l'exploitation minière, l'industrie papetière et l'agroalimentaire. Il joue également un rôle essentiel dans la surveillance de la distribution d'eau municipale et du traitement des eaux usées.

Le principe fondamental : la loi de Faraday en action

La loi de Faraday stipule que lorsqu'un conducteur électrique traverse un champ magnétique, une tension (force électromotrice ou CEM) est induite à travers le conducteur. L'intensité de cette tension est directement proportionnelle à la vitesse du conducteur, à sa longueur et à l'intensité du champ magnétique.

Un débitmètre électromagnétique applique ce principe en considérant le liquide conducteur comme conducteur. Voici son fonctionnement :

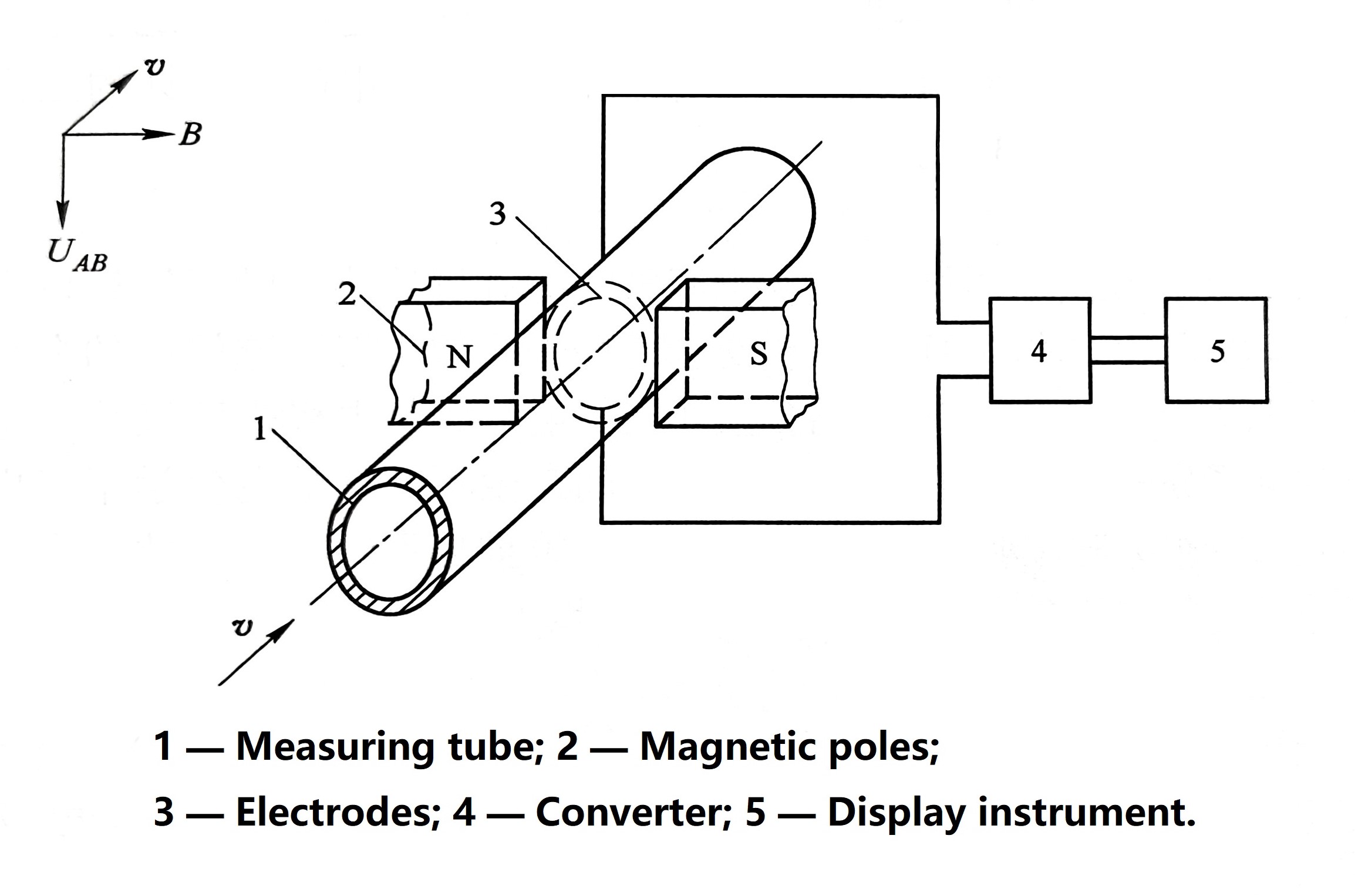

how eletromagnetic flow meter work

Génération d'un champ magnétique : Le corps du compteur, appelé tube de mesure, est équipé de bobines qui génèrent un champ magnétique contrôlé perpendiculaire à la direction du flux.
Le liquide comme conducteur : lorsque le liquide conducteur traverse ce champ magnétique, il « coupe » efficacement les lignes de flux magnétique.
Induction d'une tension : Cette action induit une tension directement proportionnelle à la vitesse moyenne du liquide en écoulement.
Mesure de la tension : deux électrodes, montées de part et d'autre de la paroi du tuyau, détectent cette tension induite. Un transmetteur traite ensuite ce signal de tension pour calculer le débit volumétrique.
La relation est décrite par la formule :

U = B * D * v

Où:

U = Tension induite (potentiel entre les électrodes)
B = Intensité du champ magnétique (densité de flux magnétique)
D = Diamètre intérieur du tube de mesure
v = Vitesse d'écoulement moyenne du liquide
À partir de là, le débit volumétrique (Q) peut être calculé. Il est important de noter que ce principe repose sur un champ magnétique uniforme, un fluide conducteur et non magnétique, et un profil d'écoulement axisymétrique.

Considérations pratiques : le champ magnétique de longueur finie

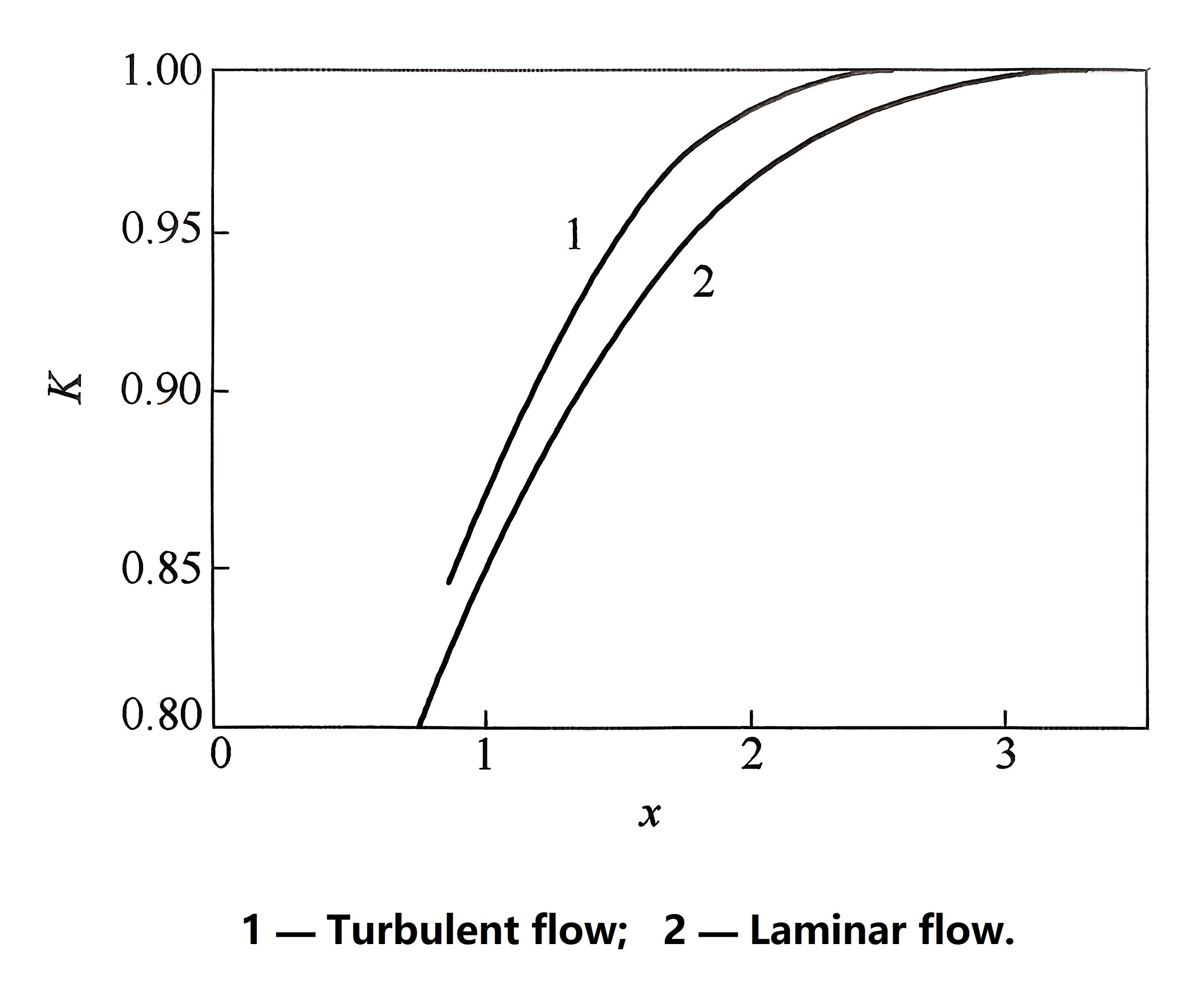

Limit magnetic filed correction factor curve
Courbe du facteur de correction du champ magnétique limite
Dans une application réelle, le champ magnétique ne peut pas s'étendre à l'infini. Il est maximal près des électrodes et s'affaiblit aux extrémités. Cette variation peut créer des distorsions appelées courants de Foucault, qui peuvent affecter la précision des mesures : un phénomène appelé effet de bord.

Pour compenser ce phénomène, un facteur de correction (K) est appliqué, notamment dans les conduites où le rapport longueur du champ magnétique/diamètre est faible. Pour la plupart des conceptions modernes soumises à un écoulement turbulent, l'effet de bord est négligeable si ce rapport est égal ou supérieur à 2,5.

Méthodes d'excitation : alimenter le champ magnétique

Le système d'excitation est le cœur du compteur, car il génère le champ magnétique. La méthode utilisée dicte le traitement du signal et influence considérablement les performances du compteur. Il existe trois méthodes principales :

1. Excitation CC

Cette méthode utilise des aimants permanents ou une alimentation CC pour créer un champ magnétique constant. Bien que simple et insensible aux interférences CA, l'excitation CC peut provoquer une électrolyse et une polarisation des électrodes dans les fluides conducteurs. Cela perturbe les mesures et introduit des erreurs. Par conséquent, l'excitation CC est généralement réservée à la mesure de liquides non électrolytiques comme les métaux liquides (par exemple, le sodium ou le mercure).

2. Excitation CA

L'utilisation d'une alimentation CA à fréquence industrielle (par exemple, 50 Hz) crée un champ magnétique sinusoïdal. Cette méthode évite les problèmes de polarisation liés à l'excitation CC, mais présente ses propres difficultés :

Interférence en quadrature : le champ magnétique alternatif peut induire une tension « d'effet transformateur » indésirable dans le circuit de l'électrode, qui peut être beaucoup plus grande que le signal de flux réel.
Interférence en phase (mode commun) : des signaux de bruit ayant la même phase que le signal de flux peuvent apparaître sur les deux électrodes, souvent causés par des courants vagabonds ou une induction électrostatique.
Instabilité : les fluctuations de la tension ou de la fréquence de l'alimentation CA peuvent modifier l'intensité du champ magnétique, entraînant des inexactitudes de mesure.

3. Excitation par onde carrée basse fréquence

Il s'agit de la méthode la plus avancée et la plus répandue aujourd'hui. Elle combine les avantages des approches CC et CA. En utilisant une onde carrée basse fréquence (par exemple, 3-30 Hz), elle :

Élimine la polarisation en inversant constamment le champ.
Évite les interférences en quadrature en mesurant le signal de débit pendant les périodes stables de l'onde carrée.
Supprime les courants de Foucault, ce qui conduit à une excellente stabilité du point zéro et à une grande précision.
Les progrès modernes continuent d’affiner cette technique avec des innovations telles que l’excitation à trois états et à double fréquence par onde carrée, améliorant encore les performances et la fiabilité des débitmètres électromagnétiques.
