Comment choisir le bon débitmètre à engrenages ovales : un guide simple

Pour des opérations précises, efficaces et sûres, il est essentiel de choisir le débitmètre approprié. Grâce à leur grande précision et à leur fiabilité, les débitmètres à engrenages ovales sont une option populaire dans de nombreux secteurs, notamment pour la mesure de fluides visqueux comme les huiles, les carburants et les produits chimiques.

En tant que débitmètre volumétrique (DP), ils fonctionnent en piégeant une quantité précise de liquide entre deux engrenages ovales rotatifs et en comptant chaque particule à son passage. Cette mesure directe du volume les rend incroyablement précis et moins affectés par les variations de propriétés du fluide. Cependant, face à la multitude d'options disponibles, choisir le débitmètre idéal peut paraître complexe. Ce guide pratique décompose le processus de sélection en quatre étapes simples pour vous aider à choisir le débitmètre à engrenages ovales le mieux adapté à vos besoins.

---

Étape 1 : Comprendre votre fluide

La première étape, et la plus importante, consiste à connaître les propriétés du liquide à mesurer. Les débitmètres à engrenages ovales sont conçus pour les liquides propres, car les solides peuvent bloquer les engrenages et les endommager. Prévoyez toujours d'installer un filtre en amont du débitmètre pour le protéger. Trois propriétés clés du fluide guideront votre choix :

1. Viscosité (Quelle est l'épaisseur de votre liquide ?)

La viscosité est la résistance d'un fluide à l'écoulement. Les débitmètres à engrenages ovales sont excellents pour traiter une large gamme de viscosités, mais c'est un facteur critique dans votre choix. Faible viscosité (moins de 3 cP – par exemple, eau, solvants) : Pour les liquides fluides, semblables à de l'eau, une partie du fluide peut « glisser » entre les engrenages et la paroi de la chambre, ce qui peut affecter la précision à très faible débit. Pour obtenir des résultats optimaux, vous devrez peut-être utiliser un débit légèrement supérieur afin de maintenir la précision annoncée du débitmètre. Viscosité moyenne (3 à 1 000 cP – par exemple, gazole, huiles lubrifiantes) : C'est la plage idéale pour les débitmètres à engrenages ovales. Ils offrent une excellente précision avec ces fluides grâce au glissement minimal. Viscosité élevée (supérieure à 1 000 cP – par exemple, miel, graisse, résines épaisses) : Les fluides très épais créent plus de résistance, entraînant une perte de charge plus importante dans le débitmètre. Pour ces applications, privilégiez les débitmètres équipés de rotors spéciaux « haute viscosité ». Ils sont conçus pour réduire la chute de pression jusqu'à 50 % sans sacrifier la précision.

2. Compatibilité chimique

Les matériaux du capteur de débit doivent résister au liquide sans se corroder ni se dégrader. Ceci s'applique à toutes les pièces en contact avec le fluide, appelées « pièces en contact avec le fluide ». Matériau du corps : La fonte ou l'acier moulé est un choix courant et économique pour les carburants, les huiles et les graisses. Pour les produits chimiques, les solvants ou les applications dans l'industrie agroalimentaire, l'acier inoxydable (316 ou 304) est généralement requis. Matériau du rotor (engrenage) : Les rotors sont souvent fabriqués à partir de matériaux tels que la fonte, l'aluminium ou l'acier inoxydable. Les rotors en fonte ou en aluminium sont généralement utilisés pour mesurer les liquides non corrosifs, tels que le fioul, le pétrole lourd et le diesel. L'acier inoxydable offre une résistance supérieure aux produits chimiques plus agressifs ou à l'industrie agroalimentaire, tels que les huiles alimentaires, les émulsions, la mélasse, le lait, etc.

Le tableau ci-dessous répertorie le matériel détaillé du débitmètre à engrenages ovales

Shell and cover	cover plate	oval gear	shaft	Sheath of shaft
LC-A	Cast steel	Cast iron		Stainless steel	Bronze or rolling bearing
LC-E	Cast steel	Cast iron, Stainless steel
LC-B.C	Stainless steel	Stainless steel	Stainless steel		Graphite

LC-A : Débitmètre à engrenages ovales en fonte, largement utilisé pour les fluides à haute viscosité ou autres fluides non corrosifs pour la fonte. Ce débitmètre convient à la mesure du débit de naphta, de kérosène, de diesel, de pétrole lourd, d'huile de lubrification, de paraffine, d'asphalte, de fioul et d'huile hydraulique.
LC-E : Débitmètre à engrenages ovales en acier moulé, utilisé pour les fluides peu corrosifs à haute pression. Ce débitmètre à engrenages ovales en acier moulé convient à la mesure du débit de pétrole brut, d'aniline, de kérosène, de fioul, de diesel, d'huile de lubrification, d'huile hydraulique et d'asphalte.
LC-B, C : Débitmètre à engrenages ovales en acier inoxydable, adapté aux fluides fortement corrosifs tels que les acides, les bases, les sels et les produits chimiques organiques. Ce débitmètre à engrenages ovales en acier inoxydable convient à la mesure du débit d'eau, d'ammoniac, de soude caustique, d'acide acétique, d'acide acrylique, d'éthanol, d'acide sulfurique, d'acide phosphorique, de nitrate d'ammonium, de jus de fruits, d'huile végétale, d'huile d'arachide, d'huile d'olive, d'huile alimentaire, de lait, de bière, de butadiène, de toluène, de xylène et de GPL.

3. Température et pression

Assurez-vous que le débitmètre choisi est conçu pour supporter la température et la pression de fonctionnement normales de votre système, ainsi que les éventuelles températures maximales. La température de fonctionnement normale du débitmètre à engrenages ovales de la série LC est de -20 à +60 °C. Nous fabriquons des débitmètres à engrenages ovales haute température jusqu'à 200 °C. Le débitmètre à engrenages ovales de la série LC a une pression nominale limite.

ci-dessous, nous listons la pression normale et maximale que nous pouvons produire pour un débitmètre à engrenages ovales

	Normal Pressure	Max Pressure
LC-A	16 bar	16 bar
LC-E,B,C	16 bar	Max 63 bar for size below 4” Max 25 bar for 6” and 8”

---

Étape 2 : Définissez les exigences de votre système

Ensuite, examinez les besoins physiques et opérationnels de votre système.

1. Débit (minimum, normal et maximum)

C'est le principal facteur qui détermine la taille du débitmètre. Vous devez connaître la plage de débit complète de votre système. Le tableau ci-dessous répertorie la plage de débit des débitmètres à engrenages ovales de la série LC pour différents liquides de viscosité. Une règle empirique utile dans le secteur consiste à choisir un compteur dont le débit de fonctionnement normal est d'environ 60 % de sa capacité maximale. Cette pratique garantit une précision optimale du compteur, réduit l'usure et prolonge sa durée de vie. Par exemple, si votre débit normal est de 25 GPM, un compteur d'une capacité maximale d'environ 40 GPM conviendra parfaitement.

2. Taille du tuyau et type de connexion

Le capteur de débit doit s'intégrer physiquement à votre tuyauterie existante. Les débitmètres à engrenages ovales sont disponibles avec différents types de raccordement, notamment : à brides (ANSI, DIN, JIS ou bride tableau E) et sanitaires (Tri-Clover) pour les applications exigeant une hygiène rigoureuse. L'un des principaux avantages des débitmètres à engrenages ovales est qu'ils ne nécessitent pas de conduites droites en amont ou en aval, contrairement à de nombreuses autres technologies, telles que les débitmètres à vortex ou à turbine. Cela vous offre une grande flexibilité pour les installer dans des espaces restreints, juste après une pompe ou un coude, sans compromettre la précision.

---

Étape 3 : Choisissez votre sortie et votre affichage

Comment devez-vous accéder aux données de flux ?

Il existe plusieurs options pour répondre à différents besoins.

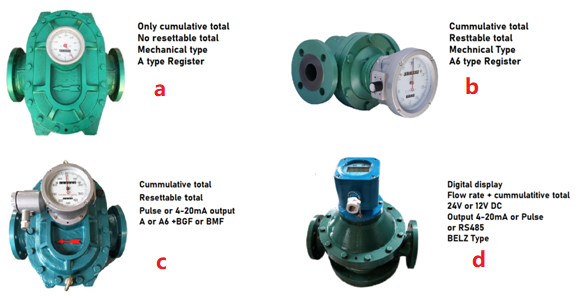

a. Affichage mécanique : Il s'agit d'un compteur simple, non alimenté, intégré au compteur lui-même. C'est une option robuste et fiable pour les relevés locaux sans connexion à un système de contrôle. L'image ci-dessus montre un débitmètre de type A.

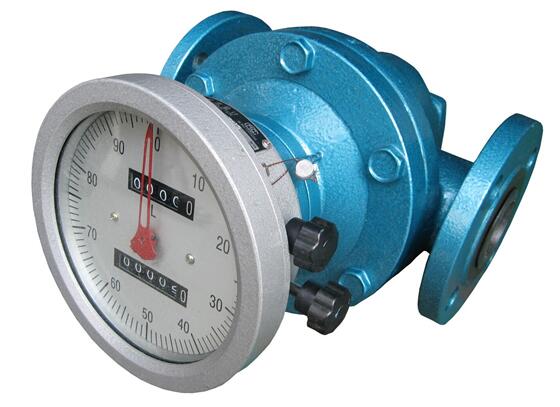

b. Affichage mécanique et total réinitialisable : L'affichage mécanique offre une lecture simple et sans alimentation directement sur le compteur. Il comprend un totalisateur de lots réinitialisable qui peut être remis à zéro manuellement pour les mesures individuelles. Comme illustré ci-dessus, le débitmètre de type B.

c. Sortie impulsionnelle ou sortie analogique 4-20 mA : Ce type de débitmètre est doté d'un affichage mécanique et génère également un signal d'impulsion électronique de 4-20 mA pouvant être transmis à un automate programmable, un contrôleur de lots ou un affichage numérique distant. Il est idéal pour les systèmes automatisés. Comme le montre l'image ci-dessus, le débitmètre de type C.

d. Affichage numérique intégré : Affichage électronique alimenté par batterie ou par boucle magnétique, monté directement sur le compteur. Il affiche le débit et le volume total, offrant une alternative moderne aux enregistreurs mécaniques. L'affichage électronique alimenté par boucle magnétique offre une sortie 4-20 mA, une impulsion, une sortie RS485 ou Hart, ou des communications. Voir l'image d ci-dessus.

---

Étape 4 : Envisager des certifications spéciales

Enfin, déterminez si votre application nécessite des approbations spéciales pour des raisons de sécurité ou de conformité légale.

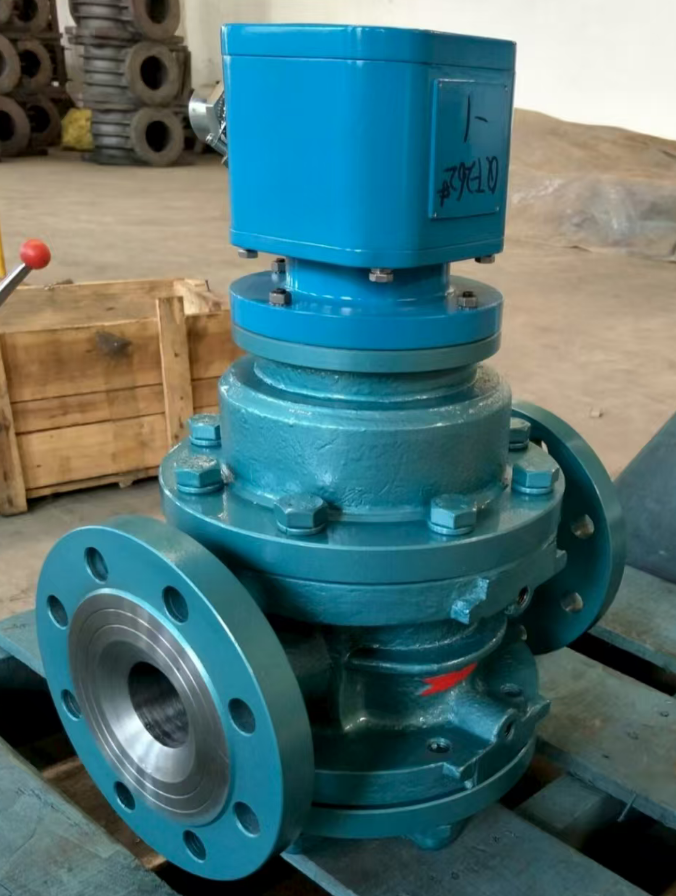

1. Débitmètre de chemises chauffantes

Pour les liquides se solidifiant facilement ou extrêmement visqueux à température ambiante, comme l'asphalte, le bitume ou les résines lourdes, un débitmètre standard ne suffit pas. Dans ce cas, un débitmètre à chemise chauffante est nécessaire. Il s'agit d'un boîtier externe entourant le corps du débitmètre, dans lequel circule un fluide chauffant, comme de la vapeur ou de l'huile chaude. La chemise maintient la température du fluide, le gardant liquide et l'empêchant de se solidifier à l'intérieur du débitmètre, ce qui est essentiel pour une mesure précise. Pour en savoir plus sur le débitmètre à engrenages ovales à chemise chauffante externe, cliquez ici [ Débitmètre à engrenages ovales avec chemise chauffante externe ]

2. Débitmètre haute température

Pour les procédés impliquant des fluides constamment à plus de 60 °C, la température élevée peut endommager les composants électroniques du débitmètre (tels que le transmetteur et le capteur) et réduire leur durée de vie. Dans ce cas, un capteur de débit équipé d'ailettes de refroidissement ou d'un dissipateur thermique est recommandé. Ces ailettes augmentent la surface du corps du débitmètre, dissipant efficacement la chaleur dans l'air ambiant et abaissant la température interne à une plage de fonctionnement sûre pour l'électronique. Cette conception est essentielle pour un fonctionnement fiable dans des applications telles que les huiles à haute température, le bitume ou d'autres liquides de procédé chauffés.

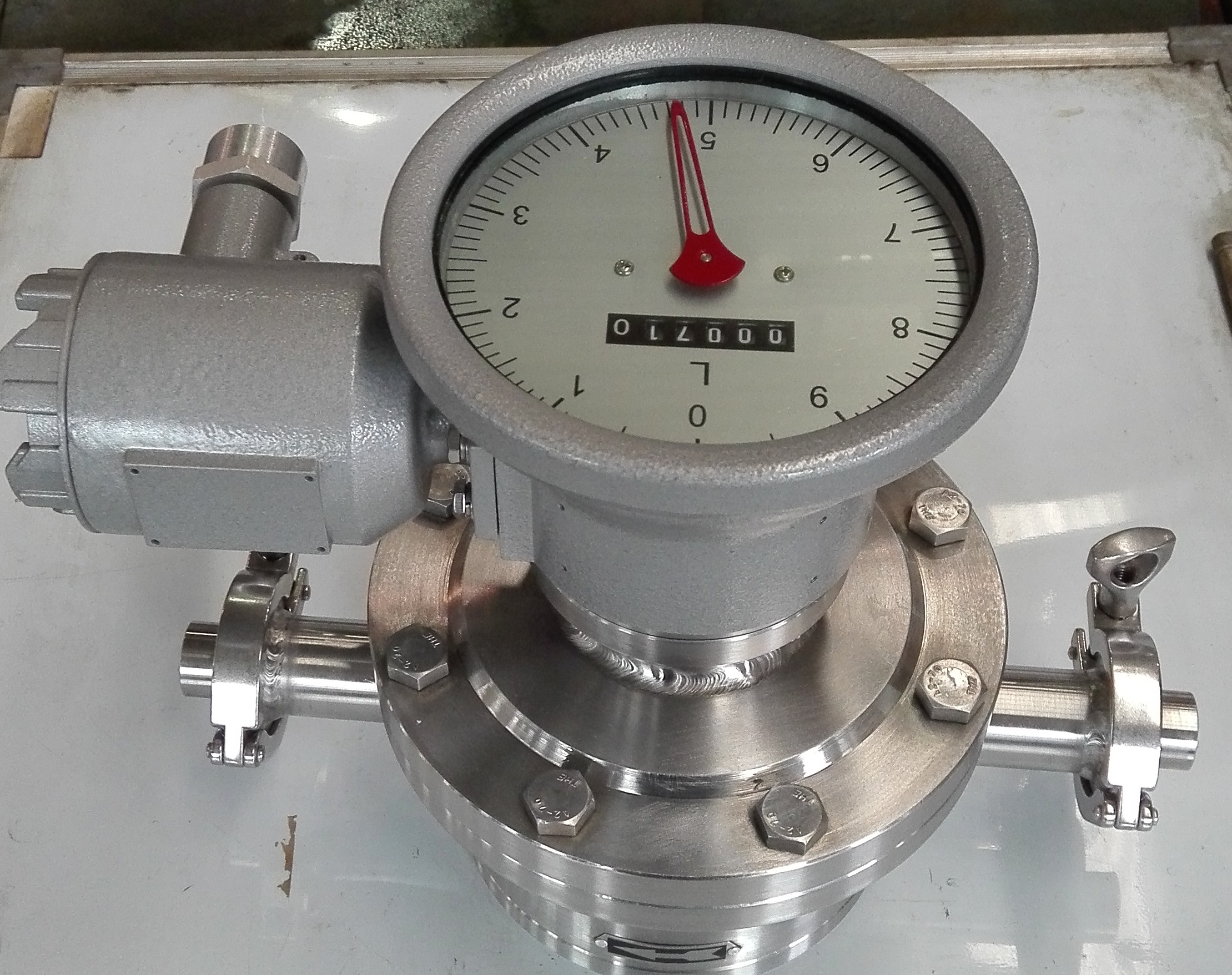

3. Débitmètre sanitaire

Pour la production agroalimentaire, pharmaceutique ou de boissons, le débitmètre doit respecter des normes d'hygiène strictes afin de garantir un nettoyage et une désinfection complets. Pour plus d'informations sur les débitmètres sanitaires à engrenages ovales, cliquez ici : [ Débitmètres sanitaires à engrenages ovales]

4. Taille du capteur et adaptation du tuyau (réducteurs/extenseurs) :

Lors du choix d'un débitmètre, le diamètre nominal du capteur de débit à engrenages ovales est déterminé en fonction de votre plage de débit, et non uniquement de la taille de la conduite. L'idéal est que la dimension et la bride du capteur correspondent parfaitement à votre conduite existante, ce qui minimise la complexité et les coûts d'installation.

Cependant, si le débit optimal nécessite une taille de capteur différente de la taille de votre tuyau, une adaptation est possible en utilisant des brides réductrices (pour installer un compteur plus petit dans un tuyau plus grand) ou des brides expansibles (pour installer un compteur plus grand dans un tuyau plus petit).

Limitation importante du produit :

Le type LC-A (probablement un modèle spécifique de débitmètre) ne peut pas être équipé de brides réductrices ou expansibles. Son installation nécessite que la taille de la canalisation corresponde exactement à celle de la bride.

Cette capacité d'adaptation n'est actuellement disponible que sur certains modèles de compteurs robustes, tels que nos compteurs à engrenages elliptiques en acier moulé de la série LC-E et en acier inoxydable des séries LC-B et C. Veuillez vérifier la compatibilité du modèle lors du processus de sélection.

5. Zones dangereuses :

Si vous mesurez des liquides inflammables ou si le compteur se trouve dans un environnement contenant des gaz ou des poussières explosifs, il doit être certifié pour des raisons de sécurité.

---

Votre liste de contrôle de sélection

En répondant à ces questions simples, vous pouvez choisir en toute confiance le bon compteur à engrenages ovales :

Fluide : Quel est mon liquide et quelles sont sa viscosité, sa température et sa pression ?
Compatibilité : Quels matériaux (corps, rotors, joints) sont compatibles avec mon fluide ?
Propreté : Mon liquide est-il propre ? (Sinon, j'ai besoin d'un filtre).
Débit : Quels sont mes débits minimum, normal et maximum ?
Installation : Quelle est la taille de mon tuyau et quel est le type de connexion préféré ?
Sortie : Comment dois-je lire les données (mécaniques, affichage numérique, impulsion) ?
Certifications : Ai-je besoin d’approbations pour les zones dangereuses, le transfert de garde ou l’utilisation sanitaire ?

---

Conclusion

Choisir le bon débitmètre à engrenages ovales n'est pas forcément compliqué. En prenant systématiquement en compte votre fluide, les exigences de votre système, vos besoins en données et vos éventuelles certifications spécifiques, vous pouvez choisir un débitmètre qui fournira des mesures précises et fiables pendant des années. Ce processus de sélection rigoureux représente un investissement modeste, mais rentable : un meilleur contrôle du processus, une réduction des déchets et un coût total de possession réduit.
