Débitmètre Volumétrique et Massique – Quelle est la différence et comment choisir

Dans les industries modernes, une mesure précise du débit est cruciale pour contrôler la production, maintenir la qualité et améliorer l’efficacité. Que ce soit dans le pétrole et le gaz, le traitement chimique, la production alimentaire ou le traitement de l’eau, comprendre combien de fluide circule dans une canalisation est essentiel.
Deux paramètres clés décrivent le débit : le débit volumétrique et le débit massique. Bien qu’ils semblent similaires, ils représentent des concepts différents et sont mesurés à l’aide de différents types de débitmètres. Le choix entre un débitmètre volumétrique et un débitmètre massique dépend de vos conditions de processus, du principe du débitmètre, du type de fluide et des données dont vous avez besoin.
Cet article explique la différence entre débit volumétrique et massique, les principes derrière chaque mesure, les types de débitmètres disponibles et comment sélectionner celui qui convient à votre application.

Qu’est-ce que le débit volumétrique ?

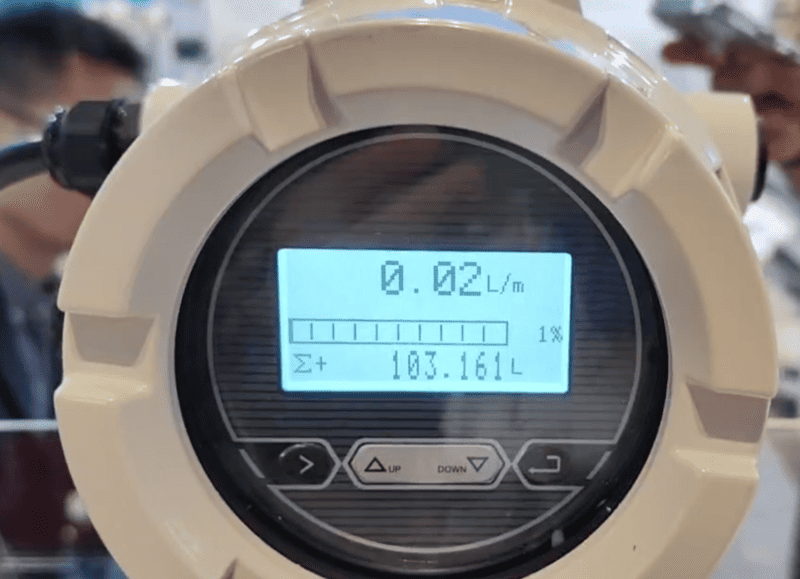

Le débit volumétrique mesure le volume de fluide qui traverse une canalisation par unité de temps. Il indique combien d’espace le fluide occupe, et non combien il pèse.
Les unités courantes sont :
• Mètres cubes par heure (m³/h)
• Litres par minute (L/min)
• Gallons par minute (GPM)
Par exemple, si l’eau s’écoule à 10 GPM, cela signifie que 10 gallons d’eau passent dans la canalisation chaque minute — indépendamment de la température ou de la pression.
Formule :

Où :
• Qv = débit volumétrique
• A = surface de la section transversale de la canalisation
• v = vitesse moyenne du fluide

La mesure du débit volumétrique est simple, mais elle ne prend pas en compte les variations de densité, qui peuvent changer avec la température, la pression ou la composition du fluide.
Pour les liquides à densité stable (comme l’eau à température ambiante), les débitmètres volumétriques suffisent. Mais pour les fluides compressibles (comme les gaz ou la vapeur), ou les liquides dont la densité change avec la température, la mesure volumétrique peut être trompeuse.

Qu’est-ce que le débit massique ?

Le débit massique mesure la masse réelle (ou le poids) du fluide traversant une canalisation par unité de temps. Il indique combien de matière est transférée — ce qui est crucial pour les réactions chimiques, la combustion ou les processus de mélange.
Les unités courantes sont :
• Kilogrammes par heure (kg/h)
• Tonnes par heure (t/h)
• Livres par minute (lb/min)
Formule :

Où :
• Qm = débit massique
• ρ = densité du fluide
• Qv = débit volumétrique
Cette équation montre que le débit massique dépend de la densité. Si la température ou la pression modifie la densité, le débit massique reste constant tandis que le débit volumétrique change.
Par exemple, 1 m³ d’eau chaude pèse moins que 1 m³ d’eau froide. Mais si vous mesurez par masse (par ex. 1000 kg/h), la quantité totale reste toujours la même, quelle que soit la température.
C’est pourquoi les débitmètres massiques sont préférés pour les applications nécessitant un équilibre précis des matériaux ou un dosage chimique.

Pourquoi cette différence est importante

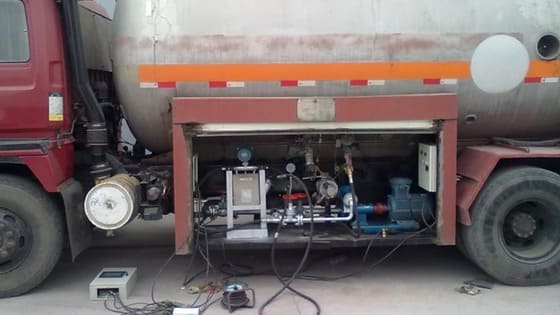

Dans de nombreuses industries, les processus dépendent de la masse, pas du volume. Un réacteur nécessite le bon ratio de masse des ingrédients. Une chaudière doit recevoir la bonne masse de combustible et d’air. Et le transfert de gaz (comme le GPL, GNL) se base sur la masse ou sur le volume standardisé (à température et pression de référence).
Si vous utilisez un débitmètre volumétrique dans des conditions où la température ou la pression fluctue, vos mesures peuvent être inexactes. La même canalisation pourrait afficher différents débits simplement à cause de variations de densité.
En revanche, un débitmètre massique prend automatiquement en compte les variations de densité, fournissant des résultats précis et cohérents même en conditions changeantes.

Débitmètres Volumétriques : Principes de fonctionnement et types

Les débitmètres volumétriques mesurent l’espace occupé par le fluide dans la canalisation. Ils sont idéaux pour les liquides propres et stables ou lorsque seul le volume est nécessaire. Voici les types courants :

1. Débitmètre électromagnétique (Mag Meter)

Fonctionne selon la loi de Faraday de l’induction électromagnétique. Lorsqu’un fluide conducteur traverse un champ magnétique, il génère une tension proportionnelle à la vitesse.
Idéal pour : Liquides conducteurs tels que l’eau, les eaux usées, les produits chimiques.
Avantages : Pas de pièces mobiles, haute précision, large plage de mesure.
Limites : Ne peut pas mesurer les fluides non conducteurs comme l’huile ou le gaz.

2. Débitmètre à turbine

Utilise une turbine rotative ; la vitesse de rotation est proportionnelle à la vitesse du fluide.
Idéal pour : Liquides propres et peu visqueux (eau, carburants, huiles légères).
Avantages : Haute précision, bonne répétabilité.
Limites : Inadapté aux fluides sales ou visqueux.

3. Débitmètre à déplacement positif

Mesure le débit en emprisonnant des volumes fixes de fluide et en comptant les cycles.
Idéal pour : Liquides à haute viscosité (lubrifiants, sirops, graisses).
Avantages : Mesure des faibles débits avec une excellente précision.
Limites : Les pièces mobiles nécessitent un entretien.

4. Débitmètre ultrasonique

Mesure le débit à l’aide d’ondes sonores. Le type temps de transit convient aux liquides propres ; le type Doppler pour les fluides sales ou aérés.
Idéal pour : Grandes canalisations, installations non intrusives.
Avantages : Pas de perte de pression, installation facile.
Limites : La précision dépend de l’état du tuyau et du fluide.

Débitmètres massiques : Principes de fonctionnement et types

Les débitmètres massiques mesurent directement la masse du fluide traversant le conduit, indépendamment des variations de densité. Voici les types les plus courants :

1. Débitmètre massique Coriolis

Basé sur l’effet Coriolis, il mesure la torsion des tubes vibrants causée par le flux massique du fluide.
Idéal pour : Liquides, boues et gaz.
Avantages : Mesure la masse, la densité et la température simultanément ; très grande précision (±0,1%).
Limites : Coût plus élevé, taille plus grande pour les gros tuyaux.

2. Débitmètre massique thermique

Mesure la quantité de chaleur absorbée par le fluide en passant sur un capteur chauffé. Le transfert de chaleur est proportionnel au flux massique.
Idéal pour : Gaz tels que l’air, l’azote, le gaz naturel.
Avantages : Mesure directe du flux massique, faible chute de pression.
Limites : Non adapté aux liquides.

3. Mesure massique corrélée (inférentielle)

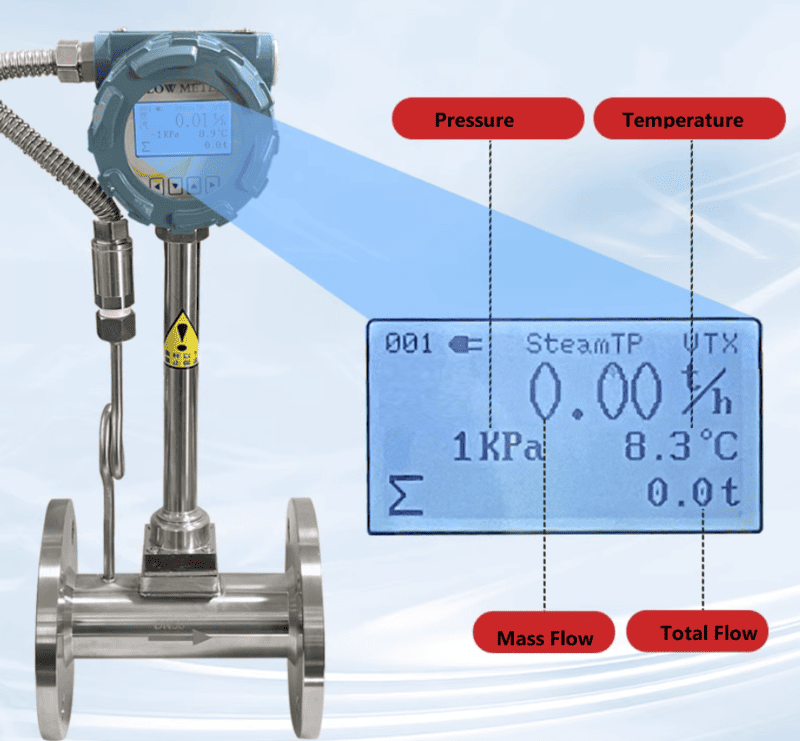

Parfois, le débit volumétrique est mesuré puis converti en masse à l’aide de capteurs séparés de température et de pression, comme les débitmètres vortex ou à turbine à gaz.
Bien que moins coûteuse, cette méthode indirecte introduit une incertitude supplémentaire.
Produits liés

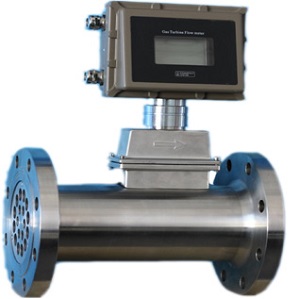

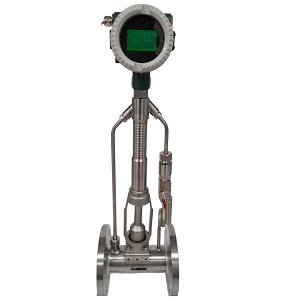

Débitmètre à turbine à gaz avec compensation température et pression	Débitmètre vortex avec compensation température et pression

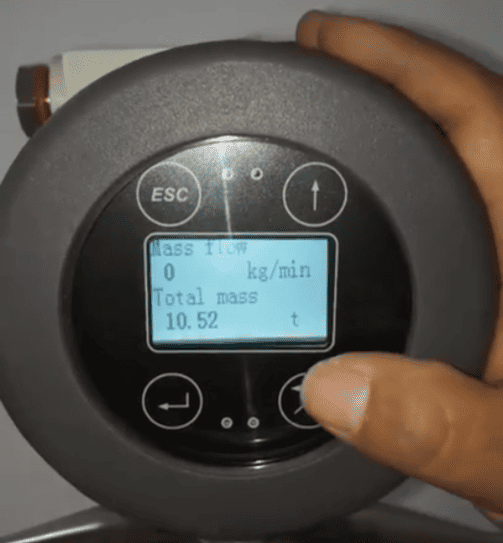

Bien sûr, parfois nous pouvons également définir une densité fixe dans le débitmètre pour afficher directement le débit massique, par exemple en kg/h ou lb/min. Cependant, cette méthode n’est pas très précise, car la densité reste constante et ne change pas avec les conditions réelles du processus.

Comparaison des débitmètres volumétriques et massiques

Paramètre	Débitmètre volumétrique	Débitmètre massique
Valeur mesurée	Volume (m³/h, GPM)	Masse (kg/h, lb/min)
Dépendance à la densité	Influencé par la densité	Indépendant de la densité
Sensibilité à la température/pression	Élevée	Faible
Fluides typiques	Liquides	Liquides et gaz
Précision	±0,5–1%	±0,1–0,2% ou plus pour le gaz (±0,5–1%)
Coût	Plus faible	Plus élevé
Maintenance	Simple	Modérée
Applications idéales	Eau, huiles, liquides stables	Gaz, vapeur, dosage chimique

Choisir entre le débit volumétrique et massique

Lors du choix d’un débitmètre, considérez les facteurs suivants :
1. Type de fluide – Est-ce un liquide, un gaz ou un fluide multiphasé ?
2. Conditions du processus – La pression ou la température est-elle stable ?
3. Objectif de mesure – Besoin de la masse totale ou seulement du volume ?
4. Exigences de précision – Quelle est la criticité de la précision ?
5. Budget et maintenance – Équilibre entre précision et coût.
Quand utiliser un débitmètre volumétrique :
• Mesure de liquides incompressibles à densité stable (ex : eau).
• Surveillance du débit économique.
• Indication locale du débit sans conversion de masse.
Quand utiliser un débitmètre massique :
• Fluides compressibles (gaz, vapeur).
• Température ou pression variables.
• Besoin de bilan massique, dosage chimique ou mesure d’énergie.

Exemples pratiques

• Stations de traitement de l’eau : Utilisation de débitmètres électromagnétiques pour mesurer le volume car la densité de l’eau est stable.
• Pétrole et gaz : Utilisation de débitmètres massiques Coriolis pour le transfert de garde, car la masse reste constante indépendamment de la température.
• Systèmes d’air comprimé : Utilisation de débitmètres massiques thermiques pour surveiller la consommation et les fuites.
• Industrie alimentaire : Utilisation de débitmètres à déplacement positif ou débitmètres massiques liquides pour les fluides visqueux comme le sirop, le miel, le lait ou le jus, mesurés par volume.

Sortie et intégration

Les deux types de débitmètres peuvent fournir des signaux numériques tels que :
• Sortie courant 4–20 mA
• Sortie impulsion pour totalisation
• Communication MODBUS RTU / HART / RS485 / PROFIBUS DP
Ces options permettent une intégration facile dans des systèmes PLC ou SCADA, facilitant la surveillance à distance, l’enregistrement des données et le contrôle des processus.

Conclusion

Comprendre la différence entre le débit volumétrique et le débit massique est essentiel pour des mesures précises et l’optimisation des processus.
• Le débit volumétrique indique l’espace occupé par le fluide, idéal pour les liquides stables.
• Le débit massique indique la quantité de matière en mouvement, idéal pour les gaz ou les conditions changeantes.
Chaque type de débitmètre – électromagnétique, turbine, Coriolis ou massique thermique – répond à des besoins spécifiques. Le choix dépend du type de fluide, des conditions du processus et des objectifs de mesure.
En choisissant la technologie de débitmètre appropriée, les industries peuvent assurer précision, réduire le gaspillage et améliorer l’efficacité – du traitement de l’eau au raffinage du pétrole, du dosage chimique à la distribution de gaz.
Faire le bon choix signifie mesurer plus intelligemment, économiser des coûts et garder les opérations sous contrôle total.
