4 technologies clés pour la mesure du débit d'huile : guide 2025

L'importance d'une mesure précise du débit d'huile

Une mesure précise de la consommation d'huile vous fournit les informations nécessaires pour prendre des décisions financières et opérationnelles judicieuses. Les principaux avantages sont les suivants :

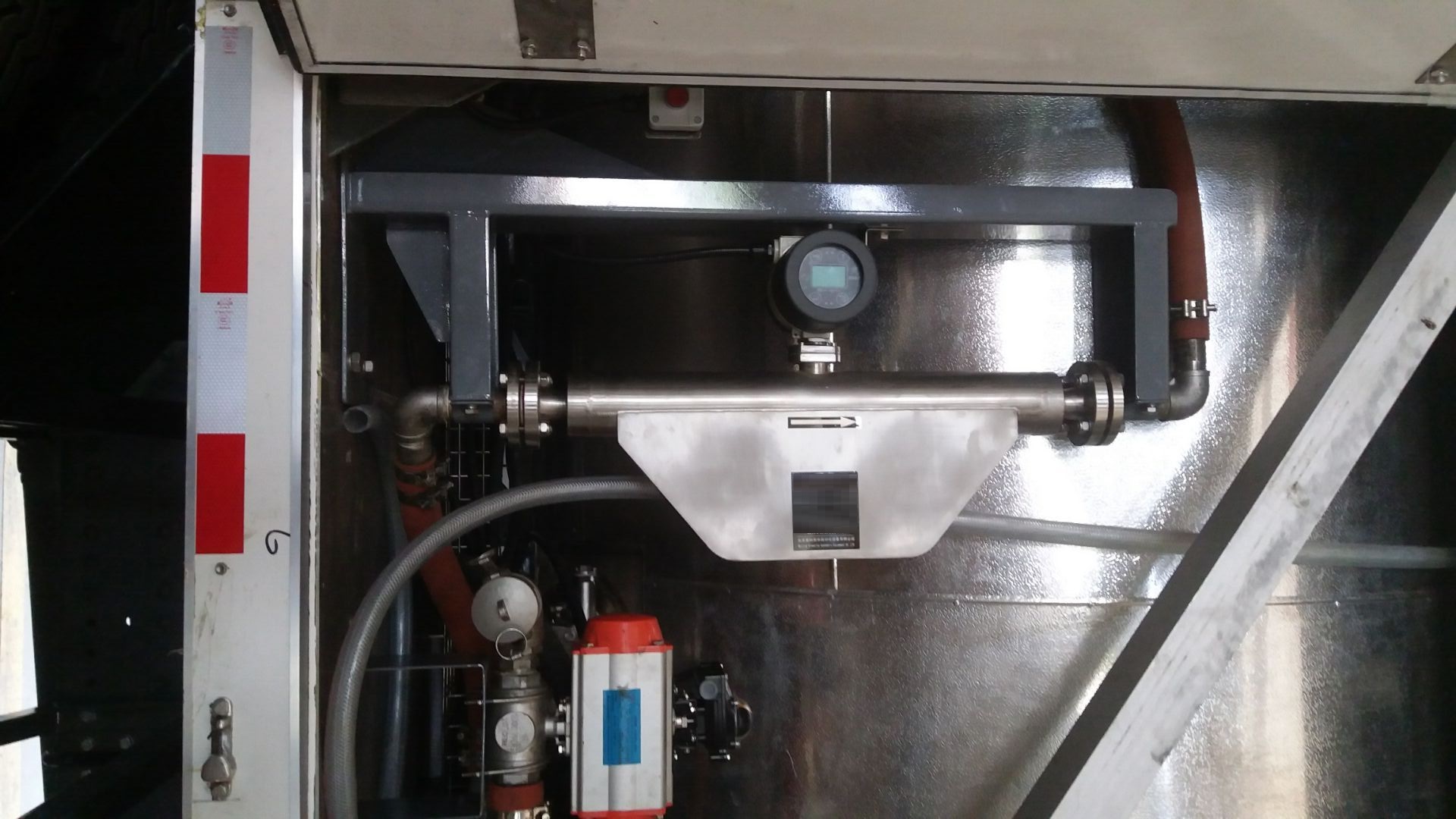

Débitmètre pour camions-citernes

• Gestion des coûts : Le pétrole et le carburant comptent parmi les coûts d'exploitation les plus élevés pour de nombreuses entreprises. La première étape pour optimiser l'efficacité et réduire les dépenses consiste à surveiller précisément la consommation de fioul dans les chaudières ou de diesel dans les générateurs.
• Transfert de propriété : L'exactitude est une exigence contractuelle et financière lors de l'achat et de la vente de produits pétroliers, des grands oléoducs aux stations-service locales. Un compteur inexact peut entraîner des pertes financières importantes.
• Contrôle et efficacité des processus : un contrôle précis du flux est essentiel dans le traitement et le raffinage chimiques pour gérer les ratios de réaction, maximiser la production et garantir la qualité du produit.
• Gestion des stocks : les niveaux de stock précis dans les réservoirs de stockage sont maintenus à l'aide de données de débit fiables, ce qui permet également de détecter d'éventuels vols ou fuites et d'éviter les pénuries.

Décisions de base : mesure du débit volumétrique et du débit massique pour l'huile

Le choix de mesurer la masse ou le volume est la première considération importante lors du choix d'un débitmètre d'huile.

Le volume d'huile passant en un point donné pendant un temps donné (par exemple, litres par minute, gallons par minute) est calculé par mesure du débit volumétrique. Les technologies volumétriques incluent les débitmètres à turbine (TUF) et les débitmètres à engrenages ovales . Étant donné que le volume d'huile se dilate lorsqu'il est chauffé et se contracte lorsqu'il est refroidi, les variations des propriétés du fluide peuvent avoir un impact sur la précision de cette méthode simple et efficace.

La masse de pétrole passant en un point donné pendant un temps donné (par exemple, en kilogrammes par heure ou en livres par minute) est déterminée par mesure du débit massique. La masse est mesurée directement par des débitmètres Coriolis. Comme la masse du fluide reste constante quelles que soient la température, la viscosité ou la pression, cette méthode de mesure est intrinsèquement plus précise pour le pétrole. La mesure directe de la masse est la norme industrielle pour les applications à forte valeur ajoutée, telles que les transactions de garde.

Technologies clés pour la mesure du débit d'huile

Malgré l’existence de nombreuses technologies, les performances et la fiabilité de trois types différents de débitmètres en ont fait la norme de l’industrie pour la grande majorité des applications pétrolières.

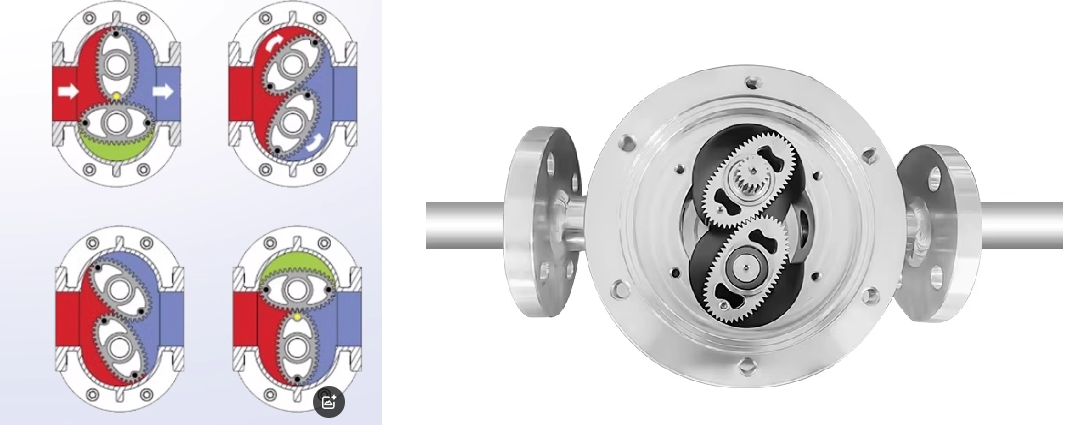

1. Débitmètres à engrenages ovales (volumétriques)

Les compteurs à engrenages ovales sont des instruments de mesure volumétrique fiables. Extrêmement précis et fiables, ils utilisent deux engrenages emboîtés pour capter et évacuer un volume précis et connu de liquide à chaque rotation.

• Principe :Volumétrique (débitmètre à déplacement positif ou appelé débitmètre PD)
• Avantages : Précision supérieure (généralement ± 0,5 %, option avec 0,2 %), pratiquement insensible aux variations de viscosité, aucun passage de tuyau droit nécessaire pour l'installation et fonctionnement sans alimentation pour les versions mécaniques ( débitmètre d'huile mécanique ).

  Introduction au débitmètre d'huile mécanique

• Inconvénients : Les pièces mobiles peuvent s'user avec le temps ; à moins d'être filtrées, elles ne conviennent pas aux huiles contenant des solides ou des particules abrasives.
• Idéal pour : une vaste gamme d'utilisations, de la distribution précise d'huiles lubrifiantes et hydrauliques à la mesure du débit de gazole dans les chaudières et les générateurs.

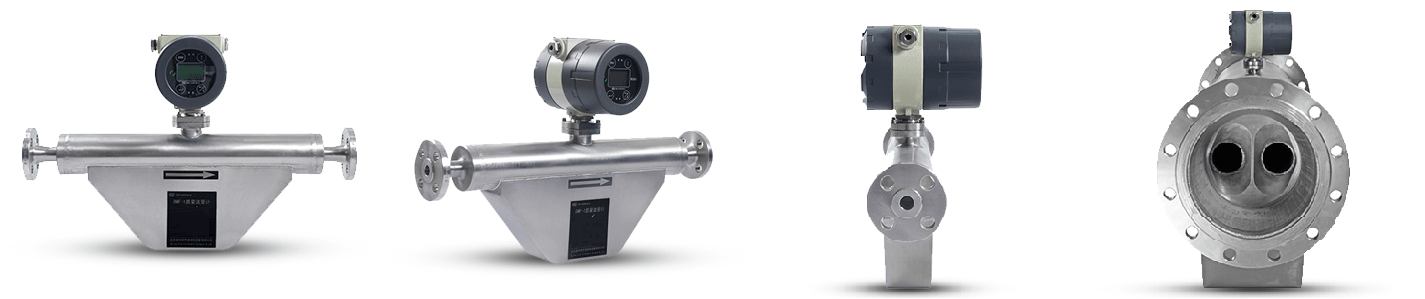

2. Débitmètres massiques à effet Coriolis

Les débitmètres Coriolis constituent la solution idéale pour les applications exigeant une précision maximale (pouvant atteindre 0,1 à 0,2 %). Ils constituent la seule technologie de mesure de débit capable de mesurer directement le débit massique.

• Principe : Débit massique direct (effet Coriolis). Plus d'informations sur le débitmètre Coriolis : [ Qu'est-ce qu'un débitmètre Coriolis et comment fonctionne-t-il ?]
• Avantages : Précision maximale (généralement ± 0,1 %), insensibilité totale aux changements de propriétés du fluide, aucune pièce mobile et capacité à mesurer la température et la densité.
• Inconvénients : Le coût initial le plus élevé et le risque de chute de pression.
• Idéal pour : Mesures complexes (comme les débits d'huile à haute pression ou à haute température), les huiles contenant des particules ou à haute viscosité, ainsi que les transactions commerciales de grande valeur de pétrole brut et de produits raffinés. Pour les applications de débitmètre massique de fioul où la précision est cruciale, ils constituent la référence de l'industrie.

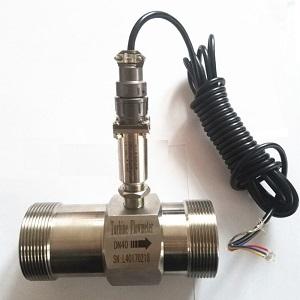

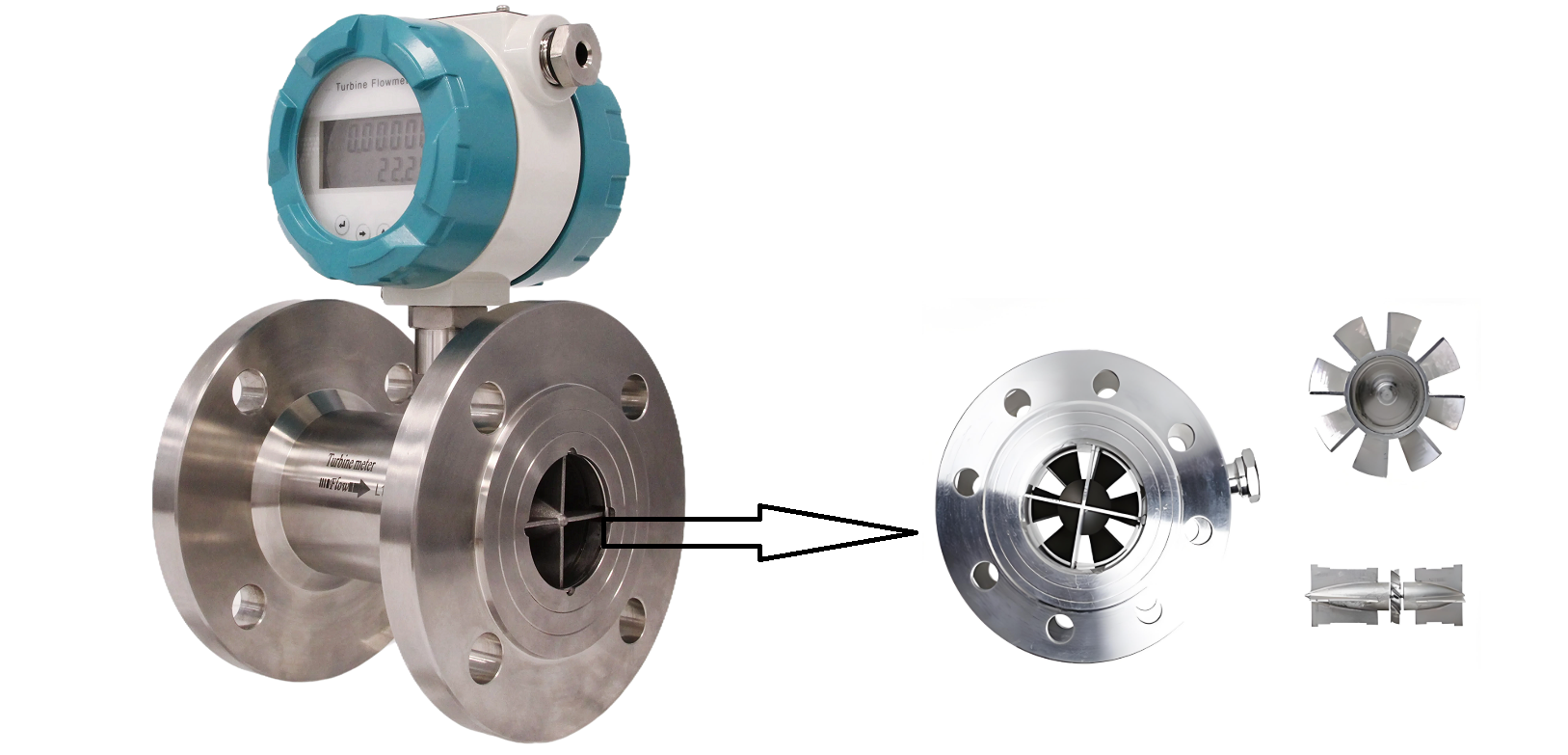

3. Débitmètres à turbine liquide

Les huiles propres et raffinées à faible viscosité peuvent être mesurées à moindre coût avec des débitmètres à turbine.

• Principe :Volumétrique (Vélocité)
• Avantages : Bonne précision pour le prix, excellente répétabilité, conception compacte.
• Inconvénients : La précision est sensible aux changements de viscosité, nécessite des fluides propres (des filtres sont nécessaires) et les pièces mobiles sont sujettes à l'usure.
• Idéal pour : Mesurer des produits raffinés et propres tels que le diesel et l'essence à faible viscosité. Découvrez la mesure du débit d'huile par débitmètre à turbine liquide afin d'en comprendre le potentiel et les contraintes.

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low
Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

Résoudre des problèmes spécifiques dans la mesure du pétrole

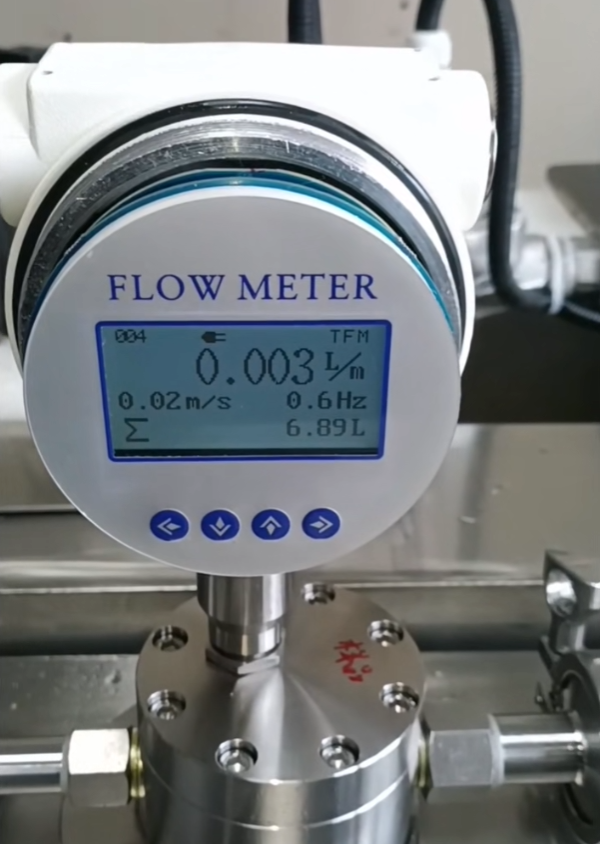

Mesure des faibles débits d'huile

La mesure de petites quantités est essentielle pour des applications telles que les conduites de combustible de petits brûleurs, les bancs d'essai de R&D et l'injection d'additifs de carburant. Des configurations à micro-débit sont proposées pour les technologies Coriolis et Oval Gear. Ces débitmètres d'huile à faible débit spécialisés sont conçus pour offrir une grande précision à des débits souvent exprimés en millilitres par minute ( débitmètre ml/min pour l'huile). Même les plus petites quantités de fluide peuvent être suivies et contrôlées avec précision en choisissant le débitmètre d'huile industriel à faible volume approprié.

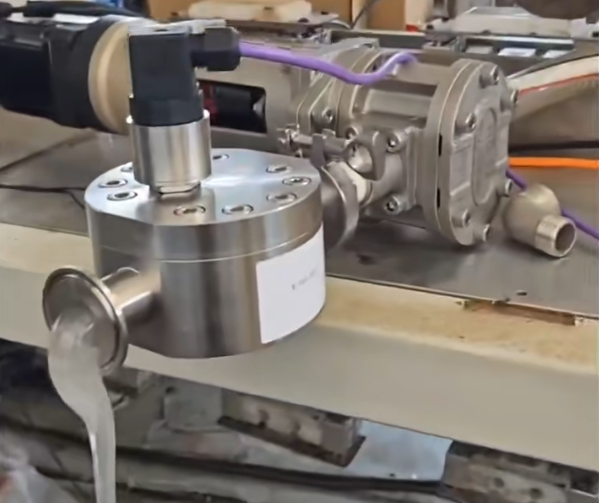

Manipulation de fluides à haute viscosité

Les substances extrêmement visqueuses comprennent l'asphalte, le pétrole brut lourd et certains lubrifiants. Les débitmètres à effet Coriolis et les débitmètres volumétriques sont excellents pour résoudre ce problème. Ils permettent de mesurer avec précision des liquides épais et lents, là où d'autres débitmètres ne le peuvent pas, car leurs principes de mesure ne reposent pas sur un profil d'écoulement constant. Consultez notre guide des débitmètres haute viscosité pour une analyse plus approfondie.

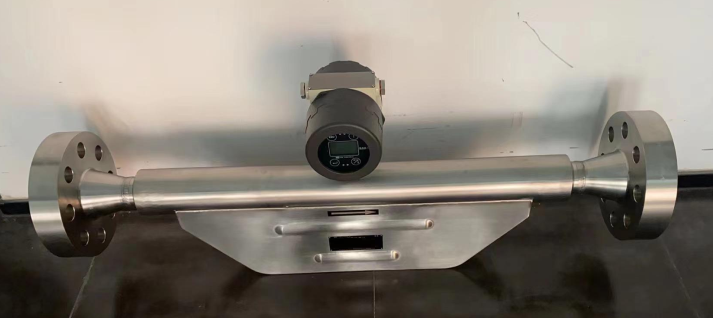

Fonctionnement sous haute pression

Les applications fonctionnant sous pression extrême incluent l'injection en tête de puits et les systèmes hydrauliques. La conception mécanique du débitmètre est cruciale dans ces situations. Pour garantir un fonctionnement sûr et fiable, il est essentiel de choisir un capteur de débit d'huile haute pression doté des pressions nominales appropriées et de raccords de procédé robustes (tels que des brides ou des raccords haute pression). Nous avons spécialement conçu nos débitmètres d'huile hydraulique numériques pour ces conditions exigeantes.

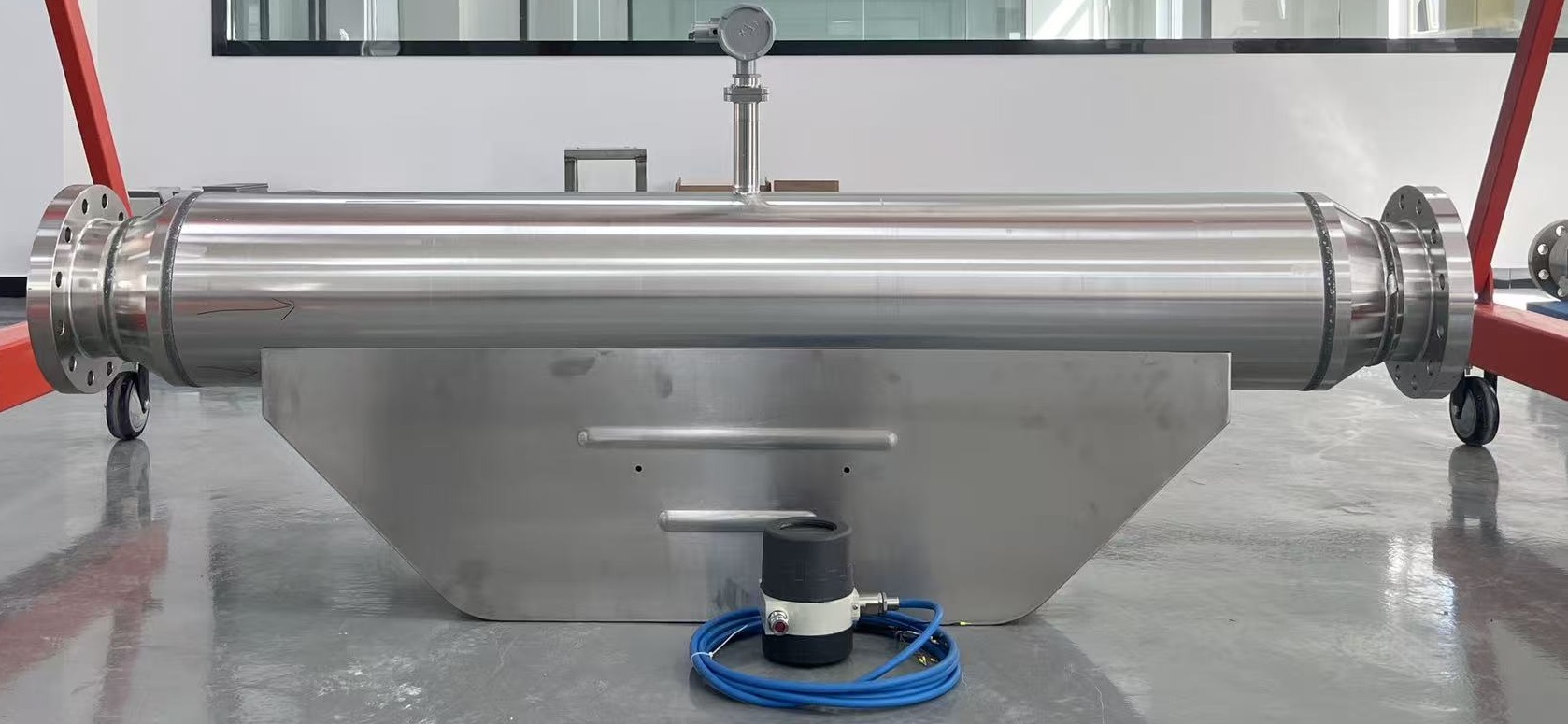

Gérer les températures élevées

Des températures élevées sont nécessaires pour la mesure de nombreux types d'huiles, notamment le fioul lourd alimentant une chaudière ou les huiles thermiques des systèmes de transfert de chaleur. Afin de protéger l'électronique du transmetteur d'huile et de garantir la résistance thermique des matériaux des capteurs, des instruments de conception unique sont nécessaires. Les matériaux et configurations appropriés, tels que des transmetteurs déportés ou équipés de dispositifs de refroidissement, peuvent être choisis à l'aide d'un guide complet sur les débitmètres haute température .

Manipulation des boues et des impuretés

Des impuretés telles que le sable, l'eau et le gaz (écoulement polyphasique) sont fréquemment présentes dans le pétrole brut. Pour les débitmètres mécaniques, cette situation est très problématique. Un débitmètre massique à effet Coriolis est la seule option fiable pour mesurer les huiles non filtrées ou abrasives, car il ne comporte aucune pièce mobile et est conçu sans obstruction. Une filtration efficace en amont est essentielle pour les autres débitmètres, tels que ceux à engrenages ovales ou à turbine.

Applications des débitmètres d'huile dans diverses industries

Il est toujours nécessaire de mesurer la teneur en huile. Voici quelques-unes des utilisations les plus courantes de nos instruments.

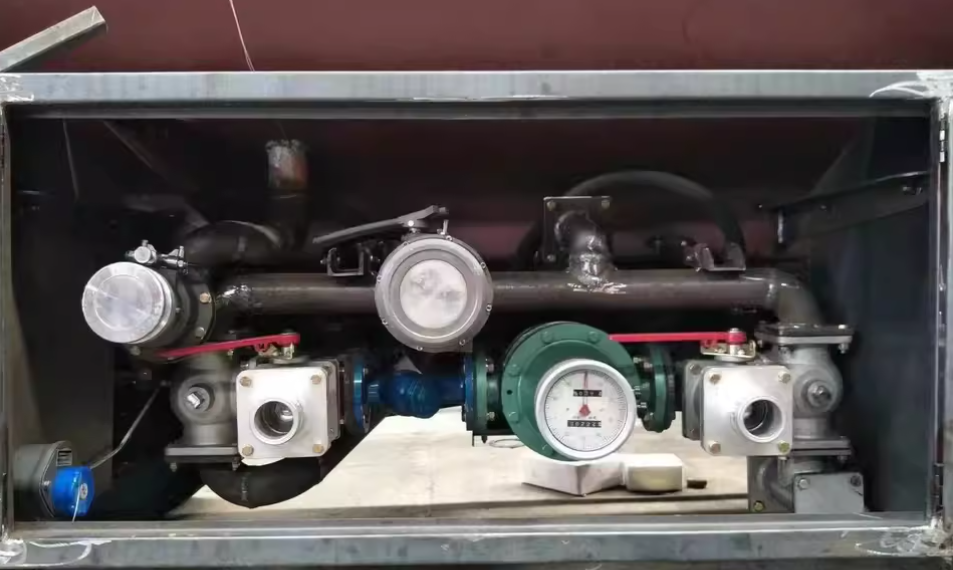

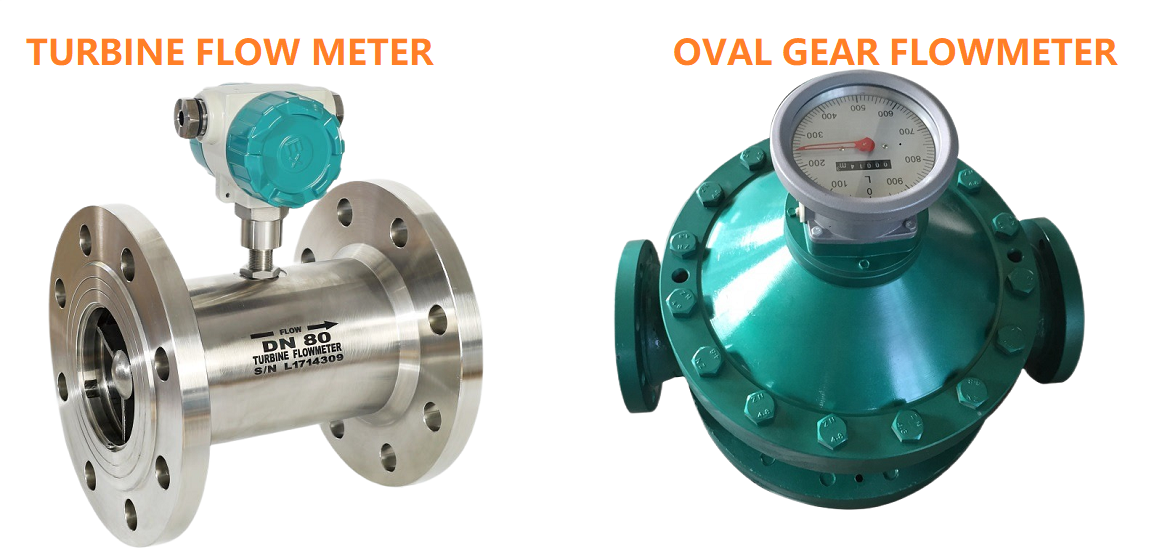

Fioul et diesel

mesure du débit de diesel , l'un des combustibles les plus utilisés, est essentiel pour les chaudières, les voitures et les générateurs. Parmi les technologies particulièrement performantes, on trouve les compteurs à engrenages ovales. Pour plus de simplicité, les utilisateurs peuvent opter pour les technologies traditionnelles. débitmètres d'huile mécaniques ou plus sophistiqué débitmètres d'huile numériques avec sorties électroniques pour l'intégration du système de contrôle.

Huile brute

La viscosité élevée du pétrole brut, ses impuretés et sa valeur élevée rendent sa mesure complexe. Pour les transactions commerciales, la technologie Coriolis est privilégiée, et des débitmètres de grand diamètre sont fréquemment nécessaires. Consultez notre Débitmètre de pétrole brut de 4 pouces pour des exemples particuliers.

Huiles lubrifiantes et hydrauliques

La surveillance précise des huiles pour engrenages et hydrauliques est essentielle à la maintenance des machines lourdes. Ces systèmes vitaux utilisent nos débitmètres pour surveiller la consommation et détecter les fuites. En savoir plus sur nos débitmètre d'huile pour engrenages solutions.

Huiles végétales et comestibles

L'industrie agroalimentaire doit mesurer les différentes huiles alimentaires avec précision et hygiène. Nous proposons des solutions sur mesure pour différents types d'huiles, notamment : débitmètres numériques d'huile végétale , Débitmètres d'huile de palme , et des compteurs pour Huile de soja et de l'huile d'arachide .

Huiles industrielles spécialisées

Des huiles spécialisées aux qualités particulières sont utilisées dans de nombreux processus industriels. Huile de transformateur , huile de moisissure , et même des fluides complexes comme huile alkyde peut être mesuré avec nos solutions personnalisées.

Conclusion : Choisir judicieusement

Choisir le meilleur débitmètre d'huile Le choix de la mesure nécessite une attention particulière en raison de la grande variété de types d'huiles et d'applications. Un débitmètre à engrenages ovales robuste est plus adapté aux huiles propres visqueuses et peu coûteuses, tandis qu'un débitmètre à turbine compact et économique peut être idéal pour le diesel propre, le kérosène et le kérosène . Le débitmètre Coriolis est le choix idéal pour les applications où la précision est essentielle, où le fluide est abrasif, où l'huile est sale (comme les huiles usagées) ou où une mesure de masse directe est nécessaire.

Chez Silver Automation Instruments, notre spécialité est de vous proposer l'équipement de mesure de débit adapté à votre problème spécifique. Parmi notre vaste sélection débitmètres d'huile en ligne Notre équipe de professionnels peut évaluer vos données de processus et vous aider à choisir la meilleure option. Pour une consultation, contactez-nous dès maintenant.

Foire aux questions (FAQ) sur les débitmètres d'huile

1. Quel est le meilleur débitmètre pour le carburant diesel ?
Pour la surveillance et la distribution de diesel à usage général, lorsque le carburant est propre, un débitmètre à engrenages ovales constitue souvent le meilleur choix en raison de sa grande précision, de sa fiabilité et de l'absence de canalisations droites. Pour les applications simples, un débitmètre à turbine peut s'avérer plus économique. Cependant, pour les applications exigeant une précision optimale, comme les transactions commerciales de haute précision pour la facturation, un débitmètre massique à effet Coriolis est la solution recommandée.

2. Puis-je utiliser un compteur volumétrique si la température de l'huile change ?
C'est possible, mais il faut être conscient des imprécisions potentielles. En chauffant, l'huile se dilate (diminution de la densité), de sorte qu'un litre d'huile chaude a une masse inférieure à celle d'un litre d'huile froide. Pour les applications non critiques, cela peut être acceptable. Pour une mesure précise, il faut soit un débitmètre massique Coriolis (insensible à ces variations), soit un débitmètre volumétrique couplé à un calculateur de débit utilisant un capteur de température pour compenser les variations de densité.

3. Quel débitmètre dois-je utiliser pour le pétrole brut ou le pétrole contenant des solides ?
Pour toute huile contenant des solides, des abrasifs ou présentant un écoulement polyphasique (comme le pétrole brut non filtré), le débitmètre massique Coriolis est la seule option fiable. Sa conception sans obstruction et sans pièces mobiles évite tout risque d'obstruction, de blocage ou d'usure. Les débitmètres mécaniques comme ceux à engrenages ovales ou à turbine seraient rapidement endommagés.

4. Ai-je toujours besoin de tuyaux droits pour un débitmètre d’huile ?
Non. C'est un avantage crucial des débitmètres à engrenages ovales et à effet Coriolis : ils ne nécessitent aucune canalisation droite en amont ou en aval. Un débitmètre à turbine, en revanche, est très sensible au profil d'écoulement et nécessite une longue canalisation droite (généralement 10 diamètres en amont et 5 diamètres en aval) pour être précis.

5. Quelle est la différence entre un débitmètre d’huile mécanique et un débitmètre d’huile numérique ?
Un débitmètre d'huile mécanique (généralement à engrenages ovales) utilise un registre physique pour afficher le débit total et ne nécessite aucune alimentation externe. Un débitmètre d'huile numérique utilise un capteur et un transmetteur électroniques pour fournir un affichage numérique, ainsi que des sorties électroniques (par exemple, 4-20 mA ou impulsions) ou MODBUS RTU ou HART pour la connexion à des systèmes de contrôle (automates programmables industriels), des enregistreurs de données ou des écrans distants.

6. Comment mesurer de très faibles débits d’huile (par exemple, ml/min) ?
Pour mesurer avec précision les très faibles débits d'huile, comme dans les applications d'injection d'additifs ou de recherche et développement, il est conseillé d'utiliser un microdébitmètre. Les microdébitmètres à engrenages ovales et les microdébitmètres massiques à effet Coriolis sont spécialement conçus à cet effet et offrent une grande précision pour ces applications complexes. Plus d'informations sur les débitmètres d'huile à faible débit : Débitmètres à faible débit pour l'huile

7. Quel est le meilleur débitmètre pour l’huile à haute viscosité ?
Les débitmètres à engrenages ovales et à effet Coriolis sont tous deux excellents pour les huiles à haute viscosité. Si l'huile est propre, un débitmètre à engrenages ovales constitue un choix très précis et économique. Si l'huile contient des solides, présente une viscosité extrêmement élevée ou nécessite une mesure de masse, un débitmètre à effet Coriolis est la solution idéale.

8. Quel débitmètre d'huile est le meilleur pour le transfert de propriété ?
Pour les transactions commerciales (applications de facturation) où la précision est une exigence financière et contractuelle, le débitmètre massique Coriolis est la référence incontestée du secteur grâce à sa grande précision et à sa capacité de mesure directe de la masse. Cependant, pour les applications à budget limité où l'huile est propre, un débitmètre à engrenages ovales de haute précision peut également constituer une option appropriée.

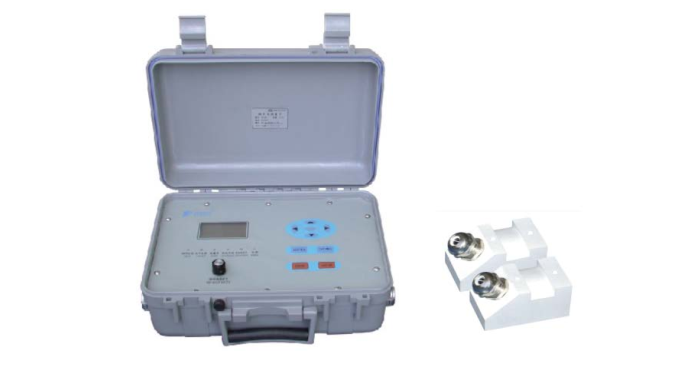

9. Un débitmètre à ultrasons peut-il être utilisé pour l’huile ?
Oui, un débitmètre à ultrasons Doppler peut être une bonne option non intrusive, mais il a une condition essentielle : l'huile doit contenir des particules ou des bulles de gaz pour fonctionner. Il ne convient pas aux huiles propres et raffinées.

10. Quel est le débitmètre d’huile le plus rentable ?
Pour les huiles propres et peu visqueuses comme le diesel, le débitmètre à turbine pour liquides est généralement l'option la plus économique. Pour les applications plus visqueuses ou exigeantes où le coût reste un facteur déterminant, le débitmètre à engrenages ovales offre le meilleur rapport qualité-prix.
