Qu'est-ce qu'un débitmètre Coriolis et comment fonctionne-t-il ?

Le débitmètre Coriolis figure parmi les débitmètres les plus précis du marché, affichant une exactitude de ±0,1 % à ±0,5 %. Il mesure directement le débit massique plutôt que le débit volumique, ce qui garantit des mesures indépendantes des variations de température, de pression ou de viscosité du fluide. Cette caractéristique lui permet de fonctionner de manière fiable dans un large éventail d'applications : fluides à haute viscosité, produits chimiques, gaz et secteur pétrole et gaz.

Son coût initial dépasse celui des autres technologies de mesure, mais le retour sur investissement est significatif. L'absence de pièces mobiles, combinée à une maintenance réduite et des intervalles d'étalonnage de 5 à 10 ans, permet de réduire le coût total de possession sur 10 ans de 15 à 25 % par rapport aux technologies alternatives. Dans les industries où la précision des mesures impacte directement les revenus, notamment pour le transfert de propriété dans le secteur pétrolier et gazier, la précision de ±0,1 % à ±0,5 % impose la technologie Coriolis comme la référence incontournable.

Comment fonctionne un débitmètre Coriolis ?

Également appelé débitmètre massique ou débitmètre inertiel, un débitmètre Coriolis exploite le principe de l'inertie. Lorsqu'un fluide traverse un tube en vibration, il génère une force qui provoque la torsion de celui-ci. L'amplitude de cette torsion est directement proportionnelle au débit massique. Les capteurs intégrés à l'appareil convertissent ensuite cette déformation en un signal de débit linéaire exploitable.

Les premiers modèles Coriolis ne comportaient qu'un seul tube incurvé, mais la faible épaisseur de leurs parois les rendait sensibles aux vibrations parasites. Les compteurs modernes privilégient une configuration à deux tubes aux parois renforcées, ce qui améliore considérablement leur durabilité, réduit la consommation énergétique et élimine les perturbations vibratoires.

En fonctionnement, les deux tubes vibrent en opposition de phase grâce à des bobines magnétiques placées à l'entrée et à la sortie. Sans circulation de fluide, les signaux sinusoïdaux captés aux deux extrémités sont parfaitement en phase. Dès qu'un fluide circule, les tubes se déforment sous l'effet Coriolis, créant un déphasage temporel. Ce déphasage, mesuré en microsecondes, est proportionnel à la masse du fluide en mouvement et permet ainsi de calculer le débit massique avec précision.

Avantages des débitmètres Coriolis

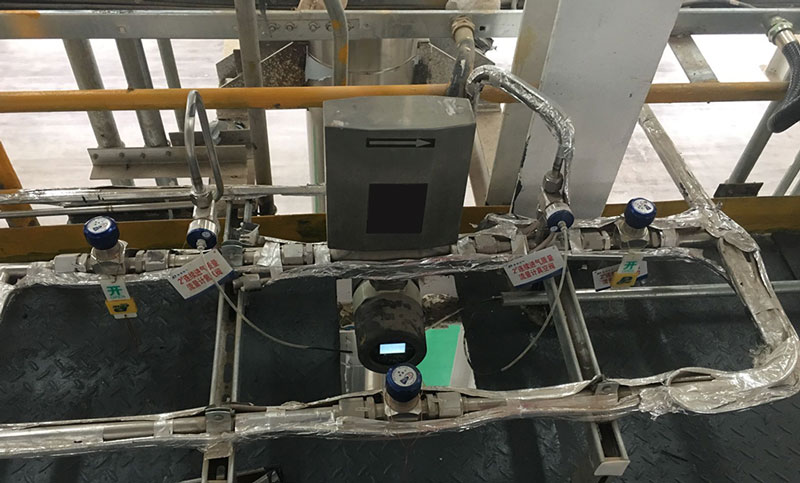

✅ Précision maximale. Les débitmètres Coriolis offrent une précision de mesure de ±0,1 % à ±0,5 %. Contrairement aux débitmètres volumétriques, cette précision reste stable même en cas de variations de température, de pression ou de vitesse d'écoulement du fluide. C'est pourquoi ils s'imposent dans les applications de mesure critiques telles que le transfert de propriété et le contrôle des procédés.

✅ Absence de pièces mobiles. Sans pièces mobiles susceptibles de s'user, les besoins en maintenance sont minimes et les intervalles d'étalonnage atteignent généralement 5 à 10 ans.

✅ Mesure directe du débit massique. Les débitmètres Coriolis mesurent directement le débit massique, et non le volume. Ils sont donc parfaitement adaptés aux matériaux vendus au poids ainsi qu'aux applications pétrolières et gazières où la valeur du produit est calculée en unités énergétiques telles que les BTU.

✅ Mesure multiparamètre. Un seul débitmètre Coriolis peut mesurer simultanément le débit massique, la densité, la température et la concentration du fluide. Cela élimine le besoin de plusieurs instruments et réduit considérablement les coûts d'installation.

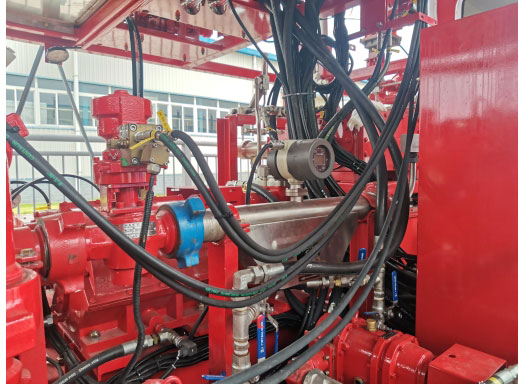

✅ Convient aux gaz. Les mesures étant insensibles aux variations de température et de pression, les débitmètres Coriolis se révèlent particulièrement fiables pour la mesure du débit de gaz, domaine où ces variables fluctuent le plus.

Vous voulez savoir comment l'effet Coriolis se compare aux autres technologies ? Consultez Débitmètre Coriolis vs débitmètre magnétique et compteur de masse thermique vs compteur Coriolis.

Où utiliser un débitmètre Coriolis ?

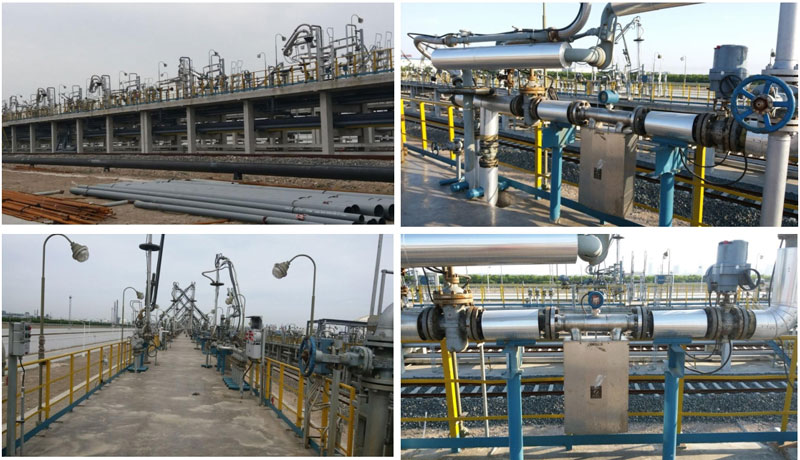

Les débitmètres Coriolis s'imposent dans de nombreux secteurs industriels où la précision des mesures de débit est critique : pétrole et gaz, pétrochimie, agroalimentaire, pharmacie et traitement de l'eau. Ils représentent un choix optimal pour les fluides très visqueux, les substances corrosives et toute application exigeant la mesure simultanée du débit massique, de la densité, de la température et de la concentration avec un seul instrument.

Quelle est la précision d'un débitmètre Coriolis ?

Les débitmètres Coriolis affichent une précision de ±0,1 % à ±0,5 % de la valeur mesurée, ce qui les place parmi les appareils les plus précis du marché. Cette exactitude reste stable, indépendamment des variations de température, de pression ou de viscosité du fluide mesuré.

À quelle fréquence un débitmètre Coriolis nécessite-t-il un étalonnage ?

L'un de leurs principaux atouts réside dans la faible fréquence de réétalonnage. L'intervalle typique s'étend de 5 à 10 ans, contre un étalonnage annuel pour d'autres technologies de débitmétrie. Cela permet de réduire significativement les coûts d'exploitation sur le long terme.

Un débitmètre Coriolis fonctionne-t-il avec des fluides à haute viscosité ?

Oui, c'est justement l'une des applications où les débitmètres Coriolis excellent. Leur conception tubulaire sans obstruction ni pièces mobiles permet une mesure précise de fluides visqueux tels que la mélasse, l'asphalte, le latex, les résines et les huiles lourdes.

Combien coûte un débitmètre Coriolis ?

L'investissement initial est supérieur de 20 à 40 % par rapport à d'autres technologies telles que les débitmètres à turbine ou à pression différentielle. Toutefois, le coût total de possession sur 10 ans peut être réduit de 15 à 25 % grâce à une maintenance minimale et une excellente longévité. Silver Automation Instruments propose des débitmètres Coriolis à partir de 3 000 USD, livrés directement depuis son usine en Chine.

Quels fluides un débitmètre Coriolis peut-il mesurer ?

Il mesure pratiquement tous les fluides : liquides (eau, huile, produits chimiques, produits alimentaires), gaz (gaz naturel, azote, CO₂), vapeur, fluides cryogéniques et écoulements diphasiques. Particulièrement prisé dans les secteurs pétrolier et gazier, agroalimentaire, pharmaceutique et chimique.
