Principe de fonctionnement du débitmètre à engrenages ovales

La mesure précise du débit des liquides est essentielle dans les domaines de la dynamique des fluides et du contrôle des procédés industriels. Parmi les nombreuses technologies disponibles sur le marché, le débitmètre à engrenages ovales est une option particulièrement robuste, précise et fiable, notamment pour les applications difficiles avec des fluides visqueux. Son principe de fonctionnement, similaire à celui d'un débitmètre volumétrique (DP), allie élégance par sa simplicité mécanique et performances exceptionnelles.

Cet article complet explore la construction du débitmètre à engrenages ovales , le mécanisme qui convertit le mouvement mécanique en données précises, ses principaux avantages et ses utilisations industrielles les plus populaires.

Qu'est-ce qu'un débitmètre à déplacement positif ?

Avant d'explorer les spécificités de la conception des engrenages ovales, il est essentiel de comprendre à quelle catégorie ils appartiennent. Les débitmètres volumétriques sont des instruments volumétriques qui mesurent le débit en captant de manière répétée un volume fixe et connu de fluide et en le faisant passer de l'entrée à la sortie. Le volume total de fluide écoulé est la somme de ces volumes discrets.

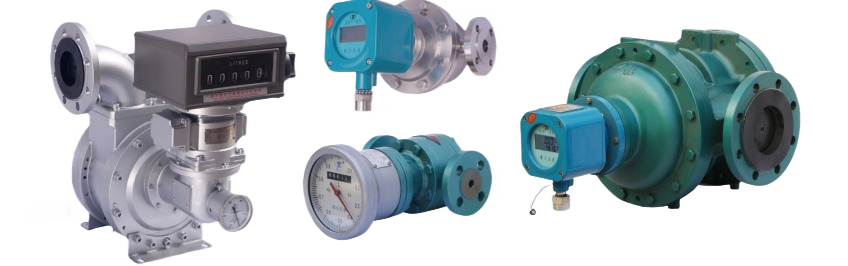

Contrairement aux débitmètres inférentiels qui déduisent le débit de la vitesse (comme les débitmètres à turbine ou à vortex), les débitmètres à engrenages volumétriques mesurent directement le volume. Cette différence fondamentale explique leur excellente précision et leur faible influence des propriétés du fluide, telles que la viscosité et la masse volumique. Le débitmètre à engrenages ovales est l'un des modèles les plus populaires et les plus performants de la famille des débitmètres à engrenages volumétriques.

Principe de fonctionnement : un battement de cœur mécanique

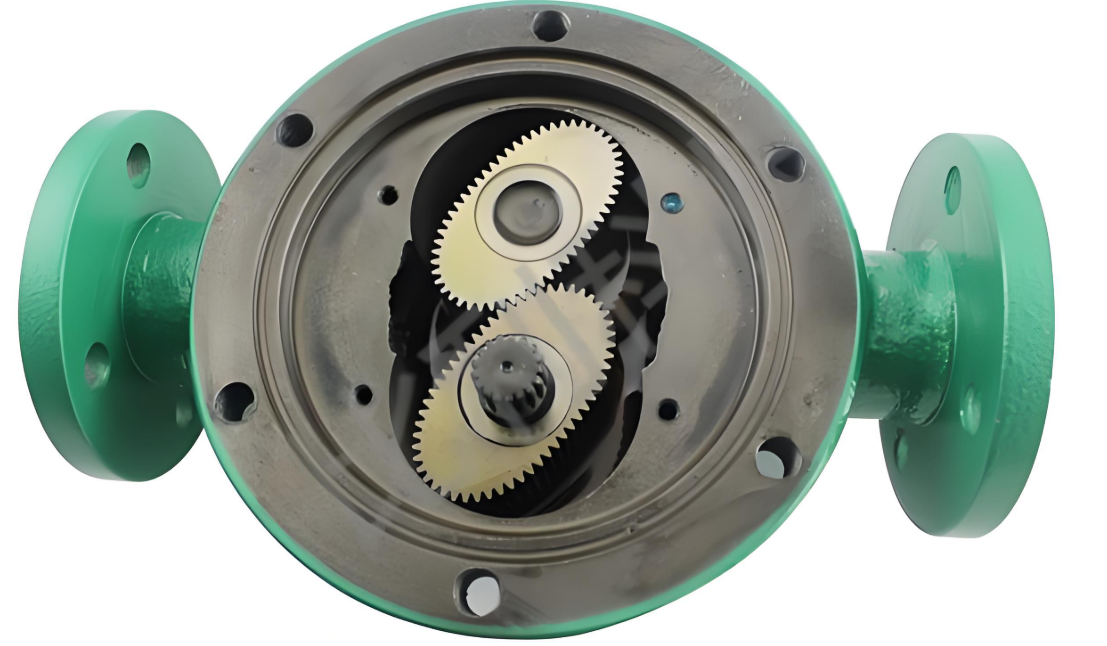

Le cœur du débitmètre à engrenages ovales est constitué de deux engrenages ovales (également appelés rotors) usinés avec précision et emboîtables, logés dans une chambre de mesure à tolérances serrées. Le fonctionnement est un cycle continu en quatre étapes qui garantit un processus de mesure fluide et ininterrompu.

Voici une description étape par étape de son fonctionnement :

Étape 1 : Entrée de fluide et piégeage initial

Lorsque le liquide pénètre dans l'entrée du compteur, la force du fluide en écoulement crée une différence de pression qui agit sur les engrenages. Cette pression entraîne la rotation du premier engrenage ovale. Lors de cette rotation, un petit volume de liquide, précisément déterminé, est emprisonné dans l'espace en forme de croissant entre le bord extérieur de l'engrenage et la paroi intérieure de la chambre de mesure.

Étape 2 : Rotation et transfert

Le premier engrenage, désormais en mouvement, entraîne le second. En poursuivant sa rotation, le premier engrenage dépasse l'orifice d'entrée, le scellant momentanément, et commence à entraîner le fluide emprisonné vers l'orifice de sortie du compteur.

Étape 3 : Piégeage simultané par la deuxième vitesse

Pendant que le premier engrenage évacue son fluide, le second effectue simultanément la même action de piégeage de l'autre côté de la chambre. Il retient un volume identique et fixe de fluide dans son propre espace en forme de croissant, assurant ainsi la continuité du processus de mesure.

Étape 4 : Décharge et répétition du cycle

Le deuxième engrenage tourne alors et évacue le volume de fluide emprisonné, tandis que le premier engrenage entame un nouveau cycle de piégeage. Ce mouvement synchronisé et engrené des deux engrenages ovales assure une étanchéité permanente entre les orifices d'entrée et de sortie, empêchant ainsi tout liquide non mesuré de contourner le système. Le processus se répète sans interruption, assurant une mesure de débit fluide et continue.

Pour chaque rotation de 360 degrés de l'engrenage, un volume spécifique et fixe de liquide est déplacé. Ce volume étant connu et constant, le débit volumétrique total du compteur est simplement la somme de ces volumes discrets. Le débit est donc directement et linéairement proportionnel à la vitesse de rotation des engrenages.

Du mouvement mécanique aux données numériques

Bien que le principe mécanique soit simple, ce mouvement doit être converti en un signal électronique exploitable par les systèmes de contrôle modernes. Ceci est réalisé grâce à un système sophistiqué de capteurs et d'émetteurs.

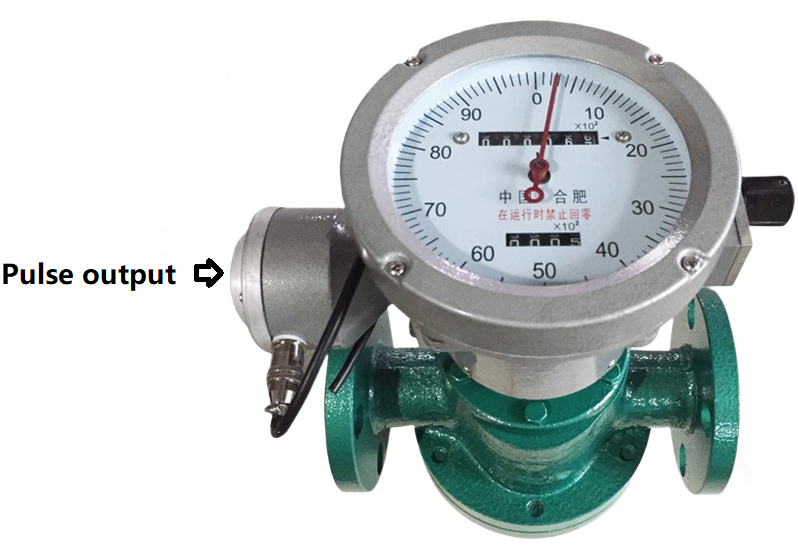

De puissants aimants permanents sont intégrés à l'un ou aux deux engrenages ovales. Un capteur, généralement un capteur à effet Hall ou un interrupteur Reed, est monté à l'extérieur du boîtier du compteur, à proximité immédiate des engrenages en rotation.

Lorsque les engrenages tournent, les aimants intégrés passent devant le capteur. Chaque passage d'un aimant génère une impulsion électrique. La conception garantit qu'un nombre précis d'impulsions est généré pour chaque rotation complète de l'engrenage.

Un transmetteur ou un écran à microprocesseur effectue ensuite l'étape finale. Il compte ces impulsions haute résolution sur un intervalle de temps spécifique. Connaissant le volume exact déplacé par impulsion, l'instrument peut calculer avec précision :

Débit : Le volume de liquide passant à travers le compteur par unité de temps (par exemple, litres par minute ou m3/h).
Volume totalisé : Compte cumulé du volume total de liquide qui a traversé le compteur depuis la dernière réinitialisation.

Principaux avantages du débitmètre à engrenages ovales

Le principe de fonctionnement unique du compteur à engrenages ovales offre plusieurs avantages significatifs :

* Haute précision et répétabilité : atteignant fréquemment une précision de ± 0,5 % ou plus, ils comptent parmi les appareils de mesure les plus précis du marché. Leur excellente répétabilité est assurée par leur déplacement positif.

* Idéal pour les fluides visqueux : c'est sans doute leur principal atout. Contrairement à de nombreuses autres technologies (comme les débitmètres TUF ou à vortex) qui présentent des difficultés avec les liquides épais, les débitmètres à engrenages ovales permettent de mesurer avec précision et facilité les huiles, les carburants, les graisses, les résines et les sirops.




* Insensibilité au profil d'écoulement : ils ne nécessitent pas de canalisations droites en amont ou en aval, ce qui les rend faciles à installer dans des espaces restreints où d'autres débitmètres ne conviendraient pas.

* Excellente mesure à faible débit : ils peuvent maintenir une grande précision même à des débits très faibles.

* Aucune alimentation requise (pour le débitmètre à engrenages ovales de type mécanique) : les modèles simples peuvent être équipés d'un registre et d'un affichage purement mécaniques, ce qui les rend parfaits pour les endroits éloignés ou dangereux où l'alimentation n'est pas disponible.

Applications et industries courantes

La polyvalence et la robustesse des débitmètres à engrenages ovales en font un choix privilégié dans de nombreux secteurs :

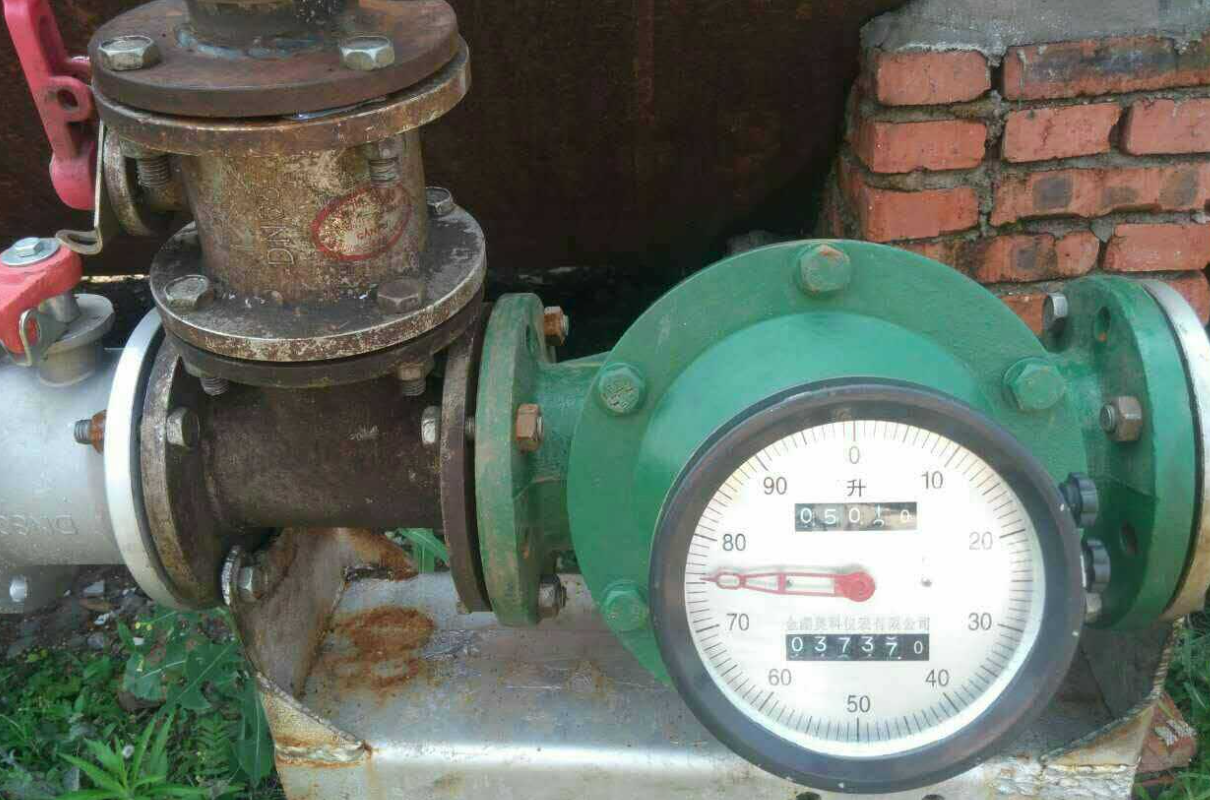

* Carburant et huile : Distribution d'essence, de diesel et de kérosène ; surveillance de la consommation de carburant des chaudières et des générateurs ; mesure des huiles lubrifiantes.

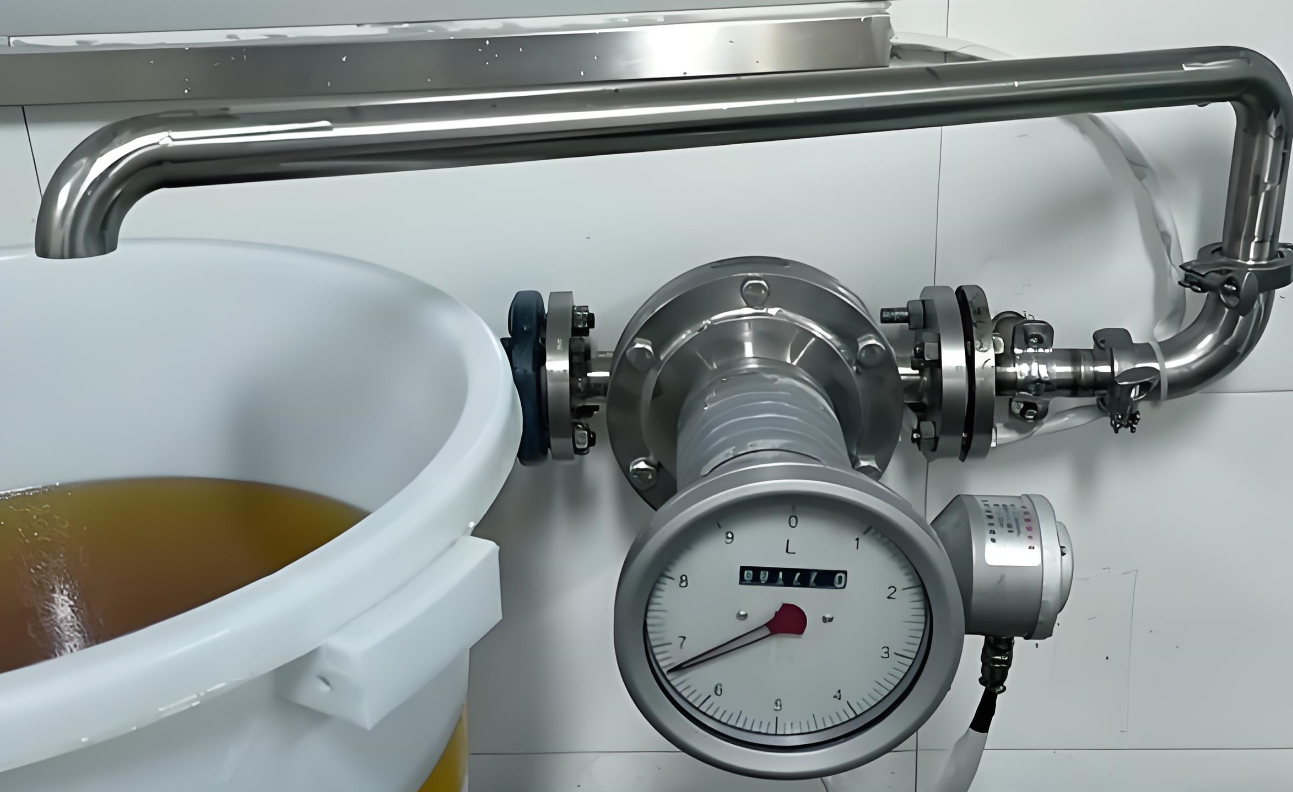

* Produits chimiques : Dosage et injection précis d'additifs, de catalyseurs et de polymères.
* Alimentation et boissons : Mesure d'ingrédients visqueux comme les sirops, le chocolat et les huiles végétales.
* Pâtes et papiers : Manipulation d'additifs chimiques et de revêtements.
* Transfert de garde : Mesure de haute précision pour la facturation et le contrôle des stocks de liquides de valeur.

Limites à prendre en compte

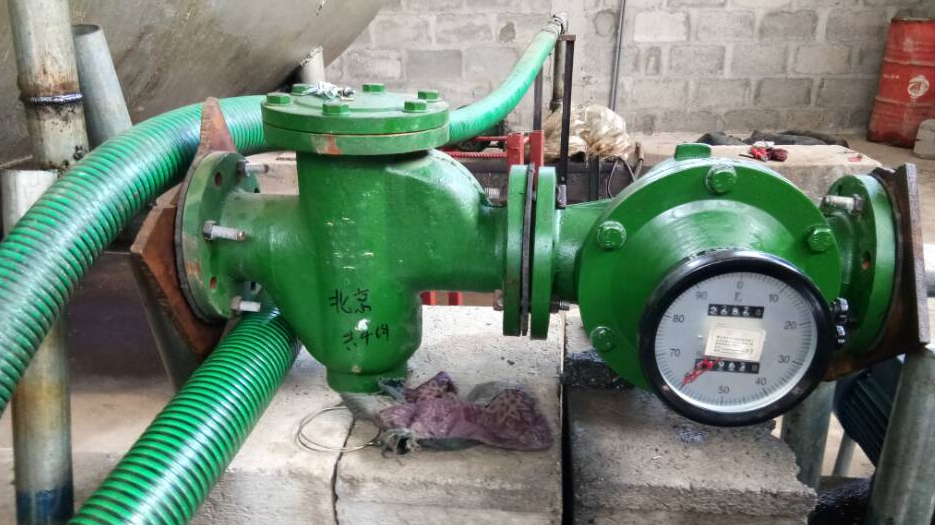

Bien qu'incroyablement efficaces, les débitmètres à engrenages ovales présentent deux inconvénients principaux. Premièrement, ils sont destinés uniquement aux liquides propres. Les particules abrasives ou les solides peuvent user et endommager les engrenages usinés avec précision, compromettant ainsi la précision. Une filtration adéquate est souvent indispensable. Deuxièmement, ils entraînent une perte de charge plus importante que les débitmètres non intrusifs comme les débitmètres magnétiques ou à ultrasons.

Conclusion

Le fonctionnement du débitmètre à engrenages ovales témoigne de la puissance d'une ingénierie mécanique innovante. Ses rotors emboîtables lui permettent de mesurer directement des volumes discrets de fluide, offrant un niveau de précision et de fiabilité inégalé, notamment pour les liquides difficiles et visqueux. Sa conception simple et robuste offre un excellent rapport qualité-prix et une fiabilité optimale pour les applications critiques de mesure de débit, tout en garantissant une longue durée de vie et un entretien minimal. Le débitmètre à engrenages ovales reste un choix de choix pour tout procédé exigeant précision, fiabilité et adaptabilité.

La vidéo ci-dessous montre clairement comment fonctionne le débitmètre à engrenages ovales
