Débitmètres à temps de réponse milliseconde : la clé d'une distribution rapide et précise du sol

Dans le monde industriel actuel, vitesse et précision vont de pair. De nombreuses chaînes de montage fonctionnent désormais à des cadences si élevées que même une fraction de seconde peut faire la différence. Récemment, l'un de nos clients nous a contactés avec un défi de taille : il devait mesurer le débit de solvant MEK (méthyléthylcétone) lors de l'assemblage de pièces en plastique.

Le plus difficile ? Chaque application ne durait que 100 à 300 millisecondes – soit moins d'un clin d'œil – et le volume de solvant variait de 0,01 ml à 0,75 ml à une pression d'environ 20 psi. La question était simple : un débitmètre pouvait-il réellement « voir » et mesurer un phénomène aussi rapide ?

Pourquoi cela a été un tel défi

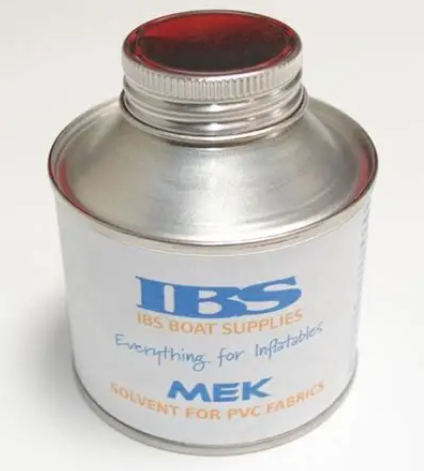

Le MEK est un solvant volatil qui nécessite une manipulation prudente. Mesurer des quantités aussi infimes en si peu de temps est déjà difficile, mais le réaliser de manière fiable et répétée dans un processus automatisé est encore plus complexe.

La plupart des débitmètres traditionnels ne sont tout simplement pas conçus pour cela. Soit ils réagissent trop lentement, soit ils nécessitent un débit plus important pour être précis, soit ils ne supportent pas bien les solvants comme le MEK. Pour notre client, il était hors de question de deviner ; il avait besoin de certitude, à chaque cycle.

Pourquoi nous avons choisi un débitmètre massique Coriolis

C'est là que les débitmètres massiques à effet Coriolis modernes se distinguent. Contrairement aux débitmètres mécaniques à engrenages ou à pistons, un débitmètre à effet Coriolis mesure directement le débit massique grâce à l'effet Coriolis. Cela signifie qu'il ne tient pas compte de la pression, de la température ou de la viscosité du liquide ; il mesure simplement la masse réelle qui le traverse.

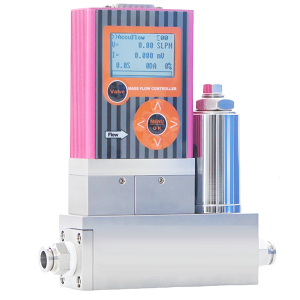

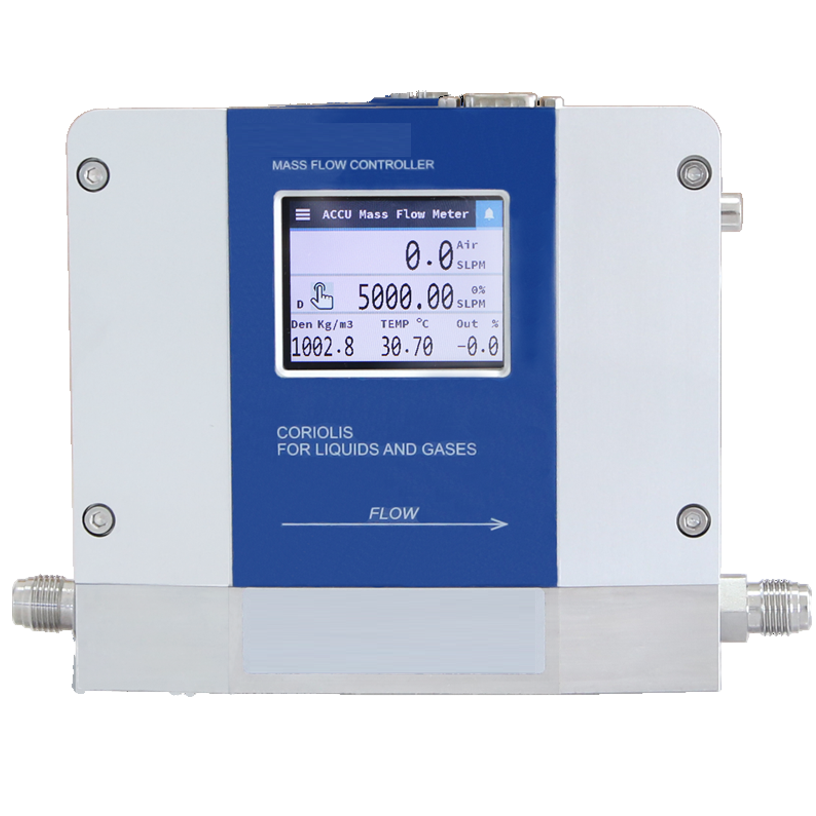

Plus important encore, la dernière technologie Coriolis réagit incroyablement vite. Certains modèles peuvent détecter les variations de débit en quelques millisecondes seulement. Pour notre client, nous avons sélectionné le microdébitmètre massique Coriolis SH-CMF-FE , dont le temps de réponse est inférieur à 0,1 seconde en mode débitmètre et à 0,2 seconde en mode contrôle de débit. C'est suffisamment rapide pour capturer facilement les pics de MEK de 100 à 300 ms.

Qu'est-ce qui fait que cela fonctionne

Voici pourquoi la solution Coriolis s'adapte si bien :
• Réponse instantanée – détecte les changements de débit presque immédiatement
• Précis avec les solvants – précision de ± 0,25 %, même avec des liquides volatils comme le MEK
• Résistance chimique – les pièces en acier inoxydable 316L résistent au MEK
• Large gamme – gère à la fois des débits très faibles et plus importants, le rapport de réduction pour le débitmètre Coriolis atteint 100:1.
• Surconstruit pour la sécurité – conçu pour des pressions bien supérieures à 20 psi
Cela signifiait que notre client pouvait enfin mesurer exactement la quantité de solvant distribuée à chaque injection, à la milliseconde près.

Pourquoi les autres compteurs n'étaient pas suffisants

Nous avons également examiné des alternatives, mais elles présentaient toutes des inconvénients :

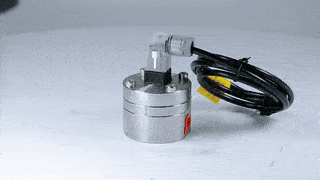

• Compteurs volumétriques (type engrenage ovale) : précis pour un débit constant, mais leurs pièces mobiles ne peuvent pas suivre les impulsions de quelques millisecondes. Ils ajoutent également une perte de charge supplémentaire et le MEK peut endommager les joints.

• D'autres capteurs volumétriques : débitmètre à turbine , pression différentielle ou capteurs thermiques fonctionnent tous bien dans des applications plus lentes, mais ils n'ont tout simplement pas la vitesse de réaction nécessaire ici.

En bref, le Coriolis était la seule technologie capable de répondre à la demande.

La vue d'ensemble

Ce projet illustre parfaitement l'évolution de l'automatisation de l'assemblage. Les cycles de distribution se mesurent désormais en millisecondes, les volumes en fractions de millilitre, et les exigences de qualité sont plus strictes que jamais. Les débitmètres de ces systèmes ne sont plus de simples « instruments de mesure » : ils font partie intégrante de la boucle de contrôle en temps réel qui garantit une qualité produit constante.

Regard vers l'avenir

Avec l'accélération constante des lignes de production, le besoin de mesures de débit à la milliseconde près ne fera que croître. Ce qui était autrefois un « avantage » devient rapidement une exigence. Le succès rencontré par notre client avec le débitmètre Coriolis SH-CMF-FE démontre qu'il est non seulement possible, mais aussi pratique d'obtenir des mesures fiables dans ces applications ultra-rapides.

Conclusion

Mesurer 0,01 ml de MEK en 100 millisecondes paraît presque impossible, mais avec la technologie adéquate, ce n'est plus le cas. En allant au-delà des débitmètres conventionnels et en utilisant une solution Coriolis à réponse rapide, notre client dispose désormais d'un contrôle précis et fiable de son processus de distribution.

Il ne s'agit pas d'un seul projet. C'est un aperçu de l'avenir de la fabrication, où chaque milliseconde compte et où les débitmètres avancés font la différence entre « assez bon » et véritablement exceptionnel.

Vous trouverez ci-dessous un aperçu détaillé de notre micro-débitmètre Coriolis.
