Microdébitmètre pour liquides
Le microdébitmètre de la série LC-M est un type de débitmètre volumétrique, capable de détecter des débits de liquide ultra-faibles, aussi faibles que 0,5 ml/min , mais peut tout de même maintenir une précision aussi élevée que 0,5 % de la pleine échelle. Il s'agit d'un type de micro-débitmètre PD pour la mesure précise du débit de liquides à très faible débit ou en très faible quantité. microdébitmètre peut prendre des mesures de débit de liquide, y compris débitmètre à faible débit pour eau Il est largement utilisé dans les systèmes hydrauliques, l'industrie de la lubrification et l'industrie de la peinture pour la mesure des fluides à faible débit.
Principe du microdébitmètre série LC-M
Dans la cavité du microdébitmètre, deux engrenages s'engrènent pour former des rotors. Ces deux engrenages et la chambre constituent un volume fixe. Le débit du liquide est mesuré en calculant le nombre de passages à travers ce volume standard pendant une période donnée.
Applications des microdébitmètres pour liquides
Ce type de microdébitmètre est principalement utilisé dans les adhésifs et les polymères, mais peut également servir pour de nombreux fluides courants, notamment dans le secteur de l'eau et pour les essais hydrauliques. Par exemple, les produits du fabricant peuvent être utilisés avec des solvants, des pigments et des adhésifs, des dispersants, des polymères, des polycondensats, du glucose, des solutions organo-inorganiques, des solutions enzymatiques, de l'essence, des fiouls, des lubrifiants, des produits liquides bruts ou intermédiaires, et d'autres produits chimiques liquides.
Spécifications techniques du débitmètre à faible débit
- Haute précision : +/-0,5 fs
- Le microdébitmètre LC-M convient aux liquides dont la viscosité est inférieure à 2000 mPa.s et peut être transformé en microdébitmètre à haute viscosité ;
- Température des fluides : -30 à 80 °C, température élevée optionnelle jusqu'à 250 °C
- Pression de service : Standard 725 PSI, max 14503 PSI ;
- Sortie : sortie d’impulsion Hall, NPN ou PNP, microdébitmètre numérique ;
- Fréquence maximale : 0,03 ml/p
- Alimentation : 4-26 V CC
- Connexion du processus : Thread
- Matériau : acier inoxydable 316L, aluminium ou PPS
- Convient pour les canalisations : 3/8", 1/4 po, 1/2 po, 3/4 po, 1 po ;
Tableau de la plage de débit des microdébitmètres :
- LC-M2 Plage de débit : 0,5 à 150 ml/min
- LC-M5.2 Plage de débit : 1-400 ml/min
- LC-M5.1 Plage de débit : 1 à 800 ml/min
- Plage de débit du LC-M6 : 0,5 à 100 L/h
- Plage de débit du LC-M9 : 6 à 600 L/h
- Plage de débit LC-M12 : 0,3 à 30 L/min
- Plage de débit LC-M25-AL : 0,5 à 100 L/min
Installation d'un microdébitmètre à faible débit

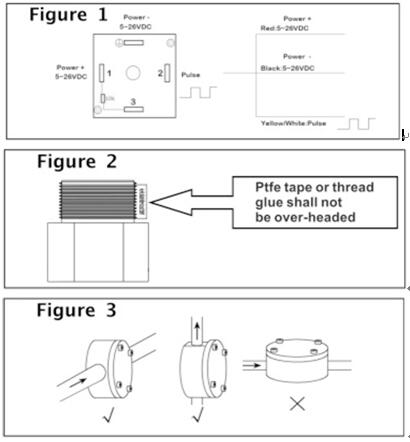

- Exigences de nettoyage de la canalisation : Nettoyer soigneusement la canalisation avant l’installation et installer un filtre en amont du microdébitmètre (filtre recommandé de 200 mesh ou plus) afin d’empêcher toute pénétration de débris dans le débitmètre. Lors de l’installation, veiller à ce qu’aucune saleté ni impureté ne pénètre à l’entrée du fluide. Porter une attention particulière au joint de la conduite d’alimentation (Figure 2).
- Instructions d'installation : L'axe du débitmètre doit être parallèle au sol, c'est-à-dire que le couvercle doit être vertical. Pour la mesure de très faibles débits, l'installation optimale est : entrée par le bas, sortie par le haut. Voir figure 3 ci-dessous.
- Exigences relatives au sens d'écoulement du liquide : le boîtier du débitmètre microfluidique doit être orienté conformément au sens d'écoulement du liquide dans la canalisation installée.
- Pour les canalisations à flux continu de liquide, une vanne de dérivation doit être installée pour un nettoyage régulier. Lors de la vérification des autres instruments installés, veillez à éviter toute infiltration de débris dans le débitmètre à faible débit.
- Exigences d'installation pour les liquides spéciaux (liquides faciles à cristalliser et à solidifier)
- Il est recommandé de prévoir une section de tuyauterie suffisante en amont et en aval du débitmètre chimique à faible débit, et de prendre les mesures nécessaires pour éviter la cristallisation du liquide dans la section de tuyauterie où se trouve le débitmètre. Si le liquide est susceptible de cristalliser, veuillez prendre des mesures pour éviter la cristallisation du liquide dans la section où se trouve le débitmètre.
- Au démarrage comme à l'arrêt, la vanne doit être ouverte lentement afin d'éviter tout choc brutal.
- Il convient d'empêcher tout reflux afin d'éviter les fausses impulsions.
