Meilleurs débitmètres pour l'industrie du verre : Guide pratique de sélection, de dimensionnemen

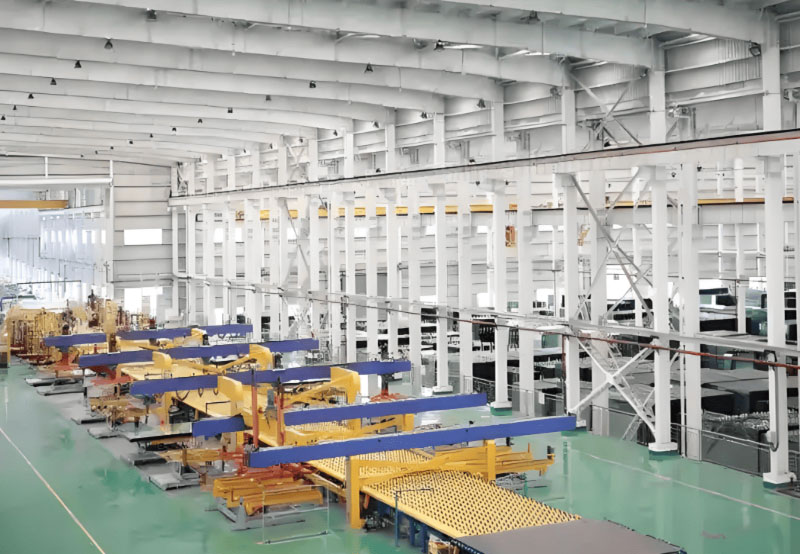

Débitmètres pour verre flotté moderne

La fabrication du verre, et notamment du verre plat moderne, repose sur des fluides de précision. De l'eau potable acheminée par le réseau principal de Marafiq aux circuits d'eau de refroidissement, en passant par le gaz naturel et le GPL, l'oxygène, l'azote, l'hydrogène et l'air comprimé, une mesure fiable du débit garantit la stabilité des fours, la sécurité des bains d'étamage et la constance de la qualité. Ce guide explique quels types de débitmètres industriels conviennent à chaque circuit, comment les dimensionner (4″, 8″, 16″ et 20″ étant les tailles courantes en usine) et les points à prendre en compte concernant la précision, la température et la maintenance. Si vous recherchez un « débitmètre pour eau », un « débitmètre pour gaz naturel », un « débitmètre pour air comprimé » ou un « débitmètre pour oxygène », vous êtes au bon endroit.

débitmètre industriel

Pourquoi les débitmètres sont-ils importants dans les verreries ?

• Stabilité du processus : Des rapports combustible/air et d'enrichissement en O₂ corrects maintiennent l'uniformité de la température du four et réduisent les défauts.
• Optimisation des utilités : La surveillance de l'appoint d'eau des tours de refroidissement , de la purge des turbines à combustion et des circuits en boucle fermée permet de réduire les coûts en eau et en énergie.

• Sécurité et conformité : Un suivi précis du débit des rejets d'eaux usées industrielles (EUI) facilite la production de rapports environnementaux.
• Contrôle qualité : Un flux constant vers le bain d'étain protège la qualité de surface et minimise les inclusions.

Correspondances rapides : ligne → débitmètre recommandé

Eau potable (4 à 8 pouces, jusqu'à 60 °C) :

• Meilleur : Débitmètre électromagnétique (débitmètre magnétique) — aucune perte de pression, haute précision sur les liquides conducteurs, idéal pour la conduite principale d'eau potable , les conduites « miroir » et « à motifs », l'appoint des tours de refroidissement et le réservoir d'expansion en boucle fermée .
• Solution alternative : Mesure du temps de transit par ultrasons pour les mises à niveau par fixation à pince lorsque l’arrêt est difficile ou pour les débitmètres à turbine à liquide

Eau produite par osmose inverse (4″, jusqu’à 50 °C) :

• Idéalement : débitmètre à turbine liquide ou débitmètre à vortex pour une faible conductivité et une résistance à la corrosion ; vérifier la conductivité de l’osmose inverse par rapport aux spécifications du débitmètre.
• Alternative : rotamètre en acier inoxydable .

Eau de refroidissement — circuit ouvert (8–16″) et circuit fermé (20″, jusqu’à 50 °C) :

• Idéalement : compteurs magnétiques pour le réseau principal et les branches de refroidissement N₂/O₂ ; choisir IP68 pour les fosses, grandes tailles avec brides soudées.
• Solution alternative : ultrasons sur les conduites de très grand diamètre ou lorsque la chute de pression doit être nulle.

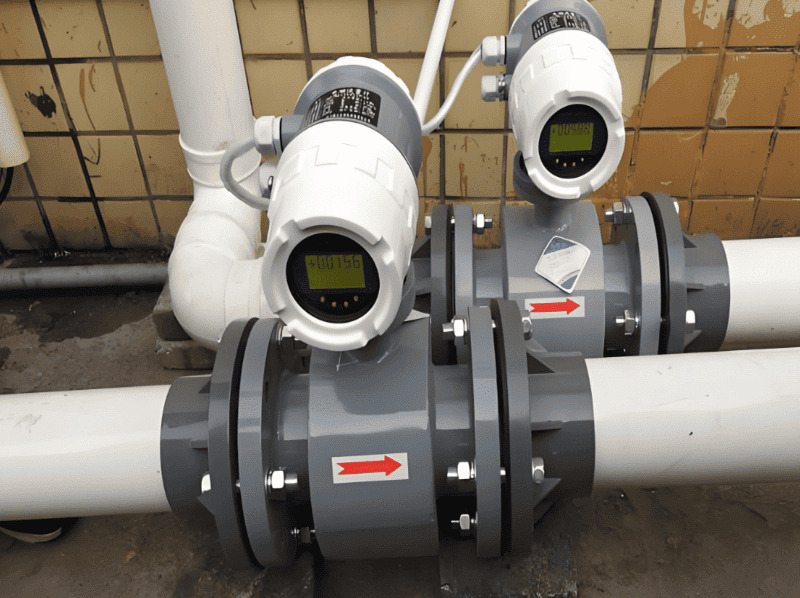

Eau IWW : rejet vers Marafiq et purge CT (4″, jusqu’à 50 °C) :

• Idéalement : un magnétomètre avec revêtement résistant à l’abrasion (par exemple, en caoutchouc dur) ou revêtement en téflon pour les liquides corrosifs et une mise à la terre intégrale ; ajouter une capacité bidirectionnelle si nécessaire.
• Conseil de conformité : Associez-le à un enregistreur de données pour le suivi des débits d’eaux usées .

Gaz naturel (8″) et GPL/GNS (8″) vers la salle des gaz de la chaudière (jusqu’à 60 °C) :

• Idéal : Débitmètre à turbine à gaz pour des mesures de haute précision en matière de transfert de propriété/de transfert avec une faible perte de pression.
• Autre solution : débitmètre à vortex (robuste, moins coûteux) pour gaz propre et sec ; envisager un débitmètre massique thermique, débitmètre de gaz à faible coût pour les grandes canalisations .

Oxygène vers OxiBoost (4″, jusqu’à 60 °C) :

• Meilleur: (débit massique direct, sans compensation de pression/température) ou Coriolis pour une précision maximale.
• Remarque : Assurez-vous que les matériaux et les approbations soient conformes à la norme O₂.

Bain d'azote à étain (4″, jusqu'à 60 °C) :

• Idéalement : masse thermique ou vortex avec compensation de pression/température pour un contrôle stable de la couverture N₂.

Bain d'hydrogène à l'étain (4″, jusqu'à 60 °C) :

• Meilleur : débitmètre massique Coriolis — excellent pour H₂ avec une densité variable ; prend en charge des rapports précis d'atmosphère de bain d'étain, ou en option avec un débitmètre à vortex et un débitmètre à section variable.
• Sécurité : Utilisez des transmetteurs antidéflagrants et des scellés compatibles H₂.

Air comprimé provenant des compresseurs n° 1 à 3 (4″, jusqu’à 60 °C) :

• Idéal : Débitmètre massique thermique pour air comprimé permettant de suivre la valeur de référence, les fuites et l'énergie spécifique (kWh/Nm³).
• Autre option : Vortex si vous préférez une mesure de vitesse avec une construction robuste.

Dimensionnement et précision : faites-le correctement du premier coup

• Diamètre et vitesse de la conduite : La plupart des conduites de 10 à 50 cm (4 à 20 pouces) utilisées dans les verreries visent une vitesse de 0,5 à 3 m/s pour les liquides et de 15 à 30 m/s pour les gaz. Pour une précision optimale, le nombre de Reynolds doit rester dans les limites de spécification du débitmètre.

• Exigences pour les parcours en ligne droite :

• Magnétisme : généralement ≥5D en amont / ≥3D en aval (vérifier auprès du fournisseur).
• Vortex : ≥15D/5D courant.
• Ultrasonique : suivre les indications de comptage des trajets ; double ou quadruple trajet pour les gros tuyaux.

• Objectifs de précision :

• Magnétisme et ultrasons (liquide) : ±0,2–0,5 % du taux .
• Ultrasonique (gaz, garde) : ±0,5–1,0 % .
• Masse thermique (air/gaz) : ±1–2 % de la valeur lue typique.
• Coriolis (H₂, petits traits) : ±0,1–0,2 % du débit massique.

• Température : Vous avez indiqué jusqu’à 50–60 °C, ce qui est largement inférieur aux limites de la plupart des appareils de mesure. Vérifiez les caractéristiques du revêtement, du joint et des composants électroniques.

• Conductivité (pour les conductimètres magnétiques) : s’assurer qu’elle est supérieure à 5–20 µS/cm (selon le fournisseur). Les produits d’osmose inverse peuvent nécessiter des revêtements en PTFE ou une solution à ultrasons.

Meilleures pratiques d'installation pour une haute disponibilité

• Montage : Pour les liquides, installer les magnétomètres sur toute la longueur du tuyau , de préférence horizontalement avec les électrodes à 3 et 9 heures pour éviter les interférences gaz/solides.
• Mise à la terre et blindage : utilisez des anneaux de mise à la terre sur les revêtements non conducteurs et blindez les câbles de signal à l’écart des variateurs de fréquence.
• Vannes d'isolement et dérivations : permettent le remplacement à chaud des transmetteurs et la maintenance sans interrompre la production.
• Alimentation et sorties : standardiser sur 24 V CC lorsque cela est possible ; utiliser 4–20 mA + HART/Modbus pour l’intégration DCS ; prendre en compte les sorties d’impulsions pour les totaux.
• Protection contre les infiltrations : Pour les fosses et les réseaux extérieurs , choisissez des boîtiers IP67/IP68 et revêtus d'époxy.
• Zones dangereuses : les zones à gaz de four, H₂, O₂ nécessitent des approbations ATEX/IECEx ou locales ; choisir des barrières intrinsèquement sûres lorsque cela est nécessaire.

Exemples d'utilisation permettant de réaliser des économies que vous pouvez reproduire

Optimisation des tours de refroidissement

Installez des débitmètres magnétiques sur les conduites d'appoint et de purge pour calculer les cycles de concentration et réduire les coûts en eau et en produits chimiques.

Programme de détection des fuites d'air comprimé

Les compteurs de masse thermique situés au niveau des collecteurs du compresseur et dans les zones de production clés permettent de détecter les fuites et d'établir des références en kWh/Nm³ .

Contrôle du rapport air-carburant

Associez des compteurs de gaz à ultrasons (GN/GPL) à des débitmètres massiques d'oxygène pour stabiliser les profils de chaleur du four et réduire la consommation spécifique de combustible.

Contrôle de l'atmosphère du bain d'étain

La force de Coriolis (H₂ ) et la masse thermique (N₂ ) maintiennent un rapport %H₂/%N₂ précis, améliorant ainsi la finition de surface et réduisant les rejets.

Rapports réglementaires

Le dosage des rejets d'eaux usées industrielles via des compteurs magnétiques simplifie les rapports et les audits environnementaux.
