Qu'est-ce qu'un débitmètre massique d'air et quel est son coût ?

Pour les procédés industriels, les systèmes de chauffage, ventilation et climatisation (CVC) et la gestion de l'air comprimé, il est essentiel de connaître la consommation d'air et de disposer d'un instrument de mesure de débit adapté pour une mesure précise. Un débitmètre massique d'air fournit des mesures précises quelles que soient les variations de température ou de pression. C'est pourquoi il constitue un outil important pour les bâtiments et usines modernes soucieux de réduire leur consommation d'énergie et d'optimiser leurs processus.

Pourquoi avons-nous besoin d'un débitmètre massique d'air ?

De plus en plus d'entreprises et d'usines à travers le monde prennent conscience de l'importance d'une mesure précise du débit d'air massique. Sans une mesure et une surveillance correctes du débit d'air, de nombreuses usines rencontrent des problèmes tels que le gaspillage d'énergie, des processus de production inefficaces et une difficulté et une durée considérables pour la détection des fuites dans les systèmes d'air comprimé. Les débitmètres d'air permettent aux ingénieurs en instrumentation d'assurer un suivi en temps réel, ce qui peut aider les usines à réduire leurs coûts jusqu'à 30 % en détectant les fuites et en optimisant le fonctionnement du système.
Un débitmètre massique numérique pour air fournit des données en temps réel, facilitant ainsi la planification de la maintenance. Les ingénieurs en instrumentation peuvent détecter les problèmes avant qu'ils n'entraînent des pannes coûteuses en surveillant les flux d'air. De plus, la conformité réglementaire dans des secteurs tels que l'industrie pharmaceutique, agroalimentaire et la fabrication de semi-conducteurs exige une preuve écrite des débits d'air ; c'est pourquoi ces capteurs de débit d'air sont si importants pour l'assurance qualité.

Comment fonctionne un débitmètre massique ?

Le débitmètre thermique massique est la méthode la plus courante pour mesurer le débit d'air. Cet instrument fonctionne en mesurant le transfert de chaleur d'un point à un autre. Le capteur comporte deux éléments de détection de température : l'un est chauffé et l'autre non. L'élément chauffé perd de la chaleur au passage de l'air, ce qui explique les différences de température mesurées par les deux capteurs. La quantité de chaleur perdue est directement proportionnelle au débit massique de l'air.
Le principe de fonctionnement de ce débitmètre d'air à dispersion thermique présente plusieurs avantages : il mesure directement le débit massique sans compensation de pression ni de température, il offre une grande précision sur une large plage de débits et fonctionne même à basse pression. Le débitmètre massique thermique pour air comprimé fonctionne selon le même principe et fournit des mesures précises pour l'air comprimé haute pression.

Où utiliser un débitmètre massique pour l'air et l'air comprimé ?

De nombreuses industries utilisent le débitmètre massique pour l'air comprimé . Ces appareils de mesure permettent aux usines de connaître précisément leurs réseaux d'air comprimé et de distribution, et de détecter rapidement les utilisations non autorisées ou inefficaces d'air ou d'énergie comprimée. Dans la fabrication de semi-conducteurs, la mesure et le contrôle précis du débit d'air sont essentiels pour garantir une qualité constante des produits lors du traitement des plaquettes.
La mesure du débit massique d'air est très utile pour les systèmes CVC car elle aide les gestionnaires d'immeubles à optimiser la quantité d'air frais entrant et à maintenir la qualité de l'air à l'intérieur du bâtiment conforme aux normes.
Les usines de traitement chimique ont besoin de données précises sur le débit d'air pour contrôler la combustion et garantir un rapport air/combustible optimal, ce qui maximise le rendement et réduit les émissions et les pertes d'énergie. Des mesures validées du débit d'air sont nécessaires dans les salles blanches pharmaceutiques pour maintenir les environnements classifiés conformes aux normes BPF.

Détails techniques de l'utilisation d'un débitmètre massique thermique pour l'air

Lors de l'achat d'un nouveau débitmètre massique d'air, il est important de connaître ses caractéristiques techniques. La plupart des débitmètres massiques thermiques modernes peuvent mesurer de faibles débits, de 0 à 10 sccm jusqu'à 10 000 scFM, avec une précision de ±1 % de la valeur mesurée et de ±0,5 % de la pleine échelle. Leur principe de mesure permet de détecter des débits à très basse pression.
Le débitmètre massique thermique pour air fonctionne généralement entre -40 °C et 300 °C, et sa pression nominale peut aller du vide à 500 PSI pour certaines applications. Son temps de réponse, généralement inférieur à une seconde, permet aux ingénieurs en instrumentation de contrôler les processus en temps réel. Il dispose de sorties numériques MODBUS RTU et HART, ainsi que de signaux analogiques 4-20 mA et de sorties impulsionnelles. Ces caractéristiques facilitent son intégration aux systèmes SCADA, DCS, PLC et aux plateformes de gestion technique du bâtiment.

Autres technologies de mesure du débit d'air

Il existe quelques autres options, mais la technologie thermique est la plus populaire.

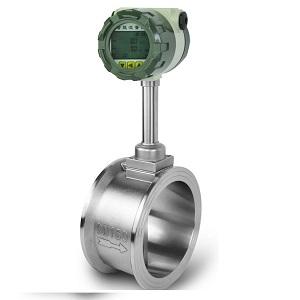

débitmètre à vortex pour mesurer le débit massique d'air

Les débitmètres à vortex peuvent mesurer le débit massique d'air ou d'air comprimé, mais ils nécessitent des capteurs de pression et de température externes pour calculer le débit massique d'air, ainsi que des conditions d'écoulement stables et des seuils de vitesse minimum ; ils ne conviennent pas à l'air à basse pression et à faible débit.

Rotamètres à tube métallique pour mesurer le débit massique d'air

Les rotamètres à tube métallique (débitmètres à section variable) constituent une technologie classique et ancienne qui nécessite des conditions de température et de pression d'air relativement stables pour fournir des mesures précises du débit massique. Ils sont simples d'utilisation et peu coûteux, mais leur fabrication est réalisée avec des paramètres de température et de pression fixes. Par conséquent, si la température et la pression de l'air, comprimé ou non, varient pendant leur utilisation, les mesures seront imprécises.

Débitmètre massique d'air Coriolis pour l'air

Les débitmètres Coriolis sont les plus précis du marché, avec une précision de ±0,5 % de la valeur mesurée pour les gaz et l'air. Ils mesurent le débit massique réel avec une excellente répétabilité. Cependant, leur coût initial élevé les rend inabordables pour la plupart des applications de mesure d'air. Ils sont généralement réservés au contrôle de procédés critiques, où le coût de la précision est justifié. Ils ne conviennent toutefois pas à la mesure d'air à basse pression.

Produits associés

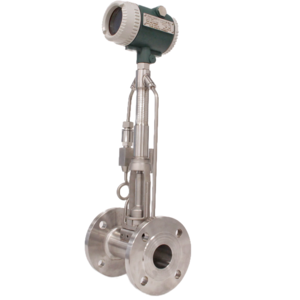

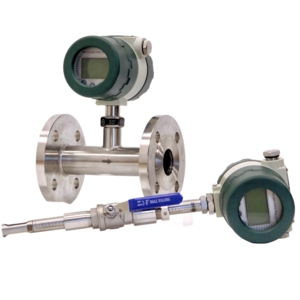

Thermal mass Flow meter for air	Vortex Flow meter for air

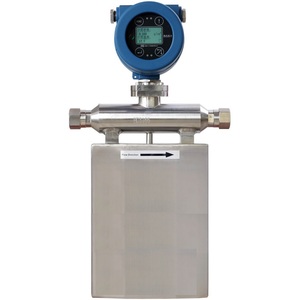

Rotameter for air	Coriolis Flow meter for air

Débitmètre massique d'air : Prix à partir de 800 $

Les contraintes budgétaires influencent fortement le choix. Le prix d'un débitmètre massique d'air varie considérablement selon ses caractéristiques. Par exemple, un modèle de base avec capteur thermique coûte environ 800 $. Un débitmètre massique de remplacement performant, doté d'une sortie numérique simple et d'une plage de débit standard, coûte généralement entre 800 et 900 $, ce qui le rend accessible aux petites et moyennes entreprises.
Le prix d'un débitmètre massique d'air augmente avec l'ajout de fonctionnalités, telles que la résistance aux hautes températures (jusqu'à 300 °C), aux pressions nominales élevées (200 ou 400 psi), la compatibilité avec les protocoles HART ou l'utilisation de différents matériaux pour le capteur de débit. Investir dans un outil fiable permet toutefois de réaliser des économies d'énergie et d'améliorer la maîtrise des processus, assurant souvent un retour sur investissement dans les applications d'air comprimé.

Foire aux questions (FAQ)

Q : Quel type d'entretien nécessite un débitmètre massique thermique ?

A : Il suffit de nettoyer et de vérifier régulièrement les valeurs de zéro et de plage des capteurs pour garantir leur précision.

Q : Que dois-je savoir pour choisir le bon débitmètre massique d'air ?

A : Pour choisir le capteur de débitmètre massique d'air adapté, veuillez nous fournir quelques informations essentielles : la plage de débit attendue (minimum et maximum), le diamètre de la conduite, la pression et la température de service, la nature de l'air (pur ou chargé de particules, par exemple pour l'air d'extraction ou l'air de gaine ), le niveau de précision requis et le type de signal de sortie souhaité (analogique ou numérique). Veuillez également nous indiquer si vous avez besoin d'un affichage local, les exigences en matière de protection contre les explosions et le mode d'installation souhaité ( encastré ou en ligne).

Q : Est-il possible d'utiliser un débitmètre massique pour mesurer l'air à haute température ?

R : Oui, certains débitmètres massiques thermiques spéciaux peuvent mesurer l'air à haute température. Les modèles standard supportent généralement des températures jusqu'à 80 °C, tandis que les modèles haute température peuvent fonctionner jusqu'à 300 °C. Cependant, le prix d'un débitmètre massique pour air est fortement influencé par sa capacité à fonctionner à haute température. Il est impératif de vérifier les exigences de température avant de passer commande, car l'utilisation d'un débitmètre standard en dehors de sa plage de température nominale endommagera le capteur et annulera la garantie.

Q : Combien coûte un débitmètre massique d'air ?

A : Le prix d'un débitmètre massique d'air varie considérablement selon ses caractéristiques et spécifications. Pour les applications de base, les débitmètres massiques thermiques d'entrée de gamme coûtent entre 700 et 800 dollars. Pour l'air, les débitmètres massiques numériques de milieu de gamme, dotés de fonctionnalités standard, coûtent généralement entre 800 et 1 500 dollars. Les modèles haut de gamme peuvent coûter entre 1 500 et 5 000 dollars et offrent des plages de température plus étendues, une précision accrue et des protocoles de communication plus avancés.

Q : Existe-t-il des débitmètres massiques d'air qui coûtent moins de 100 $ ?

A: Les véritables débitmètres massiques industriels à moins de 100 $ sont très difficiles à trouver et déconseillés pour un usage professionnel. Vous trouverez peut-être des rotamètres en plastique basiques ou de simples indicateurs de débit mécaniques à ce prix, mais ils ne sont ni aussi précis, ni aussi fiables, ni aussi complets que de véritables débitmètres massiques. Il est impossible de fabriquer à un prix aussi bas les capteurs complexes, l'électronique et l'étalonnage nécessaires à une mesure précise du débit massique tout en respectant les normes de qualité. Si vous souhaitez un débitmètre massique thermique performant, prévoyez un budget d'au moins 800 à 1 500 $. Opter pour des alternatives très bon marché signifie souvent des mesures erronées, des pannes fréquentes et, à terme, des coûts de remplacement plus élevés.
