Le guide ultime des débitmètres chimiques et acides

Comment choisir le débitmètre adapté aux produits chimiques corrosifs et aux acides

Dans l'industrie chimique, mesurer les fluides avec précision et, surtout, en toute sécurité n'est pas seulement une question d'efficacité ; c'est une exigence fondamentale. Les instruments de mesure de débit présentent un problème spécifique et complexe avec les acides et les produits chimiques. Choisir le bon débitmètre chimique est l'une des tâches les plus importantes pour un ingénieur. En effet, certains acides sont très corrosifs et peuvent endommager les métaux courants, tandis que d'autres sont des solvants précieux qui nécessitent un dosage précis.



Un mauvais choix peut entraîner des pannes d'instruments de débit, des fuites dangereuses, des dosages imprécis et des pertes financières importantes. Ce guide offre un aperçu complet des outils et du matériel nécessaires à une mesure précise du débit des produits chimiques et des acides. Nous aborderons les problèmes, passerons en revue les meilleures technologies de mesure et examinerons certaines utilisations spécifiques. Ce guide complet s'adresse à tous ceux qui doivent mesurer des fluides agressifs et difficiles.

Pourquoi est-il si difficile de mesurer les produits chimiques et les acides ?

La manipulation de produits chimiques ou de fluides corrosifs nécessite plus qu'un simple débitmètre. Les principaux problèmes sont les suivants :

• Corrosion : C'est le point le plus important à surveiller. Les acides forts, les liquides corrosifs et les bases peuvent rapidement attaquer les métaux comme l'acier au carbone, provoquant des pannes de compteurs et des fuites dangereuses.
• Sécurité : Les fuites de produits chimiques toxiques ou inflammables peuvent être très néfastes pour les personnes et l’environnement.
• L'industrie chimique travaille avec des fluides de toutes sortes. Cela inclut des solvants fluides ressemblant à de l'eau, des polymères visqueux, des liquides cryogéniques et des fluides haute température. De plus, la manipulation de fluides agressifs est courante, incluant une large gamme d'acides tels que l'acide chlorhydrique, l'acide nitrique et l'acide sulfurique, ainsi que des boues acides abrasives, des solutions alcalines et des agents oxydants.
• Exigences de pureté : Dans des domaines comme l’électronique ou la pharmacie, le fluide ne doit pas être contaminé par le capteur de débit lui-même.

---

La première étape : le choix des matériaux est primordial

La base de tout débitmètre résistant aux produits chimiques performant repose sur le matériau de construction du capteur de débit (appelé « parties mouillées »). Les parties mouillées, c'est-à-dire tout composant en contact avec le liquide corrosif, doivent être parfaitement compatibles chimiquement.

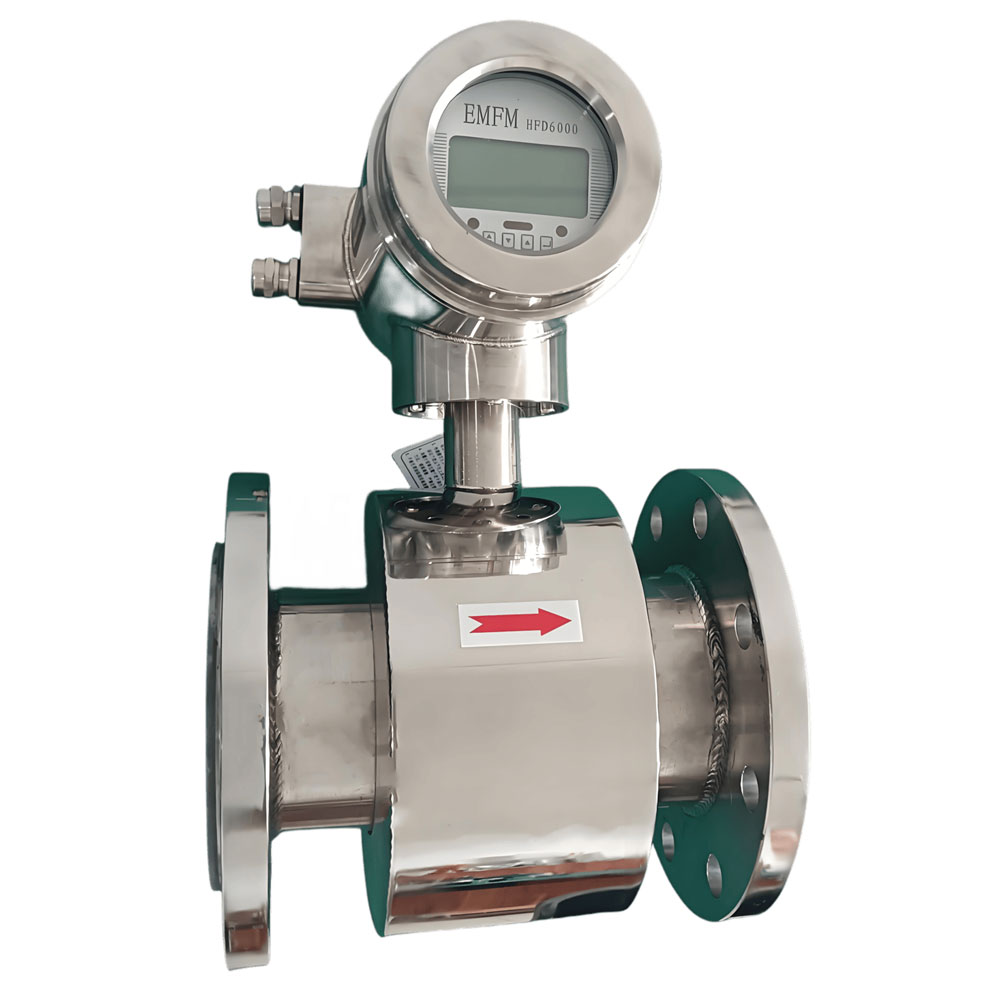

• Acier inoxydable 316L : un choix robuste et polyvalent pour les produits chimiques, acides, solvants et huiles moins agressifs.
• Plastiques (PP, PVDF) : options économiques pour certains acides et bases, souvent utilisés dans [les débitmètres à turbine pour liquides corrosifs] . mais ce type de débitmètre ne peut pas supporter une pression élevée, la pression normale pour un débitmètre en plastique pour acide est d'environ 1 bar.

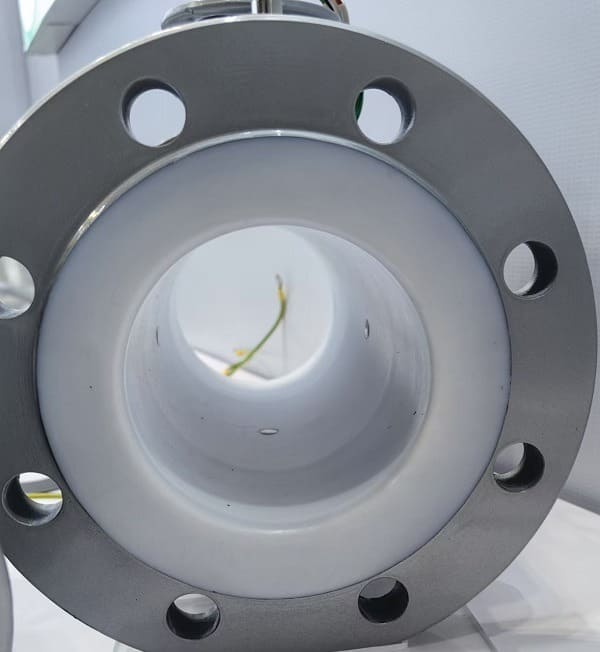

• Revêtements en PTFE/PFA : Ces fluoropolymères sont utilisés comme revêtement à l'intérieur du corps d'un compteur métallique. Ils offrent une résistance chimique quasi universelle et constituent la norme pour les débitmètres magnétiques ou les rotamètres à tube métallique utilisés dans les applications acides.

• Alliages exotiques (Hastelloy, Tantale, Titane) : Pour les produits chimiques les plus agressifs, lorsque l'acier inoxydable est inadapté, ces alliages offrent une résistance supérieure à la corrosion. Le tantale, par exemple, est excellent pour la mesure du débit d'acide sulfurique ou d'acide chlorhydrique (HCl), le platine convient à tous les liquides corrosifs, et le titane peut être utilisé pour mesurer l'eau de mer, l'hydroxyde de potassium, l'hydroxyde de sodium, l'acide phosphorique et d'autres fluides.

---

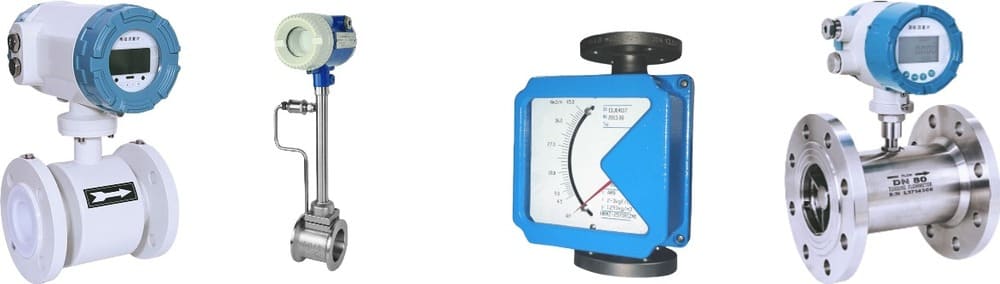

Un guide détaillé sur les technologies de débitmètres chimiques et acides

Aucune technologie n'est parfaite pour tous les produits chimiques. Le choix dépend des propriétés du fluide (conductivité, viscosité, température, pression, présence de solides), de l'objectif de mesure et du budget de l'utilisateur.

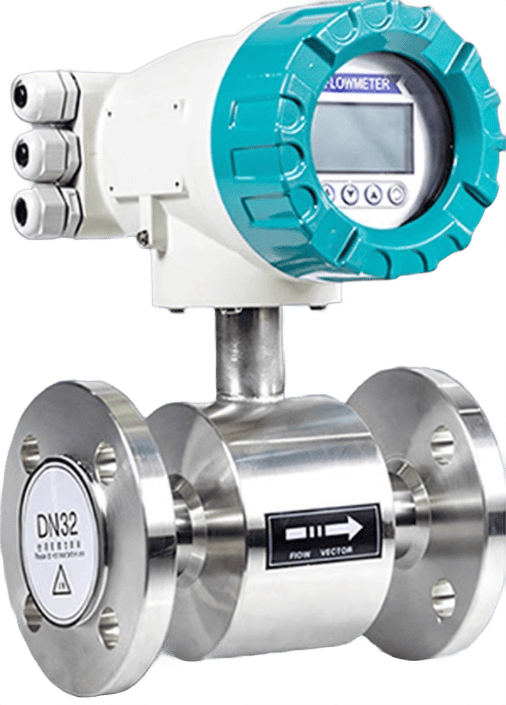

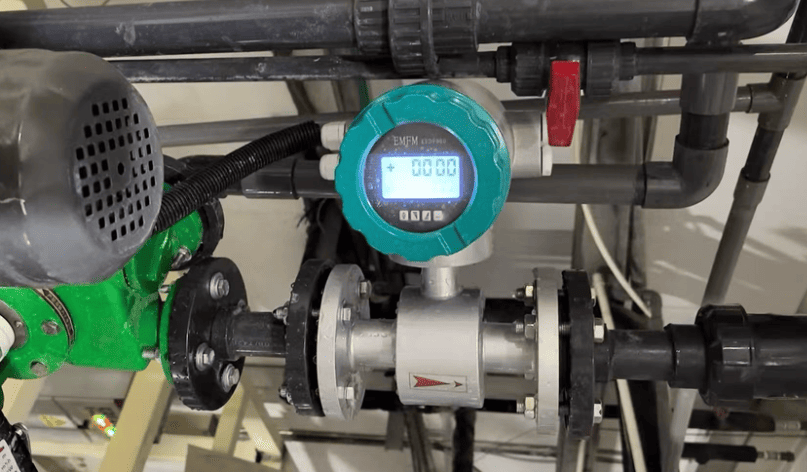

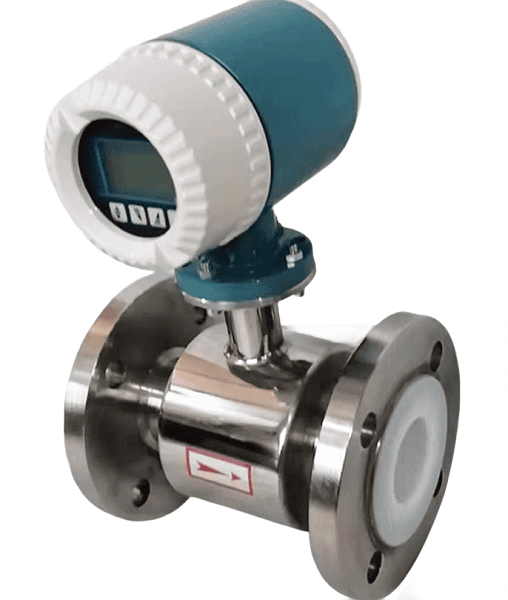

Débitmètres magnétiques : la norme pour les produits chimiques conducteurs

Pour garantir la précision et la longévité de votre débitmètre électromagnétique, il est essentiel de choisir le bon matériau pour le revêtement et l'électrode. Nous avons mis en ligne un guide de sélection complet couvrant les matériaux des pièces en contact avec le fluide, adaptés à une large gamme d'acides, de bases et de milieux chimiques. Ce document vous fournit les conseils d'expert nécessaires pour choisir les matériaux les mieux adaptés à votre application spécifique.

guide de sélection des électrodes et des chemises de débitmètre magnétique

Voici une vidéo pour montrer plus d'informations sur le débitmètre acide de type magnétique.

---

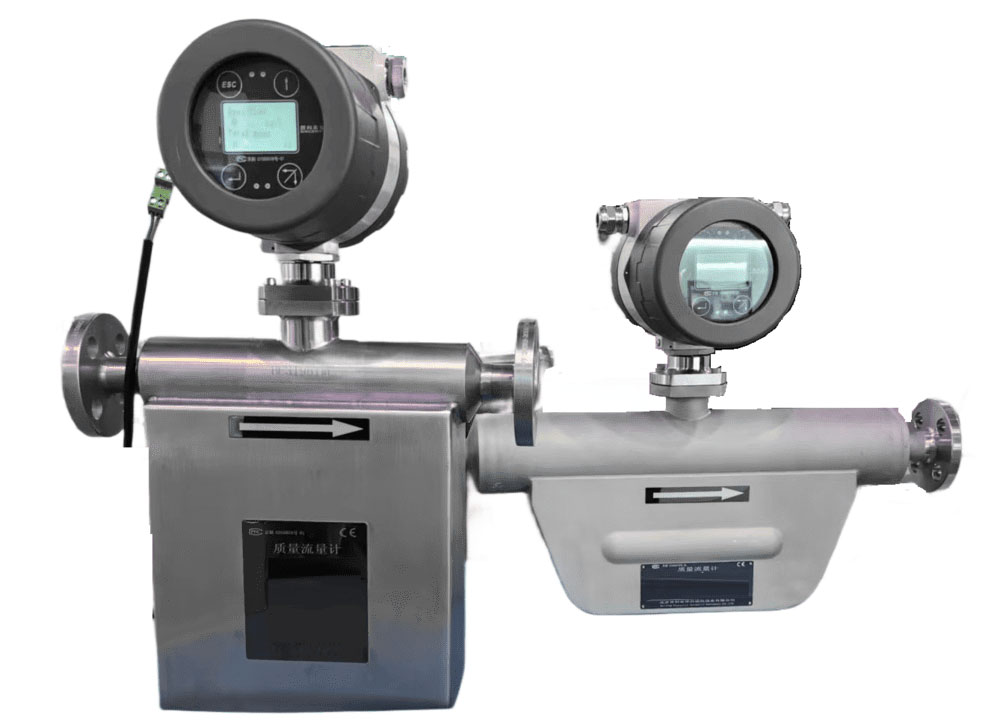

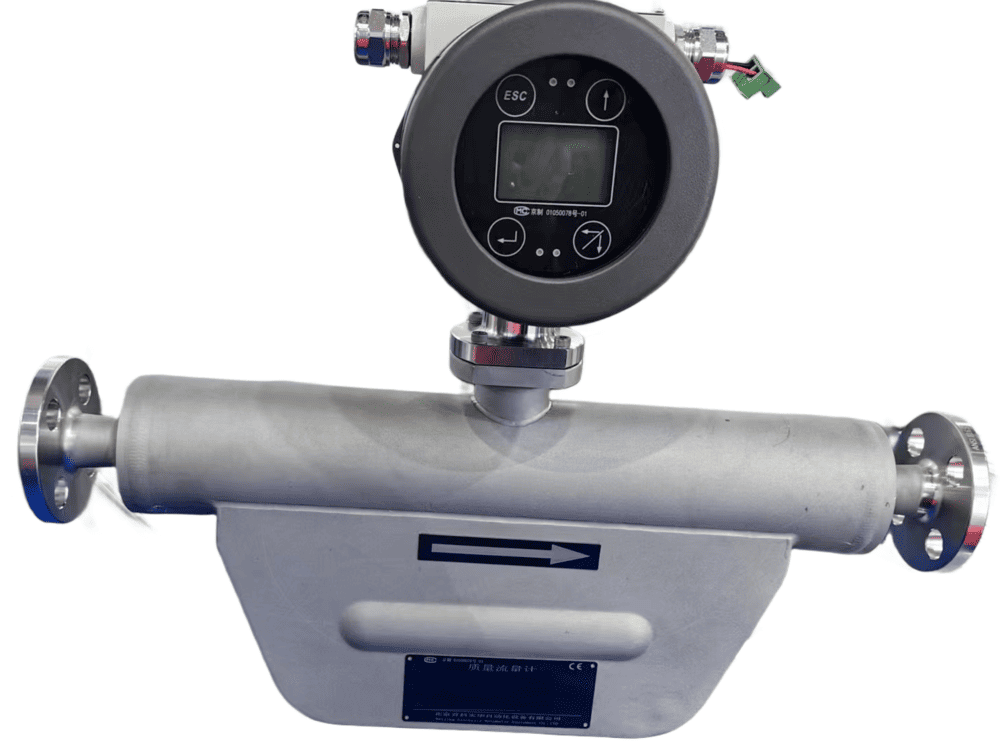

Débitmètres massiques Coriolis : pour une précision et une polyvalence optimales

---

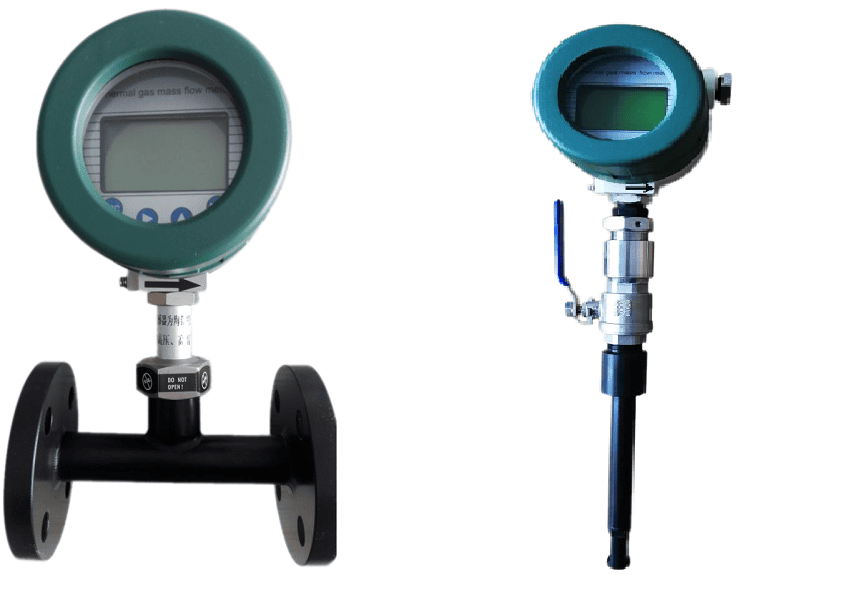

Débitmètres massiques thermiques : le choix idéal pour les gaz corrosifs

---

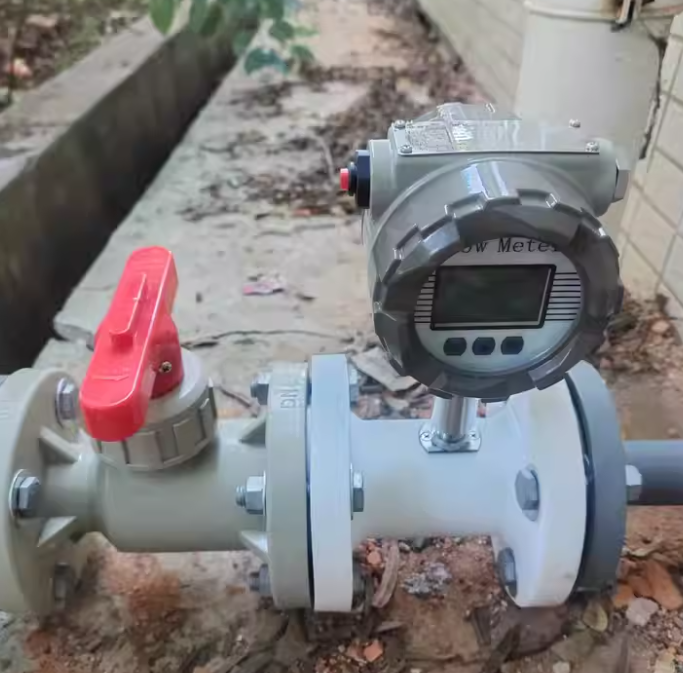

Débitmètres en plastique (débitmètres à turbine et à engrenages ovales)

---

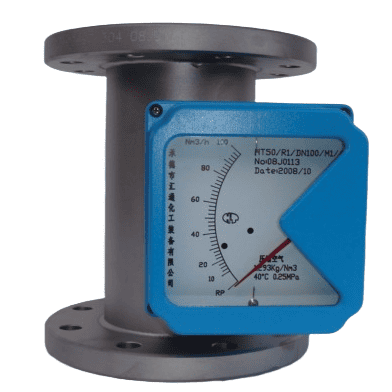

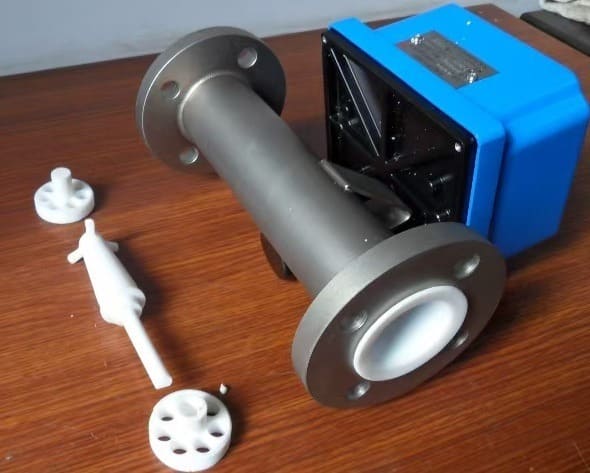

Rotamètres à tube métallique

---

Comparaison des débitmètres pour produits chimiques corrosifs

Résoudre des problèmes de mesure spécifiques

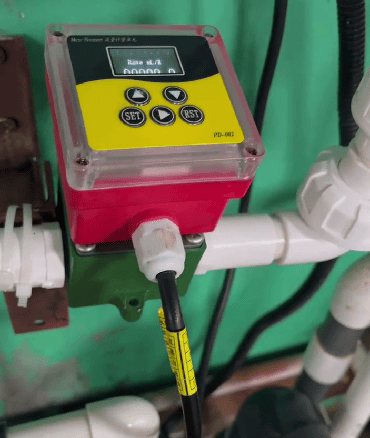

Mesure des faibles débits et dosage des produits chimiques

Un dosage chimique précis nécessite un capteur de débit capable de mesurer avec précision de très faibles volumes. Les micro-débitmètres Coriolis et les petits débitmètres volumétriques sont spécialement conçus à cet effet. Le choix d'un débitmètre pour produits chimiques à faible débit est crucial pour les applications de mesure de faibles débits chimiques en laboratoire, en usine pilote et dans les systèmes d'injection d'additifs. Ces petits débitmètres pour liquides corrosifs garantissent une mesure précise, même des quantités infimes. Ce micro-débitmètre chimique peut être exprimé en ml/min (ou cm³), en kg/h ou en g/h (grammes par heure). La vidéo ci-dessous présente un micro-débitmètre massique pour la mesure de produits chimiques.

Gestion des températures et des pressions élevées

Les procédés chimiques impliquent souvent des températures et des pressions élevées, ce qui exige une construction robuste des débitmètres. Le choix du type de débitmètre, des matériaux des capteurs, des caractéristiques nominales des brides et de la conception des capteurs est crucial. Dans ces conditions, il est également essentiel de mesurer la pression avec précision à l'aide d'un transmetteur de pression dédié pour gaz ou liquides corrosifs . Notre débitmètre Coriolis SH-CMF peut supporter des fluides corrosifs jusqu'à 350 °C. En revanche, la plupart des débitmètres en plastique sont limités par les propriétés de leurs matériaux, avec une température de fonctionnement maximale comprise entre 60 °C et 100 °C, et une pression nominale inférieure à 145 psi.

---

Applications : Débitmètres pour produits chimiques spécifiques

Le véritable test d'un débitmètre d'acide chimique réside dans sa performance avec des fluides spécifiques et complexes. Silver Automation Instruments propose des solutions éprouvées pour une vaste gamme de fluides.

Mesure des acides forts

La sélection d’un [débitmètre résistant aux acides] dépend entièrement de l’acide spécifique, de sa concentration et de sa température.

• Acide chlorhydrique (HCl) :

Les débitmètres magnétiques avec revêtement en PTFE et électrodes en tantale constituent un excellent choix pour mesurer le débit de HCl . Cependant, pour le HCl à températures ou concentrations élevées, nous recommandons une configuration avec électrodes en platine et revêtement en PFA pour une résistance supérieure. Remarque : En conditions standard, un boîtier en acier au carbone suffit pour le débitmètre électromagnétique. Cependant, en cas d'environnement extérieur corrosif, nous pouvons remplacer le boîtier par de l'acier inoxydable 304 ou 316.

• Acide sulfurique (H₂SO₄) :

Pour l'acide sulfurique concentré, un débitmètre massique Coriolis avec capteur en Hastelloy C est souvent nécessaire. Nous proposons des solutions spécifiques comme notre [débitmètre massique pour acide sulfonique] . Pour les applications générales : Dans de nombreux cas où une précision optimale n'est pas essentielle, des mesures stables et fiables peuvent être obtenues avec des options plus économiques. Parmi celles-ci, on trouve un débitmètre à section variable (rotamètre) revêtu de PTFE ou un débitmètre magnétique équipé d'un revêtement en PTFE et d'électrodes en tantale.

• Acide nitrique (HNO₃) :

L'acier inoxydable 316L est souvent suffisant pour l'acide nitrique, ce qui permet d'utiliser diverses technologies. Découvrez nos options de débitmètres HNO₃ .

• Autres acides :

Nous fournissons des solutions pour une large gamme d'autres acides, détaillés dans nos [ références d'application de débitmètre d'acide ] et pour des types spécifiques comme [ l'acide crotonique ] ou l'acide acétique .

Mesure des bases et des alcalis (caustiques) :

La mesure de produits caustiques comme l'hydroxyde de sodium (NaOH) nécessite un choix judicieux des matériaux pour éviter la corrosion. Un débitmètre massique d'hydroxyde de sodium à effet Coriolis offre une grande précision pour le contrôle de la concentration. Bien comprendre comment choisir le bon débitmètre pour soude caustique est essentiel à la réussite d'une installation.

Mesure d'autres produits chimiques difficiles

Notre expertise s’étend à certains des fluides les plus difficiles de l’industrie.

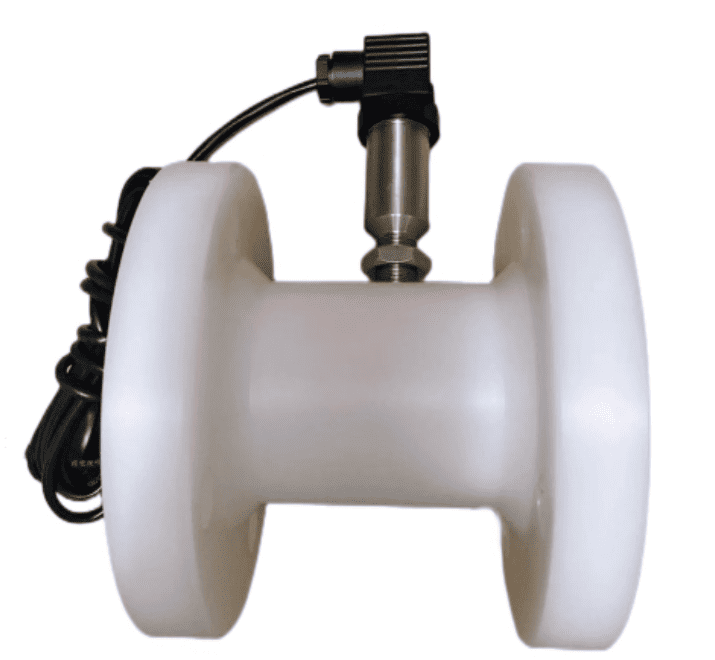

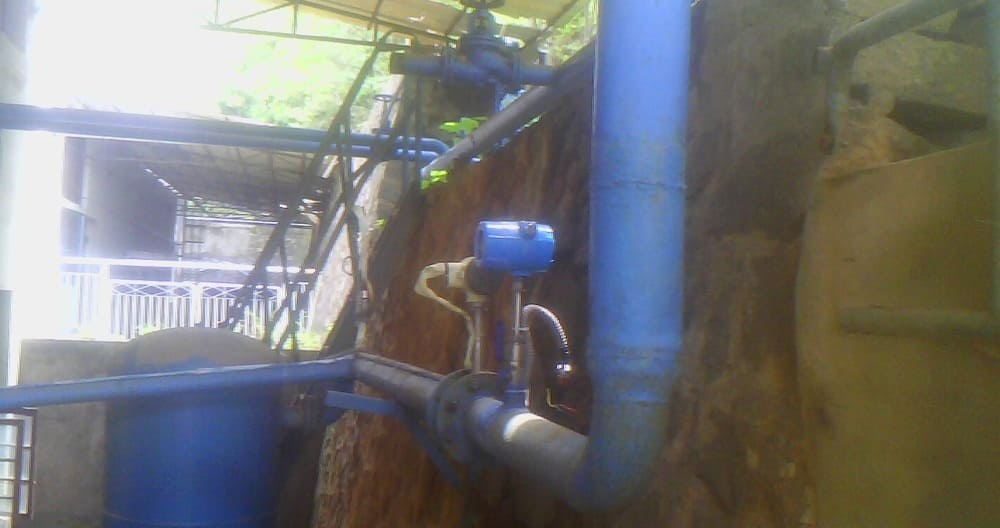

• Chlore gazeux :

Ce gaz hautement toxique et corrosif nécessite un débitmètre de chlore gazeux spécialisé, généralement de type à masse thermique avec des matériaux résistants à la corrosion. Le meilleur choix est un débitmètre de chlore à effet Coriolis. Nous fournissons également des manomètres de chlore .

• Soufre fondu :

Cette application unique implique des températures extrêmement élevées et un risque de solidification. Découvrez comment trouver un débitmètre adapté au soufre fondu dans notre guide détaillé.

• Métaux liquides :

La mesure de fluides tels que [le lithium liquide et le sodium] nécessite des compteurs Coriolis hautement spécialisés conçus pour des températures extrêmes.

---

Conclusion : votre partenaire pour la mesure du débit chimique

Il n'existe pas de réponse unique à la question « Qu'est-ce qu'un débitmètre pour liquides corrosifs ? ». Le choix optimal est une décision complexe qui repose sur la compatibilité chimique, les conditions du procédé, le coût du débitmètre et les exigences de performance. Du débitmètre chimique standard de 1 pouce au capteur de grand diamètre à corps en alliage, l'instrument idéal est celui spécialement conçu pour votre application.
Chez Silver Automation Instruments, nous sommes experts en débitmètres pour mesures chimiques . Nos ingénieurs expérimentés peuvent analyser votre procédé et vous recommander un débitmètre chimique numérique robuste, fiable et précis, capable de répondre aux défis spécifiques de l' industrie chimique et pétrochimique . Contactez-nous dès aujourd'hui pour une consultation.

Foire aux questions (FAQ) sur les débitmètres chimiques et acides

1. Quel est le facteur le plus important lors du choix d’un débitmètre pour produits chimiques ?
Le facteur le plus critique est la compatibilité des matériaux. Les parties en contact avec le fluide du débitmètre doivent être parfaitement résistantes aux propriétés corrosives du produit chimique concerné. Un mauvais choix de matériau peut entraîner une défaillance rapide du capteur et des fuites dangereuses.

2. Quel débitmètre est le meilleur pour les acides et bases conducteurs à usage général ?
Pour la plupart des produits chimiques conducteurs, comme les acides et les bases à base d'eau, le débitmètre magnétique est la référence du secteur. Sa conception sans obstruction (appelée capteur de débit à passage intégral) ne comporte aucune pièce mobile, ce qui lui confère une grande fiabilité. Grâce au choix d'électrodes non réactives adaptées et d'un revêtement durable en PTFE ou PFA, il peut traiter une large gamme de fluides corrosifs à un coût relativement faible.

3. Quand dois-je utiliser un débitmètre massique Coriolis pour les produits chimiques ?
Le débitmètre massique Coriolis est le choix idéal pour les applications exigeant une précision maximale, lorsqu'il est nécessaire de mesurer la masse directe du fluide ou de manipuler des boues. Insensible aux variations de densité et de viscosité du fluide, il est idéal pour le contrôle des procédés critiques et peut être fabriqué à partir d'alliages exotiques comme l'Hastelloy ou le Tantale pour les produits chimiques les plus agressifs.

4. Comment mesurer le débit de gaz corrosifs comme le chlore ?
Pour les gaz corrosifs, le débitmètre massique thermique est la technologie standard. Fabriqués avec des matériaux spéciaux résistants à la corrosion, ces débitmètres permettent de mesurer avec précision et sécurité le débit massique de gaz difficiles comme le chlore (Cl₂ sec), le biogaz ou les gaz acides contenant du H₂S.

5. Quelle est la meilleure solution pour le dosage de produits chimiques à faible débit ?
Pour mesurer avec précision de très faibles débits (souvent en ml/min), comme pour le dosage de produits chimiques ou les applications de laboratoire, un microdébitmètre est nécessaire. Les microdébitmètres Coriolis et les petits débitmètres à engrenages ovales en plastique sont spécialement conçus pour ces tâches, garantissant une haute précision pour les plus petits volumes.

6. Un débitmètre en plastique peut-il être utilisé pour les acides ?
Oui, pour certaines applications. Les débitmètres en plastique technique comme le PP ou le PVDF peuvent constituer une option économique pour les produits chimiques moins agressifs à basse pression de fonctionnement (généralement inférieure à 10 bars). Cependant, ils ne conviennent pas aux fluides contenant des solides, car les pièces mobiles peuvent être endommagées.

7. Comment mesurer un acide fort comme l’acide sulfurique concentré (H₂SO₄) ?
Pour les acides très agressifs et concentrés comme le H₂SO₄, un débitmètre standard en acier inoxydable est inadéquat. La solution recommandée est souvent un débitmètre massique Coriolis avec capteur en Hastelloy C. Pour les applications moins critiques, un débitmètre magnétique avec revêtement en PTFE et électrodes en tantale peut également constituer une option stable.

8. Un débitmètre magnétique peut-il mesurer tous les acides ?
Non. Un débitmètre magnétique ne peut mesurer que les liquides conducteurs d'électricité. Si la plupart des acides à base d'eau sont conducteurs, il ne convient pas aux solvants chimiques ou aux hydrocarbures non conducteurs.

9. Que sont les chemises et pourquoi sont-elles importantes pour les débitmètres d'acide ?
Les chemises, généralement en PTFE ou en PFA, sont des manchons non réactifs insérés à l'intérieur du corps métallique d'un débitmètre magnétique ou d'un rotamètre à tube métallique. Elles protègent le corps métallique de l'appareil de la corrosion, permettant ainsi l'utilisation d'un débitmètre standard pour des fluides très agressifs.

10. Comment les températures et les pressions élevées affectent-elles le choix d’un débitmètre chimique ?
Les températures et pressions élevées exigent une construction robuste. Les débitmètres en plastique sont généralement limités aux basses températures (60-100 °C) et aux basses pressions (inférieures à 145 psi). Pour des conditions plus extrêmes, des instruments à corps métallique, comme les débitmètres Coriolis ou magnétiques, dotés de brides haute pression adaptées, sont nécessaires.
