Transmetteurs de pression hydrostatiques pour la mesure du niveau des fluides

Dans le domaine des procédés industriels et du stockage de liquides, la mesure précise du niveau des fluides est essentielle à l'efficacité opérationnelle et à la sécurité. Parmi les technologies qui se sont imposées dans ce secteur, on trouve le transmetteur de niveau hydrostatique. S'appuyant sur les principes fondamentaux de la physique et de la mécanique des fluides, les transmetteurs de pression hydrostatique offrent une solution fiable et économique pour la mesure des niveaux de fluides dans diverses applications.

Afficher tout Types de transmetteurs de pression >>

Comprendre les principes de fonctionnement des transmetteurs de niveau hydrostatiques

Les transmetteurs de niveau hydrostatique sont des outils fiables pour la mesure du niveau des fluides. Leur principe de fonctionnement repose sur la relation entre la pression et la profondeur du fluide dans un récipient. Cette relation est résumée par la formule de la pression hydrostatique :

P = ρ × g × h

Où:
P est la valeur de mesure de la pression
ρ représente la densité du fluide
g désigne l'accélération due à la gravité
h désigne la hauteur ou le niveau du fluide

Cette formule met en évidence une relation de proportionnalité directe entre la mesure de pression et le niveau du fluide, à condition que sa densité et sa gravité restent constantes. Par conséquent, les transmetteurs de niveau hydrostatiques peuvent mesurer avec précision la hauteur du fluide tant que sa densité et sa gravité demeurent inchangées. Il est important de noter que ces transmetteurs sont plus performants lorsqu'ils fonctionnent dans des conditions atmosphériques normales et dans des réservoirs ventilés plutôt que dans des réservoirs étanches.

Considérations relatives à l'installation d'un capteur de niveau hydrostatique

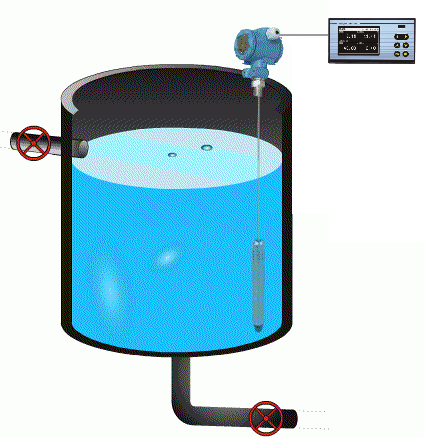

Lors de l'installation de transmetteurs de niveau hydrostatiques, le positionnement est crucial pour une précision optimale. Idéalement, le transmetteur est placé au fond du réservoir afin de mesurer directement la pression exercée par la colonne de fluide. Cependant, lorsque le montage au fond du réservoir s'avère difficile, le capteur de niveau hydrostatique à câble de la série SHLT02 offre une alternative flexible. Ce type de transmetteur de niveau est monté en haut du réservoir, et le câble, avec le capteur, est immergé dans le fluide, en contact avec le fond du réservoir. Cette solution garantit une mesure précise. mesures de pression même dans des scénarios d'installation difficiles.

Avantages et inconvénients des transmetteurs de niveau hydrostatiques

Avantages :
↗ Rentable : Les transmetteurs de niveau hydrostatiques offrent une solution rentable pour la mesure du niveau des fluides, ce qui les rend accessibles à un large éventail d'industries et d'applications.
↗ Installation et maintenance faciles : le processus d’installation est relativement simple et la maintenance de routine minimale, contribuant ainsi à l’efficacité opérationnelle globale.
↗ Précision : Les transmetteurs de niveau hydrostatiques fournissent des mesures de niveau précises, ce qui les rend adaptés aux applications où la précision est primordiale.
Inconvénients :
↗ Fonctionnement limité aux conditions atmosphériques : ces transmetteurs de niveau sont parfaitement adaptés aux conditions de pression atmosphérique. Les variations de pression dues aux conditions météorologiques ou à l’altitude peuvent affecter la précision des mesures.
↗ Dépendance aux propriétés constantes du fluide : pour garantir la précision, la densité et la gravité du fluide doivent rester constantes. Toute variation peut entraîner des mesures de niveau incorrectes.
↗ Spécificités de la mesure de niveau de liquide : les transmetteurs de pression hydrostatique sont conçus pour mesurer les niveaux de liquides. Ils ne conviennent pas à la mesure de niveau de solides.

Conclusion

Les transmetteurs de niveau hydrostatiques se sont imposés comme une solution fiable et économique pour la mesure du niveau des fluides. Exploitant les principes de la pression hydrostatique, ces transmetteurs offrent des mesures précises adaptées à une large gamme d'applications industrielles. Malgré leurs limitations (fonctionnement uniquement dans des conditions atmosphériques normales et spécificités pour la mesure du niveau des liquides), ils restent un choix populaire grâce à leur prix abordable, leur facilité d'installation et leur précision. Avec les progrès technologiques, on peut s'attendre à des améliorations de ces transmetteurs, élargissant leur champ d'application et corrigeant certaines de leurs limitations actuelles.
