Ce guide complet explore les principes de la protection intrinsèque contre les explosions , les caractéristiques techniques des transmetteurs de pression intrinsèquement sûrs et leurs applications dans les industries critiques, notamment la pétrochimie, l'exploitation minière et les réseaux de gaz intelligents.

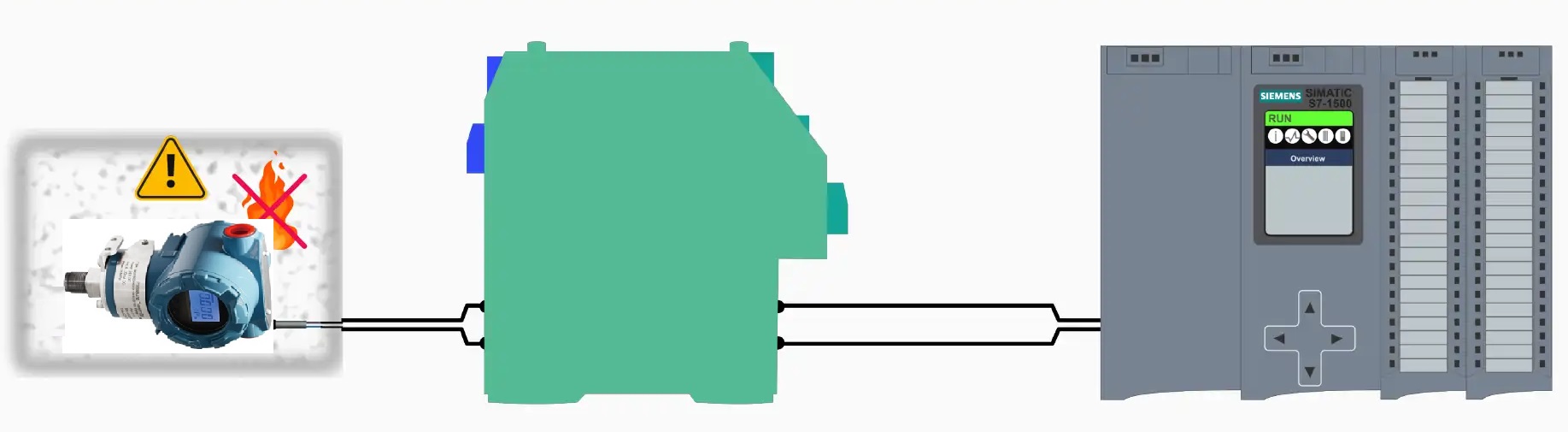

La sécurité intrinsèque (Ex i) est un concept de protection contre les explosions obtenu en limitant l'énergie électrique dans les circuits. Grâce à des barrières de sécurité , la tension, le courant et la puissance sont contrôlés dans des limites définies. Même en cas d'étincelles ou d'effets thermiques, leur énergie reste inférieure au seuil d'inflammation des atmosphères explosives.
Exemple concret : Le transmetteur de pression homologué ATEX série SH308, de conception intrinsèquement sûre, est certifié Ex ia IIB T6 Ga et fonctionne de manière fiable de –40 °C à +125 °C . Il résiste à un choc de 100 g et à une surcharge de 150 % sans dépasser les limites d'inflammation, démontrant ainsi une fiabilité exceptionnelle en zones dangereuses.
Les transmetteurs capacitifs métalliques utilisent des diaphragmes en acier inoxydable 316 pour convertir les variations de pression en signaux standard de 4 à 20 mA via des circuits de pont, fournissant une sortie analogique standard de l'industrie pour une intégration transparente.
Avantages techniques avancés :
Application industrielle : Dans la surveillance de la pression des réacteurs pharmaceutiques , ces transmetteurs détectent des changements de pression ultra-faibles de 0,1 kPa , éliminant les erreurs basées sur la température et garantissant la précision du processus.

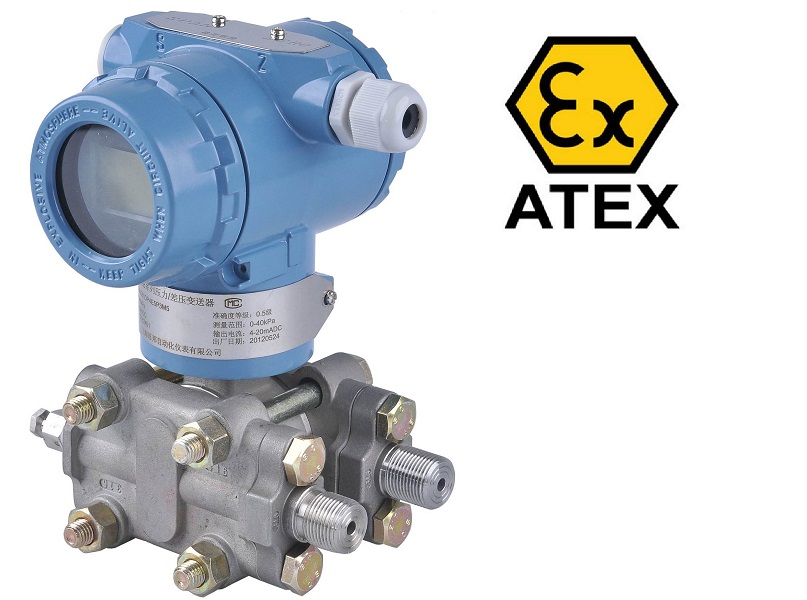

Les transmetteurs de pression différentielle mesurent la différence entre deux points (ΔP = ρgΔh) pour calculer avec précision le niveau, la densité et le débit dans les applications de processus.
Principales caractéristiques techniques :
Pour la surveillance de la pression des réservoirs de stockage , des transmetteurs de sécurité intrinsèque surveillent en continu la pression des gaz volatils. Des systèmes de ventilation automatisés se déclenchent lorsque la pression dépasse les limites de sécurité, réduisant ainsi considérablement les risques d'explosion.
Résultats prouvés : après la mise en œuvre dans une grande usine pétrochimique , les incidents de sécurité ont diminué de 72 % , générant des économies annuelles de 450 000 yuans grâce à la réduction des temps d'arrêt et de la maintenance.
Les mines de charbon souterraines utilisent des transmetteurs certifiés Ex ib I Mb pour surveiller la pression de ventilation. Lorsque la concentration de méthane augmente dangereusement, le signal de 4 à 20 mA déclenche une coupure immédiate de l'alimentation électrique.
Impact sur la sécurité : l’analyse post-déploiement montre que les incidents liés au méthane ont été réduits de 90 % , protégeant ainsi les mineurs et prévenant les explosions catastrophiques.
Les systèmes modernes de surveillance intelligente des gazoducs utilisent des transmetteurs de pression différentielle pour détecter des anomalies de pression aussi petites que 0,01 kPa , permettant une détection précoce des fuites.
Excellence opérationnelle : après adoption par un service public de gaz municipal , la précision de localisation des fuites a atteint 98 % , réduisant les pertes annuelles de gaz de plus de 2 millions de m³ et améliorant la sécurité environnementale.
Alors que l'Industrie 4.0 et l'IoT industriel accélèrent la transformation numérique, les transmetteurs de pression intrinsèquement sûrs évoluent vers une intégration intelligente grâce à :
Des capteurs de précision capacitifs métalliques aux transmetteurs de pression différentielle , la technologie intrinsèquement sûre continue de redéfinir les normes de sécurité industrielle dans les environnements dangereux.
Pour les ingénieurs en approvisionnement, les responsables de la sécurité et les professionnels de l'automatisation , la sélection d'appareils avec :
est essentielle pour garantir à la fois la sécurité opérationnelle et l’efficacité des processus .
Alors que l’industrialisation intelligente s’approfondit à l’échelle mondiale, les transmetteurs de pression intrinsèquement sûrs resteront la pierre angulaire des systèmes de surveillance antidéflagrants , garantissant l’avenir de la sécurité industrielle dans les secteurs pétrochimique, minier, pharmaceutique et énergétique.
