Considérations lors de la sélection du débitmètre

Il existe plusieurs types de débitmètres disponibles sur le marché, chacun fonctionnant sur des technologies différentes. Lors du choix d'un instrument de débit, il est donc nécessaire d'être informé des avantages et des inconvénients de chaque type.
De nos jours, les entreprises doivent être actives en matière de responsabilité d'entreprise et de durabilité environnementale et veiller à contrôler leurs taux d'émission de gaz à effet de serre (GES). Ils doivent être conformes à la réglementation tout en se concentrant sur leurs actifs, leurs ressources humaines et leur impact environnemental. En outre, le transfert de propriété est un autre facteur clé qui exige un meilleur suivi fiscal des produits et services à coût élevé est la hausse du prix de l'énergie.

Applications courantes de mesure de débit

De nos jours, dans les usines et les industries, les gens sont tenus de prendre des décisions rapides et de qualité sur la base des données capturées et analysées. La plupart des usines comptent sur la mesure correcte de leurs processus d'écoulement pour que cela se produise. La mesure du débit pose deux défis communs: le coût et la précision. Pour de meilleurs résultats, le bon débitmètre est utilisé pour l'application correcte afin que l'efficacité des performances soit atteinte à un coût optimal pour l'entreprise.
Instrumentation de mesure de débit populaire
Bien que les débitmètres soient les meilleurs outils pour contrôler, surveiller et mesurer le débit du fluide de procédé, les entreprises doivent faire attention à la technologie qu'elles choisissent.

Débitmètre Coriolis

Les débitmètres Coriolis utilisent le principe du décalage de phase, de fréquence ou d'amplitude des fluides traversant un tube vibrant. La carte de circuit imprimé intégrée reçoit le signal d'entrée et le signal de sortie est proportionnel au débit de débit massique du fluide. Ceci est différent des débitmètres massiques thermiques où le débit dépend des propriétés physiques du fluide.
Ces capteurs de débitmètre massique peuvent mesurer avec précision la masse de fluide pour une plage de températures élevées. Ils peuvent être utilisés pour des fluides non conducteurs et visqueux en raison de leur conception ouverte qui permet un écoulement sans obstruction. Ces débitmètres massiques nécessitent peu d'entretien car il n'y a pas de pièces mobiles. Le seul inconvénient est que ces compteurs à coriolis coûtent cher et sont plus sophistiqués, donc considérés comme peu maniables.

Débitmètre électromagnétique

Ces débitmètres magnétiques fonctionnent sur le principe de la loi de Faraday de l'induction électromagnétique. Cela signifie que lorsqu'un conducteur traverse un champ magnétique, une tension est produite. Dans ce cas, le liquide de traitement est le conducteur et le champ magnétique est créé par des bobines sous tension montées à l'extérieur du tube. La tension produite est directement proportionnelle au débit.
Le débit de tout fluide de procédé conducteur peut être mesuré par des magnétomètres. Ses avantages sont une perte de charge minimale, un taux de rotation élevé, une excellente précision et une répétabilité. De plus, les débitmètres magnétiques ne sont pas affectés par la viscosité du fluide, le changement de température et de pression lorsqu'ils sont correctement étalonnés et n'ont pas de pièces mobiles pour obstruer l'écoulement du fluide. Cependant, ils peuvent être lourds et assez chers, en particulier dans les plus grandes tailles et ont tendance à s'encrasser. Cependant, la fabrication de débitmètres développe maintenant des compteurs magnétiques à insertion qui permettent d'économiser beaucoup sur les coûts d'installation.

Débitmètre à déplacement positif (PD)

Ces débitmètres séparent le liquide en incréments fixes et mesurent le débit en additionnant les lectures individuelles. Le débit du fluide de procédé entraîne la rotation de la roue et les compteurs attachés à cette roue mesurent la rotation pour enregistrer la mesure volumétrique du débit total. Ces compteurs sont extrêmement précis et présentent certains des rapports de réduction les plus élevés. En l'absence de tuyaux droits et d'une ou deux pièces mobiles, les compteurs de DP nécessitent peu d'entretien. Le seul inconvénient est qu'ils ne peuvent utiliser que des fluides propres et peuvent être encombrants pour l'installation.

Débitmètre massique thermique

Un élément de capteur chauffé, éloigné du trajet du flux, permet au fluide de traitement de conduire la chaleur dans ces compteurs. La quantité de chaleur conduite est directement proportionnelle au débit. Ces débitmètres à dispersion thermique ont un compensateur de température, un analyseur de débit et un conditionneur de signal qui fournit une sortie linéaire. Les débitmètres thermiques sont généralement peu coûteux et fonctionnent avec des gaz propres avec une capacité thermique spécifique. Ils sont également utilisés pour les gaz basse pression et basse densité qui ne conviennent pas aux compteurs Coriolis. L'inconvénient de ces débitmètres massiques de gaz réside dans les taux de précision moins élevés, bien que des conceptions récentes se soient attaquées à ce problème dans une large mesure.

Débitmètre à turbine

Un rotor librement suspendu dans ces débitmètres tourne lorsque le fluide passe contre ses aubes. La vitesse de rotation résultante est directement proportionnelle à la vitesse d'écoulement du fluide et est capturée à l'aide d'un capteur comme signaux d'impulsion. Ce signal est traité par un transmetteur de débit pour déterminer le débit final.
Ces débitmètres utilisent un principe éprouvé dans le temps et sont très précis avec des taux de rotation et une répétabilité importants. Les signaux de fréquence du pouls sont de haute résolution et mesurent le débit volumétrique. Cependant, ils ne peuvent être utilisés que pour des fluides propres et nécessitent un réétalonnage et un entretien réguliers.

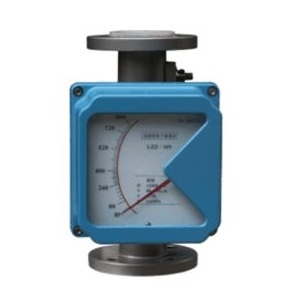

Débitmètre à section variable

Ces débitmètres de mesure inférentiels comportent deux parties: un tube de mesure conique et un flotteur à l'intérieur du tube. L'équilibre du flux de fluide ascendant et le poids du poids déterminent sa position. Cette position est une fonction linéaire du débit. Les lectures peuvent être effectuées à travers les tubes transparents en plastique ou en verre.
Ces débitmètres sont simples, polyvalents, fiables et peu coûteux. Ils doivent être installés verticalement et étalonnés pour mesurer les gaz comprimés et les liquides à haute viscosité. Ils ont des taux de rotation et de précision inférieurs.

Débitmètre Vortex

Ces débitmètres à vortex fonctionnent sur l'effet von Kármán. Le fluide passant par un corps de bluff (une structure avec un front plat et large s'étendant dans le courant d'écoulement) génère des tourbillons alternés et le débit est directement proportionnel à la fréquence du vortex. Le débit est égal au produit de la surface du tuyau et de la vitesse d'écoulement.
Ces compteurs à vortex n'ont pas de pièces mobiles et nécessitent donc peu d'entretien. Ils ne peuvent mesurer que des fluides propres et peuvent avoir des chutes de pression lorsque le chemin d'écoulement est obstrué.

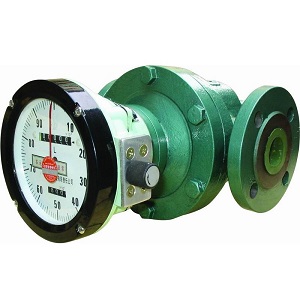

Débitmètre à engrenages ovales

Ces débitmètres volumétriques en ligne utilisent la fonctionnalité de compteur PD du fluide entrant par un orifice et traversant une chambre. Le fluide fait tourner les engrenages internes de la chambre et s'écoule ensuite hors de la sortie. Les engrenages rotatifs déplacent une quantité spécifique de fluide et passent par un interrupteur à lames qui produit des impulsions. Ces impulsions sont capturées par un microprocesseur, ce qui entraîne une modification de l'affichage LED.
Les dernières conceptions de l'instrumentation du débitmètre mesurent le volume réel et ont une large plage de débit avec une faible perte de charge et une viscosité élevée, peuvent donc être utilisées comme débitmètre à haute viscosité. Ces compteurs volumétriques peuvent être facilement installés et sont précis avec un étalonnage même dans des conditions de température élevée, caustiques et visqueuses.
