Débitmètre volumétrique : une analyse complète de la « comptabilisation » de fluides de haute précision

En métrologie industrielle, la mesure précise du débit des fluides est essentielle au contrôle de la production, à la gestion de l'énergie et au règlement des transactions commerciales. Parmi les différentes technologies de mesure de débit, les débitmètres volumétriques sont reconnus comme des instruments de précision en matière de mesure des fluides, grâce à leurs principes de mesure directs et fiables, particulièrement adaptés aux applications exigeant une haute précision et des fluides de grande valeur.

Articles connexes :

• [ Présentation du débitmètre volumétrique ]

Qu'est-ce qu'un débitmètre volumétrique ?

Le débitmètre PD, également connu sous le nom de débitmètre à déplacement positif, est un type de débitmètre volumétrique. Il repose sur une idée simple et classique : diviser en continu le fluide mesuré (tel que le carburant, le diesel, la résine, etc.) en « petites unités » de volume connu et fixe, et calculer le débit total en comptant le nombre de ces unités.

Imaginez un procédé ancien de puisage d'eau : on utilise un seau de capacité standard, que l'on remplit et vide à plusieurs reprises. En comptant le nombre de remplissages, on détermine précisément le volume total d'eau. Le débitmètre volumétrique automatise et met en œuvre en continu ce procédé.

Quel est le principe de fonctionnement d'un débitmètre volumétrique ?

Séparation : Les pièces mobiles précises (telles que les rotors, les pistons, les engrenages) à l'intérieur de la chambre de mesure du capteur de débit forment une ou plusieurs « chambres de mesure » de volume connu avec le boîtier.

Remplissage et vidange : Le fluide s'écoule, poussant les pièces mobiles à tourner ou à effectuer un mouvement de va-et-vient, ce qui provoque le remplissage et la vidange périodiques de la chambre de mesure.

Comptage : Enregistrement du nombre de cycles (tels que les révolutions, les temps de va-et-vient) de pièces mobiles par des moyens mécaniques, magnétiques ou photoélectriques.

Calcul : Multiplier le nombre de fois par le volume d’une seule chambre de mesure pour obtenir le débit cumulé ; en comptant par unité de temps, on obtient le débit instantané.

Grâce à sa mesure directe du volume de fluide, sa précision est quasiment insensible aux variations de densité, de viscosité, de distribution de pression et de vitesse d'écoulement. C'est là la principale différence avec les débitmètres à vitesse variable tels que les débitmètres à turbine, à vortex et électromagnétiques.

Principaux types de débitmètres volumétriques

Selon la méthode de formation de la chambre de mesure et la structure des pièces mobiles, les débitmètres volumétriques sont principalement divisés en catégories comme suit :

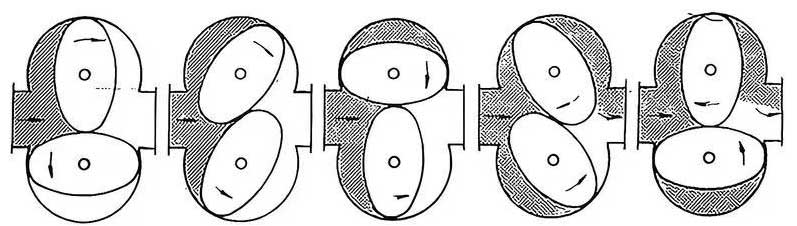

1. Débitmètre à engrenages elliptiques ou débitmètre à engrenages ovales

Structure : La coque est équipée de deux engrenages elliptiques imbriqués qui entraînent alternativement la rotation sous l'effet d'une différence de pression du fluide.

Fonctionnement : Une chambre de mesure en forme de croissant est formée entre l’engrenage et le carter. À chaque rotation, le fluide est évacué des quatre chambres de mesure.

Caractéristiques : Classique, durable, de haute précision, particulièrement adapté aux liquides de viscosité moyenne à élevée, tels que les produits pétroliers et les matières premières chimiques. La propreté du fluide doit être respectée.

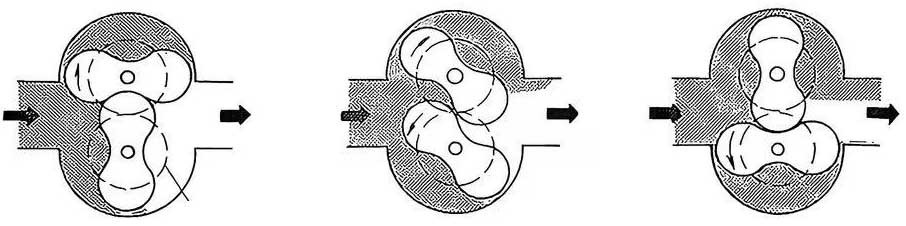

2. Débitmètre Roots

Structure : Une paire de rotors de roue de taille en forme de « 8 » sans dents en surface, maintenus par des engrenages synchrones pour une rotation sans contact et à vitesse constante.

Principe de fonctionnement : Similaire aux engrenages elliptiques, mais la roue centrale n’est pas en contact direct, ce qui réduit l’usure et permet de supporter des différentiels de pression plus élevés.

Caractéristiques : La chambre de mesure possède un volume plus important et convient à la mesure de débits élevés de liquides (tels que le diesel et les solvants) et de gaz à faible viscosité.

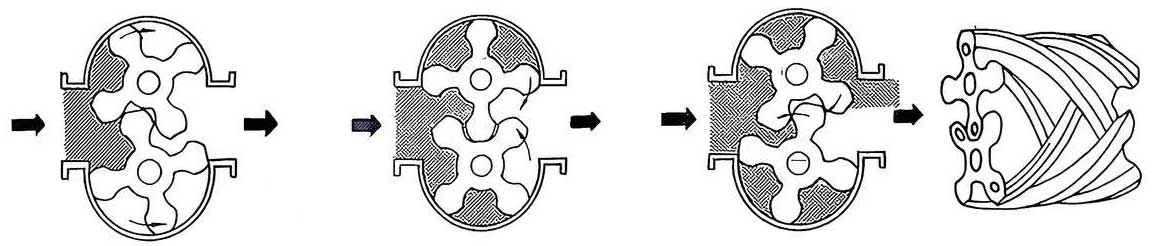

3. Débitmètre à engrenages hélicoïdaux (débitmètre à birotor)

Structure : Conception unique avec deux rotors en spirale ou en développante.

Fonctionnement : Le rotor maintient un contact continu pendant la rotation, formant un mouvement de propulsion régulier et sans pulsation, similaire au processus inverse d'une pompe à vis.

Caractéristiques : Fonctionnement extrêmement fluide, faible niveau sonore, faibles pulsations, large plage de rapport par rapport aux débitmètres à engrenages ovales, et aucune exigence concernant les sections de tuyauterie droites en amont et en aval, ce qui en fait un choix idéal pour les applications hautes performances et haute fiabilité.

4. Débitmètre à racleur

Structure : Un racleur coulissant est installé dans la rainure radiale du rotor. Sous l’effet de la force centrifuge et de la pression du fluide, le racleur s’étend et glisse fermement contre la paroi interne de la chambre de mesure.

Fonction : Le racleur sépare le fluide en plusieurs chambres indépendantes et le pousse vers l'avant.

Caractéristiques : Haute précision, faibles vibrations, grande adaptabilité, capable de gérer une certaine plage de viscosité et de propreté, couramment utilisé dans des mesures clés telles que le carburant d'aviation et l'huile finie.

5. Débitmètre à piston/alternatif

Structure : Le fluide est mesuré par le mouvement alternatif du piston à l'intérieur du cylindre.

Fonctionnement : Le fluide actionne le piston et la commutation du flux est contrôlée par le mécanisme de la bielle ou du groupe de soupapes pour assurer une aspiration et un refoulement continus.

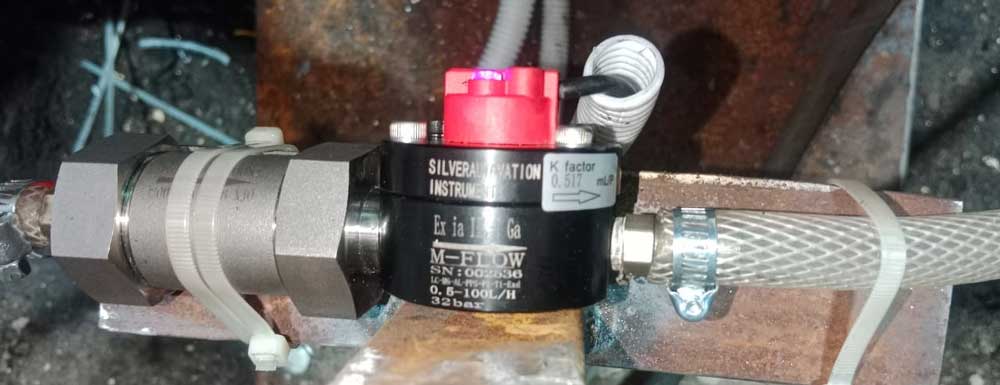

Caractéristiques : Il peut maintenir une précision extrêmement élevée même à de faibles débits et constitue un instrument standard pour les distributeurs de carburant, les laboratoires et la mesure de faibles débits, mais sa structure est relativement complexe.

6. Débitmètre à piston rotatif

Structure : Un piston rotatif à fente tourne de manière excentrée dans une chambre de mesure de forme spéciale.

Fonction : Le mouvement de balancement et de rotation du piston sépare et évacue le fluide.

Caractéristiques : Structure compacte, faible coût, largement utilisé dans les compteurs d'eau domestiques, les petites applications industrielles pour le comptage de l'eau et des liquides à faible viscosité.

Avantages et inconvénients du débitmètre volumétrique

Avantages :

Précision de mesure extrêmement élevée : ce débitmètre est l’un des plus précis actuellement disponibles et sert souvent d’instrument de référence pour le règlement des transactions et la transmission des normes. Sa précision maximale peut atteindre ± 0,2 %, voire moins.

La mesure est indépendante des caractéristiques du fluide : insensible aux variations de viscosité, le même appareil peut s'adapter à des fluides présentant une large gamme de viscosités (particulièrement adapté aux produits pétroliers ou aux fluides à haute viscosité comme le miel, le pétrole brut et le bitume ).

Pas besoin de sections de tuyau droit à l'avant et à l'arrière : son principe de mesure ne repose pas sur une distribution de vitesse d'écoulement pleinement développée et nécessite un faible espace d'installation, particulièrement adapté aux situations où l'espace est limité.

Large plage de mesure : le rapport de plage typique peut atteindre 10:1, et les modèles haute performance sont encore plus larges, comme 20:1, capables de mesurer avec précision les débits faibles et importants.

Mesure directe du volume : Un volume total précis peut être obtenu sans avoir besoin de capteurs de pression ou de température supplémentaires pour la compensation de la densité, et la composition du système est simple.

Inconvénients :

Le débitmètre à déplacement volumique est sensible à la propreté du fluide : les particules solides et les impuretés peuvent s'y loger ou user les pièces mobiles de précision, entraînant des dysfonctionnements ou une baisse de précision. Il est donc essentiel de toujours mesurer un liquide propre et pur. L'installation d'un filtre en amont du débitmètre est généralement nécessaire ; si la présence de particules est inévitable, un débitmètre Coriolis peut être envisagé.

Perte de pression importante : en raison de la nécessité pour le fluide de surmonter la résistance des pièces mobiles, une perte de pression permanente se produit, qui augmente avec la viscosité.

Le capteur de débit comporte des pièces mobiles : sa structure mécanique est complexe, il contient des pièces mobiles et subit une usure mécanique qui nécessite un entretien régulier, un étalonnage et une lubrification (autolubrifiante ou externe).

Ne convient pas aux grands diamètres : la structure et la perte de pression limitent son application aux canalisations de grand diamètre (généralement supérieures à DN300, 12 pouces ).

Vibrations et bruits possibles : notamment lors de l’engrènement d’engrenages ou de rotors, des pulsations et des bruits peuvent se produire dans le système.

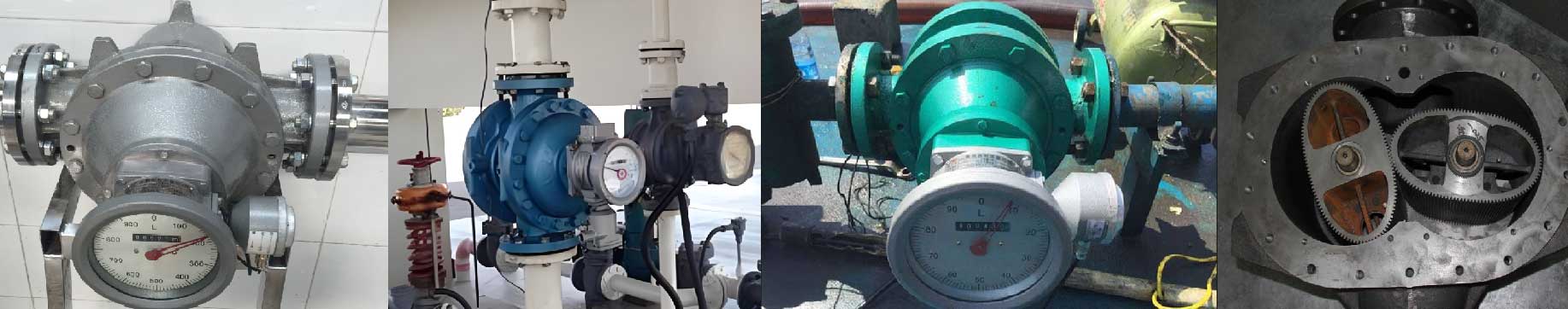

Applications typiques des débitmètres volumétriques

Grâce à ses avantages uniques, le débitmètre volumétrique joue un rôle indispensable dans les domaines suivants :

1. Industrie pétrolière et pétrochimique

Transfert des transactions commerciales : Règlement précis des achats et des ventes de produits à prix élevé tels que le pétrole brut, les produits pétroliers raffinés (essence, diesel) et le gaz de pétrole liquéfié (GPL), etc., utilisant généralement des débitmètres à engrenages ovales, des débitmètres à birotor et des débitmètres à racleur.

Contrôle des procédés : dosage et chargement/expédition de produits à haute viscosité tels que l’huile lubrifiante, l’huile de moulage , la graisse , le fioul, l’asphalte, etc.

Articles connexes :

• [ Débitmètre à engrenages ovales pour la mesure du débit d'huile diesel ]
• [ Débitmètre de pétrole brut ]
• [ Débitmètre de carburant ]
• [ Débitmètre volumétrique pour carburants et huiles ]

2. Industries chimiques et pharmaceutiques

Milieu à haute viscosité : dosage et remplissage par lots de résine, polymère , revêtement, xylème, solvant, essence, sirop , etc.

Fluides de haute pureté/corrosifs : des débitmètres fabriqués à partir de matériaux spéciaux tels que l’acier inoxydable sont utilisés pour mesurer les matières premières chimiques.

3. Industrie agroalimentaire

Mesures sanitaires : dosage des ingrédients de remplissage et de production pour des produits alimentaires tels que le chocolat, la confiture, l’huile alimentaire, les produits laitiers, la bière, les boissons, etc.

Produit associé :

• [ Débitmètre volumétrique sanitaire ]

4. Autres domaines clés

Aérospatiale : Ravitaillement et contrôle précis du carburant d'aviation.

Navire : Gestion du ravitaillement et de la consommation de carburant marin.

Laboratoire : utilisé comme table standard ou pour des expériences de recherche scientifique de petite envergure et de haute précision.

Débitmètre volumétrique à moins de 1 000 $

Le prix des débitmètres volumétriques dépend de plusieurs facteurs, notamment le matériau (fonte, aluminium, acier moulé ou acier inoxydable), le diamètre du tuyau (un débitmètre de 1 pouce et un de 8 pouces ont un prix différent) et la pression nominale (16 bars en standard ; une pression supérieure de 580 psi entraîne un surcoût). L'écart de prix est important selon la configuration et les conditions d'utilisation. Silverinstruments.com, reconnu pour ses débitmètres de haute qualité, propose des solutions économiques pour les clients disposant d'un budget limité mais de besoins précis, avec des modèles de débitmètres volumétriques disponibles à moins de 1 000 $ tout en garantissant une grande fiabilité.

Conclusion

Technologie de mesure éprouvée et classique, le débitmètre volumétrique conserve une place de choix dans le domaine de la mesure des débits, grâce à sa haute précision et sa fiabilité. Malgré ses limitations, telles que ses exigences élevées en matière de propreté du fluide et la présence de pièces mobiles, il demeure une solution incontournable dans des applications spécifiques comme la manipulation de liquides à haute viscosité, les transactions commerciales et les espaces d'installation restreints. Avec les progrès de la science des matériaux et de l'électronique, les débitmètres volumétriques modernes bénéficient d'améliorations constantes en termes de résistance à l'usure, d'autodiagnostic, de numérisation et de communication, garantissant ainsi à ce « instrument de mesure de précision des fluides » un rôle fondamental et irremplaçable dans les processus d'intelligence industrielle de demain.
