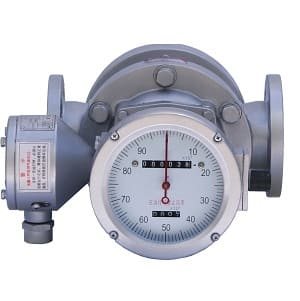

débitmètre volumétrique à sortie impulsionnelle

Pourquoi avons-nous besoin d'une sortie d'impulsions pour un débitmètre à décharge volumique ?

Un débitmètre volumétrique est un instrument de mesure de débit qui mesure directement le débit total d'un liquide propre en remplissant et en vidant périodiquement une chambre de mesure de précision. Il est principalement utilisé pour mesurer des liquides propres tels que le gazole, le carburant, le pétrole brut, les lubrifiants, les matières premières chimiques et les fluides alimentaires, et est particulièrement adapté aux situations où une grande précision de mesure est requise.

Son principal avantage réside dans sa grande précision de mesure (0,2 % à 0,5 %), insensible aux variations de viscosité du fluide, et dans l'absence de besoin de sections de tuyaux droits en amont et en aval lors de l'installation.

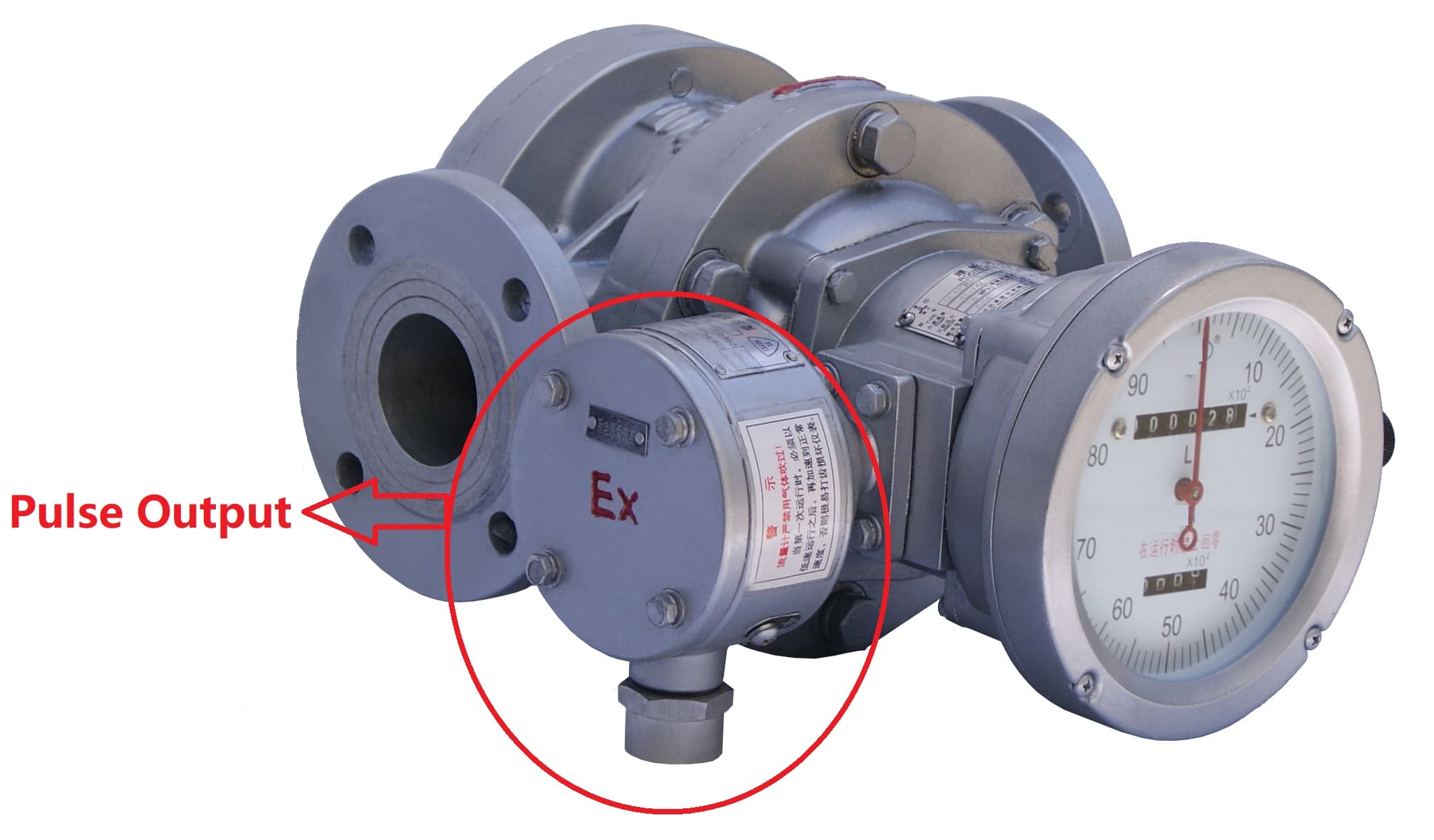

Les débitmètres volumétriques traditionnels utilisent souvent une aiguille mécanique pour afficher le débit cumulé. Face à la demande croissante d'automatisation, les débitmètres volumétriques à sortie impulsionnelle ont émergé. Leur avantage réside dans la conversion en temps réel des signaux de débit en signaux d'impulsions électriques (tels que les impulsions PNP ou NPN), ce qui facilite l'intégration avec les systèmes de contrôle comme les automates programmables (PLC) et les systèmes de contrôle-commande distribués (DCS). Cette intégration permet la transmission de données à distance, le calcul instantané du débit, le contrôle par lots et la gestion automatisée, améliorant considérablement l'intelligence et l'efficacité du contrôle dans les industries de procédés.

Présentation du transmetteur d'impulsions de la série BGF pour débitmètre PD

Le transmetteur de la série BGF est un capteur de déplacement angulaire à arbre rotatif qui, utilisé avec les débitmètres volumétriques de notre société, convertit le débit du fluide mesuré en signaux d'impulsions électriques pour une transmission à distance. Il s'agit d'un transmetteur antidéflagrant.

Spécifications techniques de la sortie d'impulsions du débitmètre PD

1. Sortie sans contact à onde carrée, transmission de signal fiable, impulsion NPN ou PNP

2. La fréquence du signal est proportionnelle au débit.

3. Température ambiante de fonctionnement : -10 °C à 60 °C

4. Indice de protection contre les explosions : ExdⅡBT5

5. Taille de l'adaptateur de sortie : type antidéflagrant, filetage intérieur G1/2"

· 6. Diamètre du passage de câble : Type antidéflagrant Φ11

7. Haute précision, anti-vibration, particulièrement adapté aux applications de remplissage quantitatif

Émetteur d'impulsions BGF-I (système 12 V CC + 3 fils) - Spécifications techniques

Émetteur à impulsions BGF-II (système 24 V CC + 3 fils) - Spécifications techniques
