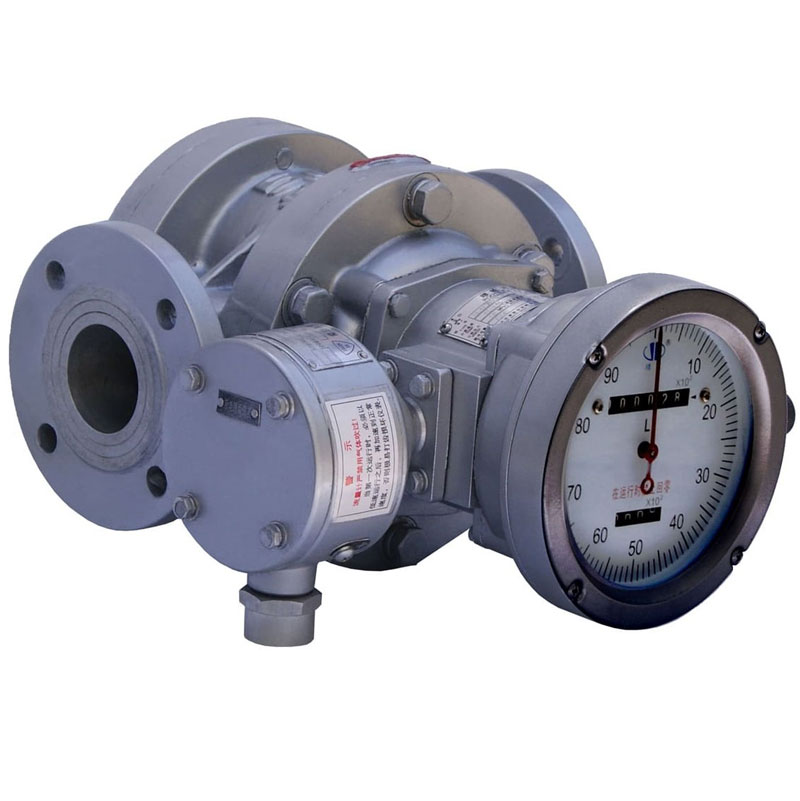

Débitmètre volumétrique à sortie 4-20 mA

Débitmètre volumétrique : un choix fiable pour une mesure de haute précision

Qu'est-ce qu'un débitmètre volumétrique ?

Un débitmètre volumétrique, également appelé débitmètre à déplacement positif, est un instrument de mesure de débit de liquide de précision. Son principe de fonctionnement est simple : il divise le fluide en « petites unités » de volume connu et calcule le volume total de fluide en comptant le nombre de ces unités. C'est comme utiliser un seau à capacité fixe pour mesurer la quantité totale de liquide s'écoulant dans une canalisation, seau par seau. Parmi les types courants de débitmètres, on trouve les débitmètres à engrenages ovales, les débitmètres Roots et les débitmètres à engrenages hélicoïdaux.

Débitmètre volumétrique à large spectre d'application<

Grâce à leur haute précision, les débitmètres PD sont souvent utilisés dans des situations exigeant une mesure précise, une régulation ou un contrôle par lots. Exemples d'applications :

• Commerce de produits pétroliers : stations-service, transport de diesel, carburant, kérosène, propane, carburant d’aviation, pétrole brut et produits pétroliers raffinés.
• Industrie chimique : Ajout précis de réactifs chimiques coûteux ou critiques, tels que le toluène, le xylème, le naphta et la paraffine.
• Industrie alimentaire et pharmaceutique : dosage des matières premières telles que l’huile comestible, l’alcool, l’éthanol, la mélasse, le sirop, etc.
• Mesure des fluides à haute viscosité tels que les résines, le pétrole brut et l'asphalte.

Pourquoi avons-nous besoin d'un débitmètre volumétrique à sortie 4-20 mA ?

Les débitmètres volumétriques mécaniques traditionnels indiquent principalement le débit cumulé (consommation totale) sans fournir de sortie. Silverinstruments.com propose des modèles équipés d'une sortie 4-20 mA, offrant ainsi des avantages de modernisation essentiels :

Surveillance à distance du débit instantané : un signal 4-20 mA correspond parfaitement à la valeur instantanée du débit du fluide. Les opérateurs peuvent ainsi suivre en temps réel les variations de débit dans la canalisation depuis la salle de contrôle centrale, ce qui simplifie considérablement le pilotage des procédés.

Intégration et automatisation simplifiées : la sortie analogique 4-20 mA est le signal le plus courant dans le domaine du contrôle industriel et peut être facilement reçue par des systèmes tels que les automates programmables et les systèmes de contrôle-commande distribués. Les données de débit peuvent ainsi être directement intégrées à des commandes automatisées, comme le réglage automatique des vannes, le déclenchement d’alarmes ou l’interverrouillage avec d’autres équipements.

Amélioration de la valeur des données : En obtenant simultanément le débit instantané (sortie de courant de 4 à 20 mA) et le débit cumulé (affiché par l'instrument lui-même), les entreprises peuvent effectuer une analyse plus complète de l'efficacité énergétique, une optimisation des processus et un diagnostic des pannes.

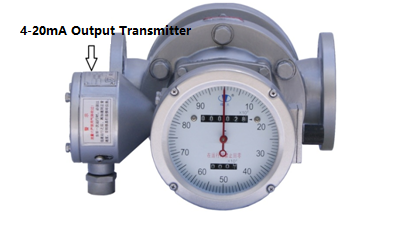

Transmetteur de sortie analogique 4-20 mA pour débitmètre PD

Le transmetteur de sortie 4-20 mA de la série BMF peut être associé aux débitmètres volumétriques de notre société pour convertir le débit instantané mesuré sur site en un signal analogique 4-20 mA et le transmettre à distance à la salle de contrôle pour affichage, réglage et contrôle du débit instantané. Il génère également des signaux d'impulsions de débit pour la totalisation du débit.

Caractéristiques de l'émetteur 4-20 mA pour détecteur de décharges partielles

1. Système à quatre fils (fil d'alimentation positif, fil de courant 4-20 mA, fil de signal d'impulsion, fil de masse)

• Remarque : Ce système à trois fils est destiné uniquement à une sortie 4-20 mA. Le fil du signal d’impulsion n’est pas connecté extérieurement lors de la livraison.

2. Sortie directe 4-20 mA du débitmètre, longue distance de transmission, sûre et fiable

Caractéristiques techniques des transmetteurs 4-20 mA pour débitmètre PD

1. Signaux de sortie :

a. Quantité analogique 4-20 mA

b. Impulsion de tension : VL < 0,5 V, VH > 9 V pour une alimentation de 12 V ; VL < 1 V, VH > 20 V pour une alimentation de 24 V

2. Erreur admissible :

• Quantité analogique : ±0,5 % de la pleine échelle

• Nombre d'impulsions : ±1 impulsion

3. Température ambiante : -25 °C à +50 °C

4. Résistance de charge de quantité analogique (côté utilisateur) :

• <400 Ω pour une alimentation de 12 V

• <800 Ω pour une alimentation de 24 V

5. Alimentation électrique :

• 12 V CC ± 10 %, 60 mA

• 24 V CC ± 10 %, 60 mA

6. Indice de protection contre les explosions : ExdIIBT5

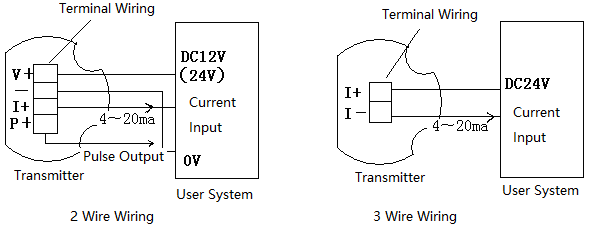

Comment câbler un transmetteur de débit BMF série 4-20 mA

Lors de la commande, les utilisateurs doivent préciser s'ils ont besoin d'une alimentation de 24 V CC ou de 12 V CC. Le câblage doit être effectué conformément au schéma fourni.

ATTENTION : NE PAS BRANCHER LES FILS LORSQUE L'APPAREIL EST SOUS ALIMENTATION !

Conclusion

Le débitmètre volumétrique est par essence synonyme de haute précision. L'ajout d'une fonction de sortie 4-20 mA équivaut à le doter d'un système de surveillance à distance, faisant de lui non seulement un instrument de mesure précis, mais aussi un acteur fiable et en temps réel des systèmes modernes de contrôle des processus automatisés. Il s'agit là d'un élément essentiel pour parvenir à une intelligence industrielle et à une gestion optimisée.
