Débitmètre volumétrique RS485

Aperçu

La mesure précise du débit de liquides est essentielle au contrôle de la production et à la gestion de l'énergie dans les systèmes d'automatisation industrielle modernes. Le débitmètre volumétrique RS485 (ou débitmètre à déplacement positif), instrument de mesure de liquides de pointe intégrant une mesure de haute précision, un traitement intelligent des données et la transmission de données à distance, s'impose comme l'équipement de mesure de référence dans des secteurs tels que la pétrochimie, l'agroalimentaire, la pharmacie et le traitement de l'eau. Cet article présente en détail les caractéristiques techniques, les protocoles de communication et les applications pratiques de ce débitmètre Modbus RS485.

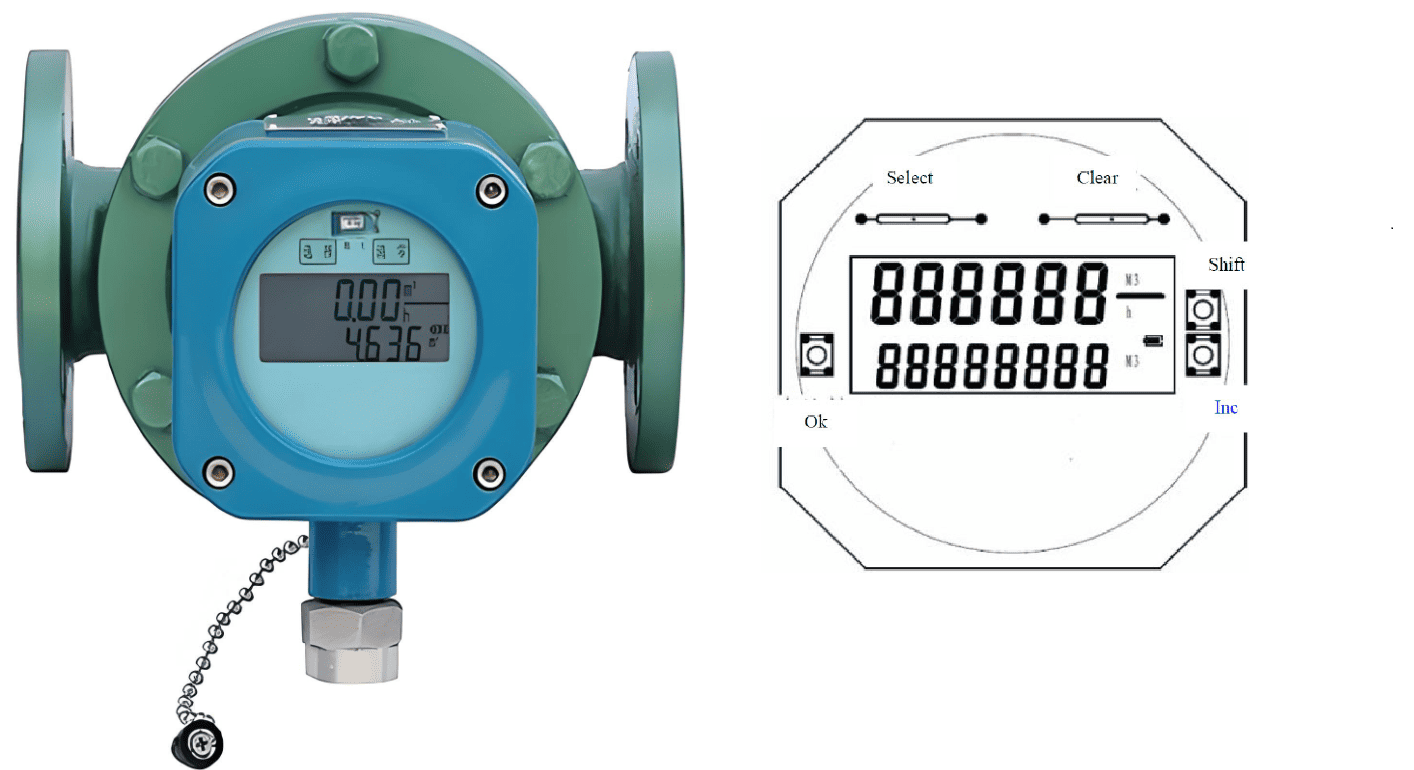

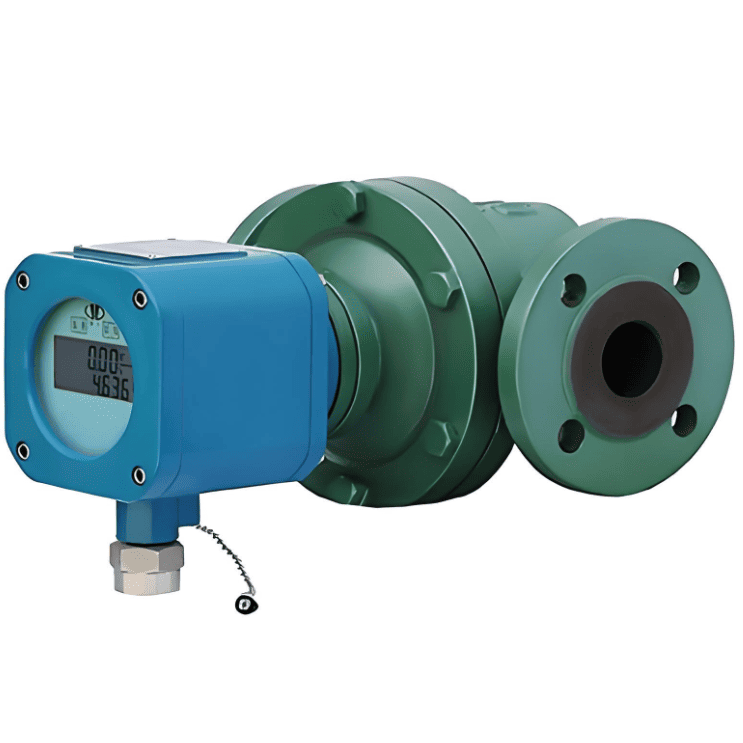

Débitmètre volumétrique numérique RS485 avec affichage électronique

Le cœur des débitmètres volumétriques RS485 repose sur des compteurs de débit numériques de pointe. Cette série de débitmètres volumétriques numériques bénéficie d'une conception technologique avancée et offre une grande fiabilité. Elle peut être associée à divers capteurs de débit volumétriques (à engrenages ovales, Roots ou hélicoïdaux) pour former un système complet de mesure de débit numérique. L'utilisateur peut ainsi lire directement les données de débit total et instantané sur le débitmètre.

Affichage et fonctions de mesure

L'afficheur numérique de la série BELZ est doté d'un écran LED à double rangée offrant une large plage d'affichage : la quantité cumulée unitaire s'étend de 0,000 litre à 99 999 999 litres, et la quantité cumulée totale peut atteindre 99 999 999 999 litres. La plage d'affichage du débit instantané est de 0,000 à 999 999 litres/heure. Cette capacité de mesure à grande échelle lui permet de s'adapter à diverses applications industrielles, des débits les plus faibles aux plus élevés.

Pourquoi privilégions-nous l'utilisation d'un débitmètre volumétrique RS485 ?

• Le protocole de communication RS485 est l'une des normes les plus abouties et fiables dans le domaine de l'automatisation industrielle. silverinstruments.com utilise MODBUS RTU. Comparé aux débitmètres analogiques 4-20 mA traditionnels, le RS485 présente les avantages significatifs suivants :
• Transmission numérique : la norme RS485 utilise la transmission de signaux numériques pour éviter les problèmes d’interférences et de perte de précision liés aux signaux analogiques. Lors de transmissions longue distance (jusqu’à 1 200 mètres), la qualité du signal est stable et fiable, tandis que pour un émetteur 4-20 mA, une distance de 50 mètres est généralement suffisante.
• Mise en réseau multi-appareils : un bus RS485 peut connecter jusqu’à 255 appareils (débitmètres, transmetteurs de pression, transmetteurs de niveau, etc.), réduisant considérablement les coûts de câblage et la complexité du système. Dans les grandes usines, il est facile de mettre en place un réseau de surveillance du trafic.
• Communication bidirectionnelle : le MODBUS RS485 peut non seulement lire les données de trafic, mais aussi effectuer des réglages de paramètres et des requêtes d'état des appareils, permettant ainsi une véritable gestion intelligente.

Mise en œuvre du protocole MODBUS RTU

Le débitmètre RS485 PD utilise le protocole MODBUS RTU standard et offre les paramètres de communication suivants : débit de 9 600 bits/s, 8 bits de données, absence de somme de contrôle (configurable) et 1 bit d’arrêt. L’adresse IP de l’appareil est comprise entre 1 et 255 et peut être configurée via le menu F08.
Le protocole prend en charge le code de fonction 0x03 (lecture du registre de maintien), qui peut lire 7 ensembles de données clés :

Trafic cumulé total (6 chiffres significatifs, 6 chiffres significatifs, 6 chiffres décimaux)
débit instantané
Trafic cumulé unique (4 chiffres significatifs, 6 chiffres significatifs, 6 décimales)

Par exemple , lors de la lecture de la valeur d'affichage actuelle du périphérique d'adresse 01, l'hôte envoie : 01 03 00 01 00 08 15 CC, et l'esclave renvoie 16 octets de données contenant toutes les informations de trafic. Cliquez ici pour plus de paramètres : Paramètres du débitmètre RS485 MODBUS RTU PD

Spécifications techniques du débitmètre volumétrique numérique MODBUS

Performances antidéflagrantes et protectrices
Cette gamme de produits présente une excellente adaptabilité environnementale :
Indice de protection contre les explosions : Exd II BT5/Exd II CT5, convient à une utilisation en environnements inflammables et explosifs.
Niveau de protection : IP65, étanche à la poussière et à l'eau
Température de fonctionnement : -25 °C à +55 °C, convient aux conditions de travail difficiles.

fonctions intelligentes

• Le débitmètre est équipé de multiples fonctions intelligentes :
• Réglage du coefficient d'amortissement (menu F03) : élimine efficacement les fluctuations instantanées du débit, réglable sur les niveaux 1 à 99.
• Linéarisation multipoint (F61-F65) : améliore la précision sur toute la plage grâce à la correction des coefficients segmentés
• Calibrage du courant de sortie (F05/F06) : Réglage fin des courants de 4 mA et 20 mA pour garantir la précision de la sortie.
• Configuration des paramètres de communication : prend en charge trois modes : aucune vérification, vérification impaire et vérification paire.

Valeur d'application du débitmètre volumétrique RS485

Dans les applications industrielles concrètes, les débitmètres volumétriques RS485 présentent des avantages uniques :
Surveillance centralisée : grâce au réseau RS485, les données de débit en temps réel provenant de plusieurs points de mesure peuvent être surveillées dans la salle de contrôle centrale sans qu'il soit nécessaire de relever les compteurs sur site.
Traçabilité des données : Les données numériques sont faciles à stocker et à analyser, et le total cumulé ne peut être réinitialisé afin de garantir l'équité des mesures.
Réduction des coûts de maintenance : les fonctions de diagnostic à distance et de réglage des paramètres réduisent la charge de travail de maintenance sur site.

Conclusion

Le débitmètre RS485 PD incarne l'avenir des technologies de mesure de débit, alliant avec brio précision mécanique et technologies de communication numérique avancées. Avec l'avènement de l'Industrie 4.0 et de la fabrication intelligente, cet instrument de mesure connecté et intelligent trouvera sans aucun doute un champ d'applications beaucoup plus vaste. Choisir le débitmètre RS485 adapté à ses besoins, c'est bien plus que choisir un simple appareil de mesure : c'est poser les fondements de la transformation numérique de l'entreprise.
