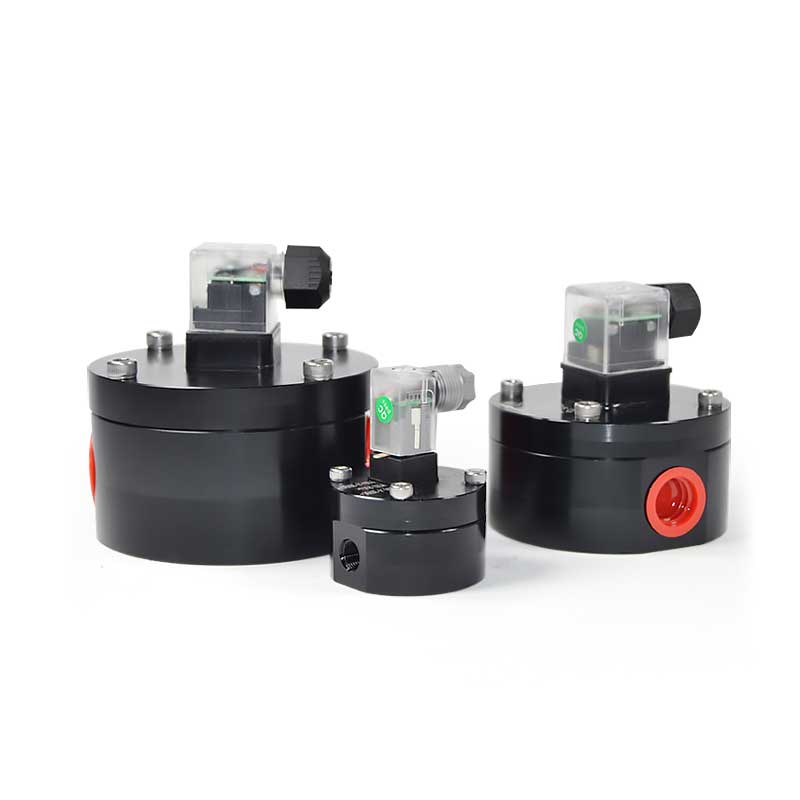

petit débitmètre volumétrique positif

À quoi sert un débitmètre volumétrique à faible débit ?

Le débitmètre PD ultra-faible débit est spécialement conçu pour mesurer avec précision de très faibles débits de liquides, jusqu'à un demi-millilitre par minute (soit environ une douzaine de gouttes de gazole), tout en conservant une précision de 0,5 %. Il est particulièrement utile dans les applications nécessitant un contrôle précis de la consommation de liquides, comme la mesure de faibles débits d'eau, la détection de débits de carburant (en ml/min) et la mesure de très faibles débits de graisse.

Comment fonctionne un débitmètre volumétrique à très faible débit ?

Le principe est simple comme pour les débitmètres à engrenages ovales de taille normale : le débitmètre PD miniature divise le liquide à faible débit en petites portions fixes, puis compte le nombre de portions qui ont traversé le capteur de micro-débit pour connaître la quantité totale de liquide qui s’est écoulée.

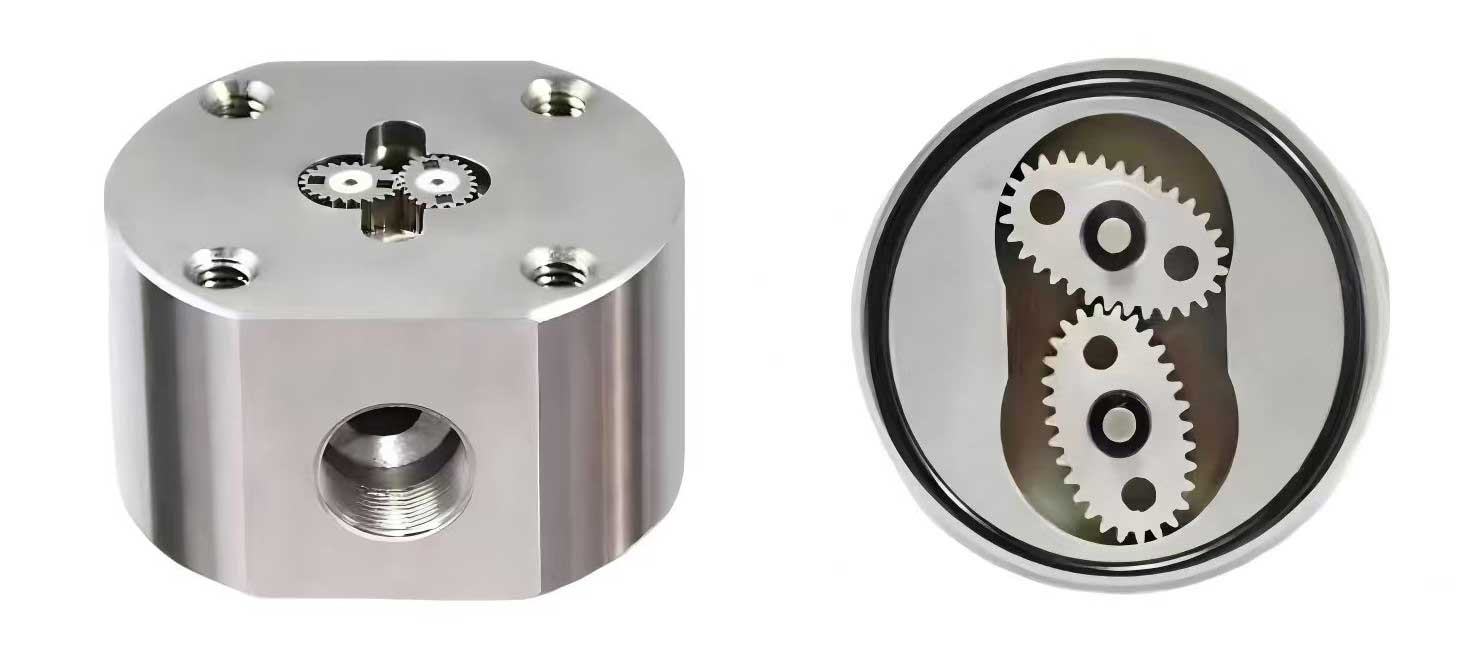

À l'intérieur de la chambre robuste du capteur de débit se trouvent de petits engrenages ovales usinés avec précision. Ces engrenages sont mis en rotation par le passage du liquide. Chaque tour correspond au débit d'un volume fixe de liquide. Le débit total est déterminé en calculant le nombre de tours effectués. Cette méthode, très directe et dont les résultats sont peu affectés par la température et la viscosité du liquide, offre une grande précision.

Caractéristiques d'un débitmètre volumétrique à faible débit

Haute précision : La précision de mesure peut être aussi faible que ± 0,5 %, ce qui est très fiable.

Large plage de mesure : Il peut mesurer de très faibles débits et gérer également des variations de débit plus importantes.

Débitmètre micro numérique : alimentation 24 V CC, sortie d'impulsions PNP ou NPN, option avec affichage numérique, sorties analogiques 4-20 mA et RS485.

Bonne répétabilité : dans les mêmes conditions, les résultats de mesure sont cohérents à chaque fois.

De petite taille et résistant à la haute pression : facile à installer, certains modèles peuvent être utilisés sur des canalisations à haute pression jusqu’à 1 000 bars.

Aucune sélection de liquide requise : qu’il s’agisse d’un liquide fluide comme l’eau ou d’un liquide visqueux comme l’huile lubrifiante, la mesure est possible. Plus la viscosité est élevée, plus la mesure est précise, car les fuites entre les engrenages elliptiques sont moindres.

Où sont utilisés les petits débitmètres volumétriques ?

Elle trouve des applications autour de nous et dans de nombreux secteurs d'activité :

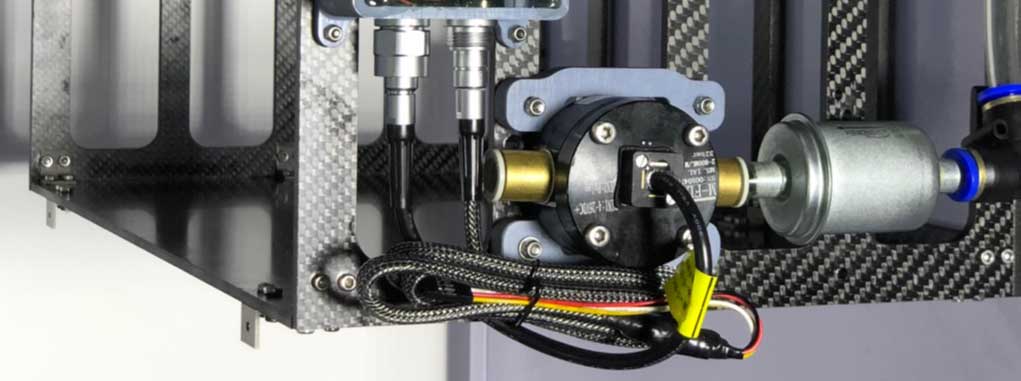

Moteur et système d'alimentation : Mesure précise de la consommation de carburant, même minime, afin de contribuer au développement de moteurs plus économes en carburant.

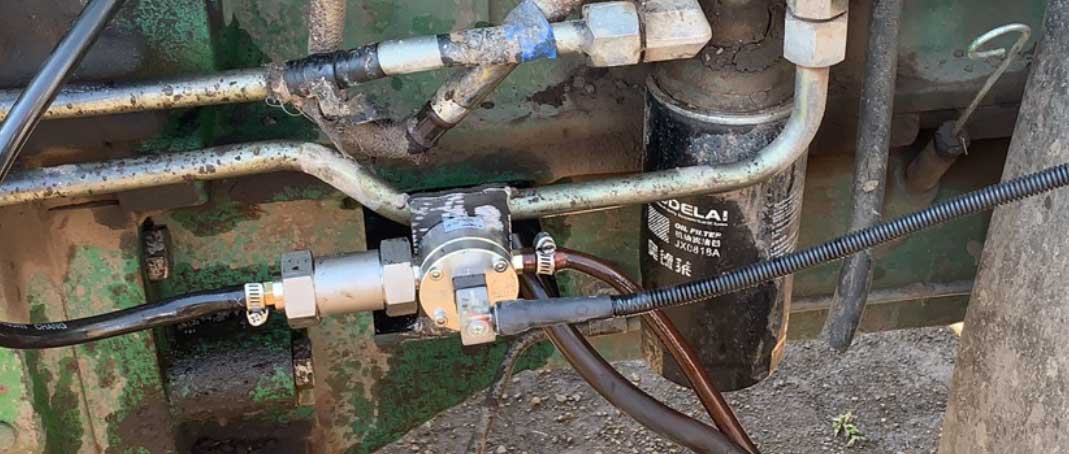

Mesure des huiles de lubrification à haute viscosité et faible débit

Système de lubrification des machines : Surveiller l'approvisionnement en huile de lubrification afin d'éviter l'usure prématurée de la machine due à un manque d'huile ou à une huile usée.

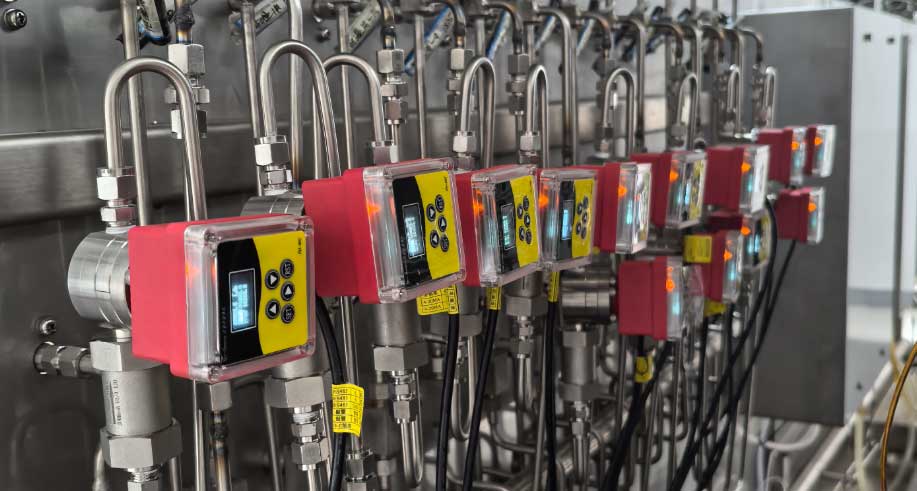

débitmètre de dosage chimique à faible débit

Produits chimiques et ingrédients : Contrôler avec précision la quantité de divers produits chimiques (même corrosifs) ajoutés afin de garantir la qualité et la sécurité du produit.

Moule et refroidissement : Dans le moulage par injection plastique et d’autres procédés, un contrôle précis du débit d’huile de refroidissement assure un meilleur moulage du produit.

Laboratoire et traitement de l'eau : ajout précis de traces de liquides dans la recherche scientifique, ou distribution précise de solutions désinfectantes lors de la purification de l'eau.

Quels sont les points à prendre en compte lors du choix et de la maintenance d'un petit débitmètre volumique ?

Comment choisir : Cela dépend principalement de la plage de débit que vous souhaitez mesurer, des propriétés du liquide (s'il est corrosif ou visqueux), de la pression de service et de la précision requise.

Entretien : Le liquide doit être propre. Il est recommandé d’installer un filtre en amont afin d’éviter que des impuretés ne s’accumulent dans les composants de précision internes. Lors de l’installation, veillez à ce que le débitmètre soit toujours rempli de liquide et exempt d’air.

Débitmètre volumétrique micro à moins de 1 000 $

Le prix des petits débitmètres volumétriques dépend de nombreux facteurs : les capteurs de débit en aluminium sont généralement plus chers que ceux en acier inoxydable ; les débitmètres haute pression (400 bar) sont plus onéreux que ceux fonctionnant à 100 psi ; les débitmètres haute température (300 °C) sont plus chers que ceux utilisés à température ambiante ; et la taille du capteur influe également sur le prix. Cependant, silverinstruments.com peut vous aider à choisir un débitmètre volumétrique à moins de 1 000 $, vous n’avez donc pas à vous soucier du prix.

Un débitmètre volumétrique de faible débit est comparable à un micromètre de haute précision pour liquides. Fonctionnant en mode direct « copie par copie », il offre des résultats précis et fiables et joue un rôle clé dans de nombreux processus de précision, du laboratoire à la production industrielle. C'est un outil essentiel pour l'industrie moderne qui souhaite un contrôle précis.
